کانورترهای DC-DC یکی از مهمترین تجهیزات الکترونیک قدرت هستند که در طیف وسیعی از کاربردهای صنعتی، مخابراتی، خودرویی و سیستمهای انرژی تجدیدپذیر مورد استفاده قرار میگیرند. در میان انواع مختلف مبدلهای DC-DC، کانورتر باک (Buck Converter) به دلیل ساختار ساده، بازدهی بالا و قابلیت کاهش سطح ولتاژ، از محبوبیت ویژهای برخوردار است. کنترل دقیق ولتاژ خروجی در این مبدلها اهمیت بسیار زیادی دارد، زیرا بسیاری از بارهای الکترونیکی به ولتاژ پایدار و بدون نوسان نیاز دارند. در این مقاله، روش کنترل ولتاژ خروجی یک کانورتر باک با استفاده از کنترلکننده چندجملهای RST بررسی شده و نحوه شبیهسازی آن در محیط Matlab/Simulink مورد تحلیل قرار میگیرد.

مقدمه
کانورتر باک یک مبدل کاهنده ولتاژ است که ولتاژ DC ورودی را به سطح پایینتری از ولتاژ DC تبدیل میکند. این مبدل از عناصر کلیدی نظیر کلید قدرت، دیود، سلف و خازن تشکیل شده است. عملکرد مناسب این سیستم وابسته به کنترل صحیح کلیدزنی و تنظیم سیکل کاری یا Duty Cycle میباشد. در کاربردهای عملی، تغییرات بار و تغییرات مرجع ولتاژ میتوانند باعث انحراف ولتاژ خروجی از مقدار مطلوب شوند. بنابراین استفاده از روشهای کنترلی پیشرفته برای حفظ پایداری و دقت سیستم ضروری است.
یکی از روشهای مدرن کنترل در سیستمهای دیجیتال، استفاده از کنترلکننده چندجملهای RST است. این روش به دلیل انعطافپذیری بالا در طراحی، امکان تنظیم دقیق پاسخ گذرا و ماندگار سیستم را فراهم میکند و در بسیاری از سامانههای صنعتی مورد استفاده قرار میگیرد.
معرفی کانورتر باک
کانورتر باک یکی از پرکاربردترین مبدلهای الکترونیک قدرت است که وظیفه آن کاهش سطح ولتاژ ورودی به مقدار مورد نیاز بار میباشد. در این مبدل، کلید قدرت با فرکانس مشخصی روشن و خاموش شده و انرژی به صورت متناوب در سلف ذخیره و آزاد میشود. خازن خروجی نیز وظیفه کاهش ریپل ولتاژ و تثبیت مقدار خروجی را بر عهده دارد.
رابطه ایدهآل بین ولتاژ خروجی و ورودی در کانورتر باک به صورت زیر بیان میشود:
Vout = D × Vin
که در آن D سیکل کاری کلیدزنی، Vin ولتاژ ورودی و Vout ولتاژ خروجی است. بنابراین با تغییر سیکل کاری میتوان مقدار ولتاژ خروجی را کنترل کرد.
اهمیت کنترل ولتاژ خروجی
در بسیاری از کاربردها، بار متصل به مبدل در طول زمان تغییر میکند. همچنین ممکن است مقدار ولتاژ مرجع نیز بنا به نیاز سیستم تغییر یابد. در چنین شرایطی اگر سیستم کنترل مناسبی وجود نداشته باشد، ولتاژ خروجی دچار افت یا افزایش ناخواسته خواهد شد. این مسئله میتواند موجب کاهش عملکرد تجهیزات الکترونیکی یا حتی آسیب دیدن آنها شود.
به همین دلیل از کنترلکنندههای مختلفی مانند PID، کنترل حالت، کنترل تطبیقی و کنترلکنندههای چندجملهای استفاده میشود تا ولتاژ خروجی همواره مقدار مطلوب را دنبال کند.
کنترلکننده چندجملهای RST
کنترلکننده RST یکی از روشهای پیشرفته کنترل دیجیتال است که بر پایه چندجملهایهای R، S و T طراحی میشود. نام این کنترلکننده از سه چندجملهای اصلی مورد استفاده در ساختار آن گرفته شده است.
- چندجملهای R: مربوط به بخش فیدبک سیستم است.
- چندجملهای S: نقش تنظیمکننده پاسخ سیستم را ایفا میکند.
- چندجملهای T: برای دنبالسازی سیگنال مرجع استفاده میشود.
این ساختار امکان طراحی دقیق پاسخ دینامیکی سیستم را فراهم کرده و میتواند زمان نشست، فراجهش و خطای ماندگار را به صورت مستقل تنظیم نماید.
از مهمترین مزایای کنترلکننده RST میتوان به موارد زیر اشاره کرد:
- دقت بالا در تنظیم ولتاژ خروجی
- پاسخ سریع به تغییرات بار
- کاهش خطای حالت ماندگار
- امکان طراحی قطبهای حلقه بسته
- پایداری مناسب در شرایط کاری مختلف
- عملکرد مطلوب در سیستمهای دیجیتال

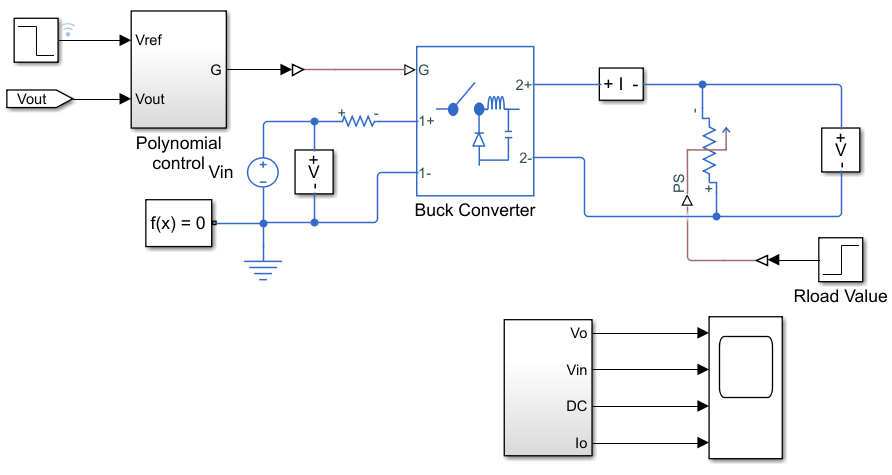

ساختار مدل شبیهسازی
در این شبیهسازی، کنترل ولتاژ خروجی کانورتر باک با استفاده از کنترلکننده چندجملهای RST انجام میشود. وظیفه کنترلکننده تنظیم سیکل کاری کلید قدرت است تا ولتاژ خروجی همواره برابر مقدار مرجع باقی بماند.
در مدل مورد بررسی، ولتاژ ورودی ثابت فرض شده است. این فرض باعث میشود تمرکز اصلی بر عملکرد کنترلکننده در برابر تغییرات بار و تغییرات مرجع ولتاژ باشد.
برای ایجاد بار سیستم از یک مقاومت متغیر استفاده شده است. این مقاومت در طول فرآیند شبیهسازی تغییر کرده و رفتار سیستم در شرایط مختلف مورد ارزیابی قرار میگیرد.
شرایط شبیهسازی
مدت زمان کل شبیهسازی برابر با 0.25 ثانیه در نظر گرفته شده است. در طول این بازه زمانی دو رویداد مهم رخ میدهد:
- در زمان 0.15 ثانیه مقدار بار تغییر میکند.
- در زمان 0.20 ثانیه ولتاژ مرجع از 6 ولت به 4 ولت تغییر مییابد.
این دو تغییر برای ارزیابی عملکرد کنترلکننده در شرایط دینامیکی طراحی شدهاند. کنترلکننده باید بتواند بدون ایجاد نوسانات شدید، ولتاژ خروجی را به مقدار مطلوب بازگرداند.
نقش سیکل کاری در کنترل ولتاژ
در کانورترهای سوئیچینگ، مهمترین پارامتر کنترلی سیکل کاری است. کنترلکننده RST با اندازهگیری اختلاف میان ولتاژ مرجع و ولتاژ واقعی خروجی، مقدار مناسب سیکل کاری را محاسبه میکند.
در صورت کاهش ولتاژ خروجی نسبت به مقدار مرجع، سیکل کاری افزایش یافته و انرژی بیشتری به بار منتقل میشود. برعکس، اگر ولتاژ خروجی از مقدار مرجع بیشتر شود، سیکل کاری کاهش پیدا میکند تا ولتاژ مجدداً به سطح مطلوب بازگردد.

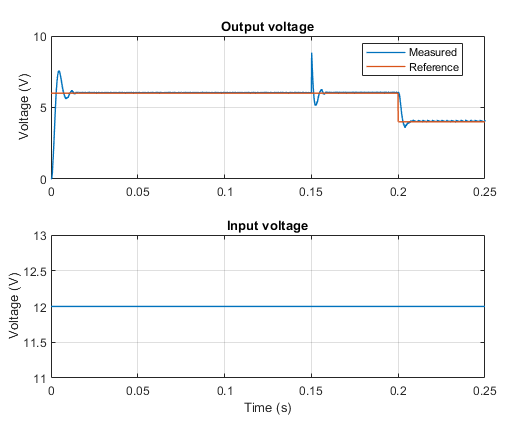

تحلیل نتایج شبیهسازی
نتایج حاصل از Simscape Logging نشان میدهد که کنترلکننده RST عملکرد بسیار مناسبی در تنظیم ولتاژ خروجی دارد. در ابتدای شبیهسازی، ولتاژ خروجی به سرعت به مقدار مرجع نزدیک میشود و خطای ماندگار بسیار کمی مشاهده میشود.
در زمان 0.15 ثانیه که بار سیستم تغییر میکند، یک اختلال موقت در ولتاژ خروجی ایجاد میشود. با این حال کنترلکننده در مدت زمان کوتاهی این تغییر را جبران کرده و ولتاژ را مجدداً به مقدار مرجع بازمیگرداند.
در زمان 0.20 ثانیه نیز مرجع ولتاژ از 6 ولت به 4 ولت تغییر میکند. پاسخ سیستم نشان میدهد که ولتاژ خروجی به سرعت مقدار جدید را دنبال کرده و بدون نوسانات شدید به نقطه کار جدید میرسد. این موضوع نشاندهنده توانایی بالای کنترلکننده RST در رهگیری سیگنال مرجع است.
مزایای استفاده از Simscape در تحلیل سیستم
Simscape یکی از ابزارهای قدرتمند Matlab برای مدلسازی سیستمهای فیزیکی است. این محیط امکان شبیهسازی دقیق اجزای الکترونیک قدرت را فراهم میکند و رفتار واقعی مدارها را با دقت مناسبی نمایش میدهد.
از مزایای استفاده از Simscape در این پروژه میتوان به مدلسازی دقیق کلیدهای قدرت، تحلیل انرژی ذخیرهشده در سلف و خازن، مشاهده متغیرهای داخلی مدار و ارزیابی پاسخ سیستم در شرایط مختلف اشاره کرد.
کاربردهای صنعتی کنترلکننده RST در کانورترهای باک
- منابع تغذیه سوئیچینگ صنعتی
- شارژرهای باتری هوشمند
- سیستمهای خورشیدی و فتوولتائیک
- تجهیزات مخابراتی
- سامانههای الکترونیک خودرو
- تجهیزات پزشکی حساس
- مبدلهای توان مورد استفاده در صنایع اتوماسیون
جمعبندی
کنترل ولتاژ خروجی کانورتر باک یکی از مسائل مهم در حوزه الکترونیک قدرت محسوب میشود. در این مقاله عملکرد یک کنترلکننده چندجملهای RST برای تنظیم ولتاژ خروجی کانورتر باک مورد بررسی قرار گرفت. نتایج شبیهسازی نشان داد که این روش قادر است در برابر تغییرات بار و تغییرات ولتاژ مرجع عملکرد مناسبی ارائه دهد. کنترلکننده RST با تنظیم دقیق سیکل کاری کلید قدرت، خطای خروجی را به حداقل رسانده و پاسخ گذرای مطلوبی ایجاد میکند. همچنین استفاده از محیط Matlab و Simscape امکان تحلیل دقیق رفتار سیستم و ارزیابی عملکرد کنترلکننده را فراهم میسازد. به همین دلیل این روش میتواند گزینهای مناسب برای طراحی سیستمهای پیشرفته کنترل مبدلهای DC-DC در کاربردهای صنعتی و تحقیقاتی باشد.
“`
همه چیز، یکجا، آماده دانلود!
لینک دانلود ویژه اعضا سایت







مهمترین خروجیهایی که باید در شبیهسازی بررسی شوند کداماند؟
ولتاژ خروجی، جریان سلف، جریان بار، سیگنال PWM، Duty Cycle و خطای ولتاژ از مهمترین پارامترهایی هستند که باید در طول شبیهسازی مورد بررسی قرار گیرند.
آیا میتوان به جای RST از کنترلکننده PID استفاده کرد؟
بله، PID یکی از رایجترین کنترلکنندهها در کانورترهای DC-DC است. با این حال کنترلکننده RST معمولاً انعطافپذیری بیشتری در طراحی داشته و برای سیستمهای دیجیتال عملکرد دقیقتری ارائه میدهد.
چرا در زمان 0.15 ثانیه بار تغییر داده شده است؟
این تغییر برای ارزیابی عملکرد کنترلکننده در شرایط واقعی انجام میشود. در سیستمهای عملی، بار همواره ثابت نیست و کنترلکننده باید بتواند ولتاژ خروجی را پس از تغییر بار در مقدار مطلوب نگه دارد.
چرا ولتاژ ورودی در این شبیهسازی ثابت در نظر گرفته شده است؟
ثابت فرض کردن ولتاژ ورودی باعث میشود عملکرد کنترلکننده در برابر تغییرات بار و تغییرات ولتاژ مرجع بهصورت دقیقتر بررسی شود. در این حالت تأثیر سایر عوامل حذف شده و تحلیل سیستم سادهتر خواهد بود.
