چکیده
مبدلهای DC-DC یکی از مهمترین تجهیزات الکترونیک قدرت هستند که در طیف گستردهای از کاربردها شامل منابع تغذیه سوئیچینگ، سامانههای انرژی تجدیدپذیر، خودروهای الکتریکی، تجهیزات مخابراتی و سیستمهای کنترل صنعتی مورد استفاده قرار میگیرند. در فرآیند طراحی و تحلیل این مبدلها، انتخاب سطح مناسب دقت مدلسازی نقش بسیار مهمی در دستیابی به نتایج دقیق و در عین حال کاهش زمان محاسباتی دارد. این شبیهسازی به بررسی و مقایسه سطوح مختلف دقت مدلسازی در مبدلهای DC-DC از نوع باک-بوست (Buck-Boost Converter) میپردازد. در این مطالعه سه مبدل باک-بوست با رویکردهای متفاوت مدلسازی مورد ارزیابی قرار گرفتهاند. هدف اصلی این شبیهسازی، تحلیل تأثیر استفاده از کلیدهای ایدهآل، کلیدهای میانگینگیری شده و سیگنالهای کنترلی میانگین بر عملکرد سیستم، دقت نتایج و سرعت اجرای شبیهسازی است. نتایج نشان میدهد که استفاده از مدلهای میانگینگیری شده میتواند ضمن حفظ دقت مناسب، زمان شبیهسازی را به شکل قابل توجهی کاهش دهد.
مقدمه
در بسیاری از کاربردهای الکترونیک قدرت، مبدلهای DC-DC وظیفه تبدیل سطح ولتاژ مستقیم به سطوح مختلف ولتاژ را بر عهده دارند. یکی از ساختارهای پرکاربرد در این حوزه، مبدل باک-بوست است که توانایی افزایش یا کاهش ولتاژ خروجی نسبت به ولتاژ ورودی را دارد. این ویژگی باعث شده است که مبدلهای باک-بوست در کاربردهای متنوعی از جمله سیستمهای ذخیره انرژی، سامانههای خورشیدی، تجهیزات پزشکی و منابع تغذیه قابل حمل مورد استفاده قرار گیرند.
با افزایش پیچیدگی سیستمهای الکترونیک قدرت، اهمیت شبیهسازی دقیق این تجهیزات نیز افزایش یافته است. نرمافزار Matlab و به ویژه محیط Simulink و Simscape Electrical ابزارهای قدرتمندی را برای مدلسازی و تحلیل مبدلهای قدرت فراهم میکنند. یکی از چالشهای اصلی در شبیهسازی مبدلهای سوئیچینگ، انتخاب سطح مناسب دقت مدل است. مدلهای بسیار دقیق معمولاً به زمان محاسباتی بیشتری نیاز دارند، در حالی که مدلهای سادهتر ممکن است بخشی از جزئیات رفتاری سیستم را حذف کنند.
در این شبیهسازی سه سطح مختلف از دقت مدلسازی مورد بررسی قرار گرفته است تا مزایا و محدودیتهای هر یک از آنها به صورت دقیق ارزیابی شود.
معرفی مبدل باک-بوست
مبدل باک-بوست یکی از مهمترین توپولوژیهای مبدل DC-DC محسوب میشود. این مبدل قادر است ولتاژ خروجی را نسبت به ولتاژ ورودی افزایش یا کاهش دهد. عملکرد این مبدل مبتنی بر ذخیره انرژی در سلف و انتقال کنترلشده آن به بار است.
اجزای اصلی یک مبدل باک-بوست شامل موارد زیر است:
- منبع ولتاژ DC
- کلید قدرت (معمولاً MOSFET یا IGBT)
- دیود
- سلف
- خازن خروجی
- بار مصرفکننده
کنترل عملکرد این مبدل معمولاً از طریق تغییر نسبت سیکل کاری یا Duty Cycle انجام میشود. با تغییر مقدار Duty Cycle میتوان مقدار ولتاژ خروجی را کنترل کرد.

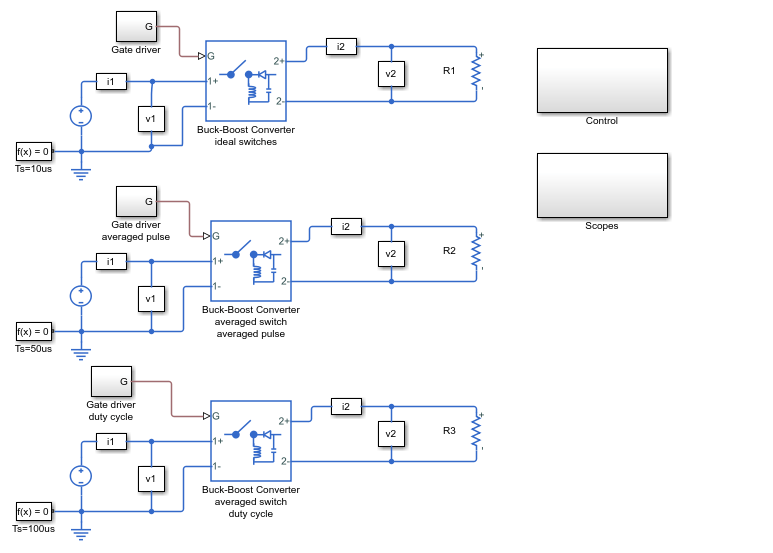

ساختار سیستم مورد بررسی
در این شبیهسازی، سیستم شامل سه مبدل باک-بوست مجزا است که هر کدام از سطح متفاوتی از دقت مدلسازی استفاده میکنند. هدف از این ساختار، مقایسه عملکرد مدلهای مختلف در شرایط یکسان عملیاتی است.
هر سه مبدل از نظر پارامترهای الکتریکی مشابه هستند، اما نحوه مدلسازی کلیدها و سیگنالهای کنترلی در آنها متفاوت است.
مبدل اول: مدل با کلید ایدهآل
در بالاترین بخش سیستم، از یک کلید ایدهآل استفاده شده است. این مدل جزئیات سوئیچینگ را به صورت کامل نمایش میدهد و تمامی پالسهای PWM را با دقت بالا پردازش میکند.
زمان نمونهبرداری در این مدل برابر با 10 میکروثانیه در نظر گرفته شده است. استفاده از زمان نمونهبرداری کوچک باعث میشود رفتار واقعی کلید قدرت و فرآیندهای سوئیچینگ با دقت مناسبی شبیهسازی شوند.
از مزایای این روش میتوان به موارد زیر اشاره کرد:
- دقت بسیار بالا در مدلسازی
- نمایش کامل رفتار سوئیچینگ
- تحلیل دقیق ریپل ولتاژ و جریان
- امکان بررسی پدیدههای گذرا
در مقابل، مهمترین محدودیت این روش افزایش زمان محاسباتی و نیاز به توان پردازشی بیشتر است.
مبدل دوم: مدل میانگینگیری شده با پالس میانگین
در مبدل دوم از یک کلید میانگینگیری شده (Averaged Switch) استفاده شده است. این روش به جای مدلسازی دقیق تمامی سوئیچینگها، رفتار متوسط کلید را در بازههای زمانی مشخص محاسبه میکند.
در این ساختار، از پالس PWM میانگینگیری شده استفاده میشود. هدف اصلی این رویکرد کاهش پیچیدگی مدل و افزایش سرعت شبیهسازی است.
یکی از ویژگیهای مهم این مدل آن است که حتی در شرایطی که زمان نمونهبرداری به 50 میکروثانیه افزایش پیدا میکند، همچنان نتایج قابل قبولی ارائه میدهد. این موضوع نشان میدهد که روش میانگینگیری میتواند اثر کمبود نرخ نمونهبرداری را تا حد زیادی جبران کند.
مزایای این مدل عبارتاند از:
- کاهش زمان شبیهسازی
- پایداری بیشتر در شبیهسازیهای طولانی
- کاهش بار پردازشی
- حفظ دقت مناسب در تحلیل عملکرد کلی سیستم
مبدل سوم: مدل میانگینگیری شده مبتنی بر Duty Cycle
در پایینترین بخش سیستم، پیشرفتهترین سطح سادهسازی مورد استفاده قرار گرفته است. در این مدل علاوه بر استفاده از کلید میانگینگیری شده، به جای ارسال پالسهای PWM از مقدار مستقیم Duty Cycle استفاده میشود.
در واقع در این روش دیگر نیازی به تولید سیگنالهای سوئیچینگ با فرکانس بالا وجود ندارد و مبدل به صورت یک سیستم میانگینگیری شده ایدهآل رفتار میکند.
این رویکرد باعث افزایش قابل توجه سرعت شبیهسازی میشود و برای مطالعات سطح سیستم، طراحی کنترلکنندهها و تحلیلهای طولانیمدت بسیار مناسب است.
مهمترین مزایای این روش شامل موارد زیر است:
- بیشترین سرعت اجرای شبیهسازی
- حداقل نیاز پردازشی
- مناسب برای طراحی سیستمهای کنترلی
- امکان شبیهسازی بازههای زمانی طولانی
زیرسیستم کنترل PWM
در این شبیهسازی، یک زیرسیستم کنترل وظیفه تولید سیگنال PWM را بر عهده دارد. PWM یا مدولاسیون پهنای پالس یکی از متداولترین روشهای کنترل مبدلهای سوئیچینگ محسوب میشود.
در این روش، نسبت زمان روشن بودن کلید به کل دوره سوئیچینگ تعیینکننده مقدار توان انتقالی و در نتیجه ولتاژ خروجی خواهد بود. تغییر Duty Cycle باعث تنظیم ولتاژ خروجی و کنترل عملکرد مبدل میشود.
استفاده از کنترل PWM مزایای فراوانی دارد که از جمله آنها میتوان به راندمان بالا، دقت مناسب در کنترل و قابلیت پیادهسازی آسان اشاره کرد.

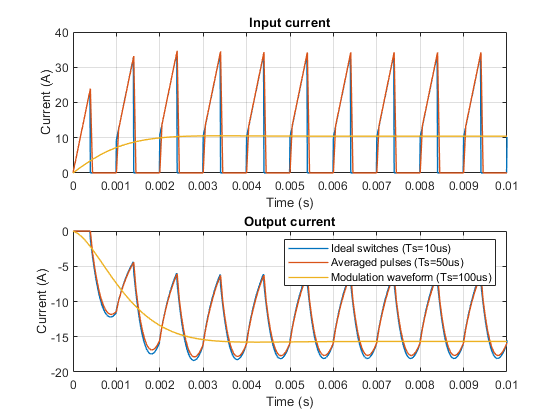

بررسی نتایج شبیهسازی جریان
نتایج حاصل از Simscape Logging امکان مقایسه دقیق جریانهای دو سمت مبدل را فراهم میکند. نمودارهای جریان نشان میدهند که هر سه مدل رفتار کلی مشابهی دارند، اما تفاوتهایی در نمایش جزئیات سوئیچینگ مشاهده میشود.
مدل مبتنی بر کلید ایدهآل تمامی نوسانات و ریپلهای جریان را نمایش میدهد. در مقابل، مدلهای میانگینگیری شده بخش عمده این نوسانات را حذف کرده و تنها رفتار متوسط سیستم را نشان میدهند.
این ویژگی باعث میشود تحلیل روند کلی جریان آسانتر شده و در عین حال زمان اجرای شبیهسازی کاهش یابد.

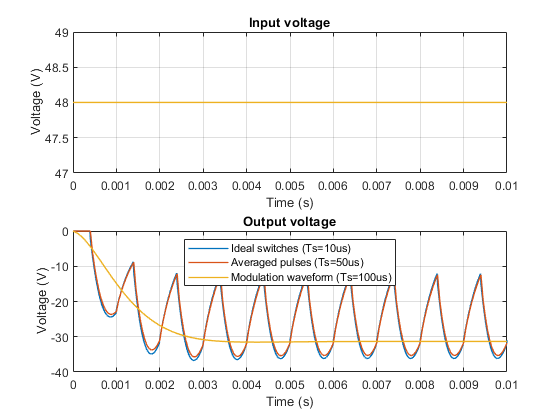

بررسی نتایج شبیهسازی ولتاژ
مقایسه ولتاژهای دو سمت مبدل نیز نتایج مشابهی را نشان میدهد. در مدل دارای کلید ایدهآل، تمامی تغییرات لحظهای ولتاژ قابل مشاهده است. اما در مدلهای میانگینگیری شده، ولتاژ خروجی به صورت نرمتر و هموارتر نمایش داده میشود.
اگر هدف تحلیل دقیق ریپل ولتاژ و رفتار گذرای سیستم باشد، استفاده از مدل کلید ایدهآل توصیه میشود. اما برای طراحی کنترلکنندهها و تحلیل عملکرد کلی سیستم، مدلهای میانگینگیری شده گزینه مناسبتری هستند.
مقایسه نهایی سطوح دقت مدلسازی
سه رویکرد مورد بررسی هر کدام برای کاربردهای خاصی مناسب هستند. مدل مبتنی بر کلید ایدهآل بالاترین دقت را ارائه میدهد اما هزینه محاسباتی بیشتری دارد. مدل میانگینگیری شده با پالس میانگین تعادل مناسبی میان دقت و سرعت ایجاد میکند. در نهایت مدل مبتنی بر Duty Cycle بیشترین سرعت را فراهم کرده و برای مطالعات سطح بالا بسیار مناسب است.
انتخاب هر یک از این روشها باید بر اساس اهداف شبیهسازی، میزان دقت مورد نیاز و محدودیتهای محاسباتی انجام شود.
نتیجهگیری
این شبیهسازی نشان داد که انتخاب سطح مناسب دقت مدلسازی در مبدلهای DC-DC تأثیر مستقیمی بر کیفیت نتایج و زمان اجرای شبیهسازی دارد. استفاده از مدلهای مبتنی بر کلید ایدهآل برای تحلیلهای دقیق سوئیچینگ مناسب است، در حالی که مدلهای میانگینگیری شده میتوانند با حفظ دقت قابل قبول، سرعت شبیهسازی را به طور چشمگیری افزایش دهند.
نتایج بهدستآمده از مقایسه جریانها و ولتاژهای دو سمت مبدل نشان میدهد که مدلهای میانگینگیری شده ابزارهای بسیار کارآمدی برای طراحی سیستمهای کنترل، تحلیل عملکرد بلندمدت و مطالعات سطح سیستم هستند. از این رو محیط Matlab و Simscape Electrical بستری قدرتمند برای بررسی، تحلیل و بهینهسازی انواع مبدلهای DC-DC در سطوح مختلف دقت مدلسازی فراهم میکند.
