چکیده

اینورترهای تک‌فاز یکی از مهم‌ترین تجهیزات الکترونیک قدرت هستند که در بسیاری از کاربردهای صنعتی، خانگی و سیستم‌های انرژی تجدیدپذیر مورد استفاده قرار می‌گیرند. عملکرد صحیح اینورترها به میزان زیادی به روش کنترل جریان و ولتاژ آن‌ها وابسته است. در این شبیه‌سازی، نحوه کنترل جریان در یک سیستم اینورتر تک‌فاز مورد بررسی قرار می‌گیرد. مدل مورد استفاده بر پایه سوئیچ‌های میانگین‌گیری‌شده (Averaged Switches) بوده که توسط سیگنال‌های مدولاسیون کنترل می‌شوند. استفاده از این روش باعث کاهش پیچیدگی محاسباتی مدل و افزایش سرعت اجرای شبیه‌سازی می‌شود. همچنین این ساختار برای ارزیابی و پیاده‌سازی در سیستم‌های بلادرنگ و شبیه‌سازهای Real-Time بسیار مناسب است. در ادامه، ساختار اینورتر، روش کنترل جریان، نقش مدولاسیون، نتایج حاصل از شبیه‌سازی و قابلیت اجرای بلادرنگ مدل در محیط Matlab و Simscape مورد بررسی قرار می‌گیرد.

مقدمه

با رشد روزافزون استفاده از منابع انرژی تجدیدپذیر و سیستم‌های الکترونیک قدرت، نیاز به مبدل‌هایی که بتوانند توان الکتریکی را با کیفیت بالا تبدیل کنند بیش از گذشته احساس می‌شود. اینورترها تجهیزاتی هستند که ولتاژ یا جریان مستقیم (DC) را به ولتاژ یا جریان متناوب (AC) تبدیل می‌کنند. این تجهیزات در سامانه‌های خورشیدی، منابع تغذیه بدون وقفه (UPS)، درایوهای موتور، خودروهای الکتریکی و بسیاری از کاربردهای دیگر استفاده می‌شوند.

یکی از مهم‌ترین چالش‌ها در طراحی اینورترها، کنترل دقیق جریان خروجی است. کنترل جریان علاوه بر بهبود کیفیت توان، باعث کاهش اعوجاج هارمونیکی، افزایش راندمان و حفاظت بهتر از تجهیزات متصل به خروجی اینورتر می‌شود. به همین دلیل روش‌های مختلفی برای کنترل جریان در اینورترها توسعه یافته‌اند که هر کدام مزایا و محدودیت‌های خاص خود را دارند.

در این شبیه‌سازی، یک اینورتر تک‌فاز با استفاده از سوئیچ‌های میانگین‌گیری‌شده مدل‌سازی شده است. این روش امکان بررسی رفتار دینامیکی سیستم را بدون نیاز به مدل‌سازی دقیق هر سوئیچ قدرت فراهم می‌کند و در نتیجه زمان شبیه‌سازی به میزان قابل توجهی کاهش می‌یابد.

ساختار اینورتر تک‌فاز

اینورتر تک‌فاز یکی از ساده‌ترین ساختارهای مبدل DC به AC محسوب می‌شود. وظیفه اصلی این تجهیز تبدیل توان الکتریکی از یک منبع DC به سیگنال AC با دامنه و فرکانس مشخص است. در کاربردهای عملی معمولاً خروجی اینورتر به یک بار مقاومتی، سلفی یا ترکیبی از آن‌ها متصل می‌شود.

ساختار کلی سیستم شامل بخش‌های زیر است:

  • منبع تغذیه DC
  • پل اینورتر تک‌فاز
  • سیستم مدولاسیون
  • کنترل‌کننده جریان
  • بار خروجی
  • بلوک‌های اندازه‌گیری ولتاژ و جریان

در این مدل، به جای استفاده از مدل‌های دقیق کلیدهای قدرت مانند MOSFET یا IGBT، از سوئیچ‌های میانگین‌گیری‌شده استفاده شده است. این رویکرد موجب کاهش تعداد محاسبات مورد نیاز و افزایش سرعت اجرای مدل می‌شود.

سوئیچ‌های میانگین‌گیری‌شده (Averaged Switches)

یکی از مهم‌ترین ویژگی‌های این شبیه‌سازی استفاده از سوئیچ‌های میانگین‌گیری‌شده است. در مدل‌های دقیق، هر کلید قدرت با تمام جزئیات سوئیچینگ مدل می‌شود که این موضوع موجب کاهش سرعت شبیه‌سازی می‌شود. در مقابل، مدل میانگین‌گیری‌شده رفتار متوسط کلیدها را در یک دوره سوئیچینگ در نظر می‌گیرد.

مزیت اصلی این روش آن است که امکان تحلیل رفتار سیستم در مقیاس زمانی بزرگ‌تر فراهم می‌شود. همچنین این مدل‌ها برای طراحی کنترل‌کننده‌ها، تحلیل عملکرد سیستم و اجرای بلادرنگ بسیار مناسب هستند.

در بسیاری از پروژه‌های صنعتی، مهندسان ابتدا سیستم را با مدل میانگین‌گیری‌شده طراحی و اعتبارسنجی می‌کنند و سپس در مراحل نهایی به سراغ مدل‌های دقیق سوئیچینگ می‌روند.

مدولاسیون در اینورتر تک‌فاز

برای تولید ولتاژ متناوب در خروجی اینورتر از روش‌های مدولاسیون مختلف استفاده می‌شود. مدولاسیون فرآیندی است که طی آن سیگنال کنترلی مرجع به سیگنال‌های مناسب برای راه‌اندازی کلیدهای قدرت تبدیل می‌شود.

در این شبیه‌سازی، سوئیچ‌های میانگین‌گیری‌شده توسط شکل موج‌های مدولاسیون تغذیه می‌شوند. این شکل موج‌ها تعیین می‌کنند که خروجی اینورتر چه دامنه و فرکانسی داشته باشد.

استفاده از مدولاسیون مناسب مزایای زیر را به همراه دارد:

  • کاهش اعوجاج هارمونیکی
  • بهبود کیفیت توان خروجی
  • کنترل دقیق جریان بار
  • کاهش تلفات کلیدزنی
  • افزایش راندمان سیستم

کنترل جریان در اینورتر تک‌فاز

هدف اصلی این شبیه‌سازی کنترل جریان عبوری از بار است. کنترل جریان یکی از مهم‌ترین بخش‌های سیستم‌های الکترونیک قدرت محسوب می‌شود زیرا مستقیماً بر عملکرد بار و کیفیت توان خروجی تأثیر می‌گذارد.

در این روش، جریان واقعی خروجی به صورت مداوم اندازه‌گیری شده و با مقدار مرجع مقایسه می‌شود. اختلاف بین جریان مرجع و جریان واقعی به عنوان خطا وارد کنترل‌کننده می‌شود. کنترل‌کننده نیز بر اساس این خطا سیگنال مناسب برای سیستم مدولاسیون تولید می‌کند.

در نتیجه سیستم قادر خواهد بود جریان خروجی را با دقت بالا دنبال کند و حتی در شرایط تغییر بار یا اغتشاشات مختلف نیز عملکرد مطلوبی داشته باشد.

از مهم‌ترین مزایای کنترل جریان می‌توان به موارد زیر اشاره کرد:

  • پاسخ دینامیکی سریع
  • کاهش خطای حالت ماندگار
  • پایداری بیشتر سیستم
  • کنترل دقیق توان تحویلی به بار
  • کاهش تنش‌های الکتریکی روی تجهیزات

مدل‌سازی در محیط Simscape

محیط Simscape یکی از ابزارهای قدرتمند Matlab برای مدل‌سازی سیستم‌های فیزیکی است. این محیط امکان ترکیب مدل‌های الکتریکی، مکانیکی، حرارتی و هیدرولیکی را در یک چارچوب یکپارچه فراهم می‌کند.

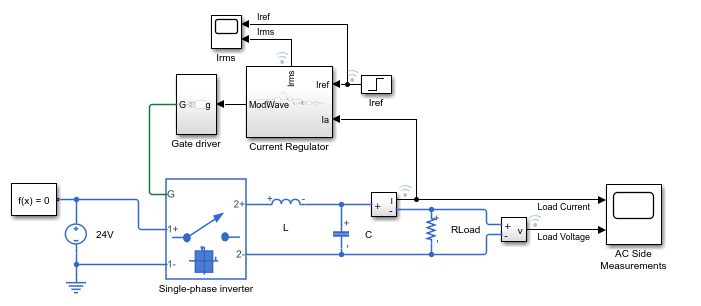

در این شبیه‌سازی، تمامی اجزای سیستم شامل منبع تغذیه، اینورتر، کنترل‌کننده و بار در محیط Simscape پیاده‌سازی شده‌اند. این موضوع باعث می‌شود رفتار سیستم به صورت واقع‌گرایانه مورد تحلیل قرار گیرد.

یکی از مزایای مهم Simscape قابلیت ثبت داده‌ها از طریق Simscape Logging است. این قابلیت امکان مشاهده دقیق ولتاژها، جریان‌ها و سایر متغیرهای سیستم را فراهم می‌کند.

نتایج شبیه‌سازی

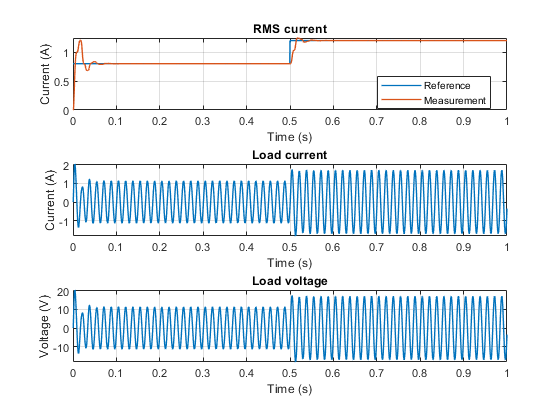

نتایج حاصل از شبیه‌سازی نشان‌دهنده عملکرد مناسب سیستم کنترل جریان است. نمودارهای ثبت‌شده توسط Simscape Logging شامل ولتاژ بار و جریان بار هستند.

بررسی شکل موج‌های خروجی نشان می‌دهد که جریان بار به خوبی مقدار مرجع را دنبال می‌کند. همچنین ولتاژ خروجی دارای رفتار پایدار بوده و تغییرات ناگهانی در سیستم باعث ایجاد نوسانات شدید نمی‌شود.

کنترل‌کننده توانسته است خطای بین جریان مرجع و جریان واقعی را به حداقل برساند و پاسخ دینامیکی مطلوبی ارائه دهد. این موضوع نشان‌دهنده طراحی صحیح حلقه کنترل و انتخاب مناسب پارامترهای سیستم است.

همچنین استفاده از مدل میانگین‌گیری‌شده موجب شده است که شبیه‌سازی با سرعت بالا اجرا شود و در عین حال دقت کافی برای تحلیل عملکرد سیستم حفظ گردد.

اجرای بلادرنگ (Real-Time Simulation)

یکی از ویژگی‌های مهم این شبیه‌سازی قابلیت اجرای بلادرنگ آن است. مدل مورد نظر بر روی یک سیستم Speedgoat Performance Real-Time Target مورد آزمایش قرار گرفته است. این سامانه مجهز به پردازنده چند هسته‌ای Intel Core i7 با فرکانس 3.5 گیگاهرتز بوده و امکان اجرای مدل‌های پیچیده الکترونیک قدرت را در زمان واقعی فراهم می‌کند.

نتایج آزمایش‌ها نشان می‌دهد که مدل می‌تواند با گام زمانی 20 میکروثانیه در حالت Real-Time اجرا شود. دستیابی به چنین گام زمانی کوچکی نشان‌دهنده کارایی بالای مدل و مناسب بودن آن برای کاربردهای Hardware-in-the-Loop و Rapid Control Prototyping است.

اجرای بلادرنگ مزایای متعددی دارد که از جمله آن‌ها می‌توان به کاهش هزینه‌های توسعه، امکان تست کنترل‌کننده قبل از پیاده‌سازی واقعی و افزایش قابلیت اطمینان سیستم اشاره کرد.

کاربردهای صنعتی

این نوع سیستم کنترل جریان در بسیاری از کاربردهای صنعتی و پژوهشی مورد استفاده قرار می‌گیرد. از جمله مهم‌ترین کاربردهای آن می‌توان به اینورترهای متصل به شبکه، سامانه‌های انرژی خورشیدی، منابع تغذیه بدون وقفه، تجهیزات پزشکی، درایوهای الکتریکی و سیستم‌های ذخیره‌سازی انرژی اشاره کرد.

علاوه بر این، قابلیت اجرای بلادرنگ مدل باعث می‌شود از آن در آزمایشگاه‌های تحقیقاتی و مراکز توسعه محصولات صنعتی نیز استفاده شود.

جمع‌بندی

در این شبیه‌سازی، کنترل جریان یک اینورتر تک‌فاز با استفاده از سوئیچ‌های میانگین‌گیری‌شده و سیگنال‌های مدولاسیون در محیط Matlab و Simscape مورد بررسی قرار گرفت. استفاده از مدل میانگین‌گیری‌شده موجب کاهش پیچیدگی محاسباتی و افزایش سرعت اجرای شبیه‌سازی شده است. نتایج نشان دادند که سیستم کنترل جریان قادر است جریان خروجی را با دقت بالا کنترل کرده و عملکرد پایداری را در شرایط مختلف ارائه دهد.

همچنین قابلیت اجرای مدل در حالت Real-Time با گام زمانی 20 میکروثانیه نشان‌دهنده مناسب بودن این ساختار برای کاربردهای صنعتی، پژوهشی و توسعه کنترل‌کننده‌های پیشرفته است. در مجموع، این شبیه‌سازی نمونه‌ای ارزشمند برای مطالعه رفتار اینورترهای تک‌فاز، طراحی سیستم‌های کنترل جریان و ارزیابی عملکرد آن‌ها در محیط Matlab محسوب می‌شود.
