کنترل سرعت در موتورهای سنکرون مغناطیس دائم یا PMSM یکی از مهمترین مباحث در حوزه درایوهای الکتریکی و سامانههای کشش الکتریکی شمار میرود. این موتورها به دلیل راندمان بالا، چگالی توان مناسب، پاسخ دینامیکی سریع و قابلیت کنترل دقیق، کاربرد گستردهای در خودروهای الکتریکی، تجهیزات صنعتی پیشرفته و سامانههای محرکه مدرن پیدا کردهاند. با این حال، یکی از چالشهای اصلی در بهرهبرداری از این موتورها، دستیابی به سرعتهایی بالاتر از سرعت نامی است. در چنین شرایطی روش کنترل تضعیف میدان یا Field-Weakening Control به عنوان راهکاری مؤثر برای افزایش محدوده سرعت موتور مورد استفاده قرار میگیرد.
در این شبیهسازی، نحوه کنترل سرعت زاویهای روتور در ناحیهای بالاتر از سرعت نامی برای یک موتور PMSM مبتنی بر سیستم کشش الکتریکی مورد بررسی قرار گرفته است. مدل ارائهشده در محیط Matlab و Simulink طراحی شده و امکان تحلیل رفتار موتور، کنترلکنندهها، جریانها و پاسخ سرعت را در شرایط مختلف کاری فراهم میکند.
معرفی سیستم محرکه الکتریکی مبتنی بر PMSM

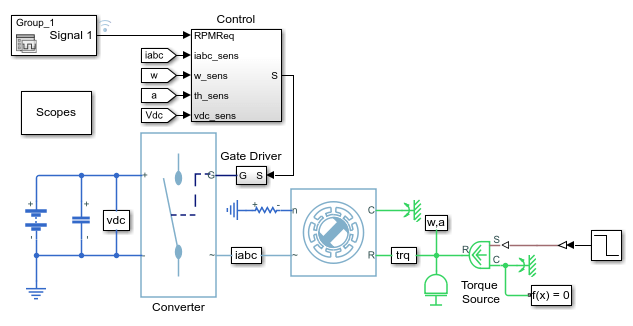

ساختار اصلی این سیستم از یک باتری ولتاژ بالا، یک مبدل سهفاز کنترلشده و یک موتور سنکرون مغناطیس دائم تشکیل شده است. انرژی الکتریکی مورد نیاز موتور از طریق باتری تأمین میشود و مبدل الکترونیک قدرت وظیفه تبدیل ولتاژ DC باتری به ولتاژ سهفاز مورد نیاز موتور را بر عهده دارد.
در کاربردهایی مانند خودروهای الکتریکی، موتور باید بتواند در محدوده وسیعی از سرعتها عملکرد مناسبی داشته باشد. در سرعتهای پایین و متوسط، کنترل گشتاور و سرعت نسبتاً ساده است، اما با نزدیک شدن به سرعت نامی و عبور از آن، محدودیتهای ولتاژی اینورتر و موتور باعث میشود امکان افزایش سرعت تنها با روشهای متداول کنترل وجود نداشته باشد. در این مرحله، کنترل تضعیف میدان وارد عمل میشود.
مفهوم کنترل تضعیف میدان در موتور PMSM
در موتورهای PMSM شار اصلی توسط آهنرباهای دائمی ایجاد میشود. در نتیجه امکان کاهش مستقیم شار میدان مانند موتورهای جریان مستقیم یا ماشینهای سنکرون تحریکشونده وجود ندارد. با این حال میتوان از طریق تزریق جریان محور d منفی، اثر شار مغناطیسی آهنرباها را تا حدی خنثی کرد و در نتیجه ولتاژ القایی موتور را کاهش داد.
این فرآیند که به عنوان Field Weakening شناخته میشود، باعث میشود موتور بتواند در سرعتهایی فراتر از سرعت پایه یا سرعت نامی نیز به کار خود ادامه دهد. به عبارت دیگر، کنترل تضعیف میدان امکان گسترش محدوده کاری موتور را بدون نیاز به افزایش ولتاژ منبع تغذیه فراهم میکند.
در بسیاری از سامانههای کشش الکتریکی، عملکرد در ناحیه تضعیف میدان اهمیت زیادی دارد زیرا خودرو یا سیستم محرکه برای دستیابی به سرعتهای بالا نیازمند عبور از محدوده سرعت نامی موتور است.
ساختار کنترلی سیستم
یکی از مهمترین بخشهای این شبیهسازی، زیرسیستم کنترل است که از یک ساختار کنترل آبشاری چندنرخی مبتنی بر کنترلکنندههای PI تشکیل شده است. این ساختار شامل یک حلقه خارجی کنترل سرعت و دو حلقه داخلی کنترل جریان است.
استفاده از ساختار آبشاری باعث میشود کنترل سرعت و جریان به صورت مستقل و با دقت بالا انجام شود. حلقه سرعت وظیفه تعیین نیاز گشتاوری سیستم را بر عهده دارد و حلقههای جریان مسئول اعمال این فرمان به موتور هستند.
حلقه کنترل سرعت
در بالاترین سطح کنترل، یک کنترلکننده سرعت قرار دارد که سرعت اندازهگیریشده موتور را با مقدار مرجع مقایسه میکند. اختلاف میان این دو مقدار به کنترلکننده PI ارسال میشود و خروجی آن به صورت مرجع گشتاور تولید میشود.
این کنترلکننده نقش مهمی در حفظ سرعت مطلوب و حذف خطای ماندگار ایفا میکند. همچنین عملکرد دینامیکی مناسب سیستم تا حد زیادی به تنظیم صحیح ضرایب این کنترلکننده وابسته است.
حلقههای کنترل جریان
پس از تولید مرجع گشتاور، لازم است این فرمان به مقادیر مناسب جریان تبدیل شود. برای این منظور از دو حلقه کنترل جریان در محورهای d و q استفاده میشود. این حلقهها جریان واقعی موتور را با مقادیر مرجع مقایسه کرده و سیگنالهای کنترلی مورد نیاز اینورتر را تولید میکنند.
وجود حلقههای جریان سریع موجب میشود پاسخ موتور نسبت به تغییرات بار و فرمانهای کنترلی بسیار دقیق و پایدار باشد.
کنترلکننده محور d و تولید مراجع جریان
در شرایط عادی و تا قبل از رسیدن به سرعت نامی، کنترلکننده محور d معمولاً مقدار جریان محور d را در نزدیکی صفر نگه میدارد. در این حالت بیشترین بهرهوری از شار مغناطیسی آهنرباهای دائمی حاصل میشود و گشتاور مورد نیاز توسط جریان محور q تأمین میگردد.
مرجع گشتاور تولیدشده توسط کنترلکننده سرعت، توسط کنترلکننده محور d به مقادیر مناسب جریان تبدیل میشود. این فرآیند نقش مهمی در دستیابی به عملکرد پایدار و تولید گشتاور دقیق ایفا میکند.
عملکرد کنترلکننده تضعیف میدان
زمانی که سرعت موتور از مقدار نامی فراتر میرود، محدودیت ولتاژ اینورتر اهمیت پیدا میکند. در این شرایط کنترلکننده تضعیف میدان به صورت فعال وارد مدار میشود و مقادیر مرجع جریان را اصلاح میکند.
این کنترلکننده با اعمال جریان منفی در محور d، میزان شار مؤثر ماشین را کاهش میدهد. در نتیجه ولتاژ مورد نیاز موتور کاهش یافته و امکان ادامه افزایش سرعت بدون نقض محدودیتهای ولتاژی فراهم میشود.
هدف اصلی این بخش از سیستم، حفظ عملکرد پایدار موتور در سرعتهای بالا و جلوگیری از اشباع ولتاژ در مبدل قدرت است. بدون وجود این کنترلکننده، موتور قادر به دستیابی به سرعتهای بالاتر از سرعت پایه نخواهد بود.
زمانبندی وظایف با استفاده از Stateflow
یکی از ویژگیهای مهم این شبیهسازی، استفاده از ماشین حالت Stateflow برای زمانبندی وظایف کنترلی است. در سیستمهای کنترلی پیچیده، اجرای صحیح الگوریتمها در زمانهای مشخص اهمیت زیادی دارد.
ماشین حالت طراحیشده در این مدل، وظایف مختلف زیرسیستم کنترل را مدیریت کرده و اطمینان حاصل میکند که حلقههای کنترلی با نرخ نمونهبرداری مناسب اجرا شوند. این موضوع باعث افزایش دقت، پایداری و قابلیت اطمینان کل سیستم میشود.
سناریوی شبیهسازی
مدت زمان اجرای این شبیهسازی برابر با 0.7 ثانیه در نظر گرفته شده است. در طول این بازه زمانی، مرجع سرعت زاویهای موتور به صورت تدریجی از صفر تا 4000 دور بر دقیقه افزایش پیدا میکند.
این سناریو شرایطی را ایجاد میکند که موتور ابتدا در ناحیه سرعت پایین فعالیت کند، سپس به سرعت نامی برسد و در ادامه وارد ناحیه تضعیف میدان شود. به همین دلیل امکان بررسی عملکرد کنترلکنندهها در تمامی نواحی کاری موتور فراهم میشود.
افزایش تدریجی سرعت مرجع همچنین باعث میشود پاسخ گذرای سیستم، کیفیت تنظیم کنترلکنندهها و رفتار جریانهای موتور بهخوبی قابل ارزیابی باشد.
تحلیل نتایج شبیهسازی

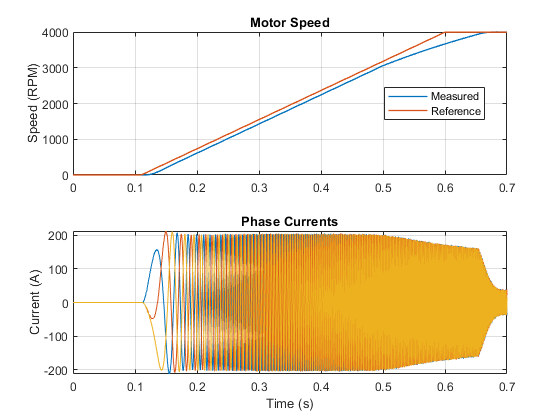

نتایج حاصل از Simscape Logging اطلاعات ارزشمندی درباره عملکرد سیستم ارائه میکنند. یکی از مهمترین نمودارهای خروجی، مقایسه سرعت درخواستی و سرعت اندازهگیریشده موتور است.
در این نمودار مشاهده میشود که سرعت واقعی موتور با دقت مناسبی مرجع تعیینشده را دنبال میکند. این موضوع نشاندهنده عملکرد صحیح حلقه کنترل سرعت و تنظیم مناسب کنترلکننده PI است.
همچنین جریانهای فاز موتور در طول فرآیند شتابگیری قابل مشاهده هستند. بررسی این جریانها اطلاعات مهمی درباره کیفیت کنترل برداری، پایداری سیستم و نحوه عملکرد کنترلکننده تضعیف میدان ارائه میدهد.
در ناحیه سرعتهای بالا، تغییرات جریان محور d بهوضوح قابل مشاهده است. این تغییرات بیانگر فعال شدن الگوریتم Field Weakening و اعمال جریانهای لازم برای کاهش شار مؤثر موتور هستند.
همزمان با فعال شدن کنترل تضعیف میدان، موتور همچنان قادر است سرعت مرجع را دنبال کند و بدون بروز ناپایداری یا اشباع ولتاژ به عملکرد خود ادامه دهد. این موضوع نشاندهنده طراحی صحیح ساختار کنترل و هماهنگی مناسب میان حلقههای مختلف کنترلی است.
مزایای استفاده از این شبیهسازی
این شبیهسازی یک نمونه آموزشی و کاربردی ارزشمند برای مهندسان برق، پژوهشگران و دانشجویان حوزه ماشینهای الکتریکی و درایوهای الکتریکی محسوب میشود. از طریق این مدل میتوان مفاهیم کنترل برداری، کنترل سرعت، کنترل جریان، مدیریت محدودیتهای ولتاژی و الگوریتم تضعیف میدان را به صورت عملی بررسی کرد.
علاوه بر این، امکان توسعه مدل برای کاربردهای پیشرفتهتر مانند خودروهای برقی، سامانههای حملونقل الکتریکی، تجهیزات صنعتی و پروژههای تحقیقاتی وجود دارد. استفاده از محیط Matlab و Simulink نیز فرآیند تحلیل، طراحی و بهینهسازی کنترلکنندهها را تسهیل میکند.
در مجموع، این شبیهسازی نشان میدهد که چگونه میتوان با بهرهگیری از کنترلکنندههای PI، کنترل برداری و الگوریتم Field Weakening، عملکرد یک موتور PMSM را از محدوده سرعت نامی فراتر برد و در عین حال پایداری، دقت و کارایی سیستم را حفظ کرد.
“`
