مقدمه

در تحلیل سیستم‌های قدرت، یکی از مهم‌ترین مسائل مهندسی برق، حل مسئله جریان بار (Load Flow) در شبکه‌های انتقال انرژی است. این مسئله به بررسی توزیع توان اکتیو و راکتیو، ولتاژها و زاویه فاز در باس‌های مختلف شبکه می‌پردازد. هدف اصلی از شبیه‌سازی جریان بار، تعیین وضعیت پایدار سیستم در شرایط عملکرد عادی است، به‌گونه‌ای که تمامی منابع تولید و بارها در تعادل کامل توان قرار داشته باشند.

در این شبیه‌سازی، یک سیستم قدرت ساده شامل دو باس سه‌فاز مورد بررسی قرار می‌گیرد. این مدل به‌صورت گسترده در آموزش مفاهیم اولیه جریان بار و همچنین بررسی رفتار شبکه‌های قدرت در شرایط مختلف مورد استفاده قرار می‌گیرد. استفاده از ابزارهای پیشرفته مانند :contentReference[oaicite:0]{index=0} در محیط :contentReference[oaicite:1]{index=1} امکان مدل‌سازی دقیق و تحلیل عددی این نوع شبکه‌ها را فراهم می‌سازد.

ساختار کلی سیستم دو باسه

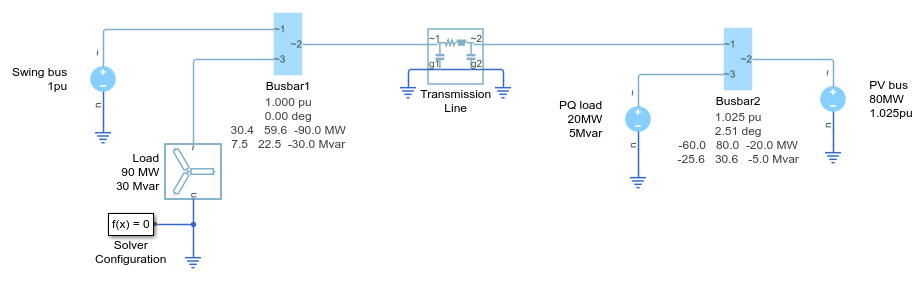

مدل مورد بررسی شامل دو باس اصلی به همراه خطوط انتقال است. در این ساختار، سه نوع باس مختلف تعریف می‌شود که هر یک نقش خاصی در تعادل توان سیستم دارند:

• باس اسلک (Swing Bus): این باس به عنوان مرجع ولتاژ و زاویه فاز عمل می‌کند و وظیفه تأمین عدم تعادل توان در کل شبکه را بر عهده دارد.
• باس PV: در این باس مقدار توان اکتیو تولیدی و ولتاژ مشخص است، اما توان راکتیو آن متغیر بوده و توسط سیستم تنظیم می‌شود.
• باس PQ: در این باس توان اکتیو و راکتیو مصرفی مشخص است و به عنوان بار شبکه عمل می‌کند.

در این شبیه‌سازی از سه نمونه بلوک Load Flow Source استفاده شده است که هر یک برای یکی از حالت‌های فوق تنظیم شده‌اند. این ساختار امکان تحلیل دقیق رفتار توان در شبکه را فراهم می‌کند.

مدل‌سازی در محیط Simscape Electrical

در محیط :contentReference[oaicite:2]{index=2}، مدل‌سازی سیستم قدرت با استفاده از اجزای فیزیکی مانند منابع ولتاژ، خطوط انتقال و بارها انجام می‌شود. در این مدل، هر باس به صورت یک منبع کنترل‌شده تعریف شده است.

باس PV به گونه‌ای تنظیم شده است که ولتاژ خروجی آن برابر با 1.025 برابر ولتاژ نامی شبکه باشد و توان اکتیو 80 مگاوات را به شبکه تزریق کند. این تنظیمات نشان‌دهنده نقش تولیدکننده کنترل‌شده در سیستم قدرت است.

از سوی دیگر، باس اسلک وظیفه دارد ولتاژ مرجع شبکه را در مقدار نامی (pu = 1.0) حفظ کند و توان مورد نیاز برای حفظ تعادل کلی سیستم را تأمین نماید. این باس به عنوان نقطه مرجع برای محاسبات جریان بار عمل می‌کند.

باس PQ نیز به عنوان بار اصلی سیستم تعریف شده و مقدار مشخصی از توان اکتیو و راکتیو را از شبکه دریافت می‌کند. در این مدل، مقدار توان مصرفی به گونه‌ای انتخاب شده است که تعادل کلی سیستم حفظ شود.

فرآیند حل جریان بار

حل مسئله جریان بار به صورت تکراری انجام می‌شود. در این فرآیند، ابتدا مقادیر اولیه ولتاژ و زاویه فاز برای هر باس فرض می‌شود و سپس با استفاده از معادلات غیرخطی توان، مقادیر اصلاح‌شده به دست می‌آیند. این فرآیند تا زمانی ادامه پیدا می‌کند که اختلاف بین توان محاسبه‌شده و توان مورد انتظار به حد قابل قبول برسد.

در این شبیه‌سازی، حل‌گر مقداردهی اولیه در محیط Simscape به صورت خودکار شرایط حالت پایدار را محاسبه می‌کند. این ویژگی باعث می‌شود که سیستم از همان ابتدا در وضعیت پایدار شروع به کار کند و نیاز به همگرایی طولانی کاهش یابد.

نتایج شبیه‌سازی و تحلیل آن‌ها

پس از اجرای شبیه‌سازی، نتایج جریان بار بر روی باس‌ها نمایش داده می‌شود. این نتایج شامل ولتاژ، زاویه فاز، توان اکتیو و توان راکتیو در هر باس است.

یکی از نتایج مهم این شبیه‌سازی، اختلاف زاویه بین دو باس است. در این مدل مشاهده می‌شود که باس دوم نسبت به باس اول حدود 2.51 درجه اختلاف فاز دارد. این اختلاف زاویه نشان‌دهنده جهت جریان توان اکتیو در شبکه است، به‌طوری که توان از باس با زاویه بالاتر به باس با زاویه پایین‌تر منتقل می‌شود.

به عنوان مثال، در باس PV مقدار 80 مگاوات توان اکتیو به شبکه تزریق می‌شود، در حالی که بخشی از این توان به سمت بار PQ منتقل شده و بخشی نیز در خطوط انتقال و تلفات سیستم مصرف می‌شود. در نهایت، باس اسلک وظیفه تأمین مابقی توان مورد نیاز را بر عهده دارد.

تفسیر فیزیکی نتایج

نتایج به دست آمده از شبیه‌سازی نشان می‌دهد که سیستم در حالت تعادل توان قرار دارد. در چنین شرایطی، مجموع توان تولیدی برابر با مجموع توان مصرفی و تلفات شبکه است. این اصل یکی از بنیادی‌ترین قوانین در تحلیل سیستم‌های قدرت محسوب می‌شود.

همچنین ولتاژهای محاسبه شده در باس‌ها مطابق با مقادیر تنظیم شده در مدل هستند. این موضوع نشان می‌دهد که کنترل ولتاژ در باس PV و باس اسلک به درستی عمل کرده و شبکه در محدوده پایدار ولتاژی قرار دارد.

نقش حل‌گر حالت پایدار در شبیه‌سازی

یکی از ویژگی‌های مهم این مدل، استفاده از حل‌گر حالت پایدار در محیط :contentReference[oaicite:3]{index=3} است. این حل‌گر قادر است شرایط اولیه سیستم را به گونه‌ای تنظیم کند که شبیه‌سازی بدون نوسانات گذرا آغاز شود. این موضوع باعث افزایش دقت نتایج و کاهش زمان محاسباتی می‌شود.

در برخی تنظیمات، گزینه Frequency and time برای حل‌گر انتخاب می‌شود که امکان تحلیل همزمان رفتار فرکانسی و زمانی سیستم را فراهم می‌سازد. این ویژگی به‌ویژه در سیستم‌های قدرت بزرگ بسیار کاربردی است.

جمع‌بندی

شبیه‌سازی جریان بار در سیستم دو باسه یکی از ساده‌ترین اما در عین حال مهم‌ترین مدل‌ها برای درک رفتار شبکه‌های قدرت است. این مدل به خوبی نشان می‌دهد که چگونه توان اکتیو و راکتیو بین باس‌ها توزیع می‌شود و چگونه تعادل توان در شبکه برقرار می‌گردد.

استفاده از ابزارهای پیشرفته مانند :contentReference[oaicite:4]{index=4} در محیط :contentReference[oaicite:5]{index=5} امکان تحلیل دقیق، سریع و قابل اعتماد این نوع سیستم‌ها را فراهم می‌کند. همچنین نمایش نتایج به صورت گرافیکی و عددی، درک بهتر رفتار شبکه را برای مهندسان و پژوهشگران فراهم می‌سازد.

در نهایت می‌توان نتیجه گرفت که مدل دو باسه، پایه‌ای مناسب برای توسعه مدل‌های پیچیده‌تر شبکه‌های قدرت بوده و نقش مهمی در آموزش و پژوهش در حوزه مهندسی برق ایفا می‌کند.
