در طراحی و تحلیل ماشین‌های الکتریکی مدرن، به‌ویژه موتورهای سنکرون آهنربای دائم (PMSM)، استفاده از داده‌های دقیق میدان مغناطیسی و شار پیوندی نقش اساسی در افزایش دقت شبیه‌سازی دارد. یکی از منابع معتبر برای استخراج این داده‌ها، نرم‌افزار :contentReference[oaicite:0]{index=0} است که توسط شرکت :contentReference[oaicite:1]{index=1} توسعه یافته و به‌طور گسترده برای تحلیل المان محدود و استخراج رفتار مغناطیسی موتورهای الکتریکی مورد استفاده قرار می‌گیرد.

در این شبیه‌سازی، داده‌های شار پیوندی و گشتاور از یک مدل موتور PMSM استخراج شده و به محیط :contentReference[oaicite:2]{index=2} و به‌طور خاص بخش :contentReference[oaicite:3]{index=3} منتقل می‌شوند تا رفتار دینامیکی موتور تحت شرایط کاری مختلف مورد بررسی قرار گیرد. هدف اصلی این فرآیند، ایجاد یک مدل دقیق مبتنی بر داده‌های واقعی مغناطیسی است که بتواند اثرات غیرخطی مانند اشباع مغناطیسی و ریپل گشتاور ناشی از شیارهای استاتور را نیز در نظر بگیرد.

مقدمه‌ای بر داده‌های شار پیوندی در موتور PMSM

در موتورهای PMSM، شار پیوندی تابعی از جریان‌های استاتور و موقعیت زاویه‌ای روتور است. برخلاف مدل‌های ساده خطی، در عمل این رابطه کاملاً غیرخطی بوده و تحت تأثیر اشباع هسته، هندسه شیارها و مشخصات آهنرباها قرار دارد. به همین دلیل استفاده از داده‌های مبتنی بر شبیه‌سازی المان محدود در نرم‌افزارهایی مانند :contentReference[oaicite:4]{index=4} دقت تحلیل را به شکل قابل توجهی افزایش می‌دهد.

فایل‌های مدل JMAG-RT معمولاً به‌صورت جداول چندبعدی شامل مقادیر شار پیوندی در محورهای dq و همچنین گشتاور الکترومغناطیسی هستند. این داده‌ها در قالب فایل‌های RTT تولید شده و سپس از طریق ابزار JMAG-RT Viewer به فایل‌های قابل استفاده در محیط‌های عددی مانند :contentReference[oaicite:5]{index=5} تبدیل می‌شوند.

فرآیند تبدیل داده‌های JMAG-RT به MATLAB

برای استفاده از داده‌های موتور در شبیه‌سازی، ابتدا فایل مدل (برای مثال 1k_S_C_IV.rtt) در محیط JMAG-RT Viewer بارگذاری می‌شود. این فایل شامل اطلاعات دقیق هندسی و الکترومغناطیسی موتور است. سپس با استفاده از ابزار تبدیل، داده‌ها به فرمت MAT تبدیل می‌شوند تا در محیط MATLAB قابل استفاده باشند.

این فایل MAT شامل جداولی از شار پیوندی محور d و q بر حسب جریان‌های استاتور و زاویه روتور است. همچنین جدول گشتاور الکترومغناطیسی نیز در آن ذخیره می‌شود. این داده‌ها اساس مدل‌سازی مبتنی بر lookup table در شبیه‌سازی دینامیکی موتور را تشکیل می‌دهند.

مدلسازی موتور در Simscape

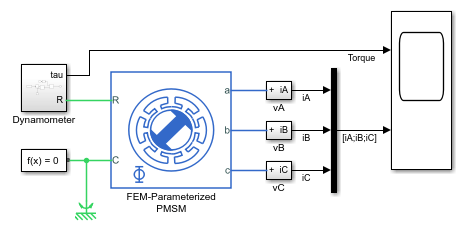

پس از وارد کردن داده‌ها به محیط :contentReference[oaicite:6]{index=6}، یک مدل فیزیکی از موتور PMSM ایجاد می‌شود. در این مدل، روابط غیرخطی شار پیوندی به صورت جدول‌های چندبعدی تعریف می‌شوند و موتور قادر است رفتار واقعی خود را تحت شرایط مختلف بار و سرعت نشان دهد.

در این شبیه‌سازی، یکی از حالت‌های مهم بررسی شده زمانی است که زاویه الکتریکی روتور نسبت به استاتور دارای اختلاف 90 درجه است. در این حالت، موتور در شرایط تولید حداکثر گشتاور قرار دارد که به آن وضعیت میدان بهینه نیز گفته می‌شود. در این وضعیت، جریان‌های استاتور و گشتاور خروجی مورد بررسی قرار می‌گیرند.

تحلیل نتایج شبیه‌سازی

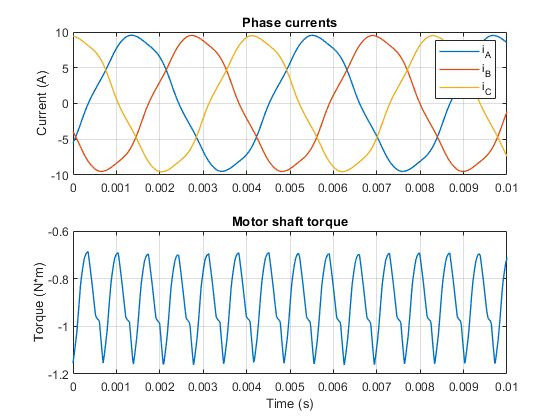

نتایج شبیه‌سازی نشان می‌دهد که جریان‌های فاز استاتور دارای رفتار سینوسی با اعوجاج‌های جزئی هستند. این اعوجاج‌ها ناشی از اثرات غیرخطی شار پیوندی و همچنین ساختار شیارهای استاتور است. از سوی دیگر، گشتاور الکترومغناطیسی تولید شده دارای ریپل قابل توجهی است که به‌طور مستقیم به اثرات اشباع مغناطیسی و هارمونیک‌های فضایی مربوط می‌شود.

وجود ریپل گشتاور در موتورهای PMSM یک پدیده مهم در طراحی سیستم‌های کنترل پیشرفته محسوب می‌شود. در کاربردهای حساس مانند رباتیک و خودروهای الکتریکی، این ریپل می‌تواند باعث ایجاد لرزش و کاهش راندمان مکانیکی شود. بنابراین استفاده از مدل‌های دقیق مبتنی بر داده‌های JMAG-RT برای تحلیل این اثرات ضروری است.

مزایای استفاده از داده‌های JMAG-RT در شبیه‌سازی

استفاده از داده‌های استخراج‌شده از :contentReference[oaicite:7]{index=7} در مقایسه با مدل‌های تحلیلی کلاسیک مزایای قابل توجهی دارد. یکی از مهم‌ترین مزایا، در نظر گرفتن رفتار غیرخطی واقعی موتور است. در مدل‌های کلاسیک، معمولاً فرض می‌شود که شار پیوندی به صورت خطی با جریان تغییر می‌کند، اما در عمل این فرض تنها در محدوده‌های محدود معتبر است.

مزیت دیگر، امکان بررسی دقیق اثرات هندسی موتور است. عواملی مانند شکل شیارها، فاصله هوایی و ویژگی‌های آهنرباها به‌طور مستقیم در داده‌های المان محدود لحاظ می‌شوند و در نتیجه دقت مدل افزایش می‌یابد.

همچنین ترکیب این داده‌ها با محیط :contentReference[oaicite:8]{index=8} امکان توسعه الگوریتم‌های کنترل پیشرفته مانند کنترل برداری (FOC) و کنترل مقاوم را فراهم می‌کند.

نقش MATLAB در تحلیل و پردازش داده‌ها

محیط :contentReference[oaicite:9]{index=9} به دلیل توانایی بالا در پردازش عددی و تحلیل سیستم‌های دینامیکی، یکی از ابزارهای اصلی در شبیه‌سازی موتورهای الکتریکی محسوب می‌شود. در این پروژه، داده‌های وارد شده از JMAG-RT به عنوان lookup table در مدل Simscape استفاده می‌شوند.

این داده‌ها به MATLAB اجازه می‌دهند تا رفتار موتور را در شرایط مختلف بار، سرعت و زاویه روتور پیش‌بینی کند. علاوه بر این، امکان تحلیل پاسخ گذرا و پایدار موتور نیز فراهم می‌شود که برای طراحی کنترل‌کننده‌ها بسیار حیاتی است.

بررسی پدیده هارمونیک و اشباع مغناطیسی

یکی از مهم‌ترین نتایج این نوع شبیه‌سازی، مشاهده اثرات هارمونیکی در گشتاور خروجی است. این هارمونیک‌ها عمدتاً ناشی از ساختار شیارهای استاتور و توزیع غیر یکنواخت میدان مغناطیسی هستند. همچنین اشباع مغناطیسی هسته باعث تغییر شکل منحنی شار پیوندی می‌شود.

این پدیده‌ها در مدل‌های ساده قابل مشاهده نیستند، اما با استفاده از داده‌های دقیق استخراج‌شده از :contentReference[oaicite:10]{index=10} به‌راحتی در نتایج شبیه‌سازی قابل تحلیل هستند.

جمع‌بندی

در این شبیه‌سازی، فرآیند انتقال داده‌های شار پیوندی و گشتاور از نرم‌افزار :contentReference[oaicite:11]{index=11} به محیط :contentReference[oaicite:12]{index=12} و استفاده از آن‌ها در :contentReference[oaicite:13]{index=13} مورد بررسی قرار گرفت. نتایج نشان داد که استفاده از داده‌های واقعی مبتنی بر المان محدود، دقت مدل‌سازی موتور PMSM را به‌طور قابل توجهی افزایش می‌دهد.

این رویکرد امکان تحلیل دقیق پدیده‌های غیرخطی مانند اشباع مغناطیسی و ریپل گشتاور را فراهم کرده و زمینه را برای طراحی کنترل‌کننده‌های پیشرفته و بهینه‌سازی عملکرد موتور فراهم می‌سازد. در نهایت می‌توان گفت که ترکیب ابزارهای عددی مانند MATLAB با داده‌های واقعی استخراج‌شده از JMAG-RT، یکی از قدرتمندترین روش‌ها در تحلیل سیستم‌های الکترومکانیکی مدرن به شمار می‌رود.
