در بسیاری از سامانه‌های کنترل امروزی، میکروکنترلرها به عنوان بخش اصلی پردازش و تصمیم‌گیری، وظیفه ارتباط میان نرم‌افزار کنترلی و تجهیزات فیزیکی را بر عهده دارند. برای طراحی و ارزیابی عملکرد این سیستم‌ها، شبیه‌سازی دقیق رابط میان میکروکنترلر و اجزای الکترومکانیکی اهمیت زیادی دارد. در این شبیه‌سازی، نحوه اتصال واحد میکروکنترلر (MCU) به یک سیستم فیزیکی شامل موتور DC، بار مکانیکی، حسگر اندازه‌گیری زاویه و مدارهای واسط بررسی می‌شود.

هدف اصلی این شبیه‌سازی، مدل‌سازی عملکرد پایه‌های ورودی و خروجی عمومی (GPIO)، مبدل آنالوگ به دیجیتال (ADC) و مبدل دیجیتال به آنالوگ (DAC) در یک میکروکنترلر برای کنترل یک موتور جریان مستقیم با محدودیت حرکتی زاویه‌ای است. این ساختار مشابه بسیاری از کاربردهای صنعتی، رباتیک، تجهیزات دقیق موقعیت‌یابی و سامانه‌های کنترل تعبیه‌شده است که در آن‌ها یک کنترل‌کننده دیجیتال باید یک سیستم فیزیکی واقعی را مدیریت کند.

معرفی ساختار شبیه‌سازی سیستم

در این شبیه‌سازی، یک موتور DC به همراه یک بار مکانیکی متصل به محور آن مدل‌سازی شده است. حرکت بار دارای محدودیت زاویه‌ای بوده و کنترل‌کننده باید بتواند موقعیت محور موتور را مطابق سیگنال مرجع تنظیم کند. برای اندازه‌گیری زاویه بار، از یک حسگر پتانسیومتر استفاده شده است. خروجی این حسگر یک سیگنال آنالوگ متناسب با موقعیت زاویه‌ای تولید می‌کند که توسط ورودی ADC میکروکنترلر خوانده می‌شود.

میکروکنترلر پس از دریافت اطلاعات موقعیت از طریق ADC، مقدار اندازه‌گیری‌شده را پردازش کرده و فرمان کنترلی مناسب را تولید می‌کند. این فرمان می‌تواند از طریق خروجی DAC یا سیگنال‌های دیجیتال GPIO به مدار راه‌انداز موتور ارسال شود. در نتیجه، ارتباط بین بخش نرم‌افزاری کنترل‌کننده و بخش فیزیکی سیستم به صورت کامل در محیط Matlab و Simscape بررسی می‌شود.

مدل میکروکنترلر و ارتباطات GPIO، ADC و DAC

یکی از بخش‌های مهم این شبیه‌سازی، مدل‌سازی رابط‌های ورودی و خروجی میکروکنترلر است. پایه‌های GPIO برای ارسال و دریافت سیگنال‌های دیجیتال استفاده می‌شوند. در این پروژه، GPIO نقش مهمی در کنترل مدار راه‌انداز موتور داشته و امکان ارسال فرمان‌های منطقی برای فعال‌سازی یا تغییر وضعیت موتور را فراهم می‌کند.

ورودی ADC وظیفه تبدیل سیگنال آنالوگ حسگر پتانسیومتر به داده دیجیتال قابل پردازش توسط میکروکنترلر را دارد. از آنجا که موقعیت زاویه‌ای موتور یک کمیت پیوسته است، استفاده از ADC امکان اندازه‌گیری دقیق وضعیت مکانیکی محور را برای کنترل‌کننده دیجیتال فراهم می‌کند.

در مقابل، خروجی DAC برای تبدیل فرمان دیجیتال تولیدشده توسط میکروکنترلر به یک سیگنال آنالوگ مورد استفاده قرار می‌گیرد. این سیگنال می‌تواند برای کنترل ولتاژ ورودی موتور یا تنظیم مقدار فرمان در مدار راه‌انداز به کار رود. ترکیب ADC و DAC باعث می‌شود که میکروکنترلر بتواند با دنیای آنالوگ سیستم فیزیکی ارتباط برقرار کند.

کالیبراسیون اولیه موقعیت موتور

یکی از ویژگی‌های مهم این شبیه‌سازی، فرآیند کالیبراسیون اولیه موقعیت محور موتور است. پیش از شروع کنترل موقعیت، سیستم باید یک نقطه مرجع مشخص را شناسایی کند. برای این منظور، موتور در ابتدای شبیه‌سازی به آرامی حرکت داده می‌شود تا موقعیت صفر درجه محور شناسایی شود.

تشخیص موقعیت صفر زاویه‌ای توسط یک سیستم نوری شامل LED و فوتودیود انجام می‌شود. هنگامی که محور موتور به موقعیت مرجع می‌رسد، فوتودیود پالس نوری تولیدشده توسط LED را تشخیص داده و این سیگنال به کنترل‌کننده اعلام می‌کند که موقعیت صفر درجه پیدا شده است.

این روش کالیبراسیون در بسیاری از سیستم‌های واقعی مانند تجهیزات CNC، بازوهای رباتیکی، مکانیزم‌های سروو و سامانه‌های موقعیت‌دهی دقیق کاربرد دارد. وجود یک نقطه مرجع باعث می‌شود کنترل‌کننده بتواند موقعیت‌های بعدی را با دقت بیشتری دنبال کند و خطای ناشی از عدم شناخت موقعیت اولیه کاهش یابد.

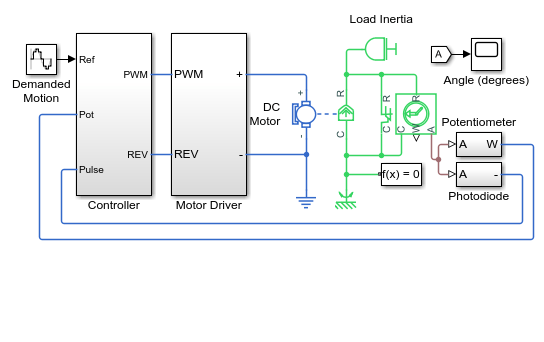

زیرسیستم‌های اصلی مدل

مدل ایجادشده در محیط Matlab شامل چندین زیرسیستم اصلی است که هرکدام وظیفه مشخصی در عملکرد کلی سیستم دارند. این ساختار ماژولار باعث می‌شود تحلیل و توسعه مدل ساده‌تر شود.

زیرسیستم کنترل‌کننده (Controller Subsystem)

این بخش شامل منطق کنترلی میکروکنترلر است. کنترل‌کننده ابتدا اطلاعات دریافتی از حسگر را پردازش کرده و پس از انجام عملیات لازم، فرمان مناسب برای موتور را تولید می‌کند. در مرحله ابتدایی، کنترل‌کننده فرآیند یافتن موقعیت صفر را مدیریت می‌کند و پس از کالیبراسیون، وارد حالت کنترل موقعیت می‌شود.

پس از تعیین نقطه مرجع، کنترل‌کننده یک سیگنال سینوسی با فرکانس 0.1 هرتز و دامنه زاویه‌ای 45 درجه ایجاد می‌کند. هدف سیستم، دنبال کردن این مسیر مرجع توسط موتور و بار مکانیکی متصل به آن است.

زیرسیستم GPIO

زیرسیستم GPIO وظیفه شبیه‌سازی ارتباط دیجیتال میان میکروکنترلر و مدارهای جانبی را دارد. در این بخش، سیگنال‌های منطقی برای کنترل عملکرد موتور یا تجهیزات جانبی تولید و دریافت می‌شوند.

استفاده از GPIO در شبیه‌سازی امکان بررسی رفتار واقعی یک میکروکنترلر را پیش از پیاده‌سازی سخت‌افزاری فراهم می‌کند. این موضوع می‌تواند باعث کاهش هزینه‌های آزمایش و افزایش اطمینان از عملکرد سیستم نهایی شود.

زیرسیستم راه‌انداز موتور (Motor Driver Subsystem)

موتورهای DC معمولاً نمی‌توانند مستقیماً توسط خروجی‌های کم‌توان میکروکنترلر کنترل شوند. به همین دلیل از مدار راه‌انداز موتور استفاده می‌شود. این زیرسیستم وظیفه تبدیل فرمان کنترل‌کننده به توان الکتریکی مورد نیاز موتور را بر عهده دارد.

در شبیه‌سازی، عملکرد این بخش برای بررسی تاثیر فرمان‌های کنترلی بر حرکت موتور مدل‌سازی شده است. تغییرات ولتاژ، جریان و پاسخ مکانیکی موتور از طریق این مدل قابل بررسی خواهد بود.

زیرسیستم فوتودیود

فوتودیود در این مدل به عنوان حسگر تشخیص موقعیت مرجع استفاده می‌شود. این قطعه با دریافت نور LED در زاویه مشخص، یک پالس ایجاد می‌کند که نشان‌دهنده رسیدن محور موتور به نقطه صفر است.

مدل‌سازی این حسگر امکان بررسی فرآیند راه‌اندازی سیستم و عملکرد الگوریتم کالیبراسیون را فراهم می‌کند. این بخش نقش مهمی در تعیین دقیق نقطه شروع حرکت دارد.

زیرسیستم پتانسیومتر

پتانسیومتر به عنوان حسگر زاویه‌ای عمل کرده و مقدار چرخش محور موتور را به یک سیگنال الکتریکی تبدیل می‌کند. این سیگنال پس از تبدیل توسط ADC وارد بخش کنترل‌کننده می‌شود.

در شبیه‌سازی، رفتار پتانسیومتر برای ایجاد بازخورد موقعیت به کنترل‌کننده استفاده شده است. وجود این مسیر فیدبک باعث می‌شود سیستم بتواند اختلاف بین موقعیت واقعی و مقدار مرجع را تشخیص داده و اصلاح کند.

تحلیل نتایج شبیه‌سازی در Simscape Logging

نتایج ثبت‌شده توسط Simscape Logging عملکرد کلی سیستم کنترل موتور را نشان می‌دهد. در ابتدای اجرای شبیه‌سازی، کنترل‌کننده موتور را به حرکت درمی‌آورد تا موقعیت مشخص صفر درجه روی محور شناسایی شود.

پس از انجام موفقیت‌آمیز فرآیند کالیبراسیون، سیستم وارد مرحله دنبال‌کردن سیگنال مرجع می‌شود. در این مرحله، کنترل‌کننده تلاش می‌کند موقعیت موتور را مطابق موج سینوسی با فرکانس 0.1 هرتز و دامنه 45 درجه تنظیم کند.

نمودارهای حاصل از شبیه‌سازی نشان‌دهنده توانایی سیستم در کنترل موقعیت و پاسخ مناسب موتور نسبت به فرمان ورودی هستند. بررسی این نتایج کمک می‌کند تا عواملی مانند تاخیر سیستم، خطای موقعیت، رفتار دینامیکی موتور و کیفیت الگوریتم کنترل پیش از اجرای واقعی تحلیل شوند.

کاربردهای شبیه‌سازی ارتباط میکروکنترلر و سیستم‌های فیزیکی

این نوع شبیه‌سازی در طراحی سیستم‌های کنترل تعبیه‌شده کاربرد گسترده‌ای دارد. مهندسان می‌توانند پیش از ساخت نمونه سخت‌افزاری، عملکرد ارتباط بین میکروکنترلر، حسگرها، عملگرها و الگوریتم کنترلی را بررسی کنند.

از جمله کاربردهای این روش می‌توان به کنترل سرووموتورها، سامانه‌های رباتیکی، تجهیزات اندازه‌گیری دقیق، سیستم‌های اتوماسیون صنعتی و دستگاه‌های دارای کنترل موقعیت اشاره کرد. همچنین این مدل می‌تواند برای آموزش مفاهیم ارتباط MCU با تجهیزات آنالوگ و دیجیتال مورد استفاده قرار گیرد.

جمع‌بندی

شبیه‌سازی ارتباط میکروکنترلر با یک سیستم فیزیکی شامل موتور DC، حسگر زاویه‌ای و مدارهای واسط، یک روش موثر برای بررسی عملکرد سیستم‌های کنترل قبل از پیاده‌سازی واقعی است. در این مدل، استفاده از GPIO، ADC و DAC امکان ایجاد یک ارتباط کامل میان بخش دیجیتال کنترل‌کننده و بخش مکانیکی سیستم را فراهم می‌کند.

فرآیند کالیبراسیون موقعیت با استفاده از فوتودیود، اندازه‌گیری زاویه توسط پتانسیومتر و کنترل حرکت موتور بر اساس سیگنال مرجع، نمونه‌ای از یک سیستم کنترل حلقه‌بسته واقعی است که در محیط Matlab و Simscape قابل تحلیل و توسعه خواهد بود. این شبیه‌سازی می‌تواند پایه‌ای مناسب برای طراحی سیستم‌های پیشرفته‌تر کنترل حرکتی و کاربردهای صنعتی باشد.
