بارهای الکتریکی یکی از مهم‌ترین اجزای سیستم‌های قدرت هستند و رفتار آن‌ها تأثیر مستقیمی بر پایداری، کیفیت توان و عملکرد شبکه دارد. در بسیاری از مطالعات مهندسی برق، فرض کردن بار به‌صورت یک مقدار ثابت مقاومتی یا امپدانسی نمی‌تواند رفتار واقعی مصرف‌کننده‌ها را نشان دهد. به همین دلیل استفاده از مدل‌های بار دینامیکی که بتوانند تغییرات جریان و توان مصرفی را در شرایط مختلف بازنمایی کنند، اهمیت زیادی دارد.

در محیط Matlab و به‌خصوص در Simulink و Simscape Electrical Specialized Power Systems، امکان ایجاد مدل‌های سفارشی برای تجهیزات مختلف سیستم قدرت وجود دارد. یکی از این مدل‌ها، بلوک Single Phase Dynamic Load یا بار دینامیکی تک‌فاز است که با استفاده از بلوک‌های استاندارد Simulink ساخته شده است. این مدل به کاربران اجازه می‌دهد رفتار یک بار تک‌فاز با ویژگی‌های دینامیکی را در یک محیط شبیه‌سازی بررسی کنند.

معرفی بلوک بار دینامیکی تک‌فاز

بلوک بار دینامیکی تک‌فاز یک مدل سفارشی است که با استفاده از ترکیب بلوک‌های Simulink ایجاد شده و هدف آن ایجاد یک واسط مناسب بین محیط Simulink و کتابخانه Simscape Electrical Specialized Power Systems است. این بلوک می‌تواند برای بررسی رفتار بارهای متغیر در سیستم‌های قدرت تک‌فاز مورد استفاده قرار گیرد و امکان تحلیل تغییرات جریان بار در شرایط مختلف کاری را فراهم می‌کند.

برای مشاهده ساختار داخلی این بلوک، می‌توان ماسک آن را باز کرده و بخش‌های مختلف تشکیل‌دهنده آن را بررسی کرد. در داخل این مدل سه سیستم اصلی وجود دارد که هرکدام وظیفه مشخصی در فرآیند شبیه سازی بر عهده دارند. این ساختار باعث می‌شود ارتباط بین سیگنال‌های الکتریکی سیستم قدرت و سیگنال‌های پردازشی Simulink به شکل صحیح انجام شود.

ساختار داخلی بلوک بار دینامیکی تک‌فاز

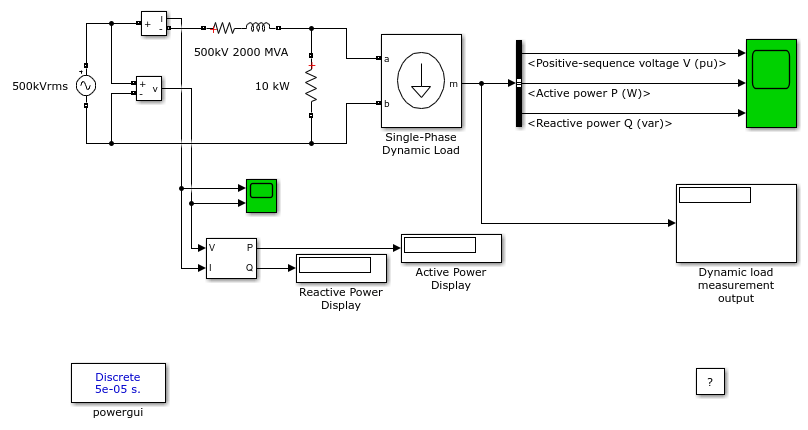

مدل داخلی Single Phase Dynamic Load از سه بخش اصلی تشکیل شده است:

1- سیستم اندازه‌گیری (Measurement System)

اولین بخش مدل، سیستم اندازه‌گیری یا Measurement System است. وظیفه اصلی این قسمت دریافت سیگنال‌های الکتریکی از محیط Specialized Power Systems و تبدیل آن‌ها به سیگنال‌های قابل پردازش در Simulink است.

در این قسمت از بلوک‌های اندازه‌گیری ولتاژ استفاده می‌شود. سیگنال‌های ولتاژ در محیط Specialized Power Systems دارای ساختار مخصوصی هستند و برای استفاده در بخش‌های کنترلی و محاسباتی Simulink باید به سیگنال‌های استاندارد Simulink تبدیل شوند. بلوک‌های اندازه‌گیری ولتاژ این وظیفه را انجام داده و امکان پردازش اطلاعات الکتریکی را برای بخش مدل سیستم فراهم می‌کنند.

در سیستم‌های قدرت واقعی، اندازه‌گیری دقیق ولتاژ و جریان نقش مهمی در کنترل و تحلیل رفتار بارها دارد. بنابراین این بخش به عنوان رابط اولیه بین شبکه قدرت و مدل دینامیکی عمل می‌کند.

2- مدل سیستم Simulink (Simulink System Model)

بخش دوم، هسته اصلی عملکرد بلوک بار دینامیکی تک‌فاز را تشکیل می‌دهد. در این قسمت منطق اصلی مدل‌سازی بار قرار گرفته است. تمامی محاسبات مربوط به رفتار دینامیکی بار، بر اساس ورودی‌های دریافت شده از سیستم اندازه‌گیری، در این بخش انجام می‌شود.

مدل Simulink System Model می‌تواند رفتار جریان بار را بر اساس تغییرات ولتاژ یا شرایط تعیین‌شده توسط کاربر محاسبه کند. این ویژگی باعث می‌شود مدل بار بتواند نسبت به تغییرات شبکه واکنش نشان داده و رفتار نزدیک‌تری به بارهای واقعی داشته باشد.

در سیستم‌های قدرت، بسیاری از بارها مانند تجهیزات الکترونیکی، موتورهای کوچک، سیستم‌های کنترلی و مصرف‌کننده‌های صنعتی دارای رفتار ثابت و خطی نیستند. استفاده از یک مدل دینامیکی امکان بررسی این تغییرات را فراهم می‌کند و نتایج شبیه سازی را به شرایط واقعی نزدیک‌تر می‌سازد.

3- سیستم تزریق جریان (Current Injection System)

سومین بخش مدل، سیستم تزریق جریان یا Current Injection System است. خروجی محاسبات انجام‌شده در محیط Simulink باید دوباره به سیگنال قابل استفاده در شبکه قدرت تبدیل شود. این وظیفه توسط منابع جریان کنترل‌شده انجام می‌شود.

منابع جریان کنترل‌شده، سیگنال‌های تولیدشده در Simulink را دریافت کرده و آن‌ها را به سیگنال‌های الکتریکی قابل استفاده در محیط Simscape Electrical Specialized Power Systems تبدیل می‌کنند. به این ترتیب جریان محاسبه‌شده توسط مدل دینامیکی به شبکه تزریق می‌شود و رفتار بار در سیستم قدرت مشاهده خواهد شد.

رابط بین Simulink و Simscape Electrical Specialized Power Systems

در طراحی بلوک‌های سفارشی برای سیستم‌های قدرت، ایجاد یک رابط مناسب بین Simulink و Specialized Power Systems اهمیت زیادی دارد. ساختار پیشنهادی در این مثال یک الگوی استاندارد برای توسعه مدل‌های سفارشی محسوب می‌شود.

به طور کلی، بلوک‌های اندازه‌گیری ولتاژ، جریان و امپدانس برای تبدیل سیگنال‌های Specialized Power Systems به سیگنال‌های Simulink استفاده می‌شوند. همچنین منابع کنترل‌شده ولتاژ و جریان برای تبدیل سیگنال‌های Simulink به سیگنال‌های الکتریکی در محیط Specialized Power Systems به کار می‌روند.

این روش طراحی باعث می‌شود مهندسان بتوانند مدل‌های پیچیده‌تر را در Simulink توسعه داده و سپس آن‌ها را به شبکه‌های قدرت متصل کنند. این قابلیت در شبیه سازی تجهیزات سفارشی، الگوریتم‌های کنترلی و مطالعات پیشرفته سیستم قدرت کاربرد گسترده‌ای دارد.

محدودیت‌های مدل بار دینامیکی تک‌فاز

با وجود قابلیت‌های مناسب این مدل، برخی محدودیت‌ها در استفاده از بلوک Single Phase Dynamic Load وجود دارد که باید هنگام انجام شبیه سازی مورد توجه قرار گیرد.

1- محدودیت اتصال به شبکه‌های دارای عناصر القایی

این بلوک به صورت یک منبع جریان مدل‌سازی شده است. به همین دلیل امکان اتصال مستقیم آن به شبکه‌های کاملاً القایی یا اتصال آن به یک منبع جریان دیگر وجود ندارد. در چنین شرایطی ممکن است مشکلاتی در حل معادلات سیستم ایجاد شود.

برای رفع این مشکل، یک بار مقاومتی کوچک با مقدار 10 کیلووات به صورت موازی با بار دینامیکی قرار داده شده است. این مقاومت باعث ایجاد مسیر مناسب برای جریان شده و پایداری محاسباتی مدل را افزایش می‌دهد.

2- عدم پشتیبانی از ابزارهای مقداردهی اولیه Powergui

ابزارهای Machine Initialization و Load Flow موجود در بلوک Powergui برای مقداردهی اولیه برخی مدل‌های سیستم قدرت استفاده می‌شوند. با این حال، این ابزارها نمی‌توانند برای مقداردهی اولیه مدل Single Phase Dynamic Load مورد استفاده قرار گیرند.

بنابراین کاربران باید پارامترهای اولیه مدل را به صورت دستی تنظیم کرده و شرایط شروع شبیه سازی را با دقت تعیین کنند.

3- عدم امکان استفاده در حالت Phasor Simulation

یکی دیگر از محدودیت‌های این مدل، عدم سازگاری با حالت شبیه سازی Phasor در Powergui است. این نوع شبیه سازی معمولاً برای تحلیل‌های حالت ماندگار سیستم‌های قدرت با فرکانس ثابت استفاده می‌شود، اما مدل بار دینامیکی تک‌فاز برای شبیه سازی زمانی و بررسی رفتار لحظه‌ای طراحی شده است.

کاربردهای شبیه سازی بار دینامیکی تک‌فاز

مدل بار دینامیکی تک‌فاز می‌تواند در مطالعات مختلف سیستم قدرت مورد استفاده قرار گیرد. برخی از کاربردهای مهم آن عبارت‌اند از:

• بررسی تغییرات جریان بار در شرایط مختلف ولتاژی
• تحلیل پایداری سیستم‌های قدرت کوچک
• مطالعه رفتار بارهای متغیر در شبکه‌های تک‌فاز
• طراحی و آزمایش الگوریتم‌های کنترلی
• ایجاد مدل‌های سفارشی در Simscape Electrical
• تحلیل اثر تغییرات بار بر کیفیت توان

جمع‌بندی

بلوک Single Phase Dynamic Load یک نمونه مناسب از نحوه ایجاد مدل‌های سفارشی در محیط Matlab و Simulink است. این مدل با استفاده از سه بخش اصلی شامل سیستم اندازه‌گیری، مدل پردازشی Simulink و سیستم تزریق جریان، ارتباط مناسبی بین محیط Simulink و Simscape Electrical Specialized Power Systems ایجاد می‌کند.

در شبیه سازی سیستم‌های قدرت، مدل‌سازی دقیق بارها اهمیت زیادی دارد، زیرا رفتار مصرف‌کننده‌ها معمولاً ثابت نیست و تحت تأثیر تغییرات ولتاژ و شرایط شبکه قرار می‌گیرد. استفاده از بار دینامیکی تک‌فاز امکان بررسی این رفتارها را فراهم کرده و به مهندسان اجازه می‌دهد قبل از پیاده‌سازی عملی، عملکرد سیستم را در محیط Matlab ارزیابی کنند.

با توجه به محدودیت‌های ذکر شده، لازم است هنگام استفاده از این مدل شرایط اتصال، روش مقداردهی اولیه و نوع شبیه سازی Powergui به دقت انتخاب شود تا نتایج حاصل از شبیه سازی دارای دقت و اعتبار کافی باشد.
