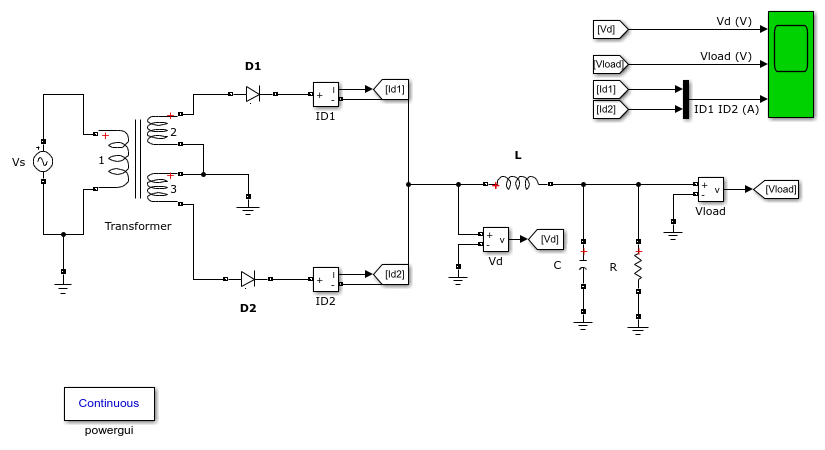

یکسوسازها یکی از مهم‌ترین مدارهای الکترونیک قدرت هستند که وظیفه تبدیل جریان متناوب (AC) به جریان مستقیم (DC) را بر عهده دارند. این تبدیل در بسیاری از سیستم‌های صنعتی، منابع تغذیه، شارژرها، تجهیزات کنترلی و سیستم‌های قدرت مورد استفاده قرار می‌گیرد. در میان انواع مختلف یکسوسازها، یکسوساز تمام موج دیودی به دلیل ساختار ساده، هزینه پایین و عملکرد مناسب، یکی از پرکاربردترین مدارهای تبدیل توان الکتریکی محسوب می‌شود. در این شبیه سازی، عملکرد یک یکسوساز تمام موج با استفاده از دیودهای ایده‌آل در محیط Matlab بررسی می‌شود.

هدف اصلی این شبیه سازی، بررسی نحوه عملکرد دیودهای قدرت در تبدیل یک سیگنال ولتاژ متناوب به یک ولتاژ مستقیم پالسی است. در این مدل، دیودها به صورت کلیدهای ایده‌آل در نظر گرفته شده‌اند تا رفتار اصلی مدار بدون تأثیر پارامترهای غیرایده‌آل مانند مقاومت داخلی دیود، ولتاژ آستانه هدایت و مدارهای اسنابر بررسی شود.

معرفی یکسوساز تمام موج

یک یکسوساز تمام موج مداری است که از هر دو نیم‌سیکل مثبت و منفی سیگنال AC برای تولید خروجی DC استفاده می‌کند. برخلاف یکسوساز نیم موج که تنها یک نیم‌سیکل ورودی را عبور می‌دهد، یکسوساز تمام موج باعث افزایش فرکانس ریپل خروجی و بهبود کیفیت ولتاژ DC می‌شود. این ویژگی باعث شده است که این نوع یکسوساز در کاربردهای توان متوسط و پایین بسیار مورد توجه قرار گیرد.

در ساده‌ترین حالت، یکسوساز تمام موج می‌تواند با استفاده از چهار دیود در ساختار پل دیودی پیاده‌سازی شود. در نیم‌سیکل مثبت ولتاژ ورودی، دو دیود از پل هدایت کرده و جریان را از بار عبور می‌دهند. در نیم‌سیکل منفی نیز دو دیود دیگر فعال می‌شوند، به‌طوری که جهت جریان عبوری از بار ثابت باقی می‌ماند. در نتیجه، هر دو نیم‌سیکل ورودی به یک خروجی با قطبیت یکسان تبدیل می‌شوند.

مدل‌سازی دیودهای ایده‌آل در Matlab

در این شبیه سازی، دیودها به عنوان کلیدهای ایده‌آل مدل شده‌اند. در یک دیود واقعی، هنگام هدایت مقداری افت ولتاژ مستقیم وجود دارد و مقاومت داخلی کوچکی نیز در مسیر جریان دیده می‌شود. همچنین برای کاهش نوسانات ناشی از کلیدزنی معمولاً از مدارهای اسنابر استفاده می‌شود. اما در بررسی‌های اولیه و تحلیل رفتار کلی مدار، حذف این اثرات می‌تواند باعث ساده‌تر شدن مدل و افزایش سرعت شبیه سازی شود.

در محیط Matlab و Simulink، تنظیمات مربوط به اجزای قدرت توسط بلوک powergui مدیریت می‌شود. در این شبیه سازی برای نزدیک شدن دیودها به کلیدهای ایده‌آل، گزینه‌های مربوط به حذف مقاومت روشن بودن (Ron) و حذف ولتاژ مستقیم دیودها فعال می‌شوند. با این تنظیمات، دیودها بدون افت ولتاژ و بدون مقاومت داخلی عمل می‌کنند.

حذف مدارهای اسنابر در شبیه سازی

در مدارهای الکترونیک قدرت، مدارهای اسنابر معمولاً برای کنترل اضافه ولتاژهای لحظه‌ای و کاهش اثرات ناشی از کلیدزنی استفاده می‌شوند. این مدارها اگرچه در سیستم واقعی اهمیت زیادی دارند، اما در برخی شبیه سازی‌ها باعث افزایش سختی محاسباتی مدل می‌شوند. سختی مدار به این معناست که حل‌کننده عددی باید تغییرات بسیار سریع را دنبال کند و این موضوع می‌تواند زمان اجرای شبیه سازی را افزایش دهد.

در این مدل، برای کاهش پیچیدگی محاسباتی، اسنابرهای مربوط به کلیدهای قدرت غیرفعال شده‌اند. این کار باعث کاهش سختی مدار شده و امکان استفاده از حل‌کننده‌های غیرسخت مانند ode45 را فراهم می‌کند. حل‌کننده ode45 یکی از روش‌های پرکاربرد در Matlab برای حل معادلات دیفرانسیل است و در این شبیه سازی می‌تواند نتایج دقیق و سرعت اجرای مناسبی ارائه دهد.

تنظیمات Powergui در شبیه سازی

بلوک powergui یکی از اجزای اصلی در شبیه سازی سیستم‌های قدرت در محیط Simulink است. این بلوک امکان تنظیم روش حل، پارامترهای شبیه سازی و ویژگی‌های مربوط به تجهیزات قدرت را فراهم می‌کند. در این مدل، تنظیمات powergui برای رفتار ایده‌آل دیودها تغییر داده شده است.

سه تنظیم مهم در این شبیه سازی عبارت‌اند از:

• غیرفعال کردن اسنابرهای موجود در کلیدهای قدرت به منظور کاهش سختی مدار.
• غیرفعال کردن مقاومت Ron دیودها برای مدل‌سازی کلیدهای کاملاً ایده‌آل.
• غیرفعال کردن ولتاژ مستقیم دیودها برای حذف افت ولتاژ هنگام هدایت.

با اعمال این تنظیمات، مدل ریاضی مدار ساده‌تر شده و تمرکز اصلی شبیه سازی بر روی عملکرد اصلی یکسوساز قرار می‌گیرد.

تحلیل عملکرد مدار یکسوساز تمام موج

در هنگام اجرای شبیه سازی، ولتاژ ورودی به صورت یک موج سینوسی AC به مدار اعمال می‌شود. دیودها با توجه به جهت ولتاژ ورودی روشن و خاموش می‌شوند و باعث می‌شوند جریان تنها در یک جهت از بار عبور کند. خروجی مدار یک موج DC ضربان‌دار است که فرکانس ریپل آن دو برابر فرکانس منبع ورودی خواهد بود.

افزایش فرکانس ریپل نسبت به یکسوساز نیم موج یکی از مزیت‌های مهم یکسوساز تمام موج است، زیرا باعث کاهش اندازه فیلتر مورد نیاز برای صاف کردن ولتاژ خروجی می‌شود. در کاربردهای عملی معمولاً پس از یکسوساز، از خازن‌های صافی یا فیلترهای LC استفاده می‌شود تا ولتاژ DC با ریپل کمتر تولید شود.

اهمیت استفاده از دیودهای ایده‌آل در تحلیل اولیه

مدل‌سازی قطعات قدرت با پارامترهای واقعی همیشه ضروری نیست و به هدف شبیه سازی بستگی دارد. در مراحل ابتدایی طراحی، استفاده از مدل‌های ایده‌آل کمک می‌کند تا عملکرد کلی سیستم، مسیر جریان‌ها و رفتار کلیدزنی بهتر بررسی شود. پس از اطمینان از عملکرد صحیح مدار، می‌توان مدل‌های دقیق‌تر شامل مقاومت داخلی، زمان بازیابی معکوس دیود و اثرات حرارتی را به مدل اضافه کرد.

در شبیه سازی‌های آموزشی، مدل دیود ایده‌آل یک ابزار مناسب برای درک اصول عملکرد یکسوسازها است. دانشجویان و مهندسان می‌توانند بدون درگیر شدن با جزئیات فیزیکی قطعه، مفاهیم مهمی مانند هدایت دیود، تبدیل توان AC به DC و شکل موج خروجی را بررسی کنند.

مزایای شبیه سازی یکسوساز تمام موج در Matlab

استفاده از Matlab و Simulink برای تحلیل مدارهای الکترونیک قدرت مزایای زیادی دارد. امکان مشاهده شکل موج‌های ولتاژ و جریان، تغییر سریع پارامترهای مدار و بررسی اثر هر تغییر، فرآیند طراحی و یادگیری را ساده‌تر می‌کند. همچنین با استفاده از ابزارهای گرافیکی Simulink، می‌توان مدل‌های پیچیده‌تر مانند یکسوسازهای کنترل‌شده، مبدل‌های DC-DC و سیستم‌های درایو موتور را نیز توسعه داد.

در این شبیه سازی، تمرکز بر روی عملکرد پایه یکسوساز تمام موج با دیودهای ایده‌آل است، اما همین ساختار می‌تواند پایه‌ای برای توسعه مدل‌های پیشرفته‌تر در حوزه الکترونیک قدرت باشد. با اضافه کردن فیلتر خروجی، بارهای مختلف و مدل‌های واقعی‌تر دیود، می‌توان رفتار سیستم را به شرایط عملی نزدیک‌تر کرد.

جمع‌بندی

شبیه سازی یکسوساز تمام موج دیودی در Matlab یکی از نمونه‌های پایه و مهم برای یادگیری مفاهیم الکترونیک قدرت محسوب می‌شود. در این مدل، با استفاده از دیودهای ایده‌آل و حذف اثرات غیرضروری مانند اسنابرها و افت ولتاژ دیود، امکان بررسی دقیق رفتار اصلی مدار فراهم شده است. تنظیم صحیح پارامترهای powergui و انتخاب حل‌کننده مناسب مانند ode45 باعث افزایش سرعت و دقت شبیه سازی می‌شود.

این شبیه سازی نشان می‌دهد که چگونه می‌توان با استفاده از ابزارهای Matlab و Simulink، مدارهای قدرت را قبل از ساخت عملی تحلیل و ارزیابی کرد. چنین رویکردی نقش مهمی در کاهش هزینه‌های طراحی، افزایش اطمینان سیستم و آموزش مفاهیم مهندسی برق دارد.
