مبدل‌های تریستوری یکی از مهم‌ترین تجهیزات الکترونیک قدرت هستند که برای تبدیل توان الکتریکی AC به DC در کاربردهای صنعتی، سیستم‌های درایو موتور، منابع تغذیه و سیستم‌های انتقال انرژی مورد استفاده قرار می‌گیرند. کنترل دقیق جریان خروجی در این مبدل‌ها نقش مهمی در بهبود عملکرد سیستم، افزایش پایداری و کاهش ریپل‌های جریان و ولتاژ دارد. در این شبیه‌سازی، عملکرد یک یکسوساز تریستوری شش پالسه با کنترل جریان بررسی می‌شود که یک موتور DC را تغذیه می‌کند.

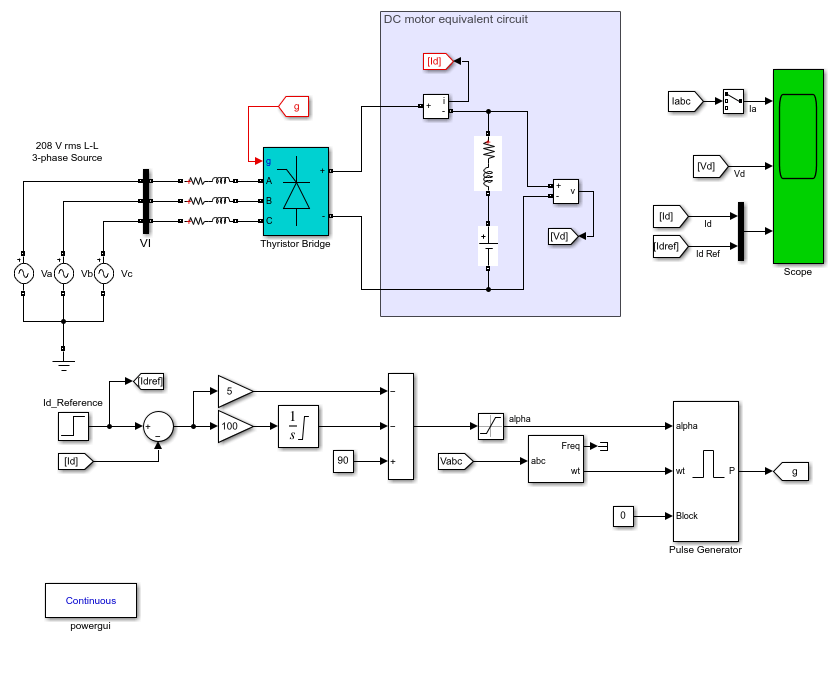

مدل ارائه‌شده شامل یک منبع سه‌فاز با ماهیت القایی است که انرژی الکتریکی مورد نیاز یک پل تریستوری شش پالسه را فراهم می‌کند. خروجی این مبدل به یک موتور DC متصل شده است که در این شبیه‌سازی با یک مدل ساده‌شده RL-E نمایش داده می‌شود. هدف اصلی این شبیه‌سازی، بررسی نحوه کنترل جریان خروجی یکسوساز توسط یک کنترل‌کننده PI و تحلیل رفتار دینامیکی سیستم در برابر تغییرات جریان مرجع است.

معرفی ساختار یکسوساز تریستوری شش پالسه

یک یکسوساز تریستوری شش پالسه از شش کلید نیمه‌هادی تریستوری تشکیل شده است که در قالب یک پل سه‌فاز قرار گرفته‌اند. این ساختار یکی از رایج‌ترین توپولوژی‌ها برای تبدیل توان AC سه‌فاز به DC کنترل‌شده است. برخلاف دیودها که تنها امکان یکسوسازی غیرقابل کنترل را فراهم می‌کنند، تریستورها با استفاده از پالس‌های تحریک گیت قابلیت کنترل زمان روشن شدن را دارند.

در این سیستم، یک مولد پالس که با ولتاژهای منبع سه‌فاز هماهنگ شده است، پالس‌های تحریک لازم برای شش تریستور را تولید می‌کند. زاویه آتش تریستورها تعیین‌کننده مقدار ولتاژ DC خروجی بوده و در نتیجه امکان کنترل جریان عبوری از موتور DC را فراهم می‌کند. هماهنگی دقیق بین ولتاژ منبع و پالس‌های تحریک، برای عملکرد صحیح مبدل ضروری است.

مدل موتور DC در شبیه‌سازی

برای ساده‌سازی محاسبات، موتور DC در این شبیه‌سازی به صورت یک مدل الکتریکی RL-E نمایش داده شده است. در این مدل، مقاومت سیم‌پیچ آرمیچر، اندوکتانس سیم‌پیچ و نیروی ضد محرکه الکتریکی موتور در نظر گرفته می‌شوند. این مدل اگرچه تمام جزئیات مکانیکی و مغناطیسی موتور واقعی را شامل نمی‌شود، اما برای بررسی رفتار جریان و ولتاژ یک سیستم درایو DC مناسب است.

جریان آرمیچر موتور تحت تأثیر ولتاژ خروجی یکسوساز قرار دارد. بنابراین با کنترل جریان خروجی مبدل می‌توان عملکرد موتور را کنترل کرده و پاسخ سیستم را در برابر تغییرات بار یا فرمان جریان بررسی کرد.

کنترل جریان با کنترل‌کننده PI

یکی از بخش‌های مهم این شبیه‌سازی، استفاده از یک کنترل‌کننده تناسبی-انتگرالی یا PI برای تنظیم جریان خروجی مبدل است. این کنترل‌کننده با مقایسه جریان واقعی خروجی با جریان مرجع، خطای سیستم را محاسبه کرده و فرمان مناسب را برای مدار تولید پالس تریستورها ارسال می‌کند.

در کنترل‌کننده PI، بخش تناسبی باعث واکنش سریع به تغییرات خطا می‌شود، در حالی که بخش انتگرالی خطای ماندگار را حذف می‌کند. ترکیب این دو عملکرد باعث می‌شود جریان خروجی مبدل با دقت بیشتری مقدار مرجع را دنبال کند.

برای بررسی عملکرد کنترل‌کننده، یک سیگنال پله‌ای به ورودی مرجع جریان اعمال می‌شود. این تغییر ناگهانی باعث ایجاد یک تغییر دینامیکی در سیستم شده و پاسخ کنترل‌کننده PI، سرعت رسیدن جریان به مقدار جدید و میزان نوسانات احتمالی قابل مشاهده خواهد بود.

بررسی شکل موج‌های جریان و ولتاژ

پس از اجرای شبیه‌سازی، شکل موج‌های مختلف سیستم در بلوک Scope نمایش داده می‌شوند. این سیگنال‌ها شامل جریان خروجی مبدل، ولتاژ DC، جریان ورودی سه‌فاز و سایر کمیت‌های الکتریکی مهم هستند.

تحلیل این شکل موج‌ها اطلاعات ارزشمندی درباره عملکرد یکسوساز ارائه می‌دهد. جریان خروجی DC به دلیل ساختار شش پالسه دارای ریپل‌هایی با فرکانس مشخص است. همچنین جریان‌های ورودی منبع سه‌فاز دارای هارمونیک‌هایی هستند که ناشی از عملکرد غیرخطی کلیدهای تریستوری است.

در این شبیه‌سازی، داده‌های نمایش داده‌شده در بلوک Scope برای پردازش‌های بعدی در یک متغیر با نام ScopeData1 ذخیره می‌شوند. این متغیر با ساختار زمان‌محور ذخیره شده و امکان انجام تحلیل‌های پیشرفته‌تر مانند تحلیل حوزه فرکانس را فراهم می‌کند.

تحلیل هارمونیکی با استفاده از Powergui و FFT

یکی از قابلیت‌های مهم محیط Matlab و Simulink، امکان انجام تحلیل فوریه سریع یا FFT بر روی سیگنال‌های ذخیره‌شده است. پس از پایان اجرای شبیه‌سازی، با استفاده از ابزار Powergui می‌توان طیف فرکانسی سیگنال‌ها را مشاهده و میزان اعوجاج هارمونیکی را بررسی کرد.

در این شبیه‌سازی، تحلیل FFT در بازه فرکانسی صفر تا ۲۰۰۰ هرتز انجام می‌شود. پنجره تحلیل شامل دو سیکل آخر ثبت داده‌ها بوده و از محدوده زمانی مشخصی در انتهای شبیه‌سازی انتخاب می‌شود. این روش باعث می‌شود اثرات حالت گذرا کاهش یافته و تحلیل دقیق‌تری از وضعیت پایدار سیستم انجام شود.

با انتخاب سیگنال جریان ورودی Ia، طیف فرکانسی جریان نمایش داده می‌شود. در این طیف، هارمونیک‌های جریان با مرتبه‌های 6n±1 مشاهده می‌شوند که مشخصه اصلی یکسوسازهای شش پالسه هستند. همچنین مقدار جریان بنیادی و مقدار کل اعوجاج هارمونیکی یا THD محاسبه و نمایش داده می‌شود.

نتایج شبیه‌سازی نشان می‌دهد که مقدار مؤلفه اصلی جریان دارای دامنه حدود 27.48 آمپر پیک است. همچنین هارمونیک‌های موجود در محدوده صفر تا ۲۰۰۰ هرتز حدود ۲۹ درصد در مقدار THD جریان تأثیر دارند. با افزایش محدوده تحلیل تا ۴۰۰۰ هرتز مشاهده می‌شود که هارمونیک‌های بالاتر از ۲۰۰۰ هرتز سهم بسیار کمی در اعوجاج کلی جریان دارند.

تحلیل طیف ولتاژ DC خروجی

علاوه بر جریان ورودی، ولتاژ خروجی یکسوساز نیز توسط تحلیل FFT بررسی می‌شود. با انتخاب سیگنال Vd در محیط Powergui، طیف فرکانسی ولتاژ DC قابل مشاهده خواهد بود.

ولتاژ خروجی DC یکسوساز شش پالسه دارای مؤلفه DC اصلی به همراه هارمونیک‌هایی با مرتبه 6n است. این هارمونیک‌ها ناشی از عملکرد پالسی مبدل و ساختار شش پالسه آن هستند. مقدار مؤلفه DC در این شبیه‌سازی حدود 145.4 ولت به دست آمده است.

اهمیت شبیه‌سازی یکسوسازهای تریستوری در Matlab

شبیه‌سازی سیستم‌های الکترونیک قدرت پیش از ساخت نمونه عملی، امکان بررسی رفتار سیستم، تنظیم پارامترهای کنترلی و شناسایی مشکلات احتمالی را فراهم می‌کند. در مورد یکسوسازهای تریستوری، تحلیل جریان، ولتاژ، هارمونیک‌ها و پاسخ کنترل‌کننده از اهمیت بسیار بالایی برخوردار است.

محیط Matlab و Simulink با ارائه ابزارهای قدرتمند مانند Simscape Electrical، Powergui و بلوک‌های کنترلی، امکان مدل‌سازی دقیق تجهیزات قدرت را فراهم می‌کند. مهندسان می‌توانند با استفاده از این ابزارها عملکرد مبدل‌های قدرت را بررسی کرده و قبل از پیاده‌سازی واقعی، طراحی سیستم را بهینه کنند.

در مجموع، این شبیه‌سازی نمونه‌ای کاربردی از یک سیستم درایو موتور DC مبتنی بر یکسوساز تریستوری کنترل‌شده است که در آن مفاهیم مهمی مانند کنترل جریان با PI، تولید پالس تریستور، تحلیل پاسخ دینامیکی، بررسی هارمونیک‌ها و محاسبه THD مورد بررسی قرار می‌گیرد. چنین مدل‌هایی نقش مهمی در آموزش، تحقیق و طراحی سیستم‌های صنعتی الکترونیک قدرت دارند.
