در سیستم‌های درایو الکتریکی مدرن، انتخاب مدل مناسب برای شبیه‌سازی نقش بسیار مهمی در کاهش زمان محاسبات، افزایش دقت تحلیل و بررسی رفتار واقعی سیستم دارد. در بسیاری از کاربردهای صنعتی، مدل‌های دقیق به دلیل در نظر گرفتن جزئیات کلیدزنی ادوات قدرت، رفتار گذرا و هارمونیک‌های فرکانس بالا، نتایج بسیار دقیقی ارائه می‌دهند؛ اما در مقابل، حجم محاسبات آن‌ها زیاد بوده و زمان اجرای شبیه‌سازی افزایش پیدا می‌کند. به همین دلیل، استفاده از مدل‌های ساده‌شده یا میانگین‌گیر (Average Value Model) در مراحل طراحی و بررسی اولیه سیستم‌های قدرت و درایوهای الکتریکی اهمیت زیادی دارد.

در این شبیه‌سازی، مقایسه‌ای بین مدل دقیق (Detailed Model) و مدل میانگین (Average Model) یک درایو موتور القایی AC3 انجام می‌شود. هدف اصلی، بررسی عملکرد دو مدل در شرایط کنترل سرعت، شرایط کاری عادی و همچنین زمانی است که اینورتر به دلیل محدودیت ولتاژ باس DC وارد ناحیه اشباع می‌شود. این بررسی نشان می‌دهد که چگونه مدل ساده‌شده می‌تواند رفتار کلی سیستم را با دقت قابل قبول بازنمایی کند، در حالی که از محاسبات پیچیده مربوط به کلیدزنی مبدل قدرت جلوگیری می‌کند.

معرفی سیستم AC3 در شبیه سازی

مدل AC3 مورد استفاده در این شبیه‌سازی مربوط به یک سیستم درایو موتور القایی سه‌فاز با کنترل برداری میدان‌گرا (Field Oriented Control یا FOC) است. این مدل در کتابخانه Specialized Power Systems نرم‌افزار Matlab ارائه شده و برای شبیه‌سازی درایوهای صنعتی موتورهای AC کاربرد فراوانی دارد. موتور مورد استفاده در این مثال یک موتور القایی 200 اسب بخار است که به همراه چاپر ترمز (Braking Chopper) مدل‌سازی شده است.

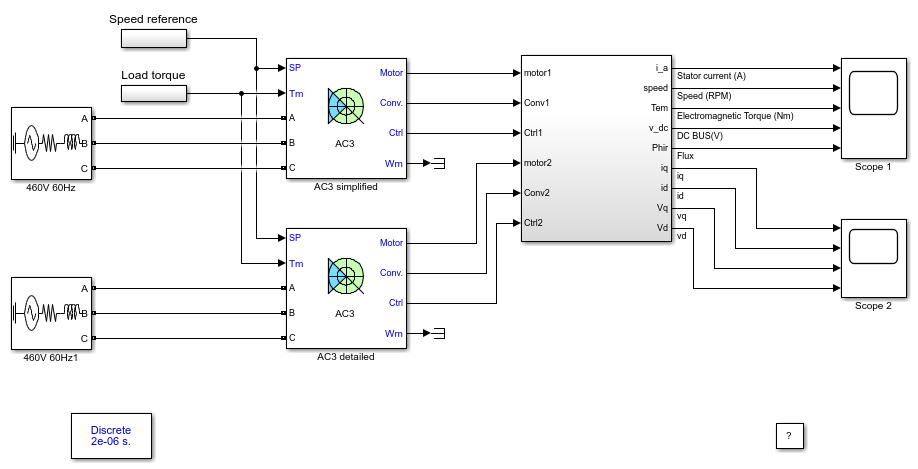

در ساختار شبیه‌سازی، دو بلوک AC3 به صورت هم‌زمان مورد استفاده قرار گرفته‌اند. بلوک اول از مدل میانگین یا Average Value Model استفاده می‌کند، در حالی که بلوک دوم دارای مدل دقیق یا Detailed Model است. هدف از قرار دادن این دو مدل در کنار یکدیگر، مقایسه مستقیم عملکرد آن‌ها از نظر پاسخ سرعت، جریان‌های موتور، گشتاور الکترومغناطیسی و رفتار اینورتر در شرایط مختلف است.

مدل دقیق درایو AC3

در مدل دقیق، موتور القایی توسط یک اینورتر منبع ولتاژ PWM تغذیه می‌شود. این اینورتر با استفاده از بلوک Universal Bridge ساخته شده است. در این ساختار، کلیدهای قدرت به صورت واقعی مدل‌سازی شده‌اند و عملیات روشن و خاموش شدن کلیدها باعث ایجاد سیگنال‌های PWM واقعی در ورودی موتور می‌شود.

مزیت اصلی این مدل، نمایش دقیق رفتار کلیدهای قدرت، هارمونیک‌های ناشی از فرکانس سوئیچینگ و تغییرات سریع جریان و ولتاژ است. بنابراین، زمانی که هدف بررسی جزئیات مبدل قدرت، تلفات کلیدزنی، نویزهای فرکانس بالا یا اثر هارمونیک‌ها باشد، استفاده از مدل دقیق ضروری خواهد بود.

با وجود این مزایا، مدل دقیق نیازمند گام زمانی کوچک برای حل معادلات سیستم است. این موضوع باعث افزایش زمان اجرای شبیه‌سازی می‌شود، به خصوص زمانی که سیستم دارای چندین مبدل قدرت یا موتورهای متعدد باشد.

مدل میانگین یا ساده‌شده AC3

در مدل میانگین، عملکرد اینورتر PWM به صورت یک مدل ریاضی ساده‌شده نمایش داده می‌شود. در این روش، به جای شبیه‌سازی کلیدزنی واقعی ادوات قدرت، از منابع جریان و ولتاژ ایده‌آل برای تغذیه موتور استفاده می‌شود. بنابراین مؤلفه‌های فرکانس بالای ناشی از سوئیچینگ حذف شده و تنها رفتار اصلی سیستم قدرت نمایش داده می‌شود.

این روش باعث افزایش چشمگیر سرعت اجرای شبیه‌سازی می‌شود و برای مطالعاتی مانند طراحی کنترل‌کننده، بررسی پاسخ سرعت، تحلیل عملکرد کلی سیستم و انجام شبیه‌سازی‌های طولانی‌مدت بسیار مناسب است.

ساختار کنترل میدان‌گرا در موتور القایی

در هر دو مدل، کنترل سرعت موتور بر اساس روش کنترل میدان‌گرا یا FOC انجام می‌شود. در این روش، جریان‌های موتور به دو مؤلفه مستقل تبدیل می‌شوند. مؤلفه d وظیفه کنترل شار مغناطیسی موتور را بر عهده دارد و مؤلفه q برای کنترل گشتاور الکترومغناطیسی استفاده می‌شود.

حلقه کنترل سرعت شامل یک کنترل‌کننده تناسبی-انتگرالی (PI Controller) است که بر اساس خطای بین سرعت مرجع و سرعت واقعی، مقادیر مرجع شار و گشتاور را تولید می‌کند. سپس کنترل‌کننده FOC با استفاده از این مراجع، جریان‌های سه‌فاز مرجع موتور را محاسبه کرده و توسط کنترل‌کننده جریان سه‌فاز، جریان‌های مورد نیاز موتور را ایجاد می‌کند.

خروجی‌های اصلی این بلوک شامل جریان‌های موتور، ولتاژهای اعمالی، سرعت موتور و گشتاور الکترومغناطیسی هستند که برای مقایسه عملکرد دو مدل مورد استفاده قرار می‌گیرند.

مراحل انجام شبیه سازی

پس از اجرای شبیه‌سازی، سیگنال‌های مختلفی مانند جریان استاتور موتور، سرعت روتور، گشتاور الکترومغناطیسی، ولتاژ باس DC و اندازه شار روتور مشاهده می‌شوند. همچنین مقادیر مرجع سرعت و گشتاور نیز برای بررسی عملکرد کنترل‌کننده نمایش داده می‌شوند.

در Scope دوم، جریان‌ها و ولتاژهای محورهای dq نمایش داده می‌شوند. تمامی سیگنال‌ها به صورت چندگانه (Multiplexed) قرار گرفته‌اند تا امکان مقایسه مستقیم بین مدل دقیق و مدل میانگین فراهم شود.

بررسی عملکرد سیستم در شرایط مختلف

در لحظه شروع شبیه‌سازی یعنی زمان صفر، مقدار سرعت مرجع برابر 4000 دور بر دقیقه تنظیم شده است. مشاهده می‌شود که سرعت موتور مطابق با رمپ شتاب‌گیری افزایش پیدا کرده و کنترل‌کننده توانایی دنبال کردن مقدار مرجع را دارد.

در زمان 0.5 ثانیه، گشتاور بار کامل به محور موتور اعمال می‌شود، در حالی که موتور هنوز در مرحله افزایش سرعت قرار دارد. سیستم کنترل باید بتواند با افزایش جریان‌های موتور، افت سرعت ناشی از افزایش بار را جبران کند.

در زمان 0.65 ثانیه، به دلیل محدود بودن ولتاژ باس DC، اینورتر وارد حالت اشباع می‌شود. در این شرایط، کنترل‌کننده قادر نیست جریان‌های مرجع را به صورت کامل دنبال کند. کاهش توانایی دنبال کردن جریان باعث کاهش گشتاور تولیدی موتور می‌شود.

در زمان 1.5 ثانیه، مقدار سرعت مرجع تغییر کرده و از 4000 دور بر دقیقه به -4000 دور بر دقیقه می‌رسد. بنابراین موتور باید فرآیند کاهش سرعت و سپس چرخش در جهت مخالف را انجام دهد.

در زمان 2 ثانیه، رمپ کاهش سرعت به سرعت موتور می‌رسد و اینورتر دوباره به شرایط عملکرد عادی بازمی‌گردد. در این مرحله، عملکرد کنترل‌کننده سرعت و جریان به حالت پایدار بازمی‌گردد.

در زمان 2.5 ثانیه، مقدار بار مکانیکی از 792 نیوتن‌متر به -792 نیوتن‌متر تغییر می‌کند. این تغییر باعث تغییر جهت گشتاور بار شده و سیستم کنترل باید پاسخ مناسبی برای حفظ سرعت مرجع ایجاد کند.

در زمان 3.45 ثانیه نیز به دلیل ناکافی بودن ولتاژ باس DC، اینورتر دوباره اشباع می‌شود. مشابه حالت قبل، کاهش توانایی کنترل جریان باعث کاهش گشتاور موتور خواهد شد.

مقایسه نتایج مدل دقیق و مدل میانگین

نتایج شبیه‌سازی نشان می‌دهد که رفتار کلی مدل میانگین بسیار نزدیک به مدل دقیق است. سرعت موتور، گشتاور الکترومغناطیسی و پاسخ سیستم کنترل در هر دو مدل تقریباً یکسان هستند. این موضوع نشان می‌دهد که مدل میانگین می‌تواند جایگزین مناسبی برای تحلیل‌های سطح سیستم باشد.

تفاوت اصلی دو مدل در وجود مؤلفه‌های فرکانس بالا است. در مدل دقیق، اثرات ناشی از کلیدزنی اینورتر، ریپل جریان و تغییرات سریع ولتاژ مشاهده می‌شود، در حالی که مدل میانگین این جزئیات را حذف کرده و تنها رفتار متوسط سیستم را نمایش می‌دهد.

مزایای استفاده از مدل میانگین در شبیه سازی Matlab

یکی از مهم‌ترین مزایای مدل میانگین، کاهش زمان اجرای شبیه‌سازی است. در پروژه‌هایی که نیاز به بررسی مدت زمان طولانی، انجام مطالعات کنترلی یا بهینه‌سازی پارامترها وجود دارد، استفاده از مدل دقیق می‌تواند بسیار زمان‌بر باشد. مدل میانگین این امکان را فراهم می‌کند که تعداد زیادی آزمایش در زمان کوتاه‌تر انجام شود.

با این حال، در شرایطی که بررسی جزئیات مبدل قدرت، تلفات سوئیچینگ یا هارمونیک‌ها اهمیت دارد، مدل دقیق انتخاب مناسب‌تری خواهد بود. بنابراین انتخاب بین دو مدل باید بر اساس هدف شبیه‌سازی انجام شود.

نتیجه‌گیری

شبیه سازی مقایسه‌ای مدل دقیق و مدل ساده‌شده AC3 نشان می‌دهد که هر دو روش می‌توانند رفتار سیستم درایو موتور القایی را به خوبی نمایش دهند. مدل دقیق برای تحلیل‌های جزئی و بررسی عملکرد مبدل قدرت مناسب است، در حالی که مدل میانگین با کاهش حجم محاسبات، گزینه‌ای ایده‌آل برای طراحی کنترل‌کننده و مطالعات سطح سیستم محسوب می‌شود.

در نرم‌افزار Matlab و محیط Simulink، استفاده صحیح از این دو نوع مدل به مهندسان اجازه می‌دهد تا بین دقت و سرعت شبیه‌سازی تعادل مناسبی ایجاد کنند. این شبیه‌سازی نمونه‌ای کاربردی از اهمیت انتخاب مدل مناسب در تحلیل سیستم‌های درایو الکتریکی و موتورهای صنعتی است.
