در بسیاری از سامانه‌های اتوماسیون صنعتی، ربات‌های صنعتی، ماشین‌های CNC و تجهیزات پیشرفته تولید، کنترل دقیق محورهای حرکتی یکی از مهم‌ترین عوامل دستیابی به عملکرد مطلوب محسوب می‌شود. هر محور از یک ربات وظیفه انجام حرکت مشخصی را بر عهده دارد و کیفیت کنترل این محورها مستقیماً بر دقت، سرعت، پایداری و قابلیت اطمینان کل سیستم تأثیر می‌گذارد. در سال‌های اخیر، موتورهای براشلس جریان مستقیم (Brushless DC یا BLDC) به دلیل راندمان بالا، قابلیت کنترل مناسب، طول عمر زیاد و نیاز کم به تعمیر و نگهداری، به عنوان یکی از بهترین گزینه‌ها برای محرکه محورهای رباتیک شناخته شده‌اند.

در این شبیه سازی، کنترل یک محور ربات با استفاده از درایو موتور براشلس DC مورد بررسی قرار می‌گیرد. این مدل که توسط H. Le-Huy از دانشگاه Laval ارائه شده است، نحوه عملکرد سیستم کنترلی یک محور ربات را با استفاده از موتور BLDC نمایش می‌دهد و امکان بررسی پاسخ سیستم در شرایط مختلف کاری را در محیط Matlab و Simulink فراهم می‌کند.

اهمیت کنترل محور در ربات‌های صنعتی

ربات‌های صنعتی معمولاً از چندین محور حرکتی تشکیل شده‌اند که هر محور توسط یک موتور الکتریکی مستقل کنترل می‌شود. حرکت هماهنگ این محورها باعث می‌شود بازوی ربات بتواند عملیات پیچیده‌ای مانند جوشکاری، مونتاژ، رنگ‌آمیزی، بسته‌بندی، ماشین‌کاری و جابجایی قطعات را با دقت بسیار بالا انجام دهد.

هر محور باید بتواند موقعیت، سرعت و شتاب مورد نیاز را با کمترین میزان خطا دنبال کند. کوچک‌ترین خطا در کنترل هر محور می‌تواند باعث کاهش دقت کل ربات، افزایش لرزش، کاهش کیفیت محصول و حتی آسیب دیدن تجهیزات شود. به همین دلیل طراحی یک سیستم کنترلی مناسب برای هر محور اهمیت بسیار زیادی دارد.

موتور براشلس DC چیست؟

موتورهای Brushless DC نسل پیشرفته‌ای از موتورهای جریان مستقیم هستند که در آن‌ها جاروبک و کموتاتور مکانیکی حذف شده و فرآیند کموتاسیون به صورت الکترونیکی انجام می‌شود. این ویژگی باعث افزایش راندمان، کاهش اصطکاک، کاهش نویز، افزایش سرعت پاسخ و طول عمر بیشتر موتور می‌شود.

در کاربردهای رباتیک، موتورهای BLDC به دلیل قابلیت تولید گشتاور بالا در حجم کوچک، پاسخ دینامیکی سریع و کنترل دقیق موقعیت، انتخاب بسیار مناسبی محسوب می‌شوند. علاوه بر این، مصرف انرژی کمتر و تولید حرارت پایین‌تر نیز از دیگر مزایای این موتورها است.

درایو موتور براشلس DC

درایو موتور وظیفه تبدیل فرمان‌های کنترلی به سیگنال‌های مناسب برای تغذیه سیم‌پیچ‌های موتور را بر عهده دارد. این درایو معمولاً از یک اینورتر سه‌فاز تشکیل شده که توسط کلیدهای قدرت مانند MOSFET یا IGBT کنترل می‌شود.

سیستم کنترل، بر اساس اطلاعات دریافت شده از سنسورهای موقعیت یا الگوریتم‌های تخمین موقعیت، ترتیب روشن و خاموش شدن کلیدهای قدرت را تعیین می‌کند تا میدان مغناطیسی دوار ایجاد شده و روتور موتور در جهت مورد نظر حرکت کند.

کنترل محور ربات

در این شبیه سازی، یک محور مکانیکی ربات به موتور براشلس DC متصل شده است. کنترل‌کننده تلاش می‌کند موقعیت مطلوب محور را با دقت بالا دنبال کند. برای این منظور معمولاً چند حلقه کنترلی مختلف در سیستم وجود دارد که شامل حلقه جریان، حلقه سرعت و حلقه موقعیت هستند.

ابتدا کنترل‌کننده موقعیت اختلاف بین موقعیت مطلوب و موقعیت واقعی را محاسبه می‌کند. سپس سرعت مرجع تولید شده و در مرحله بعد کنترل‌کننده سرعت جریان مناسب موتور را تعیین می‌کند. در نهایت درایو موتور ولتاژ مناسب را به سیم‌پیچ‌های موتور اعمال می‌کند تا محور ربات دقیقاً مطابق فرمان حرکت کند.

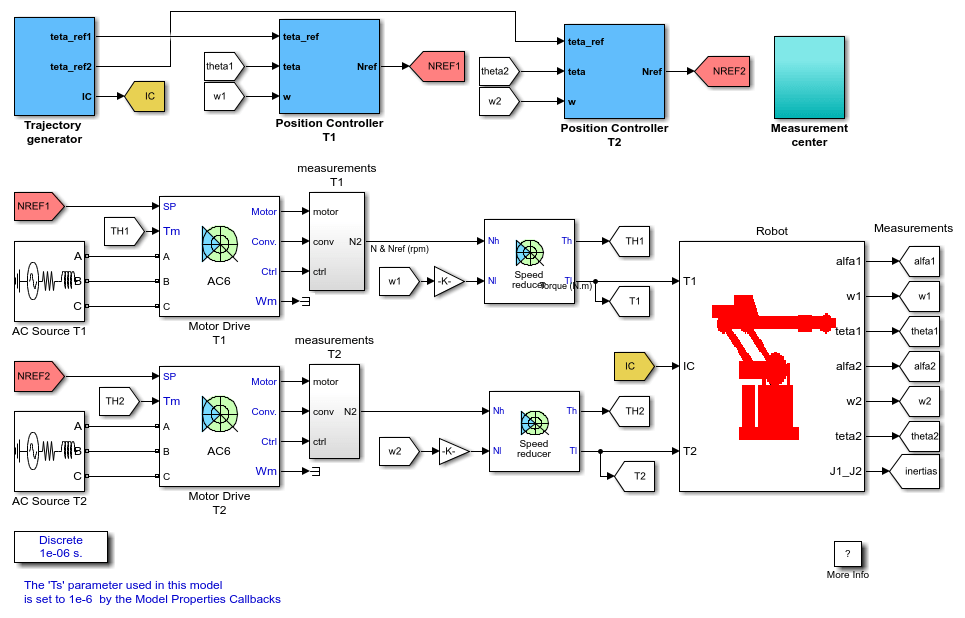

ساختار مدل در Matlab و Simulink

محیط Simulink امکان مدل‌سازی کامل تمامی بخش‌های سیستم را فراهم می‌کند. در این مدل معمولاً قسمت‌های مختلفی شامل منبع تغذیه، اینورتر سه‌فاز، موتور BLDC، مدل مکانیکی محور ربات، سنسورهای موقعیت، کنترل‌کننده‌های PID و بلوک‌های اندازه‌گیری مشاهده می‌شوند.

وجود این بلوک‌ها باعث می‌شود عملکرد سیستم قبل از پیاده‌سازی واقعی به طور کامل مورد بررسی قرار گیرد. همچنین مهندسان می‌توانند بدون صرف هزینه‌های زیاد، رفتار سیستم را در شرایط مختلف تحلیل کرده و پارامترهای کنترلی را بهینه‌سازی کنند.

مدل دینامیکی محور ربات

یکی از مهم‌ترین بخش‌های این شبیه سازی، مدل مکانیکی محور ربات است. این مدل شامل اینرسی بار، اصطکاک، گشتاور بار و سایر عوامل مکانیکی است که بر رفتار سیستم اثر می‌گذارند. تغییر هر یک از این پارامترها می‌تواند پاسخ دینامیکی محور را تغییر دهد و بر کیفیت کنترل اثر بگذارد.

به کمک این مدل می‌توان شرایط مختلف کاری مانند تغییر بار، افزایش اصطکاک، توقف ناگهانی یا اعمال نیروهای خارجی را شبیه‌سازی کرد و عملکرد سیستم کنترلی را مورد ارزیابی قرار داد.

کنترل موقعیت و سرعت

در کاربردهای رباتیک، کنترل موقعیت از اهمیت ویژه‌ای برخوردار است. محور باید بتواند با دقت بسیار بالا به موقعیت تعیین شده برسد و بدون نوسان در همان نقطه باقی بماند. در کنار آن، کنترل سرعت نیز باید به گونه‌ای انجام شود که حرکت نرم، یکنواخت و بدون لرزش باشد.

در این شبیه سازی معمولاً از کنترل‌کننده‌های PID استفاده می‌شود که با تنظیم ضرایب مناسب می‌توان سرعت پاسخ، میزان فراجهش، زمان نشست و خطای ماندگار سیستم را بهبود داد.

مزایای استفاده از Matlab برای طراحی سیستم کنترل

استفاده از Matlab و Simulink مزایای فراوانی برای طراحی سیستم‌های کنترل رباتیک دارد. امکان مدل‌سازی دقیق، مشاهده همزمان تمامی متغیرها، تحلیل پاسخ زمانی، بررسی عملکرد کنترل‌کننده‌ها و انجام آزمون‌های مختلف تنها بخشی از قابلیت‌های این نرم‌افزار محسوب می‌شود.

علاوه بر این، مهندسان می‌توانند پارامترهای موتور، اینورتر و کنترل‌کننده را به سرعت تغییر داده و اثر آن‌ها را بر عملکرد سیستم مشاهده کنند. این قابلیت زمان توسعه پروژه را به میزان قابل توجهی کاهش می‌دهد.

کاربردهای صنعتی

سیستم‌های کنترل محور مبتنی بر موتورهای براشلس DC در صنایع مختلف مورد استفاده قرار می‌گیرند. ربات‌های جوشکاری، ماشین‌های CNC، تجهیزات مونتاژ خودکار، خطوط تولید هوشمند، ربات‌های پزشکی، تجهیزات بسته‌بندی، ماشین‌های چاپ، سامانه‌های حمل و نقل خودکار و بسیاری از تجهیزات دقیق صنعتی از این فناوری بهره می‌برند.

در تمامی این کاربردها، دستیابی به دقت بالا، سرعت مناسب و قابلیت اطمینان زیاد اهمیت ویژه‌ای دارد و موتورهای BLDC توانسته‌اند این نیازها را به خوبی برآورده کنند.

مزایای انجام این شبیه سازی

اجرای این شبیه سازی در محیط Matlab به کاربران کمک می‌کند تا با ساختار کامل سیستم کنترل محور ربات آشنا شوند، عملکرد موتور براشلس DC را بهتر درک کنند، نحوه عملکرد حلقه‌های مختلف کنترل را مشاهده نمایند و اثر تغییر پارامترهای مختلف بر پاسخ سیستم را بررسی کنند.

همچنین این مدل می‌تواند به عنوان پایه‌ای برای توسعه سیستم‌های پیشرفته‌تر مانند کنترل برداری، کنترل پیش‌بین، کنترل تطبیقی و الگوریتم‌های هوشمند مورد استفاده قرار گیرد و بستری مناسب برای آموزش دانشجویان، پژوهشگران و مهندسان حوزه مکاترونیک، رباتیک و الکترونیک قدرت فراهم سازد.

جمع‌بندی

کنترل دقیق محورهای رباتیکی یکی از مهم‌ترین چالش‌های طراحی سیستم‌های اتوماسیون مدرن محسوب می‌شود. استفاده از موتورهای براشلس DC همراه با درایوهای الکترونیکی پیشرفته، امکان دستیابی به حرکت دقیق، سریع و پایدار را فراهم می‌کند. شبیه سازی ارائه شده در Matlab، تمامی اجزای اصلی این سیستم شامل موتور، درایو، کنترل‌کننده و مدل مکانیکی محور ربات را در کنار یکدیگر قرار داده و بستری مناسب برای تحلیل، طراحی و بهینه‌سازی عملکرد سیستم فراهم می‌آورد. مطالعه و اجرای این شبیه سازی علاوه بر افزایش درک مفاهیم کنترل حرکت، زمینه مناسبی برای توسعه سامانه‌های رباتیکی پیشرفته در کاربردهای صنعتی و پژوهشی ایجاد می‌کند.
