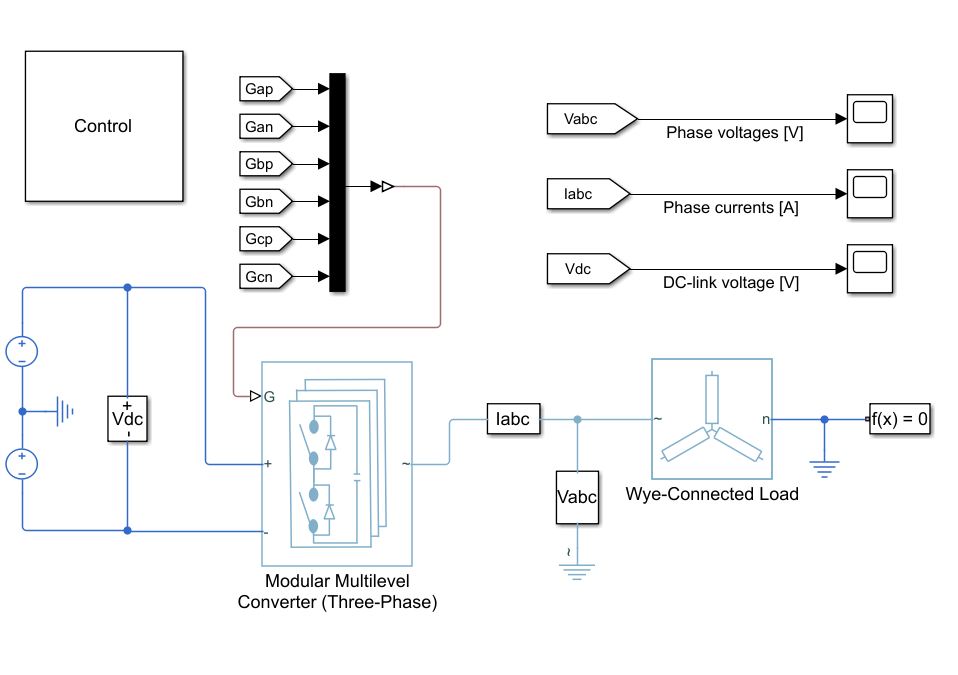

این مثال نشان میدهد که چگونه میتوان یک مبدل چند سطحی مدولار (MMC) سه فاز را در حالت باز کنترل کرد. هر بازوی MMC شامل چهار زیرمدول نیمهپل است. یک ساختار RLC سری متصل به وایه بار سیستم را تأمین میکند.
مقدمه
مبدلهای چند سطحی مدولار (MMC) به عنوان یکی از تکنولوژیهای پیشرفته در زمینه تبدیل انرژی الکتریکی شناخته میشوند. این مبدلها به دلیل قابلیت انعطافپذیری و کارایی بالا در کاربردهای مختلفی از جمله انتقال انرژی الکتریکی و سیستمهای قدرت استفاده میشوند. در این مدل، ما به بررسی یک مبدل سه فاز مدولار میپردازیم که به صورت باز کنترل میشود.
ساختار مبدل
مبدل سه فاز مدولار شامل چندین زیرمدول است که به صورت سری به یکدیگر متصل شدهاند. هر زیرمدول از یک نیمهپل تشکیل شده است که میتواند به صورت مستقل کنترل شود. این ساختار به ما این امکان را میدهد که ولتاژ و جریان خروجی را به دقت تنظیم کنیم و در نتیجه عملکرد بهتری را در سیستمهای قدرت ارائه دهیم.
بار سیستم
در این مدل، بار سیستم از یک ساختار RLC سری تشکیل شده است که به صورت وایه متصل شده است. این نوع بار به ما این امکان را میدهد که رفتار دینامیکی سیستم را به خوبی بررسی کنیم و تأثیرات مختلف را بر روی ولتاژ و جریان مشاهده کنیم.
نتایج شبیهسازی

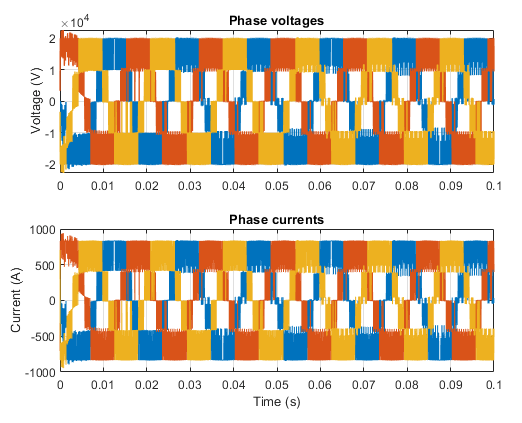

شبیهسازیهای انجام شده با استفاده از ابزار Simscape Logging نتایج جالبی را به همراه داشته است. نمودارهای زیر ولتاژها و جریانهای فاز را نشان میدهند. این نتایج به ما کمک میکنند تا عملکرد مبدل را در شرایط مختلف بار و کنترل بررسی کنیم.
تحلیل نتایج
با توجه به نتایج شبیهسازی، میتوانیم مشاهده کنیم که ولتاژ و جریان فازها تحت تأثیر تغییرات بار و تنظیمات کنترل قرار میگیرند. این تغییرات میتوانند به ما اطلاعاتی درباره پایداری سیستم و قابلیت اطمینان آن ارائه دهند. همچنین، این نتایج میتوانند به ما کمک کنند تا بهینهسازیهای لازم را در طراحی مبدل انجام دهیم.
کاربردهای مبدلهای مدولار
مبدلهای چند سطحی مدولار در بسیاری از کاربردها مورد استفاده قرار میگیرند. از جمله این کاربردها میتوان به انتقال انرژی الکتریکی در فواصل طولانی، سیستمهای انرژی تجدیدپذیر، و بهبود کیفیت توان در شبکههای برق اشاره کرد. این مبدلها به دلیل قابلیت کنترل دقیق و انعطافپذیری بالا، به عنوان گزینهای مناسب برای این نوع کاربردها شناخته میشوند.
نتیجهگیری
در این مثال، ما به بررسی یک مبدل چند سطحی مدولار سه فاز پرداختیم و نتایج شبیهسازیهای انجام شده را تحلیل کردیم. این مبدلها با توجه به ساختار پیچیده و قابلیتهای بالای خود، نقش مهمی در سیستمهای قدرت مدرن ایفا میکنند. با پیشرفت تکنولوژی و افزایش نیاز به سیستمهای انرژی پایدار، انتظار میرود که استفاده از مبدلهای مدولار در آینده بیشتر شود.
منابع
برای اطلاعات بیشتر در مورد مبدلهای چند سطحی مدولار و کاربردهای آنها، میتوانید به مستندات Simscape Electrical و منابع دیگر مراجعه کنید. این مستندات شامل مثالها، بلوکها و اطلاعات مرجع دیگری هستند که میتوانند به درک بهتر این تکنولوژی کمک کنند.
“`
همه چیز، یکجا، آماده دانلود!
لینک دانلود ویژه اعضا سایت
هر بازوی مبدل چند زیرمدول دارد؟
هر بازوی مبدل معمولاً شامل چهار زیرمدول نیمهپل است که به صورت سری به یکدیگر متصل شدهاند.
چه مزایایی برای استفاده از مبدلهای مدولار وجود دارد؟
مزایای اصلی شامل انعطافپذیری، کنترل دقیق و قابلیت اطمینان بالا در سیستمهای قدرت است.
این مبدلها در کاربردهایی مانند انتقال انرژی الکتریکی در فواصل طولانی، سیستمهای انرژی تجدیدپذیر و بهبود کیفیت توان در شبکههای برق استفاده میشوند.
