چکیده

در این مقاله، به بررسی عملکرد و کنترل ولتاژ در یک اینورتر سه‌فاز مبتنی بر IGBT پرداخته می‌شود. اینورترهای سه‌فاز از اجزای کلیدی در سیستم‌های قدرت الکترونیکی مدرن هستند که در کاربردهایی مانند درایو موتورهای AC، سیستم‌های انرژی تجدیدپذیر و شبکه‌های هوشمند استفاده می‌شوند. هدف اصلی این مقاله، تحلیل روش کنترل ولتاژ خروجی، بررسی ساختار کلیدزنی IGBT و همچنین ارائه دیدگاه شبیه‌سازی در نرم‌افزار Matlab/Simulink است. علاوه بر این، مفهوم استفاده از مدل‌های میانگین (Averaged Switch) برای کاهش پیچیدگی محاسباتی نیز مورد بررسی قرار می‌گیرد.

مقدمه

اینورتر سه‌فاز یک مبدل الکترونیک قدرت است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می‌کند. اینورترهای مدرن معمولاً از نیمه‌هادی‌های قدرت مانند IGBT (Insulated Gate Bipolar Transistor) استفاده می‌کنند که قابلیت کلیدزنی سریع و راندمان بالا دارند. یکی از چالش‌های اصلی در طراحی اینورترها، کنترل دقیق ولتاژ خروجی و کاهش هارمونیک‌ها است. در نتیجه، روش‌های کنترلی پیشرفته مانند PWM (Pulse Width Modulation) و کنترل برداری برای دستیابی به کیفیت توان بالا استفاده می‌شوند.

ساختار اینورتر سه‌فاز

اینورتر سه‌فاز معمولاً از سه بازوی کلیدزنی تشکیل شده است که هر بازو شامل دو کلید IGBT به همراه دیود موازی می‌باشد. با کنترل زمان روشن و خاموش شدن این کلیدها، می‌توان ولتاژ AC مورد نظر را در خروجی تولید کرد. در مدل ارائه شده، IGBTها به عنوان کلیدهای اصلی استفاده شده‌اند.

در شبیه‌سازی‌های دقیق، مدل سوئیچینگ IGBT باعث افزایش زمان محاسباتی می‌شود. به همین دلیل در بسیاری از موارد، از مدل‌های میانگین (Averaged Switches) استفاده می‌شود که رفتار کلی سیستم را بدون در نظر گرفتن سوئیچینگ لحظه‌ای مدل می‌کند.

روش کنترل ولتاژ

کنترل ولتاژ در اینورتر سه‌فاز معمولاً بر اساس تنظیم دامنه و فرکانس ولتاژ خروجی انجام می‌شود. یکی از روش‌های رایج، استفاده از کنترل حلقه بسته (Closed-loop Control) است که در آن ولتاژ خروجی اندازه‌گیری شده و با مقدار مرجع مقایسه می‌شود. خطای حاصل وارد کنترل‌کننده (معمولاً PI یا PID) شده و سیگنال کنترلی برای تولید PWM اصلاح می‌شود.

در این ساختار، هدف اصلی حفظ ولتاژ خروجی در مقدار مطلوب حتی در شرایط تغییر بار است. این موضوع در کاربردهای صنعتی از اهمیت بالایی برخوردار است.

مدل‌سازی در Matlab/Simulink

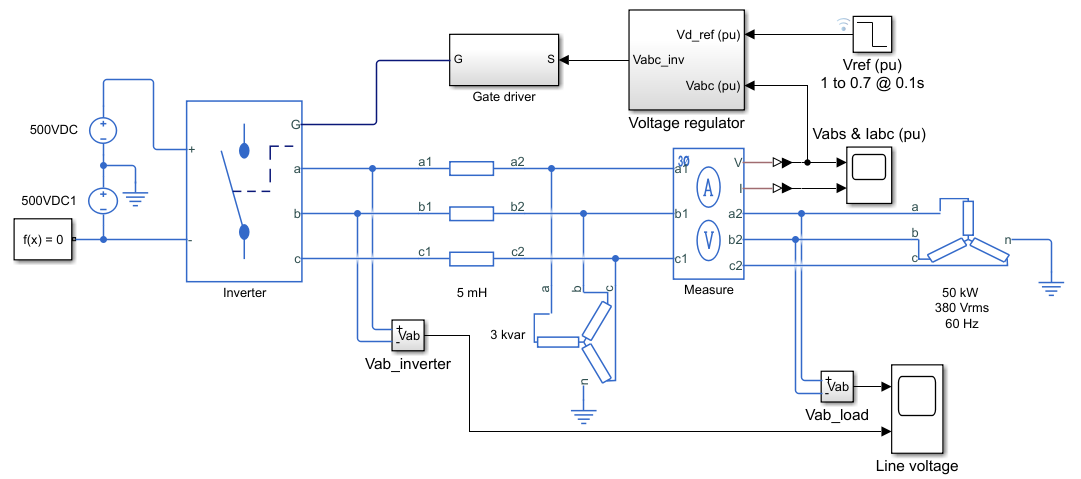

در محیط Matlab/Simulink، مدل اینورتر سه‌فاز با استفاده از بلوک‌های Simscape Electrical قابل پیاده‌سازی است. در این مدل:

• منبع DC به عنوان ورودی سیستم تعریف می‌شود.
• اینورتر سه‌فاز با استفاده از IGBT یا Averaged Switch مدل می‌شود.
• بار سه‌فاز (R یا RL) در خروجی قرار دارد.
• سیستم کنترل شامل حلقه ولتاژ و تولیدکننده PWM است.

استفاده از Simscape Logging امکان مشاهده شکل موج‌های جریان و ولتاژ را فراهم می‌کند که برای تحلیل دینامیکی سیستم بسیار مهم است.

استفاده از مدل Averaged Switch

یکی از نکات مهم در شبیه‌سازی اینورترها، کاهش زمان محاسبات است. در مدل دقیق، کلیدهای IGBT با فرکانس بالا سوئیچ می‌شوند که باعث افزایش بار محاسباتی می‌شود. برای حل این مشکل، از Averaged Switch استفاده می‌شود.

در این روش، به جای مدل‌سازی کلیدزنی لحظه‌ای، اثر متوسط سیگنال‌های PWM در یک دوره زمانی محاسبه می‌شود. این کار باعث می‌شود شبیه‌سازی سریع‌تر انجام شود و برای کاربردهای Real-Time مناسب‌تر باشد.

نتایج شبیه‌سازی

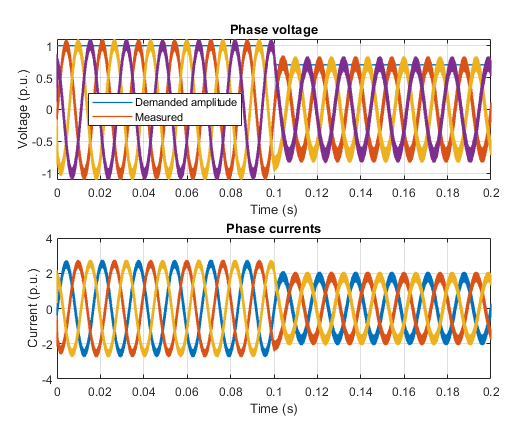

نتایج شبیه‌سازی نشان می‌دهد که ولتاژهای فاز خروجی به صورت سینوسی و متعادل تولید می‌شوند. همچنین جریان‌های فاز مطابق با بار متصل شده تغییر می‌کنند. در حالت کنترل مناسب، اعوجاج هارمونیکی (THD) کاهش یافته و کیفیت توان بهبود می‌یابد.

در تحلیل نتایج، مشاهده می‌شود که سیستم کنترل قادر است ولتاژ خروجی را در مقدار مرجع نگه دارد حتی در شرایط تغییر بار.

بحث و تحلیل

کنترل ولتاژ در اینورتر سه‌فاز یکی از موضوعات کلیدی در الکترونیک قدرت است. انتخاب نوع کنترل‌کننده، روش مدولاسیون و مدل‌سازی کلیدها تأثیر مستقیم بر عملکرد سیستم دارد. استفاده از IGBTها باعث افزایش راندمان می‌شود، اما نیاز به کنترل دقیق دارند.

از سوی دیگر، استفاده از مدل‌های میانگین در شبیه‌سازی، اگرچه دقت سوئیچینگ را کاهش می‌دهد، اما سرعت تحلیل را به طور قابل توجهی افزایش می‌دهد که در طراحی اولیه سیستم بسیار مفید است.

نتیجه‌گیری

در این مقاله، عملکرد یک اینورتر سه‌فاز با کنترل ولتاژ بررسی شد. نشان داده شد که استفاده از کنترل حلقه بسته و مدولاسیون PWM می‌تواند ولتاژ خروجی پایدار و با کیفیت بالا تولید کند. همچنین استفاده از شبیه‌سازی در Matlab/Simulink امکان تحلیل دقیق رفتار سیستم را فراهم می‌کند. در نهایت، استفاده از Averaged Switch به عنوان یک روش ساده‌سازی مدل، در کاهش زمان محاسباتی بسیار مؤثر است.

کلیدواژه‌ها

اینورتر سه‌فاز، IGBT، کنترل ولتاژ، PWM، Matlab/Simulink، Averaged Switch، الکترونیک قدرت، کنترل حلقه بسته
