چکیده

شبیه‌سازی سیستم‌های قدرت دریایی یکی از حوزه‌های پیشرفته در مهندسی برق قدرت و سیستم‌های انرژی است که به دلیل پیچیدگی بالای ساختار، تنوع بارها و رفتار دینامیکی منابع تولید انرژی، اهمیت ویژه‌ای دارد. در این شبیه‌سازی، یک سیستم قدرت الکتریکی نیم‌کشتی دریایی شامل ژنراتور توربین گازی، ژنراتور دیزلی، بار پایه، بار هتل، سیستم پیشرانش الکتریکی و بوسترهای کمکی مورد بررسی قرار می‌گیرد. هدف اصلی، تحلیل رفتار دینامیکی توان تولیدی و مصرفی در شرایط مختلف عملیاتی کشتی و بررسی پاسخ سیستم در برابر تغییرات پله‌ای و تدریجی بارها است. این شبیه‌سازی با استفاده از محیط Matlab/Simulink و ابزار Simscape انجام شده و نتایج آن رفتار واقعی سیستم‌های قدرت دریایی را به خوبی بازتاب می‌دهد.

مقدمه

در کشتی‌های مدرن، استفاده از سیستم‌های پیشرانش الکتریکی به جای سیستم‌های مکانیکی سنتی باعث افزایش راندمان، کاهش مصرف سوخت و بهبود کنترل‌پذیری شده است. در این نوع سیستم‌ها، توان الکتریکی توسط چندین منبع تولید شده و سپس به مصرف‌کننده‌های مختلف از جمله موتورهای پیشرانش، بارهای خدماتی (Hotel Load) و تجهیزات کمکی مانند بوسترها توزیع می‌شود.

یکی از چالش‌های اصلی در طراحی چنین سیستم‌هایی، مدیریت تغییرات ناگهانی بار و حفظ پایداری شبکه قدرت کشتی است. به همین دلیل، شبیه‌سازی دقیق دینامیک سیستم در نرم‌افزارهایی مانند Matlab اهمیت زیادی دارد. در این شبیه‌سازی، رفتار سیستم در بازه زمانی 0 تا 60 ثانیه و در شرایط تغییرات مختلف بار بررسی شده است.

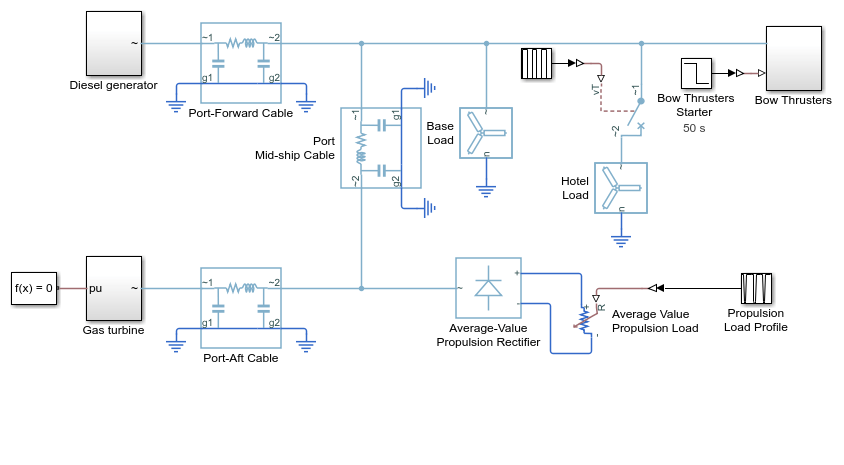

ساختار کلی سیستم قدرت

سیستم مورد مطالعه شامل اجزای اصلی زیر است که هر کدام نقش مهمی در عملکرد کلی سیستم دارند:

• ژنراتور توربین گازی 30 MVA با آلترناتور روتور گرد
• ژنراتور دیزلی 5 MVA با آلترناتور قطب برجسته
• بار پایه (Base Load) معادل 11.5 MVA
• بار هتل سوئیچ‌شونده 6 MVA
• یکسوکننده پیشرانش الکتریکی با توان متوسط 20 MVA
• بوسترهای کمان (Bow Thrusters) با راه‌اندازی مستقیم 1 MVA

این ساختار نشان‌دهنده یک سیستم قدرت ترکیبی است که در آن تولید و مصرف به صورت پویا و وابسته به شرایط عملیاتی کشتی تغییر می‌کند.

مدل‌سازی در Matlab/Simulink

مدل‌سازی این سیستم در محیط Matlab/Simulink و با استفاده از کتابخانه Simscape Electrical انجام شده است. در این مدل، ژنراتورها به صورت منابع ولتاژ سه‌فاز با دینامیک داخلی مدل‌سازی شده‌اند. بارها نیز به صورت بلوک‌های قابل تغییر در زمان (Time-Variant Loads) تعریف شده‌اند.

برای شبیه‌سازی دقیق رفتار سیستم، از مدل‌های متوسط (Average Value Models) برای یکسوکننده پیشرانش استفاده شده است تا علاوه بر کاهش پیچیدگی محاسباتی، رفتار دینامیکی واقعی سیستم نیز حفظ شود.

همچنین تغییرات بارها به صورت رویدادهای زمانی تعریف شده‌اند تا بتوان اثرات گذرا (Transient Response) را به صورت دقیق مشاهده کرد.

سناریوی تغییرات عملیاتی

در این شبیه‌سازی، سیستم در بازه زمانی 60 ثانیه‌ای تحت مجموعه‌ای از تغییرات بار قرار می‌گیرد که به صورت مرحله‌ای تعریف شده‌اند:

• در t = 10 ثانیه: بار هتل از مدار خارج می‌شود
• در t = 20 ثانیه: سیستم پیشرانش شروع به افزایش توان می‌کند
• در t = 30 ثانیه: حالت حرکت کامل (Full Power Ahead) فعال می‌شود
• در t = 40 ثانیه: کاهش توان پیشرانش آغاز می‌شود
• در t = 50 ثانیه: بوسترهای کمان روشن می‌شوند
• در t = 60 ثانیه: بار هتل مجدداً به سیستم متصل می‌شود

این توالی تغییرات به منظور بررسی پایداری سیستم در شرایط عملیاتی واقعی کشتی طراحی شده است، جایی که بارها به صورت ناگهانی و یا تدریجی تغییر می‌کنند.

رفتار ژنراتورها در شبیه‌سازی

یکی از مهم‌ترین بخش‌های تحلیل، بررسی توان خروجی ژنراتور توربین گازی و ژنراتور دیزلی است. ژنراتور توربین گازی به عنوان منبع اصلی تولید توان در سیستم عمل کرده و تغییرات بار پیشرانش را به سرعت دنبال می‌کند. در مقابل، ژنراتور دیزلی نقش پشتیبان و تثبیت‌کننده شبکه را بر عهده دارد.

در لحظه شروع افزایش بار پیشرانش، مشاهده می‌شود که توان خروجی ژنراتور گازی به طور قابل توجهی افزایش یافته و بخش عمده بار را تأمین می‌کند. در همین حال، ژنراتور دیزلی تلاش می‌کند نوسانات توان را کاهش داده و پایداری فرکانس سیستم را حفظ کند.

تحلیل بارهای سیستم

بار پایه (Base Load) در این سیستم به صورت یک بار دائمی در نظر گرفته شده است که نمایانگر مصرف عمومی کشتی است. بار هتل نیز شامل سیستم‌های روشنایی، تهویه و تجهیزات رفاهی است که در زمان‌های مشخص وارد یا خارج از مدار می‌شود.

بار پیشرانش الکتریکی مهم‌ترین بخش مصرف‌کننده انرژی در این سیستم است. این بار دارای رفتار دینامیکی بوده و به صورت تدریجی افزایش و کاهش می‌یابد. استفاده از مدل یکسوکننده متوسط باعث شده است که رفتار این بار به صورت نرم و قابل کنترل در شبیه‌سازی نمایش داده شود.

بوسترهای کمان نیز در زمان مانور کشتی فعال شده و بار اضافی قابل توجهی به سیستم تحمیل می‌کنند. این بخش معمولاً در زمان‌های کوتاه اما بحرانی مورد استفاده قرار می‌گیرد.

تحلیل نتایج شبیه‌سازی

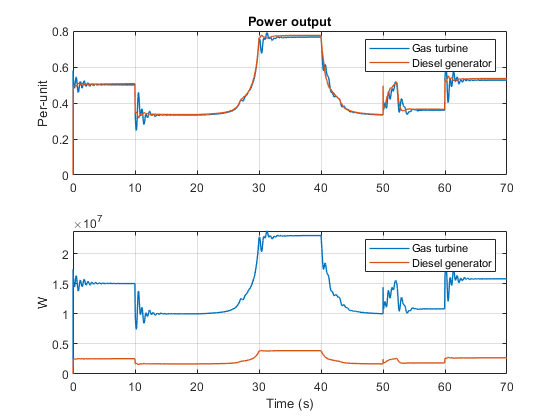

نتایج به دست آمده از شبیه‌سازی نشان می‌دهد که سیستم در مواجهه با تغییرات سریع بار، رفتار پایداری از خود نشان می‌دهد. در لحظه تغییرات پله‌ای بار، نوسانات گذرای توان در ژنراتورها مشاهده می‌شود اما این نوسانات در مدت زمان کوتاهی میرا می‌شوند.

توان خروجی ژنراتور توربین گازی به عنوان منبع اصلی انرژی، بیشترین تغییرات را تجربه می‌کند. این موضوع نشان‌دهنده نقش کلیدی این ژنراتور در تأمین توان پیشرانش است. در مقابل، ژنراتور دیزلی نقش تنظیم‌کننده داشته و به کاهش نوسانات کمک می‌کند.

در زمان اتصال مجدد بار هتل در ثانیه 60، سیستم مجدداً وارد حالت تعادل جدیدی می‌شود که نشان‌دهنده توانایی شبکه در مدیریت بارهای متغیر است.

جمع‌بندی

در این شبیه‌سازی، یک سیستم قدرت الکتریکی دریایی پیچیده مورد بررسی قرار گرفت که شامل منابع تولید متعدد و بارهای متغیر زمانی بود. نتایج نشان داد که استفاده از ترکیب ژنراتور گازی و دیزلی در کنار مدل‌سازی دقیق بارها، امکان تحلیل رفتار دینامیکی سیستم را فراهم می‌کند.

همچنین استفاده از Matlab/Simulink و Simscape Electrical نقش مهمی در درک بهتر پدیده‌های گذرا و طراحی سیستم‌های پایدار برای کشتی‌های مدرن ایفا می‌کند. این نوع شبیه‌سازی‌ها می‌توانند به عنوان ابزار مهمی در طراحی و بهینه‌سازی سیستم‌های قدرت دریایی مورد استفاده قرار گیرند.
