چکیده
در این شبیهسازی، رفتار یک مبدل DC-DC از نوع Buck Converter تحت تأثیر تلرانس قطعات، محدودیتهای عملیاتی و رویدادهای خطا مورد بررسی قرار گرفته است. هدف اصلی این شبیهسازی تحلیل پایداری و عملکرد سیستم در شرایط نزدیک به واقعیت صنعتی است، جایی که مقادیر عناصر الکترونیکی مانند مقاومت، سلف و خازن دارای عدم قطعیت بوده و ممکن است در طول زمان دچار خرابی شوند. در این مطالعه، علاوه بر بررسی عملکرد کلی مبدل، تأثیر فعالسازی خطای خازن در زمان 1.5 میلیثانیه نیز تحلیل شده است.

مقدمه
مبدلهای DC-DC از جمله Buck Converter از مهمترین اجزای الکترونیک قدرت در سیستمهای مدرن محسوب میشوند. این مبدلها وظیفه کاهش سطح ولتاژ DC ورودی به یک سطح پایینتر و پایدارتر را بر عهده دارند. در کاربردهای صنعتی، مخابراتی و سیستمهای انرژی تجدیدپذیر، عملکرد پایدار این مبدلها اهمیت حیاتی دارد.
در شرایط واقعی، قطعات مورد استفاده در مبدلها دارای تلرانس ساخت هستند و مقادیر دقیق نامی آنها ممکن است تغییر کند. علاوه بر این، عوامل محیطی و تنشهای الکتریکی میتوانند منجر به خرابی ناگهانی یا تدریجی قطعات شوند. بنابراین بررسی رفتار سیستم تحت شرایط خطا برای طراحی کنترلکنندههای مقاوم ضروری است. این شبیهسازی به بررسی همین موضوع میپردازد.
مدلسازی مبدل Buck
مبدل Buck شامل چهار جزء اصلی است: کلید قدرت (MOSFET)، دیود، سلف و خازن. وظیفه اصلی این ساختار، کنترل انرژی منتقل شده از منبع به بار از طریق تغییر چرخه کاری (Duty Cycle) سیگنال PWM است.

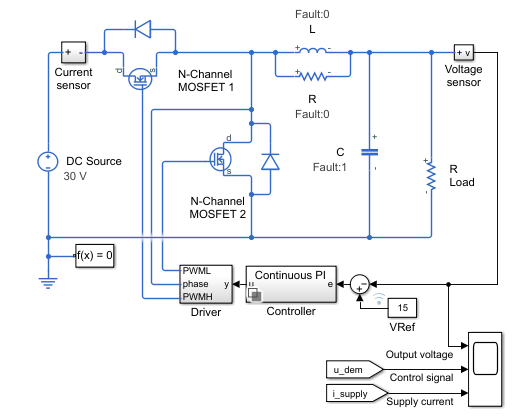

در این شبیهسازی، مدل به صورت دقیق در محیط Simscape طراحی شده است تا رفتار واقعی اجزای فیزیکی بهتر بازسازی شود. پارامترهای مقاومت، سلف و خازن دارای تلرانس تعریف شده هستند که باعث ایجاد تغییرات جزئی در پاسخ سیستم میشود.
تلرانس قطعات و اهمیت آن
تلرانس قطعات به معنای میزان انحراف مقدار واقعی یک قطعه از مقدار نامی آن است. به عنوان مثال، یک مقاومت 10 اهم ممکن است در واقع 9.5 یا 10.5 اهم باشد. این اختلاف کوچک در سیستمهای سوئیچینگ میتواند باعث تغییر در پاسخ دینامیکی شود.
در مبدل Buck، تغییر در مقدار سلف باعث تغییر در ریپل جریان و پایداری سیستم میشود. همچنین تغییر در ظرفیت خازن بر میزان ریپل ولتاژ خروجی تأثیر مستقیم دارد. این شبیهسازی نشان میدهد که حتی تلرانسهای کوچک نیز میتوانند در عملکرد نهایی سیستم اثرگذار باشند.
مدلسازی خطاها (Fault Modeling)
یکی از بخشهای مهم این شبیهسازی، تعریف خطاهای احتمالی در قطعات است. خطاها میتوانند شامل اتصال کوتاه، قطع مدار یا تغییر شدید در پارامترهای قطعه باشند. در این مدل، برای هر یک از R، L و C شرایط خطا تعریف شده است.
نکته مهم در این شبیهسازی، فعالسازی خطای خازن در زمان 1.5 میلیثانیه است. این رویداد باعث ایجاد تغییر ناگهانی در ولتاژ خروجی شده و عملکرد کنترلکننده را به چالش میکشد.
کنترلکننده PI و نقش آن
کنترلکننده PI یکی از پرکاربردترین کنترلکنندهها در سیستمهای قدرت است. این کنترلکننده با استفاده از دو بخش تناسبی (P) و انتگرالی (I)، خطای بین ولتاژ مرجع و ولتاژ خروجی را کاهش میدهد.
در این شبیهسازی، کنترلکننده PI وظیفه تنظیم چرخه کاری PWM را بر عهده دارد. زمانی که خطا در سیستم رخ میدهد، کنترلکننده با تغییر duty cycle تلاش میکند ولتاژ خروجی را به مقدار مرجع بازگرداند.
سیگنال PWM و عملکرد سوئیچینگ
سیگنال PWM (Pulse Width Modulation) اساس کار مبدل Buck است. با تغییر پهنای پالس، مقدار انرژی منتقل شده به بار کنترل میشود. در این شبیهسازی، کنترلکننده PI سیگنال کنترلی را تولید کرده و این سیگنال به ورودی گیت MOSFET اعمال میشود.
در شرایط وقوع خطا، تغییرات در سیگنال کنترل به وضوح قابل مشاهده است. افزایش یا کاهش ناگهانی در duty cycle نشاندهنده تلاش سیستم برای جبران خطا میباشد.

نتایج شبیهسازی

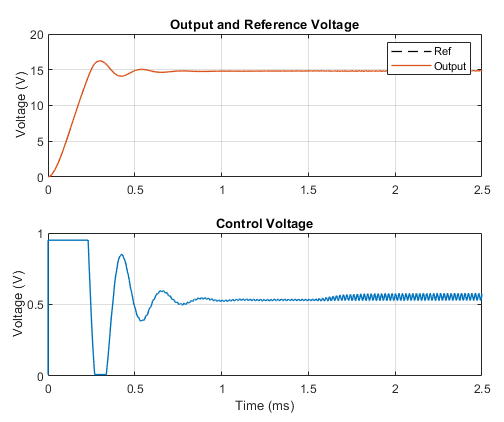

نتایج حاصل از شبیهسازی نشان میدهد که در شرایط بدون خطا، ولتاژ خروجی به خوبی مقدار مرجع را دنبال میکند. اما با فعال شدن خطای خازن در زمان 1.5 میلیثانیه، یک افت ناگهانی در ولتاژ خروجی مشاهده میشود.
کنترلکننده PI پس از وقوع خطا وارد عمل شده و با افزایش duty cycle سعی در جبران افت ولتاژ دارد. با این حال، به دلیل محدودیتهای فیزیکی و تأخیر سیستم، یک گذرای قابل مشاهده در خروجی ایجاد میشود.
همچنین اثر تلرانس قطعات در پاسخ گذرا سیستم قابل مشاهده است. این تغییرات باعث افزایش اندک ریپل ولتاژ و تغییر در سرعت همگرایی سیستم میشوند.
بررسی رفتار کنترلکنندههای مختلف PI

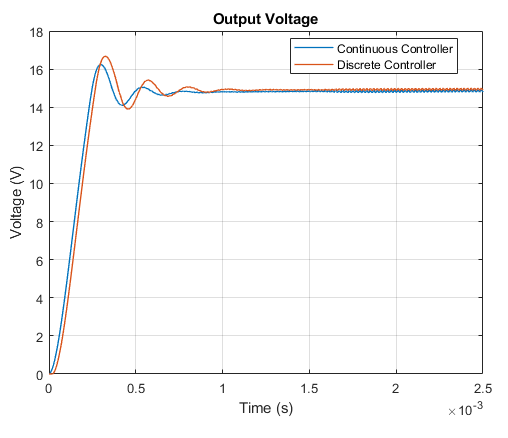

در بخش دیگر شبیهسازی، چندین پیادهسازی مختلف از کنترلکننده PI مورد بررسی قرار گرفته است. تفاوت در ضرایب تنظیمی باعث تغییر در سرعت پاسخ، میزان فراجهش و پایداری سیستم میشود.
کنترلکنندههای با بهره بالاتر، پاسخ سریعتری دارند اما ممکن است باعث نوسانات بیشتر شوند. در مقابل، کنترلکنندههای محافظهکارانهتر پاسخ نرمتری ارائه میدهند اما زمان نشست طولانیتری دارند.
بحث و تحلیل
این شبیهسازی نشان میدهد که طراحی یک مبدل Buck تنها محدود به انتخاب مقادیر نامی قطعات نیست، بلکه باید اثر تلرانسها و خطاهای احتمالی نیز در نظر گرفته شود. در سیستمهای واقعی، عدم توجه به این موارد میتواند منجر به کاهش پایداری یا حتی خرابی کامل سیستم شود.
استفاده از کنترلکننده PI اگرچه ساده و رایج است، اما در شرایط خطا نیاز به تنظیم دقیق دارد. در برخی موارد، استفاده از کنترلکنندههای پیشرفتهتر مانند کنترلکنندههای تطبیقی یا مقاوم میتواند عملکرد بهتری ارائه دهد.

نتیجهگیری
در این شبیهسازی، رفتار مبدل Buck تحت شرایط تلرانس قطعات و وقوع خطا مورد بررسی قرار گرفت. نتایج نشان داد که خطای خازن تأثیر قابل توجهی بر ولتاژ خروجی دارد و کنترلکننده PI قادر است تا حدی این اثر را جبران کند. با این حال، وجود تأخیر و محدودیتهای فیزیکی باعث ایجاد گذرای قابل مشاهده در سیستم میشود.
این شبیهسازی اهمیت در نظر گرفتن شرایط غیرایدهآل در طراحی سیستمهای الکترونیک قدرت را نشان میدهد و میتواند به عنوان پایهای برای توسعه روشهای کنترل پیشرفتهتر مورد استفاده قرار گیرد.
