مقدمه

اندازه‌گیری کرنش یکی از مهم‌ترین مباحث در حوزه مهندسی مکانیک، عمران، هوافضا و مهندسی برق است. بسیاری از سامانه‌های صنعتی و تحقیقاتی برای بررسی میزان تغییر شکل قطعات، اندازه‌گیری تنش‌های مکانیکی و کنترل سلامت سازه‌ها از کرنش‌سنج‌ها استفاده می‌کنند. دقت این اندازه‌گیری‌ها نقش بسیار مهمی در تحلیل رفتار سازه‌ها، کنترل کیفیت محصولات و پایش تجهیزات صنعتی دارد.

یکی از متداول‌ترین روش‌های اندازه‌گیری کرنش، استفاده از کرنش‌سنج مقاومتی (Strain Gauge) در کنار پل وتستون (Wheatstone Bridge) است. این ساختار قادر است تغییرات بسیار کوچک مقاومت الکتریکی را به ولتاژ قابل اندازه‌گیری تبدیل کند. در محیط Simscape و Matlab می‌توان این مجموعه را به‌صورت دقیق مدل‌سازی کرد و عملکرد آن را تحت شرایط مختلف مورد بررسی قرار داد. این شبیه‌سازی علاوه بر نمایش رفتار الکتریکی مدار، امکان تحلیل اثر تلرانس قطعات، پاسخ دینامیکی مدار و کیفیت سیگنال خروجی را نیز فراهم می‌کند.

کرنش‌سنج چیست؟

کرنش‌سنج یا Strain Gauge یک حسگر مقاومتی است که با اعمال نیرو یا تغییر شکل مکانیکی، مقدار مقاومت الکتریکی آن تغییر می‌کند. این تغییر مقاومت معمولاً بسیار کوچک است و مستقیماً قابل اندازه‌گیری نیست؛ به همین دلیل از مدارهای تقویت‌کننده و پل‌های اندازه‌گیری استفاده می‌شود.

زمانی که قطعه تحت کشش قرار می‌گیرد، طول کرنش‌سنج افزایش یافته و سطح مقطع آن کاهش پیدا می‌کند. در نتیجه مقاومت الکتریکی افزایش می‌یابد. برعکس، در هنگام فشار، مقاومت کاهش پیدا می‌کند. این تغییرات مقاومت متناسب با میزان کرنش وارد شده بوده و مبنای اندازه‌گیری بسیاری از تجهیزات صنعتی محسوب می‌شود.

پل وتستون و نقش آن در اندازه‌گیری کرنش

از آنجا که تغییر مقاومت کرنش‌سنج بسیار ناچیز است، استفاده از پل وتستون بهترین راهکار برای تبدیل این تغییرات کوچک به اختلاف ولتاژ قابل اندازه‌گیری است. پل وتستون از چهار مقاومت تشکیل شده است که یکی از آن‌ها کرنش‌سنج است. هنگامی که مقاومت کرنش‌سنج تغییر می‌کند، تعادل پل به هم خورده و اختلاف ولتاژی در خروجی ایجاد می‌شود.

این اختلاف ولتاژ معمولاً در حد میلی‌ولت یا حتی میکروولت است و به همین دلیل برای اندازه‌گیری دقیق نیاز به یک تقویت‌کننده تفاضلی وجود دارد. ترکیب پل وتستون و تقویت‌کننده تفاضلی یکی از رایج‌ترین ساختارهای اندازه‌گیری در سامانه‌های ابزار دقیق محسوب می‌شود.

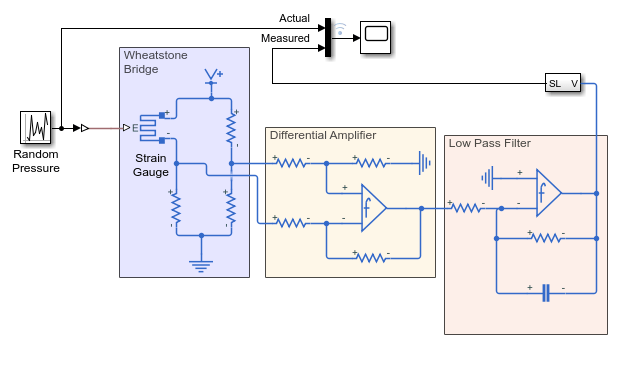

ساختار مدل شبیه‌سازی در Simscape

در این شبیه‌سازی، یک کرنش‌سنج به‌عنوان یکی از بازوهای پل وتستون مدل شده است. خروجی پل به یک تقویت‌کننده تفاضلی متصل می‌شود تا اختلاف ولتاژ ایجاد شده تقویت گردد. سپس یک تقویت‌کننده عملیاتی دیگر وظیفه افزایش دامنه سیگنال و همچنین حذف نویزهای فرکانس بالا را بر عهده دارد.

در این ساختار، از مدل‌های سطح سیستم برای تقویت‌کننده‌های عملیاتی استفاده شده است. برخلاف مدل‌های ترانزیستوری که شامل جزئیات داخلی هستند، در این مدل تنها پارامترهای مهم عملکردی نظیر بهره حلقه باز، پهنای باند و حداکثر نرخ تغییر ولتاژ (Slew Rate) توسط کاربر تعیین می‌شود. این روش باعث افزایش سرعت شبیه‌سازی و کاهش پیچیدگی مدل خواهد شد.

تقویت‌کننده تفاضلی

اختلاف ولتاژ خروجی پل وتستون بسیار کوچک است و در بسیاری از کاربردها مستقیماً قابل استفاده نیست. بنابراین اولین تقویت‌کننده عملیاتی به‌عنوان یک تقویت‌کننده تفاضلی عمل می‌کند و اختلاف ولتاژ دو سر پل را با دقت بالا تقویت می‌کند.

این مرحله اهمیت بسیار زیادی در کیفیت اندازه‌گیری دارد، زیرا علاوه بر افزایش دامنه سیگنال، نویزهای مشترک موجود روی هر دو ورودی نیز تا حد زیادی حذف می‌شوند. به همین دلیل استفاده از تقویت‌کننده تفاضلی یکی از اصول طراحی مدارهای ابزار دقیق به شمار می‌رود.

تقویت‌کننده دوم و فیلتر پایین‌گذر

پس از تقویت اولیه، سیگنال وارد مرحله دوم می‌شود. در این بخش علاوه بر افزایش بیشتر دامنه سیگنال، یک فیلتر پایین‌گذر نیز پیاده‌سازی شده است. این فیلتر وظیفه حذف نویزهای فرکانس بالا و جلوگیری از ورود اغتشاشات الکتریکی به سیستم اندازه‌گیری را بر عهده دارد.

در بسیاری از کاربردهای صنعتی، سیگنال خروجی کرنش‌سنج تحت تأثیر نویز تجهیزات قدرت، کلیدزنی مبدل‌ها و نویز محیط قرار می‌گیرد. وجود فیلتر پایین‌گذر باعث می‌شود خروجی نهایی نرم‌تر، پایدارتر و قابل اعتمادتر باشد.

پارامترهای قابل تنظیم در مدل

یکی از مزایای این شبیه‌سازی، امکان تعیین پارامترهای مختلف تقویت‌کننده‌های عملیاتی توسط کاربر است. از جمله مهم‌ترین این پارامترها می‌توان به بهره حلقه باز، پهنای باند، نرخ تغییر ولتاژ و سایر مشخصات دینامیکی اشاره کرد.

این ویژگی به طراح اجازه می‌دهد رفتار مدار را با استفاده از انواع مختلف تقویت‌کننده‌های عملیاتی بررسی کرده و مناسب‌ترین گزینه را برای کاربرد مورد نظر انتخاب کند.

نقش فیلتر پایین‌گذر در پاسخ دینامیکی مدار

نتایج شبیه‌سازی نشان می‌دهد که پاسخ دینامیکی این مدار عمدتاً توسط فیلتر پایین‌گذر تعیین می‌شود. مقدار مقاومت و خازن موجود در این فیلتر ثابت زمانی مدار را مشخص کرده و سرعت پاسخ سیستم را کنترل می‌کند.

هرچه ثابت زمانی بزرگ‌تر باشد، خروجی آرام‌تر تغییر کرده و نویز بیشتری حذف می‌شود، اما سرعت پاسخ کاهش پیدا می‌کند. در مقابل، کاهش ثابت زمانی باعث افزایش سرعت پاسخ خواهد شد، هرچند ممکن است نویز بیشتری در خروجی مشاهده شود.

اثر پهنای باند و Slew Rate تقویت‌کننده عملیاتی

یکی از نکات مهم این مدل آن است که پهنای باند و حداکثر نرخ تغییر ولتاژ تقویت‌کننده عملیاتی تأثیر چندانی بر پاسخ پله سیستم ندارند. علت این موضوع آن است که رفتار دینامیکی مدار عمدتاً توسط فیلتر پایین‌گذر تعیین می‌شود و محدودیت‌های داخلی تقویت‌کننده عملیاتی در این کاربرد نقش بسیار کمتری دارند.

این نتیجه به طراح نشان می‌دهد که در چنین سامانه‌ای انتخاب یک تقویت‌کننده با پهنای باند بسیار بالا لزوماً باعث بهبود عملکرد سیستم نخواهد شد و طراحی صحیح فیلتر اهمیت بیشتری دارد.

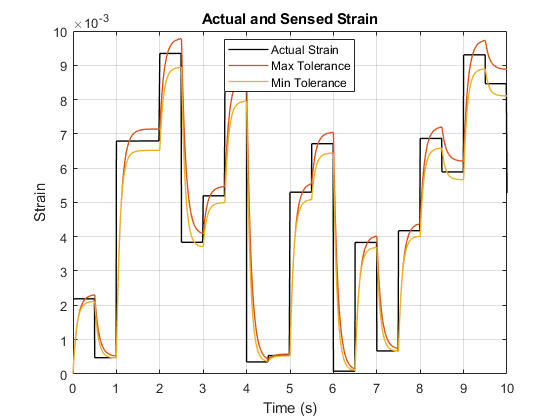

تحلیل نتایج شبیه‌سازی

در بخش Simscape Logging نتایج دو آزمایش مختلف مورد بررسی قرار می‌گیرد. در آزمایش اول، مقدار مقاومت و خازن فیلتر پایین‌گذر برابر بیشترین مقدار مجاز تلرانس آن‌ها در نظر گرفته می‌شود. در آزمایش دوم همین قطعات در کمترین مقدار تلرانس خود تنظیم می‌شوند.

در هر دو حالت، مقدار کرنش واقعی با مقدار اندازه‌گیری شده توسط مدار مقایسه می‌شود. این مقایسه نشان می‌دهد که تغییرات کوچک در مقادیر قطعات الکترونیکی می‌تواند روی سرعت پاسخ، میزان تأخیر و دقت اندازه‌گیری اثر بگذارد.

نمودارهای خروجی اختلاف میان کرنش واقعی و کرنش اندازه‌گیری شده را نمایش می‌دهند و به خوبی نشان می‌دهند که تلرانس قطعات چگونه بر عملکرد نهایی سیستم ابزار دقیق اثرگذار است.

بررسی اثر تلرانس قطعات

تمامی قطعات الکترونیکی دارای تلرانس ساخت هستند و مقدار واقعی آن‌ها دقیقاً برابر مقدار اسمی نیست. مقاومت‌ها و خازن‌ها نیز از این قاعده مستثنی نیستند. تغییر این مقادیر باعث تغییر ثابت زمانی فیلتر و در نتیجه تغییر مشخصات دینامیکی مدار خواهد شد.

این شبیه‌سازی به مهندسان کمک می‌کند تا پیش از ساخت مدار واقعی، اثر تلرانس قطعات را بررسی کرده و میزان حساسیت طراحی را نسبت به تغییرات پارامترها ارزیابی کنند. این موضوع در طراحی تجهیزات اندازه‌گیری دقیق اهمیت بسیار زیادی دارد.

مزایای شبیه‌سازی این سیستم در Matlab و Simscape

استفاده از Matlab و Simscape برای مدل‌سازی سامانه‌های اندازه‌گیری مزایای فراوانی دارد. امکان تغییر سریع پارامترها، مشاهده پاسخ زمانی، بررسی نویز، تحلیل اثر تلرانس قطعات و مقایسه خروجی اندازه‌گیری شده با مقدار واقعی از مهم‌ترین قابلیت‌های این محیط محسوب می‌شود.

همچنین طراح می‌تواند بدون نیاز به ساخت نمونه اولیه، عملکرد مدار را در شرایط مختلف ارزیابی کرده و پیش از ورود به مرحله پیاده‌سازی، مشکلات احتمالی طراحی را شناسایی و برطرف کند.

کاربردهای صنعتی

مدل ارائه شده در این شبیه‌سازی در طیف گسترده‌ای از کاربردهای صنعتی قابل استفاده است. سیستم‌های پایش سلامت سازه‌ها، تجهیزات تست مواد، ماشین‌های کشش و فشار، اندازه‌گیری بار، حسگرهای وزن، سیستم‌های کنترل ارتعاش، تجهیزات پزشکی، صنایع هوافضا و خودروسازی تنها بخشی از کاربردهای این ساختار محسوب می‌شوند.

در تمامی این کاربردها، ترکیب کرنش‌سنج، پل وتستون، تقویت‌کننده تفاضلی و فیلتر پایین‌گذر یکی از دقیق‌ترین روش‌های اندازه‌گیری تغییرات مکانیکی به شمار می‌رود.

جمع‌بندی

این شبیه‌سازی نحوه مدل‌سازی یک سامانه کامل اندازه‌گیری کرنش را در محیط Matlab و Simscape نمایش می‌دهد. در این مدل، کرنش‌سنج به‌عنوان یکی از شاخه‌های پل وتستون قرار گرفته و خروجی آن توسط یک تقویت‌کننده تفاضلی تقویت می‌شود. سپس با استفاده از یک تقویت‌کننده عملیاتی دیگر و یک فیلتر پایین‌گذر، سیگنال نهایی برای اندازه‌گیری آماده می‌شود. نتایج شبیه‌سازی نشان می‌دهد که رفتار دینامیکی مدار عمدتاً تحت تأثیر فیلتر پایین‌گذر قرار دارد و تغییرات پهنای باند یا نرخ تغییر ولتاژ تقویت‌کننده عملیاتی تأثیر محدودی بر پاسخ سیستم دارند. همچنین بررسی تلرانس مقاومت‌ها و خازن‌ها اهمیت انتخاب صحیح قطعات را در افزایش دقت اندازه‌گیری و بهبود عملکرد سامانه‌های ابزار دقیق به‌خوبی نشان می‌دهد.
