مقدمه

در طراحی و تحلیل سیستم‌های الکترونیک قدرت، یکی از مهم‌ترین نیمه‌هادی‌های قدرت، ترانزیستور IGBT (Insulated Gate Bipolar Transistor) است. این قطعه ترکیبی از ویژگی‌های MOSFET و ترانزیستور BJT بوده و به دلیل توانایی تحمل جریان‌های بالا و ولتاژهای زیاد، در کاربردهایی مانند درایو موتورهای الکتریکی، مبدل‌های DC-DC، اینورترها و سیستم‌های صنعتی به‌طور گسترده استفاده می‌شود.

در این شبیه‌سازی، هدف بررسی رفتار حرارتی IGBT و استخراج منحنی مشخصه جریان کلکتور نسبت به ولتاژ کلکتور-امیتر (Ic-Vce) در شرایط دمایی مختلف است. این منحنی یکی از مهم‌ترین ابزارها برای تحلیل عملکرد واقعی قطعه در شرایط کاری مختلف محسوب می‌شود.

مفهوم منحنی Ic-Vce در IGBT

منحنی Ic-Vce نشان‌دهنده رابطه بین جریان کلکتور (Ic) و ولتاژ کلکتور-امیتر (Vce) در شرایط مختلف ولتاژ گیت-امیتر (Vge) است. این منحنی معمولاً برای چند مقدار ثابت Vge رسم می‌شود تا رفتار قطعه در حالت‌های مختلف روشن‌شدن (Turn-On) بررسی گردد.

به‌طور کلی، در IGBT هرچه Vge افزایش یابد، مقاومت داخلی کاهش یافته و جریان بیشتری از کلکتور عبور می‌کند. این رفتار در ناحیه هدایت (Conduction Region) بسیار مهم است، زیرا تعیین‌کننده تلفات هدایتی (Conduction Losses) در سیستم قدرت می‌باشد.

اثر دما بر عملکرد IGBT

یکی از مهم‌ترین عوامل تأثیرگذار بر عملکرد IGBT، دما است. افزایش دما باعث تغییر در ویژگی‌های نیمه‌هادی شده و می‌تواند مقاومت داخلی، ولتاژ اشباع و جریان عبوری را تغییر دهد. در این شبیه‌سازی، دو دمای متفاوت برای بررسی اثر حرارتی در نظر گرفته شده است.

در دمای بالا معمولاً مشاهده می‌شود:

افزایش افت ولتاژ Vce(sat)
افزایش تلفات حرارتی
کاهش راندمان کلی سیستم

بنابراین تحلیل حرارتی در طراحی سیستم‌های قدرت اهمیت بسیار زیادی دارد.

مدل‌سازی IGBT در Matlab و Simscape

در محیط Matlab و به‌ویژه Simscape Electrical، مدل‌های دقیق از IGBT ارائه شده‌اند که امکان شبیه‌سازی رفتار واقعی قطعه را فراهم می‌کنند. در این شبیه‌سازی، یک مدل N-Channel IGBT مورد استفاده قرار گرفته است که بر اساس داده‌های دیتاشیت تنظیم و پارامتردهی شده است.

یکی از مراحل مهم در این فرآیند، تنظیم پارامترهای مدل بر اساس نقاط کلیدی دیتاشیت است. برای مثال، در این مدل از مقدار جریان Ic = 400A در Vge = 10V به‌عنوان نقطه مرجع استفاده شده است.

کالیبراسیون مدل با دیتاشیت

برای دستیابی به دقت بالا، لازم است خروجی مدل شبیه‌سازی با داده‌های واقعی دیتاشیت تطبیق داده شود. این فرآیند شامل تنظیم پارامترهای زیر است:

مقاومت حالت روشن (On-state resistance)
ولتاژ آستانه گیت (Gate Threshold Voltage)
پارامترهای حرارتی مدل
مدل جریان نشتی

در این مرحله از روش تکراری (Iterative Tuning) استفاده می‌شود تا منحنی‌های شبیه‌سازی شده با منحنی‌های دیتاشیت هم‌پوشانی مناسبی پیدا کنند.

استخراج داده‌های دیتاشیت و دیجیتایز کردن

در بسیاری از موارد، داده‌های دیتاشیت به‌صورت نمودار ارائه می‌شوند و نه به‌صورت داده عددی. بنابراین برای استفاده در شبیه‌سازی، باید این داده‌ها دیجیتایز شوند.

یکی از ابزارهای معروف برای این کار GRABIT است که در MATLAB Central File Exchange ارائه شده است:

:contentReference[oaicite:0]{index=0}

این ابزار امکان استخراج نقاط از نمودارهای تصویری را فراهم می‌کند و به کاربر اجازه می‌دهد داده‌ها را به شکل عددی وارد محیط Matlab کند.

نتایج شبیه‌سازی

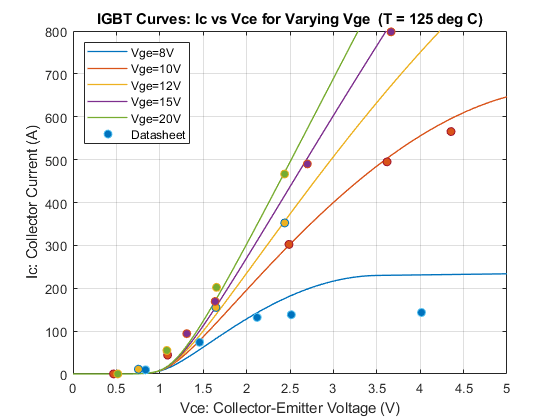

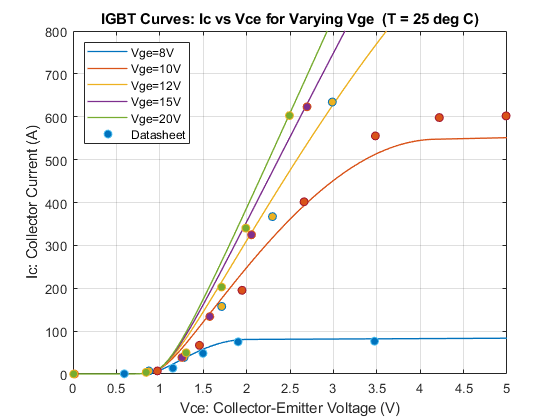

در نتایج این شبیه‌سازی، منحنی جریان کلکتور نسبت به ولتاژ کلکتور-امیتر برای چند مقدار مختلف Vge رسم شده است. همچنین، این تست‌ها در دو دمای مختلف انجام شده‌اند تا اثر حرارتی به‌طور دقیق بررسی شود.

در نمودارهای خروجی:

خطوط پیوسته نشان‌دهنده نتایج مدل شبیه‌سازی هستند
خطوط نقطه‌چین نشان‌دهنده داده‌های استخراج‌شده از دیتاشیت هستند

هم‌پوشانی مناسب بین این دو مجموعه داده نشان‌دهنده صحت مدل‌سازی و دقت بالای پارامترهای تنظیم‌شده است.

تحلیل اثر ولتاژ گیت-امیتر (Vge)

ولتاژ گیت-امیتر یکی از مهم‌ترین پارامترهای کنترلی در IGBT است. با افزایش Vge:

کانال هدایتی قوی‌تر می‌شود
مقاومت داخلی کاهش می‌یابد
جریان Ic افزایش می‌یابد

این رفتار در طراحی سیستم‌های کنترل توان بسیار حیاتی است، زیرا انتخاب صحیح Vge می‌تواند به کاهش تلفات و افزایش راندمان منجر شود.

نقش Simscape Logging در تحلیل نتایج

ابزار Simscape Logging امکان ثبت داده‌های شبیه‌سازی را فراهم می‌کند. این داده‌ها شامل جریان‌ها، ولتاژها و متغیرهای حرارتی هستند که در طول زمان ذخیره می‌شوند.

در این شبیه‌سازی، از این قابلیت برای استخراج دقیق منحنی‌های Ic-Vce استفاده شده است. این داده‌ها سپس با داده‌های دیتاشیت مقایسه شده‌اند تا اعتبار مدل بررسی شود.

جمع‌بندی

در این مقاله-شبیه‌سازی، رفتار حرارتی IGBT و منحنی مشخصه Ic-Vce در شرایط مختلف دمایی بررسی شد. همچنین فرآیند مدل‌سازی در Matlab و Simscape، تنظیم پارامترها بر اساس دیتاشیت و روش دیجیتایز کردن داده‌ها مورد تحلیل قرار گرفت.

نتایج نشان داد که با تنظیم دقیق پارامترها، می‌توان مدل شبیه‌سازی بسیار نزدیک به رفتار واقعی قطعه ایجاد کرد. این موضوع در طراحی سیستم‌های الکترونیک قدرت اهمیت بسیار زیادی دارد، زیرا دقت مدل مستقیماً بر عملکرد سیستم نهایی تأثیر می‌گذارد.
