ترانزیستور دوقطبی با گیت عایق یا IGBT (Insulated Gate Bipolar Transistor) یکی از مهم‌ترین ادوات نیمه‌هادی قدرت در سامانه‌های الکترونیک قدرت محسوب می‌شود. این قطعه به دلیل قابلیت تحمل ولتاژهای بالا، جریان‌های زیاد و همچنین عملکرد مناسب در فرکانس‌های سوئیچینگ مختلف، کاربرد گسترده‌ای در اینورترها، مبدل‌های DC-DC، درایوهای موتور، منابع تغذیه صنعتی و سیستم‌های انرژی تجدیدپذیر دارد. یکی از مهم‌ترین پارامترهایی که در طراحی و تحلیل مدارهای مبتنی بر IGBT باید مورد توجه قرار گیرد، تلفات توان است. تلفات توان تأثیر مستقیمی بر بازده، عملکرد حرارتی، ابعاد سیستم خنک‌کننده و قابلیت اطمینان تجهیزات دارد.

در این شبیه‌سازی، نحوه استفاده از مدل‌های دقیق کلیدزنی در محیط Simscape Electrical برای تولید داده‌های جدولی تلفات کلیدزنی مورد بررسی قرار می‌گیرد. داده‌های به‌دست‌آمده سپس می‌توانند در مدل‌های خطی قطعه‌ای (Piecewise Linear Models) مورد استفاده قرار گیرند تا امکان پیش‌بینی دقیق تلفات کل سیستم در شبیه‌سازی‌های سریع یا شبیه‌سازی‌های مبتنی بر گام زمانی ثابت فراهم شود.

اهمیت بررسی تلفات در IGBT

در کاربردهای الکترونیک قدرت، بخش قابل توجهی از انرژی الکتریکی به صورت گرما در عناصر نیمه‌هادی تلف می‌شود. اگر این تلفات به‌درستی مدل‌سازی و تحلیل نشوند، امکان افزایش دمای اتصال نیمه‌هادی، کاهش عمر تجهیز و حتی خرابی کامل سیستم وجود خواهد داشت. به همین دلیل، مهندسان در مراحل طراحی و شبیه‌سازی به دنبال تخمین دقیق تلفات توان هستند.

تلفات در IGBT معمولاً به دو دسته اصلی تقسیم می‌شوند:

• تلفات هدایتی (Conduction Losses)
• تلفات کلیدزنی (Switching Losses)

تلفات هدایتی زمانی رخ می‌دهد که قطعه در حالت روشن قرار داشته و جریان از آن عبور می‌کند. در مقابل، تلفات کلیدزنی در لحظات روشن شدن و خاموش شدن قطعه ایجاد می‌شوند و معمولاً در فرکانس‌های سوئیچینگ بالا سهم قابل توجهی از کل تلفات را تشکیل می‌دهند.

مدل‌های دقیق کلیدزنی در Simscape Electrical

محیط Simscape Electrical مجموعه‌ای از مدل‌های پیشرفته را برای شبیه‌سازی ادوات نیمه‌هادی قدرت فراهم می‌کند. این مدل‌ها قادر هستند رفتار واقعی IGBT را در شرایط مختلف کاری بازسازی کنند. برخلاف مدل‌های ایده‌آل که تنها وضعیت روشن و خاموش را نمایش می‌دهند، مدل‌های دقیق کلیدزنی اثرات فیزیکی مهمی مانند زمان‌های سوئیچینگ، ظرفیت‌های داخلی، تغییرات دما و رفتار دینامیکی جریان و ولتاژ را در نظر می‌گیرند.

استفاده از این مدل‌ها امکان محاسبه دقیق انرژی تلف‌شده در طول فرآیند روشن شدن (Turn-On) و خاموش شدن (Turn-Off) را فراهم می‌کند. این انرژی‌ها به عنوان پایه‌ای برای تولید جداول تلفات مورد استفاده قرار می‌گیرند.

تلفات روشن شدن (Turn-On Losses)

هنگامی که IGBT از حالت خاموش به حالت روشن منتقل می‌شود، جریان و ولتاژ به صورت همزمان تغییر می‌کنند. در این بازه زمانی، حاصل‌ضرب ولتاژ و جریان مقدار قابل توجهی دارد و در نتیجه انرژی به صورت گرما تلف می‌شود.

مقدار تلفات روشن شدن به عوامل متعددی وابسته است:

• جریان بار
• ولتاژ لینک DC
• دمای اتصال نیمه‌هادی
• مقاومت گیت
• مشخصات فناوری ساخت IGBT
• سرعت کلیدزنی

در شبیه‌سازی انجام‌شده، تلفات روشن شدن برای مقادیر مختلف جریان بار و دما محاسبه می‌شود. نتایج نشان می‌دهند که با افزایش جریان بار، انرژی تلف‌شده در هنگام روشن شدن نیز افزایش پیدا می‌کند.

تلفات خاموش شدن (Turn-Off Losses)

فرآیند خاموش شدن نیز مشابه روشن شدن با تغییرات همزمان ولتاژ و جریان همراه است. در بسیاری از کاربردها، تلفات خاموش شدن حتی می‌تواند از تلفات روشن شدن بیشتر باشد. علت این موضوع به پدیده‌هایی مانند ذخیره بار در ساختار داخلی IGBT و جریان دنباله‌ای (Tail Current) مربوط می‌شود.

جریان دنباله‌ای یکی از مهم‌ترین عوامل ایجاد تلفات در لحظه خاموش شدن است. این پدیده باعث می‌شود که جریان پس از صدور فرمان خاموش شدن به سرعت صفر نشود و برای مدت کوتاهی ادامه یابد. در نتیجه انرژی بیشتری در نیمه‌هادی تلف می‌شود.

شبیه‌سازی این رفتار در Simscape Electrical امکان تحلیل دقیق اثرات حرارتی و الکتریکی را فراهم می‌کند و به طراح کمک می‌کند تا مناسب‌ترین قطعه را برای کاربرد مورد نظر انتخاب نماید.

تأثیر جریان بار بر تلفات کلیدزنی

یکی از مهم‌ترین نتایج این شبیه‌سازی، نمایش تغییرات تلفات روشن شدن و خاموش شدن بر حسب جریان بار است. با افزایش جریان عبوری از IGBT، انرژی ذخیره‌شده در مدار و همچنین میزان توان لحظه‌ای در طول فرآیند کلیدزنی افزایش می‌یابد.

به همین دلیل منحنی‌های تلفات کلیدزنی معمولاً دارای روندی صعودی هستند و در جریان‌های بالا رشد قابل توجهی را نشان می‌دهند. این موضوع اهمیت ویژه‌ای در طراحی اینورترهای صنعتی، درایوهای موتور و مبدل‌های توان بالا دارد.

تأثیر دمای قطعه بر تلفات سوئیچینگ

دما یکی از مهم‌ترین عوامل مؤثر بر عملکرد IGBT محسوب می‌شود. با افزایش دمای اتصال نیمه‌هادی، پارامترهای داخلی قطعه تغییر می‌کنند و رفتار کلیدزنی آن متفاوت خواهد شد.

در نتایج شبیه‌سازی مشاهده می‌شود که منحنی‌های تلفات برای دماهای مختلف رسم شده‌اند. این منحنی‌ها نشان می‌دهند که انرژی تلفات کلیدزنی تابعی از دما است و در بسیاری از موارد افزایش دما موجب افزایش تلفات می‌شود.

به همین دلیل در طراحی سیستم‌های قدرت، تحلیل الکتریکی و حرارتی باید به صورت همزمان انجام شود تا شرایط واقعی عملکرد تجهیز به درستی پیش‌بینی گردد.

ایجاد داده‌های جدولی تلفات (Tabulated Switching Loss Data)

یکی از اهداف اصلی این شبیه‌سازی، تولید جداول تلفات کلیدزنی است. این جداول معمولاً شامل مقادیر انرژی روشن شدن و خاموش شدن برای سطوح مختلف جریان و دما هستند.

پس از استخراج این داده‌ها، می‌توان آن‌ها را در مدل‌های ساده‌تر مورد استفاده قرار داد. در چنین شرایطی دیگر نیازی به اجرای مدل‌های بسیار دقیق و زمان‌بر وجود ندارد و شبیه‌سازی سیستم با سرعت بیشتری انجام می‌شود.

این روش به ویژه در پروژه‌های بزرگ که شامل تعداد زیادی کلید نیمه‌هادی هستند، اهمیت فراوانی دارد. استفاده از داده‌های جدولی باعث کاهش زمان محاسبات و افزایش کارایی شبیه‌سازی می‌شود.

مدل‌های Piecewise Linear و پیش‌بینی تلفات

مدل‌های خطی قطعه‌ای یا Piecewise Linear Models یکی از روش‌های متداول برای ساده‌سازی رفتار نیمه‌هادی‌ها هستند. در این مدل‌ها، مشخصه‌های پیچیده قطعه به مجموعه‌ای از بخش‌های خطی تبدیل می‌شوند که محاسبات را بسیار سریع‌تر می‌کنند.

داده‌های جدولی استخراج‌شده از مدل‌های دقیق Simscape Electrical به عنوان ورودی این مدل‌ها استفاده می‌شوند. در نتیجه، بدون نیاز به شبیه‌سازی کامل فرآیندهای فیزیکی، می‌توان تلفات کل سیستم را با دقت مناسبی تخمین زد.

این قابلیت در طراحی کنترل‌کننده‌ها، تحلیل عملکرد سیستم‌های قدرت و شبیه‌سازی‌های زمان واقعی (Real-Time Simulation) اهمیت ویژه‌ای دارد.

نتایج شبیه‌سازی در Simscape Logging

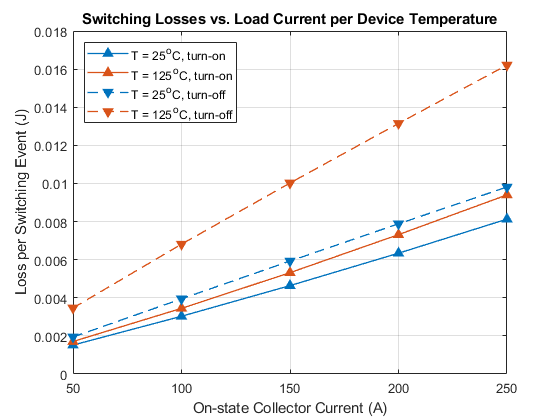

نتایج حاصل از Simscape Logging شامل نمودارهای مختلفی از رفتار IGBT در شرایط کاری متفاوت است. مهم‌ترین این نمودارها، منحنی‌های تلفات روشن شدن و خاموش شدن بر حسب جریان بار برای دماهای مختلف هستند.

تحلیل این نمودارها امکان بررسی دقیق رفتار حرارتی و الکتریکی قطعه را فراهم می‌کند. همچنین طراح می‌تواند اثر تغییر پارامترهایی مانند جریان بار، دمای کاری و شرایط کلیدزنی را بر عملکرد سیستم ارزیابی کند.

مزایای استفاده از این روش در Matlab و Simulink

• افزایش دقت مدل‌سازی تلفات توان
• کاهش زمان شبیه‌سازی در پروژه‌های بزرگ
• امکان تحلیل حرارتی و الکتریکی به صورت همزمان
• تولید داده‌های قابل استفاده در مدل‌های سریع
• بهبود فرآیند طراحی سیستم‌های الکترونیک قدرت
• امکان استفاده در شبیه‌سازی‌های Real-Time
• پیش‌بینی دقیق بازده سیستم
• بهینه‌سازی انتخاب نیمه‌هادی قدرت

جمع‌بندی

در این شبیه‌سازی، مشخصه‌های تلفات IGBT با استفاده از مدل‌های دقیق کلیدزنی موجود در Simscape Electrical مورد بررسی قرار گرفت. نتایج نشان دادند که تلفات روشن شدن و خاموش شدن به شدت تحت تأثیر جریان بار و دمای قطعه قرار دارند. با استخراج داده‌های جدولی تلفات و استفاده از آن‌ها در مدل‌های Piecewise Linear می‌توان ضمن حفظ دقت مناسب، سرعت شبیه‌سازی سیستم را به شکل چشمگیری افزایش داد.

این رویکرد یکی از روش‌های استاندارد و کاربردی در طراحی مبدل‌های قدرت مدرن، اینورترها، درایوهای صنعتی و سامانه‌های انرژی الکتریکی محسوب می‌شود و امکان تحلیل دقیق عملکرد، بازده و مدیریت حرارتی تجهیزات مبتنی بر IGBT را در محیط Matlab و Simulink فراهم می‌سازد.

“`
