ترانزیستور دوقطبی با گیت عایق یا IGBT (Insulated Gate Bipolar Transistor) یکی از مهم‌ترین ادوات نیمه‌هادی قدرت در سیستم‌های الکترونیک قدرت محسوب می‌شود. این تجهیز به دلیل ترکیب ویژگی‌های مطلوب ترانزیستورهای MOSFET و BJT، در کاربردهای مختلفی نظیر درایو موتورهای الکتریکی، اینورترها، مبدل‌های DC-DC، منابع تغذیه سوئیچینگ و سامانه‌های انرژی تجدیدپذیر مورد استفاده قرار می‌گیرد. با افزایش پیچیدگی سامانه‌های قدرت، نیاز به مدل‌سازی و شبیه‌سازی دقیق رفتار IGBT بیش از گذشته احساس می‌شود. در این شبیه‌سازی به بررسی مدل رفتاری IGBT در محیط Simscape Electrical پرداخته می‌شود و نحوه ارزیابی عملکرد نسخه ساده‌شده و نسخه کامل این مدل مورد تحلیل قرار می‌گیرد.

آشنایی با مدل رفتاری IGBT

مدل رفتاری یا Behavioral Model روشی برای نمایش عملکرد یک قطعه الکترونیکی است که به جای مدل‌سازی تمامی جزئیات فیزیکی و ساختاری، رفتار الکتریکی قطعه را با دقت مناسب بازتولید می‌کند. این روش به‌ویژه در شبیه‌سازی سیستم‌های بزرگ اهمیت فراوانی دارد زیرا باعث کاهش زمان محاسبات و افزایش سرعت اجرای شبیه‌سازی می‌شود.

در محیط Simscape Electrical، بلوک N-Channel IGBT دارای چندین روش مدل‌سازی مختلف است. یکی از این روش‌ها با عنوان Simplified I-V Characteristics and Event-Based Timing شناخته می‌شود. این مدل با استفاده از مشخصه‌های جریان-ولتاژ و زمان‌بندی مبتنی بر رویداد، رفتار کلیدزنی IGBT را بازسازی می‌کند و در عین حال پیچیدگی مدل را به میزان قابل توجهی کاهش می‌دهد.

هدف از این شبیه‌سازی

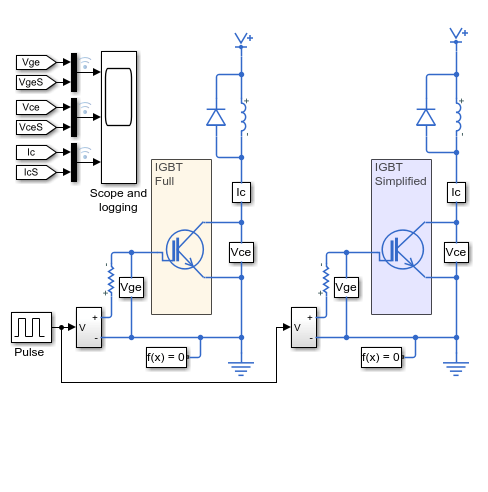

هدف اصلی این شبیه‌سازی اعتبارسنجی مدل ساده‌شده IGBT و مقایسه عملکرد آن با مدل کامل موجود در Simscape Electrical است. برای این منظور از یک Test Harness یا بستر آزمایشی استفاده می‌شود تا رفتار هر دو مدل تحت شرایط یکسان بررسی گردد.

در این شبیه‌سازی تلاش می‌شود مشخص گردد که آیا مدل ساده‌شده می‌تواند بدون نیاز به پارامترهای پیچیده و داده‌های گسترده، نتایجی نزدیک به مدل کامل تولید کند یا خیر. این موضوع برای مهندسانی که قصد انجام شبیه‌سازی‌های سریع و کم‌هزینه را دارند بسیار ارزشمند است.

ساختار مدل Simplified I-V Characteristics

در مدل ساده‌شده، تنها داده‌های مربوط به مشخصه جریان-ولتاژ در حالت روشن بودن گیت مورد نیاز است. این ویژگی باعث می‌شود فرآیند پارامترگذاری مدل بسیار ساده‌تر از مدل‌های فیزیکی کامل باشد.

در این روش، رفتار روشن و خاموش شدن IGBT با استفاده از زمان‌های گذرا مدل‌سازی می‌شود. به عبارت دیگر، هنگام روشن شدن کلید، زمان افزایش جریان و هنگام خاموش شدن، زمان کاهش جریان در نظر گرفته می‌شود. همچنین ولتاژ کلکتور-امیتر به صورت تابعی خطی از زمان شبیه‌سازی تعریف می‌شود تا رفتار گذرای کلیدزنی به شکل مناسبی بازتولید گردد.

این رویکرد اگرچه نسبت به مدل کامل ساده‌تر است، اما می‌تواند بسیاری از ویژگی‌های عملیاتی IGBT را با دقت مناسبی نمایش دهد و در کاربردهای صنعتی عملکرد مطلوبی ارائه کند.

مزایای استفاده از مدل ساده‌شده IGBT

استفاده از مدل Simplified I-V Characteristics مزایای متعددی دارد که باعث شده در بسیاری از پروژه‌های مهندسی مورد توجه قرار گیرد.

• کاهش زمان اجرای شبیه‌سازی
• کاهش بار محاسباتی پردازنده
• سادگی در استخراج پارامترها از دیتاشیت
• کاهش نیاز به اطلاعات دقیق فیزیکی قطعه
• مناسب برای تحلیل سیستم‌های بزرگ قدرت
• امکان انجام مطالعات طراحی در زمان کوتاه‌تر

در بسیاری از پروژه‌های صنعتی، زمان اجرای شبیه‌سازی اهمیت زیادی دارد. مدل‌های دقیق فیزیکی ممکن است برای هر بار شبیه‌سازی به زمان قابل توجهی نیاز داشته باشند، در حالی که مدل‌های رفتاری می‌توانند همان تحلیل را با سرعت بسیار بالاتری انجام دهند.

مدل Full I-V and Capacitance Characteristics

در مقابل مدل ساده‌شده، نسخه کامل IGBT با عنوان Full I-V and Capacitance Characteristics قرار دارد. این مدل علاوه بر مشخصه‌های جریان-ولتاژ، اثرات خازنی داخلی قطعه را نیز در نظر می‌گیرد.

وجود خازن‌های داخلی در ساختار IGBT نقش مهمی در رفتار کلیدزنی آن ایفا می‌کند. این خازن‌ها بر روی زمان روشن شدن، خاموش شدن، جریان‌های گذرا و تلفات سوئیچینگ تأثیر مستقیم دارند. بنابراین مدل کامل قادر است رفتار واقعی قطعه را با دقت بیشتری شبیه‌سازی نماید.

البته این افزایش دقت با افزایش پیچیدگی محاسباتی همراه است و معمولاً زمان اجرای شبیه‌سازی در مدل کامل بیشتر از مدل رفتاری خواهد بود.

پارامترگذاری هر دو مدل از یک دیتاشیت

یکی از نکات مهم این شبیه‌سازی آن است که هر دو مدل از یک دیتاشیت یکسان پارامترگذاری شده‌اند. این موضوع امکان مقایسه عادلانه میان دو مدل را فراهم می‌کند.

دیتاشیت قطعات قدرت معمولاً شامل اطلاعاتی نظیر:

• ولتاژ شکست
• جریان نامی
• افت ولتاژ در حالت هدایت
• زمان روشن شدن
• زمان خاموش شدن
• تلفات سوئیچینگ
• مشخصه‌های جریان-ولتاژ

استفاده از داده‌های یکسان سبب می‌شود اختلاف نتایج تنها ناشی از روش مدل‌سازی باشد و نه تفاوت در پارامترهای ورودی.

نقش مقاومت میلر در مدل رفتاری

یکی از مهم‌ترین پارامترهایی که در مدل مبتنی بر رویداد نیاز به تنظیم دارد، مقاومت میلر یا Miller Resistance است. این پارامتر نقش مهمی در شکل‌دهی رفتار کلیدزنی IGBT ایفا می‌کند.

اثر میلر پدیده‌ای است که در نتیجه وجود خازن بین گیت و کلکتور ایجاد می‌شود و می‌تواند بر سرعت تغییر ولتاژ و جریان تأثیر بگذارد. در مدل رفتاری، مقدار مقاومت میلر به گونه‌ای تنظیم می‌شود که اسپایک جریان هنگام روشن شدن بار دارای جریان هرزگرد (Freewheeling Current) با نتایج مدل کامل مطابقت داشته باشد.

تنظیم صحیح این پارامتر باعث می‌شود پاسخ گذرای مدل ساده‌شده شباهت بسیار زیادی به مدل دقیق داشته باشد.

بررسی جریان هرزگرد و اسپایک جریان

در بسیاری از مبدل‌های قدرت، وجود دیودهای هرزگرد یا Freewheeling Diodes باعث می‌شود قبل از روشن شدن IGBT، جریان در مسیر دیگری برقرار باشد. هنگامی که IGBT روشن می‌شود، انتقال ناگهانی جریان می‌تواند موجب ایجاد یک اسپایک جریان شود.

این اسپایک‌ها اهمیت زیادی دارند زیرا ممکن است باعث افزایش تنش الکتریکی قطعات، افزایش تلفات و ایجاد نویز الکترومغناطیسی شوند. بنابراین توانایی مدل در بازتولید دقیق این پدیده یکی از معیارهای مهم ارزیابی کیفیت شبیه‌سازی محسوب می‌شود.

نتایج حاصل از این شبیه‌سازی نشان می‌دهد که با تنظیم مناسب مقاومت میلر، مدل ساده‌شده قادر است دامنه و شکل اسپایک جریان را با دقت مناسبی بازتولید نماید.

نتایج شبیه‌سازی در Simscape Logging

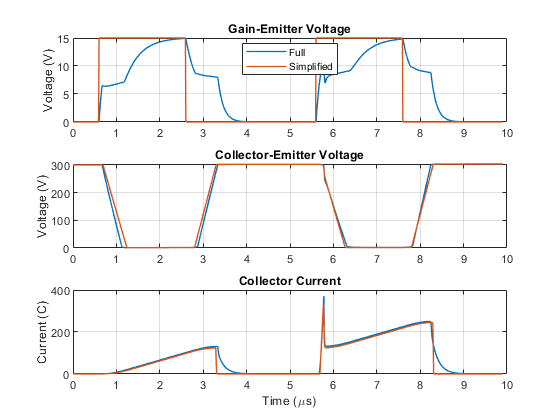

نتایج ثبت‌شده توسط Simscape Logging امکان مقایسه مستقیم عملکرد دو مدل را فراهم می‌کنند. نمودارهای خروجی نشان می‌دهند که پاسخ زمانی مدل ساده‌شده بسیار نزدیک به پاسخ مدل کامل است.

در نمودارهای ولتاژ و جریان مشاهده می‌شود که زمان‌های روشن شدن و خاموش شدن، تغییرات جریان و رفتار گذرای سیستم در هر دو مدل شباهت زیادی دارند. این موضوع نشان می‌دهد که مدل رفتاری می‌تواند جایگزین مناسبی برای مدل کامل در بسیاری از کاربردهای مهندسی باشد.

همچنین مشاهده می‌شود که اختلاف نتایج در محدوده‌ای قرار دارد که برای بسیاری از تحلیل‌های طراحی و مطالعات عملکردی قابل قبول است.

کاربردهای عملی این شبیه‌سازی

مدل رفتاری IGBT در طیف گسترده‌ای از کاربردهای مهندسی قابل استفاده است:

• شبیه‌سازی اینورترهای صنعتی
• تحلیل مبدل‌های DC-DC
• طراحی سیستم‌های کنترل موتور
• بررسی عملکرد منابع تغذیه سوئیچینگ
• مطالعات انرژی‌های تجدیدپذیر
• تحلیل سامانه‌های ذخیره‌سازی انرژی
• طراحی درایورهای گیت IGBT

در این کاربردها معمولاً سرعت اجرای شبیه‌سازی اهمیت زیادی دارد و استفاده از مدل رفتاری می‌تواند فرآیند طراحی را به شکل قابل توجهی تسریع کند.

جمع‌بندی

در این شبیه‌سازی، مدل رفتاری IGBT مبتنی بر مشخصه‌های ساده‌شده جریان-ولتاژ و زمان‌بندی مبتنی بر رویداد مورد بررسی قرار گرفت. نتایج نشان دادند که این مدل قادر است با استفاده از تعداد محدودی پارامتر و بدون نیاز به مدل‌سازی کامل خازن‌های داخلی، رفتار کلیدزنی IGBT را با دقت مناسبی بازسازی کند.

مقایسه نتایج با مدل Full I-V and Capacitance Characteristics نشان داد که پاسخ زمانی، شکل موج‌های جریان و ولتاژ و همچنین اسپایک‌های جریان در هر دو مدل شباهت قابل توجهی دارند. بنابراین مدل رفتاری گزینه‌ای بسیار مناسب برای انجام شبیه‌سازی‌های سریع، طراحی اولیه سیستم‌های قدرت و تحلیل عملکرد مبدل‌های الکترونیک قدرت در محیط Matlab و Simscape Electrical محسوب می‌شود.

“`
