ماشینهای سنکرون تحریک هیبریدی یا Hybrid Excitation Synchronous Machine (HESM)
یکی از فناوریهای پیشرفته در حوزه محرکههای الکتریکی به شمار میروند که به دلیل بهرهگیری همزمان از آهنرباهای دائم و سیمپیچ تحریک، قابلیتهای منحصربهفردی را در کنترل شار، گشتاور و راندمان ارائه میکنند. این ساختار ترکیبی باعث میشود تا مزایای ماشینهای سنکرون مغناطیس دائم و ماشینهای دارای تحریک سیمپیچی به صورت همزمان در یک سامانه در اختیار قرار گیرد. به همین دلیل، استفاده از این ماشینها در سامانههای کشش الکتریکی، خودروهای هیبریدی، خودروهای تمام برقی و کاربردهای صنعتی پیشرفته روزبهروز در حال گسترش است.
در این شبیهسازی، فرآیند کنترل گشتاور در یک محرکه الکتریکی مبتنی بر ماشین سنکرون تحریک هیبریدی مورد بررسی قرار میگیرد. هدف اصلی، تحلیل نحوه تولید و کنترل گشتاور در شرایط مختلف عملکردی موتور و ژنراتور و همچنین ارزیابی پاسخ سیستم در برابر تغییرات مرجع گشتاور است. مدل ارائه شده در محیط Matlab/Simulink توسعه یافته و شامل بخشهای قدرت، کنترل و نمایش نتایج است.
معرفی ماشین سنکرون تحریک هیبریدی
ماشین سنکرون تحریک هیبریدی نوعی ماشین الکتریکی است که میدان مغناطیسی آن از دو منبع مختلف تأمین میشود. منبع اول آهنرباهای دائم هستند که شار مغناطیسی پایه را ایجاد میکنند و منبع دوم سیمپیچ تحریک است که امکان کنترل و تنظیم شار را فراهم میسازد. این ساختار باعث میشود که ماشین بتواند در محدوده وسیعی از سرعتها و بارها عملکرد مناسبی داشته باشد.
یکی از مهمترین مزایای این ساختار قابلیت کنترل شار میدان بدون نیاز به استفاده از آهنرباهای دائمی بزرگتر است. در نتیجه طراح میتواند میان هزینه، راندمان و قابلیت کنترل تعادل مناسبی ایجاد کند. علاوه بر این، امکان تضعیف شار در سرعتهای بالا و افزایش شار در شرایط بار سنگین از جمله ویژگیهایی است که کاربرد این ماشین را در سامانههای کشش الکتریکی بسیار جذاب میسازد.
ساختار محرکه الکتریکی مورد استفاده در شبیهسازی

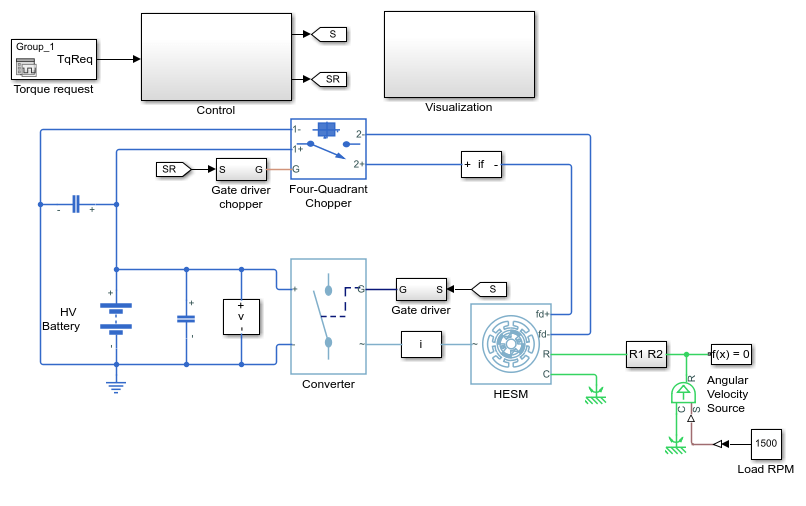

در این شبیهسازی، یک باتری ولتاژ بالا به عنوان منبع اصلی انرژی الکتریکی در نظر گرفته شده است. این باتری انرژی مورد نیاز ماشین سنکرون را از طریق دو مبدل قدرت مختلف تأمین میکند. نخست، یک مبدل سهفاز کنترلشده که وظیفه تغذیه سیمپیچهای استاتور را بر عهده دارد و دوم، یک چاپر چهار ربعی کنترلشده که جریان سیمپیچ تحریک روتور را تنظیم میکند.
استفاده از چاپر چهار ربعی امکان عملکرد در شرایط مختلف موتوری و ژنراتوری را فراهم میکند. به عبارت دیگر، جریان تحریک میتواند در هر دو جهت کنترل شده و امکان تولید یا جذب توان توسط سیستم وجود داشته باشد. این ویژگی برای کاربردهای بازیابی انرژی و ترمز احیاکننده اهمیت بسیار زیادی دارد.
برای شبیهسازی بار مکانیکی، از یک منبع سرعت زاویهای ایدهآل استفاده شده است. این منبع سرعت مشخصی را به محور ماشین اعمال میکند تا رفتار سیستم در شرایط مختلف بار و سرعت مورد ارزیابی قرار گیرد. استفاده از چنین روشی موجب میشود تمرکز اصلی مطالعه بر عملکرد کنترلکننده گشتاور و جریان قرار گیرد.
استراتژی کنترل گشتاور
در این مدل، کنترل گشتاور بر اساس یک رویکرد حلقه باز انجام میشود. مقدار گشتاور درخواستی به عنوان ورودی کنترلکننده دریافت شده و سپس به مقادیر مرجع جریان تبدیل میشود. این فرآیند در هر لحظه نمونهبرداری انجام میشود و کنترلکننده بر اساس مدل ماشین، مقادیر مناسب جریان را برای دستیابی به گشتاور مورد نظر محاسبه میکند.
مزیت اصلی این روش سادگی ساختار کنترلی و سرعت بالای پاسخ آن است. از آنجا که رابطه میان گشتاور و جریانهای ماشین در مدل مشخص است، کنترلکننده میتواند به سرعت مقادیر مورد نیاز را تعیین کرده و به بخش کنترل جریان ارسال کند.
در کاربردهای کشش الکتریکی، پاسخ سریع گشتاور اهمیت بسیار زیادی دارد. راننده خودرو یا سیستم کنترلی باید بتواند در کمترین زمان ممکن به تغییرات گشتاور پاسخ دهد. به همین دلیل استفاده از روشهای مستقیم کنترل گشتاور در بسیاری از سامانههای مدرن مورد توجه قرار گرفته است.
کنترل جریان مبتنی بر PI
پس از تعیین جریانهای مرجع، بخش کنترل جریان وارد عمل میشود. در این شبیهسازی از کنترلکنندههای تناسبی-انتگرالی یا PI استفاده شده است. کنترلکننده PI یکی از پرکاربردترین کنترلکنندهها در سیستمهای صنعتی محسوب میشود و به دلیل سادگی پیادهسازی و عملکرد مناسب در بسیاری از کاربردها مورد استفاده قرار میگیرد.
کنترلکننده جریان اختلاف میان جریان اندازهگیریشده و جریان مرجع را محاسبه کرده و بر اساس آن سیگنالهای کنترلی لازم را تولید میکند. این سیگنالها به مبدلهای قدرت اعمال شده و ولتاژهای مورد نیاز استاتور و روتور را ایجاد میکنند.
وجود بخش انتگرالی در کنترلکننده PI موجب حذف خطای ماندگار شده و بخش تناسبی نیز سرعت پاسخ سیستم را افزایش میدهد. انتخاب مناسب ضرایب کنترلکننده نقش بسیار مهمی در کیفیت پاسخ دینامیکی سیستم دارد.
بررسی عملکرد در حالت موتوری
در بخشی از شبیهسازی، ماشین در حالت موتوری کار میکند. در این وضعیت انرژی الکتریکی ذخیرهشده در باتری به انرژی مکانیکی تبدیل میشود و ماشین گشتاور مثبت تولید میکند. کنترلکننده باید بتواند مقدار گشتاور تولیدی را با دقت بالا مطابق مقدار مرجع تنظیم نماید.
نتایج شبیهسازی نشان میدهد که سیستم قادر است پس از اعمال پلههای مختلف گشتاور، در مدت زمان کوتاهی به مقدار مرجع برسد. همچنین نوسانات گذرا محدود بوده و خطای ماندگار بسیار ناچیز است. این موضوع بیانگر عملکرد مناسب ساختار کنترلی طراحیشده است.
بررسی عملکرد در حالت ژنراتوری
یکی از ویژگیهای مهم این مدل، بررسی عملکرد ماشین در حالت ژنراتوری است. در این وضعیت انرژی مکانیکی به انرژی الکتریکی تبدیل شده و توان تولیدی به باتری بازگردانده میشود. این فرآیند در خودروهای برقی به عنوان ترمز احیاکننده شناخته میشود.
کنترلکننده باید بتواند گشتاور منفی مورد نیاز را ایجاد کرده و در عین حال پایداری سیستم را حفظ کند. نتایج شبیهسازی نشان میدهد که انتقال میان حالت موتوری و ژنراتوری به شکل نرم و پایدار انجام شده و سیستم قادر است در هر دو ناحیه عملکرد مناسبی داشته باشد.
اعمال پلههای گشتاور و تحلیل پاسخ سیستم
برای ارزیابی عملکرد کنترلکننده، چندین پله گشتاور در طول زمان شبیهسازی اعمال شده است. این تغییرات شامل مقادیر مثبت و منفی گشتاور هستند تا هر دو حالت موتور و ژنراتور مورد بررسی قرار گیرند.
پس از هر تغییر مرجع، کنترلکننده جریانهای مناسب را محاسبه کرده و مبدلهای قدرت نیز ولتاژهای لازم را تولید میکنند. بررسی نمودارها نشان میدهد که گشتاور خروجی با دقت بالا مرجع را دنبال کرده و زمان نشست سیستم در محدوده قابل قبولی قرار دارد.
علاوه بر این، جریانهای استاتور و روتور نیز رفتار پایداری از خود نشان میدهند و تغییرات ناگهانی گشتاور باعث ایجاد ناپایداری یا نوسانات شدید در سیستم نمیشود. این ویژگی برای کاربردهای صنعتی و خودرویی اهمیت فراوانی دارد.
بخش Visualization و مشاهده نتایج
در این شبیهسازی زیرسیستم Visualization مجموعهای از اسکوپها و ابزارهای نمایش نتایج را در اختیار کاربر قرار میدهد. این ابزارها امکان مشاهده متغیرهای مختلف از جمله گشتاور الکترومغناطیسی، جریانهای استاتور، جریان تحریک روتور، سرعت ماشین و سیگنالهای کنترلی را فراهم میکنند.
تحلیل این نمودارها به مهندسان کمک میکند تا عملکرد سیستم را در شرایط مختلف ارزیابی کرده و در صورت نیاز پارامترهای کنترلی را بهینهسازی نمایند. همچنین امکان مقایسه پاسخ سیستم در حالتهای مختلف عملکردی فراهم میشود.
جمعبندی
این شبیهسازی به بررسی کنترل گشتاور در یک ماشین سنکرون تحریک هیبریدی مورد استفاده در سامانههای کشش الکتریکی میپردازد. در این ساختار، آهنرباهای دائم و سیمپیچ تحریک به صورت همزمان میدان مغناطیسی ماشین را تأمین میکنند و همین موضوع انعطافپذیری بالایی را در کنترل شار و گشتاور فراهم میآورد.
باتری ولتاژ بالا، مبدل سهفاز کنترلشده و چاپر چهار ربعی اجزای اصلی بخش قدرت را تشکیل میدهند. کنترل گشتاور به صورت حلقه باز و کنترل جریان با استفاده از کنترلکننده PI انجام میشود. نتایج نشان میدهد که سیستم قادر است در هر دو حالت موتوری و ژنراتوری عملکرد پایداری داشته باشد و تغییرات گشتاور را با دقت بالا دنبال کند.
به طور کلی، این شبیهسازی نمونهای مناسب برای مطالعه رفتار ماشینهای سنکرون تحریک هیبریدی، طراحی کنترلکنندههای گشتاور و جریان و تحلیل عملکرد محرکههای الکتریکی پیشرفته در محیط Matlab/Simulink محسوب میشود و میتواند به عنوان مرجعی ارزشمند برای پژوهشگران، دانشجویان و مهندسان حوزه ماشینهای الکتریکی مورد استفاده قرار گیرد.
“`
