مبدل‌های DC-DC از جمله اجزای کلیدی در الکترونیک قدرت مدرن هستند که وظیفه تبدیل سطح ولتاژ DC به مقدار مطلوب‌تر را با بازده بالا بر عهده دارند. در میان انواع مختلف این مبدل‌ها، Buck Converter یا مبدل کاهنده یکی از پرکاربردترین ساختارها محسوب می‌شود که برای کاهش ولتاژ ورودی DC و تولید یک ولتاژ خروجی پایدار و تنظیم‌شده استفاده می‌شود. در این شبیه‌سازی، یک منبع DC با ولتاژ 30 ولت به یک خروجی 15 ولت تنظیم‌شده تبدیل می‌شود. این فرآیند نه تنها برای بررسی رفتار الکتریکی مدار بلکه برای طراحی دقیق عناصر کلیدی مانند سلف، خازن و کنترل‌کننده حلقه بسته اهمیت دارد.

در مدل‌سازی این مبدل، از کلیدهای نیمه‌هادی MOSFET به جای سوئیچ‌های ایده‌آل استفاده شده است تا رفتار واقعی قطعات قدرت با دقت بیشتری بازسازی شود. در این حالت، مقاومت روشن (on-resistance)، ظرفیت گیت و همچنین زمان‌بندی روشن و خاموش شدن سوئیچ‌ها به طور کامل در مدل لحاظ می‌شوند. این پارامترها نقش بسیار مهمی در تحلیل تلفات توان و راندمان سیستم دارند.

یکی از نکات کلیدی در این شبیه‌سازی، بررسی اثرات PWM (Pulse Width Modulation) بر عملکرد مدار است. سیگنال PWM وظیفه کنترل کلیدزنی MOSFETها را بر عهده دارد و با تغییر نسبت سیکل کاری (Duty Cycle)، مقدار ولتاژ خروجی تنظیم می‌شود. در یک مبدل Buck ایده‌آل، رابطه بین ورودی و خروجی به صورت خطی و وابسته به Duty Cycle است، اما در مدل واقعی به دلیل وجود تلفات سوئیچینگ و مقاومت‌های داخلی، این رابطه دچار انحراف می‌شود.

در طراحی این سیستم، پارامترهای سلف (L) و خازن (C) نقش تعیین‌کننده‌ای در کیفیت خروجی دارند. سلف وظیفه صاف کردن جریان و جلوگیری از تغییرات ناگهانی آن را بر عهده دارد، در حالی که خازن خروجی، ریپل ولتاژ را کاهش داده و پایداری بیشتری در ولتاژ بار ایجاد می‌کند. انتخاب صحیح این دو عنصر مستقیماً بر پاسخ گذرا و پایداری سیستم تأثیر می‌گذارد.

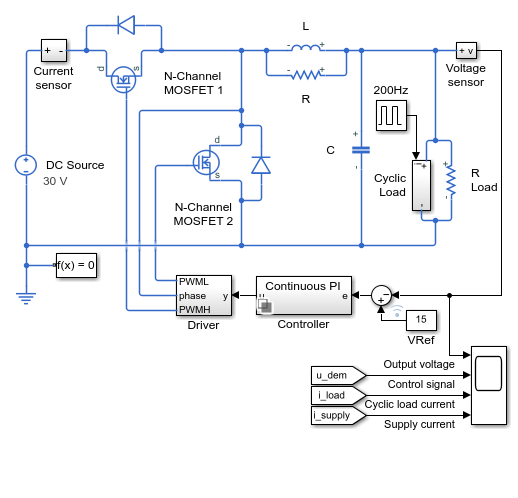

در شبیه‌سازی انجام‌شده در محیط Matlab/Simulink و به‌طور خاص Simscape Electrical، مدل سوئیچینگ با جزئیات کامل پیاده‌سازی شده است. در این مدل، دو MOSFET به همراه مدار درایو گیت در نظر گرفته شده‌اند و رفتار غیرایده‌آل آنها از جمله تأخیر سوئیچینگ و مقاومت در حالت روشن لحاظ شده است. این موضوع باعث می‌شود نتایج شبیه‌سازی به رفتار واقعی مدارهای قدرت بسیار نزدیک‌تر باشد.

یکی دیگر از جنبه‌های مهم این شبیه‌سازی، تحلیل حرارتی MOSFETها است. در این مدل، دو متغیر دمایی به نام‌های T_junction1 و T_junction2 تعریف شده‌اند که دمای اتصال داخلی ترانزیستورها را مشخص می‌کنند. افزایش دما تأثیر مستقیمی بر مقاومت روشن و تلفات هدایت دارد و در نتیجه راندمان کلی سیستم را تحت تأثیر قرار می‌دهد. به همین دلیل، تحلیل حرارتی بخشی جدایی‌ناپذیر از طراحی مبدل‌های قدرت محسوب می‌شود.

در بخش کنترل، از یک کنترل‌کننده PI برای تنظیم ولتاژ خروجی استفاده شده است. هدف کنترل‌کننده این است که ولتاژ خروجی را در مقدار مرجع 15 ولت ثابت نگه دارد، حتی در شرایط تغییر بار یا تغییر ولتاژ ورودی. کنترل‌کننده PI با استفاده از جزء تناسبی و انتگرالی، خطای حالت ماندگار را کاهش داده و پاسخ سیستم را بهبود می‌بخشد.

در این شبیه‌سازی، امکان بررسی تأثیر پیاده‌سازی گسسته (Discrete) در مقابل پیاده‌سازی پیوسته (Continuous) نیز فراهم شده است. این مقایسه نشان می‌دهد که چگونه نمونه‌برداری و گسسته‌سازی می‌تواند بر پایداری و دقت سیستم کنترلی اثر بگذارد. در سیستم‌های دیجیتال واقعی، کنترل‌کننده‌ها معمولاً به صورت گسسته اجرا می‌شوند، بنابراین بررسی این اثرات برای طراحی صنعتی بسیار مهم است.

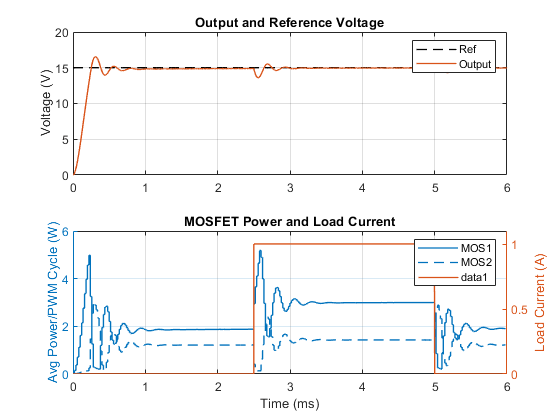

نتایج شبیه‌سازی نشان می‌دهد که ولتاژ خروجی به مقدار مرجع نزدیک شده و نوسانات آن در محدوده قابل قبولی باقی می‌ماند. همچنین جریان بار در شرایط مختلف تغییر کرده و سیستم توانسته است به خوبی این تغییرات را جبران کند. تحلیل توان تلف‌شده در MOSFETها نیز نشان می‌دهد که بیشترین تلفات در لحظات سوئیچینگ رخ می‌دهد، جایی که هم ولتاژ و هم جریان به طور همزمان مقدار قابل توجهی دارند.

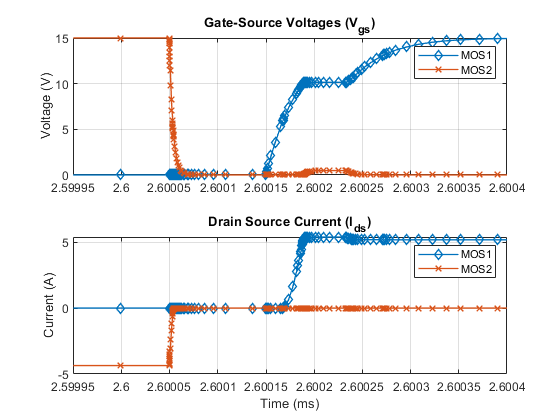

یکی از بخش‌های مهم تحلیل، بررسی شکل موج جریان درین-سورس MOSFETها است. این جریان نشان‌دهنده رفتار واقعی سوئیچ در حالت‌های روشن و خاموش است. همچنین تأخیرهای ناشی از ظرفیت گیت و مقاومت درایو باعث ایجاد شیب در لبه‌های سوئیچینگ می‌شود که در مدل ایده‌آل مشاهده نمی‌شود. این موضوع اهمیت استفاده از مدل‌های دقیق‌تر را در طراحی سیستم‌های قدرت نشان می‌دهد.

در مقایسه با مدل‌های ساده‌تر مانند power_switching_power_supply که از سوئیچ‌های ایده‌آل استفاده می‌کنند، مدل حاضر دقت بسیار بالاتری دارد، اما در عوض زمان شبیه‌سازی بیشتری نیاز دارد. در مدل‌های ایده‌آل می‌توان از پارامترهای استخراج‌شده مانند مقاومت روشن و تأخیر زمانی برای تقریب رفتار واقعی استفاده کرد و در سیستم‌های پیچیده‌تر از آن بهره برد.

یکی از اهداف مهم این شبیه‌سازی، امکان بهینه‌سازی طراحی مبدل Buck است. با تغییر پارامترهای L و C و همچنین تنظیم ضرایب کنترل‌کننده PI، می‌توان به پاسخ دینامیکی مطلوب دست یافت. به عنوان مثال، افزایش مقدار سلف باعث کاهش ریپل جریان می‌شود اما پاسخ گذرا را کندتر می‌کند. در مقابل، کاهش سلف ممکن است پاسخ سریع‌تری ایجاد کند اما ریپل بیشتری به همراه داشته باشد.

از دیدگاه مهندسی سیستم‌های قدرت، طراحی یک Buck Converter پایدار نیازمند درک همزمان از الکترونیک قدرت، کنترل و تحلیل حرارتی است. شبیه‌سازی در Matlab این امکان را فراهم می‌کند که تمامی این جنبه‌ها در یک محیط یکپارچه بررسی شوند. این موضوع به مهندسان اجازه می‌دهد تا قبل از ساخت نمونه فیزیکی، عملکرد سیستم را به طور کامل ارزیابی کنند و هزینه‌های طراحی را کاهش دهند.

در نهایت، این شبیه‌سازی نشان می‌دهد که استفاده از مدل‌های دقیق مبتنی بر MOSFET به جای سوئیچ‌های ایده‌آل، درک عمیق‌تری از رفتار واقعی مدار ارائه می‌دهد. همچنین ترکیب تحلیل الکتریکی، حرارتی و کنترلی در یک مدل واحد، امکان طراحی بهینه‌تر و قابل اعتمادتر را فراهم می‌سازد. این رویکرد در طراحی منابع تغذیه سوئیچینگ مدرن کاملاً ضروری است و نقش مهمی در توسعه سیستم‌های الکترونیک قدرت با راندمان بالا دارد.
