در حوزه تحلیل و مدلسازی سیستمهای قدرت و الکترونیک قدرت در محیط MATLAB/Simulink و بهویژه در ابزار Simscape، یکی از موضوعات مهم و کاربردی، نحوه پیادهسازی پورتهای سهفاز است. پورتهای سهفاز نقش کلیدی در اتصال اجزای الکتریکی و انتقال توان در سیستمهای چندفازه دارند. در این شبیهسازی، دو نوع اصلی از پورتهای سهفاز شامل «پورت سهفاز ترکیبی (Composite Three-Phase Port)» و «پورت سهفاز گسترده (Expanded Three-Phase Port)» مورد بررسی و مقایسه قرار میگیرند.
هدف اصلی این شبیهسازی، بررسی عملکرد معادل این دو ساختار، نحوه ارتباط آنها با بلوکهای بنیادین Simscape و همچنین تحلیل تفاوتهای ساختاری و پیادهسازی آنها در مدلسازی مدارهای سهفاز است. اگرچه این دو نوع پورت از نظر عملکرد فیزیکی معادل هستند، اما از نظر نحوه اتصال و سطح انتزاع در مدلسازی تفاوتهایی دارند که در ادامه بهصورت دقیق بررسی خواهد شد.
مقدمهای بر پورتهای سهفاز در Simscape
در محیط Simscape Electrical، سیستمهای سهفاز بهطور گسترده برای مدلسازی شبکههای قدرت، ماشینهای الکتریکی و مبدلهای قدرت استفاده میشوند. در این میان، نحوه تعریف پورتهای سهفاز تأثیر مستقیمی بر ساختار مدل و سهولت اتصال بلوکها دارد.
پورت سهفاز ترکیبی، یک رابط فشرده است که هر سه فاز را در قالب یک پورت واحد مدیریت میکند. در مقابل، پورت سهفاز گسترده، هر فاز را بهصورت جداگانه و مستقل نمایش میدهد. این تفاوت در ظاهر ساده به نظر میرسد، اما در طراحی سیستمهای پیچیده میتواند تأثیر قابل توجهی بر خوانایی و انعطافپذیری مدل داشته باشد.
ساختار پورت سهفاز ترکیبی (Composite Three-Phase Port)
در ساختار پورت سهفاز ترکیبی، تمامی اطلاعات مربوط به سه فاز در یک پورت واحد بستهبندی میشود. این روش معمولاً برای سادهسازی مدل و کاهش پیچیدگی بصری استفاده میشود. در این حالت، برای اتصال به بلوکهای بنیادین Simscape، نیاز به استفاده از یک بلوک واسط به نام Phase Splitter وجود دارد.
بلوک Phase Splitter وظیفه دارد سیگنال سهفاز ترکیبی را به سه سیگنال مجزا برای فازهای A، B و C تبدیل کند تا بتوان آنها را به اجزای الکتریکی پایه مانند مقاومتها، سلفها یا منابع مستقل متصل کرد.
از مزایای این ساختار میتوان به موارد زیر اشاره کرد:
- کاهش شلوغی در نمودار مدار
- مدیریت سادهتر سیستمهای سهفاز بزرگ
- انتزاع بالاتر در طراحی مدل
با این حال، استفاده از بلوک واسط باعث افزایش یک مرحله اضافی در مسیر سیگنال میشود که در برخی موارد میتواند فرآیند طراحی را پیچیدهتر کند.
ساختار پورت سهفاز گسترده (Expanded Three-Phase Port)
در مقابل، پورت سهفاز گسترده، هر فاز را بهصورت یک ترمینال مستقل نمایش میدهد. در این حالت، نیازی به استفاده از بلوک Phase Splitter وجود ندارد، زیرا هر فاز مستقیماً قابل اتصال به عناصر بنیادین Simscape است.
این نوع ساختار معمولاً در مواردی استفاده میشود که نیاز به کنترل دقیقتر بر هر فاز وجود دارد یا زمانی که مدلسازی به سطح جزئیات بیشتری نیاز دارد.
مزایای این ساختار عبارتند از:
- حذف نیاز به بلوک واسط
- اتصال مستقیم به عناصر پایه Simscape
- افزایش شفافیت در تحلیل فاز به فاز
با این وجود، این روش ممکن است باعث افزایش پیچیدگی بصری در مدلهای بزرگ شود، زیرا تعداد خطوط اتصال بهطور قابل توجهی افزایش مییابد.
معماری مدار در این شبیهسازی

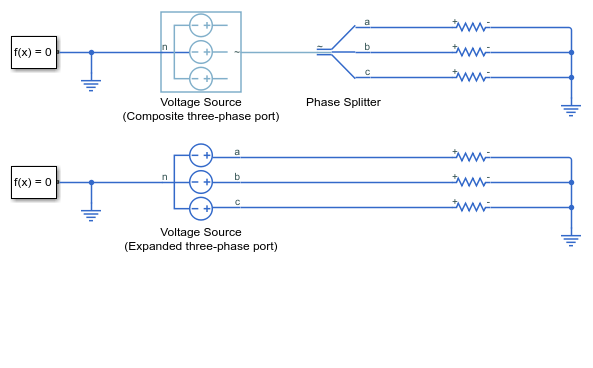

در این شبیهسازی، دو مدار معادل مورد بررسی قرار میگیرند. مدار اول شامل یک منبع ولتاژ سهفاز با پورت ترکیبی است که از طریق بلوک Phase Splitter به اجزای بنیادین متصل میشود. مدار دوم شامل همان منبع ولتاژ است، اما با پورت سهفاز گسترده که مستقیماً به عناصر Simscape متصل شده است.
نکته مهم در این شبیهسازی این است که هر دو مدار از نظر فیزیکی کاملاً معادل هستند و رفتار الکتریکی یکسانی از خود نشان میدهند. این شامل ولتاژهای لحظهای سهفاز و جریانهای متناظر در هر فاز میشود.
بررسی معادل بودن دو ساختار
یکی از نتایج مهم این شبیهسازی این است که انتخاب بین پورت ترکیبی و گسترده تأثیری بر نتایج نهایی ندارد. هر دو ساختار بر اساس معادلات یکسان سیستمهای سهفاز کار میکنند و تنها تفاوت در نحوه نمایش و پیادهسازی داخلی مدل است.
از دیدگاه ریاضی، سیستم سهفاز بر پایه روابط ولتاژ و جریان لحظهای تعریف میشود و این روابط در هر دو نوع پورت بهصورت یکسان حفظ میشوند. بنابراین، انتخاب بین این دو بیشتر یک تصمیم طراحی است تا یک تفاوت عملکردی.
نقش Simscape در مدلسازی سهفاز
Simscape Electrical یکی از ابزارهای قدرتمند MATLAB برای مدلسازی فیزیکی سیستمهای الکتریکی است. در این محیط، اجزای مختلف سیستم بهصورت فیزیکی مدلسازی میشوند و نه صرفاً بهصورت سیگنالهای ریاضی.
در این شبیهسازی، استفاده از پورتهای سهفاز نشاندهنده توانایی Simscape در مدیریت سیستمهای چندفازه با سطوح مختلف انتزاع است. کاربر میتواند بسته به نیاز خود، بین مدل سادهتر (Composite) یا مدل دقیقتر و مستقیمتر (Expanded) انتخاب کند.
تحلیل مزایا و معایب در طراحی سیستم
از منظر طراحی مهندسی، انتخاب نوع پورت سهفاز به عوامل مختلفی بستگی دارد. اگر هدف کاهش پیچیدگی مدل و افزایش خوانایی باشد، پورت ترکیبی گزینه مناسبتری است. اما اگر هدف تحلیل دقیقتر رفتار هر فاز بهصورت مستقل باشد، پورت گسترده انتخاب بهتری خواهد بود.
در پروژههای صنعتی بزرگ، معمولاً ترکیبی از هر دو روش مورد استفاده قرار میگیرد تا هم از سادگی مدل بهرهبرداری شود و هم دقت تحلیل حفظ گردد.
نتیجهگیری
در این شبیهسازی مشخص شد که پورتهای سهفاز ترکیبی و گسترده در Simscape از نظر عملکرد الکتریکی کاملاً معادل هستند، اما از نظر ساختار مدلسازی تفاوتهای مهمی دارند. پورت ترکیبی با استفاده از بلوک واسط Phase Splitter ساختار سادهتری ارائه میدهد، در حالی که پورت گسترده امکان اتصال مستقیم و تحلیل دقیقتر را فراهم میسازد.
در نهایت، انتخاب بین این دو ساختار باید بر اساس نیازهای طراحی، سطح پیچیدگی سیستم و هدف تحلیل انجام شود. درک صحیح این تفاوتها میتواند نقش مهمی در بهینهسازی فرآیند مدلسازی در MATLAB و Simscape داشته باشد.
