در مدل‌سازی سیستم‌های قدرت الکتریکی، به‌ویژه در محیط‌های شبیه‌سازی مانند Simulink و Simscape™، نحوه اتصال و نمایش شبکه‌های سه‌فاز اهمیت بسیار بالایی دارد. یکی از موضوعات کلیدی در این حوزه، تفاوت میان پورت‌های سه‌فاز از نوع Composite و Expanded است. این دو نوع پورت، اگرچه در ظاهر ساختار متفاوتی دارند، اما از نظر فیزیکی و رفتاری، معادل یکدیگر بوده و نتایج یکسانی در تحلیل سیستم ارائه می‌دهند. هدف این شبیه‌سازی، بررسی دقیق این دو نوع اتصال، نحوه عملکرد آن‌ها و مقایسه نتایج حاصل از هر دو ساختار در مدل‌های الکتریکی است.

مقدمه‌ای بر سیستم‌های سه‌فاز

سیستم‌های سه‌فاز یکی از رایج‌ترین ساختارهای تولید، انتقال و مصرف انرژی الکتریکی در جهان هستند. در این سیستم‌ها، سه منبع ولتاژ یا جریان AC با اختلاف فاز 120 درجه الکتریکی نسبت به یکدیگر قرار دارند. این ویژگی باعث می‌شود توان انتقالی یکنواخت‌تر بوده و راندمان سیستم نسبت به سیستم‌های تک‌فاز افزایش یابد. در شبیه‌سازی این سیستم‌ها، نحوه نمایش سیگنال‌های سه‌فاز و اتصال آن‌ها به اجزای مختلف شبکه اهمیت زیادی دارد.

معرفی پورت‌های سه‌فاز Composite

پورت‌های سه‌فاز از نوع Composite به‌گونه‌ای طراحی شده‌اند که هر سه فاز به صورت یک بلوک واحد در محیط Simscape نمایش داده می‌شوند. در این ساختار، ولتاژها و جریان‌های سه‌فاز به صورت برداری در یک پورت مجتمع شده‌اند. این نوع نمایش باعث ساده‌تر شدن دیاگرام و کاهش پیچیدگی بصری مدل می‌شود. با این حال، برای اتصال این پورت‌ها به بلوک‌های پایه‌ای Simscape Electrical، نیاز به یک واسط به نام Phase Splitter وجود دارد.

بلوک Phase Splitter وظیفه دارد سیگنال سه‌فاز مجتمع را به سه سیگنال مجزای الکتریکی تبدیل کند تا بتوان آن‌ها را به اجزای پایه‌ای مانند مقاومت، سلف یا خازن متصل کرد. این ساختار بیشتر در مدل‌هایی استفاده می‌شود که هدف، سادگی نمایش سیستم و کاهش تعداد اتصالات در سطح بالا باشد.

معرفی پورت‌های سه‌فاز Expanded

در مقابل، پورت‌های Expanded سه‌فاز به‌گونه‌ای طراحی شده‌اند که هر فاز به صورت یک پورت مستقل نمایش داده می‌شود. در این حالت، به جای یک پورت واحد سه‌فاز، سه پورت جداگانه برای فازهای A، B و C در اختیار داریم. این ساختار امکان اتصال مستقیم به بلوک‌های Simscape Electrical را فراهم می‌کند و نیازی به استفاده از Phase Splitter وجود ندارد.

این نوع نمایش اگرچه ممکن است باعث شلوغ‌تر شدن نمودار شود، اما در عوض شفافیت بیشتری در تحلیل هر فاز به صورت مستقل فراهم می‌کند. به همین دلیل، در مدل‌هایی که نیاز به بررسی دقیق رفتار هر فاز وجود دارد، استفاده از Expanded ports ترجیح داده می‌شود.

ساختار مدار در هر دو روش

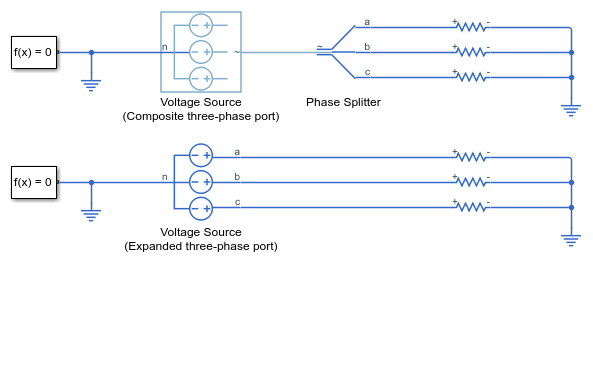

در این شبیه‌سازی، دو مدار معادل مورد بررسی قرار می‌گیرند. در مدار اول، یک منبع ولتاژ سه‌فاز با پورت Composite مورد استفاده قرار گرفته است. این منبع از طریق یک Phase Splitter به اجزای پایه‌ای شبکه متصل می‌شود. در مدار دوم، همان منبع ولتاژ به صورت Expanded configuration تنظیم شده و مستقیماً به اجزای Simscape Electrical متصل می‌گردد.

نکته مهم در این مقایسه این است که هر دو مدار از نظر ریاضی و فیزیکی کاملاً معادل هستند. یعنی ولتاژهای لحظه‌ای، جریان‌های عبوری و توان انتقالی در هر دو ساختار یکسان خواهد بود. تنها تفاوت در نحوه نمایش و اتصال اجزای مدل است، نه در رفتار فیزیکی سیستم.

تحلیل رفتار لحظه‌ای ولتاژ و جریان

در سیستم‌های سه‌فاز، تحلیل لحظه‌ای (Instantaneous Analysis) اهمیت ویژه‌ای دارد. در هر دو ساختار Composite و Expanded، ولتاژها و جریان‌ها به صورت لحظه‌ای محاسبه می‌شوند. این موضوع باعث می‌شود که بتوان رفتار دینامیکی سیستم را با دقت بالا بررسی کرد.

در حالت Composite، بردار سه‌فاز ابتدا به صورت مجتمع در یک پورت تعریف می‌شود و سپس توسط Phase Splitter به اجزای جداگانه تبدیل می‌شود. در مقابل، در حالت Expanded، این تفکیک از ابتدا در سطح پورت انجام شده است. با این حال، در هر دو حالت، معادلات حاکم بر سیستم (مانند قوانین Kirchhoff و روابط امپدانسی) یکسان باقی می‌مانند.

نقش Phase Splitter در مدل Composite

Phase Splitter یکی از اجزای کلیدی در ساختار Composite محسوب می‌شود. این بلوک وظیفه دارد سیگنال سه‌فاز را به سه مسیر مستقل تقسیم کند. از نظر داخلی، این بلوک هیچ تغییر فیزیکی در سیگنال‌ها ایجاد نمی‌کند، بلکه تنها نقش تبدیل نمایش (Representation Conversion) را بر عهده دارد.

وجود این بلوک باعث می‌شود مدل‌های پیچیده‌تر بتوانند با ساختاری ساده‌تر طراحی شوند. به‌خصوص در پروژه‌هایی که تعداد زیادی منبع یا بار سه‌فاز وجود دارد، استفاده از Composite ports همراه با Phase Splitter می‌تواند خوانایی مدل را بهبود دهد.

مزایا و معایب هر ساختار

هر یک از دو ساختار Composite و Expanded دارای مزایا و محدودیت‌های خاص خود هستند. در ساختار Composite، مهم‌ترین مزیت، کاهش پیچیدگی بصری مدل است. این ویژگی به مهندسان اجازه می‌دهد تا سیستم‌های بزرگ را با نمودارهای ساده‌تر مدیریت کنند. با این حال، نیاز به استفاده از بلوک‌های واسط مانند Phase Splitter می‌تواند در برخی موارد باعث افزایش پیچیدگی داخلی مدل شود.

در مقابل، ساختار Expanded اگرچه نمودار شلوغ‌تری ایجاد می‌کند، اما از نظر شفافیت فیزیکی و سادگی اتصال مستقیم، عملکرد بهتری دارد. این ساختار به‌ویژه در تحلیل‌های دقیق فاز به فاز بسیار مفید است و احتمال خطا در تفسیر سیگنال‌ها را کاهش می‌دهد.

معادل بودن نتایج در شبیه‌سازی

یکی از مهم‌ترین نتایج این شبیه‌سازی، اثبات معادل بودن کامل دو ساختار Composite و Expanded است. در هر دو حالت، اگر پارامترهای منبع ولتاژ، بار و شرایط اولیه یکسان باشند، نتایج خروجی مانند ولتاژ فازها، جریان‌ها و توان انتقالی دقیقاً مشابه خواهند بود.

این موضوع نشان می‌دهد که انتخاب بین این دو ساختار بیشتر به سلیقه مدل‌سازی و سطح پیچیدگی مورد نظر کاربر بستگی دارد تا تفاوت در نتایج فیزیکی. در واقع، Simscape با ارائه هر دو گزینه، انعطاف‌پذیری بالایی در طراحی سیستم‌های الکتریکی فراهم کرده است.

کاربردهای عملی در مهندسی برق

در کاربردهای صنعتی، انتخاب نوع پورت سه‌فاز می‌تواند بر روند طراحی تأثیرگذار باشد. در سیستم‌های قدرت بزرگ مانند شبکه‌های انتقال یا موتورهای سه‌فاز صنعتی، معمولاً از ساختار Composite برای ساده‌سازی مدل استفاده می‌شود. در حالی که در تحلیل‌های دقیق ماشین‌های الکتریکی یا سیستم‌های کنترلی، ساختار Expanded ترجیح داده می‌شود.

همچنین در آموزش مفاهیم سیستم‌های سه‌فاز، استفاده از Expanded ports می‌تواند به درک بهتر دانشجویان از رفتار هر فاز کمک کند، در حالی که Composite ports بیشتر برای نمایش کلی سیستم مناسب هستند.

جمع‌بندی

مقایسه بین پورت‌های سه‌فاز Composite و Expanded نشان می‌دهد که هر دو ساختار از نظر فیزیکی کاملاً معادل هستند و تفاوت اصلی آن‌ها در نحوه نمایش و اتصال اجزای مدل است. استفاده از Phase Splitter در ساختار Composite امکان اتصال به بلوک‌های پایه‌ای Simscape را فراهم می‌کند، در حالی که ساختار Expanded این اتصال را به صورت مستقیم انجام می‌دهد.

در نهایت، انتخاب بین این دو روش به نیازهای پروژه، سطح پیچیدگی مورد نظر و ترجیح مهندس طراح بستگی دارد. هر دو ساختار ابزارهای قدرتمندی برای شبیه‌سازی دقیق سیستم‌های سه‌فاز در محیط Matlab و Simscape محسوب می‌شوند و در صورت استفاده صحیح، نتایج کاملاً یکسان و قابل اعتمادی ارائه خواهند داد.
