مقدمه

در سیستم‌های قدرت الکتریکی مدرن، ماشین‌های سنکرون سه فاز نقش اساسی در تولید انرژی الکتریکی ایفا می‌کنند. این ماشین‌ها به دلیل قابلیت کنترل دقیق ولتاژ، فرکانس و توان راکتیو، به‌طور گسترده در نیروگاه‌ها به‌عنوان ژنراتور مورد استفاده قرار می‌گیرند. در این شبیه‌سازی، عملکرد یک ماشین سنکرون (Synchronous Machine – SM) در حالت ژنراتوری بررسی شده است که هدف اصلی آن کنترل ولتاژ ترمینال و سرعت روتور تحت شرایط بار مشخص می‌باشد.

در این مدل، ماشین سنکرون به همراه سیستم تحریک خودکار (AVR) و گاورنر (Governor) مورد استفاده قرار گرفته است تا بتوان رفتار دینامیکی سیستم را در شرایط واقعی‌تر تحلیل کرد. بار اعمال‌شده در این شبیه‌سازی برابر با 250 مگاوات توان اکتیو و 15 مگاولت‌آمپر راکتیو در نظر گرفته شده است که نشان‌دهنده یک شرایط بهره‌برداری واقعی در شبکه قدرت است.

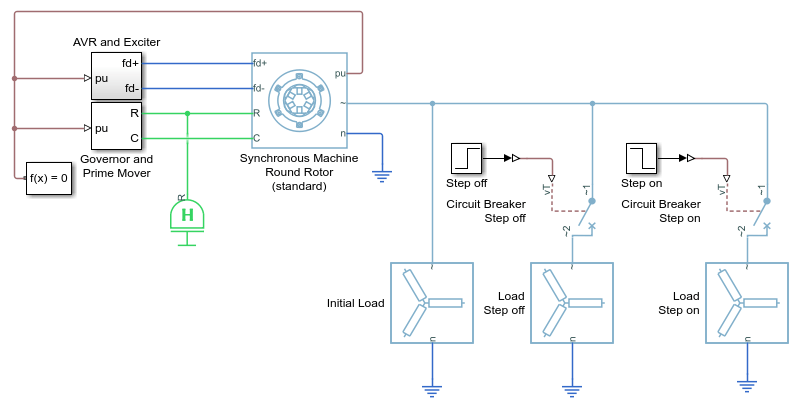

معرفی ساختار سیستم شبیه‌سازی

در این شبیه‌سازی، یک ماشین سنکرون روتور استوانه‌ای (Round Rotor Synchronous Machine) به عنوان منبع اصلی تولید توان در نظر گرفته شده است. این ماشین در حالت ژنراتوری کار کرده و انرژی مکانیکی دریافتی از توربین را به انرژی الکتریکی تبدیل می‌کند.

ساختار کلی سیستم شامل اجزای زیر است:

• ماشین سنکرون سه فاز به عنوان ژنراتور اصلی
• سیستم تحریک خودکار (AVR) برای کنترل ولتاژ ترمینال
• گاورنر برای کنترل سرعت و توان مکانیکی ورودی
• بار الکتریکی ترکیبی شامل توان اکتیو و راکتیو
• مدل‌سازی دینامیکی در محیط Simscape Electrical

این ساختار به گونه‌ای طراحی شده است که بتوان رفتار گذرا و حالت ماندگار سیستم را به صورت دقیق تحلیل کرد.

کنترل ولتاژ با استفاده از AVR

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، سیستم کنترل ولتاژ یا AVR است. وظیفه اصلی AVR تنظیم ولتاژ خروجی ژنراتور در مقدار نامی و حفظ پایداری ولتاژ در شرایط تغییر بار است.

در این سیستم، AVR با اندازه‌گیری ولتاژ ترمینال ماشین سنکرون، خطای ولتاژ را محاسبه کرده و بر اساس آن جریان تحریک روتور را تنظیم می‌کند. افزایش جریان تحریک باعث افزایش میدان مغناطیسی روتور و در نتیجه افزایش ولتاژ خروجی می‌شود.

کنترل دقیق AVR باعث می‌شود که حتی در شرایط تغییر ناگهانی بار، ولتاژ ترمینال در محدوده مطلوب باقی بماند و از نوسانات شدید جلوگیری شود.

کنترل سرعت و توان مکانیکی با گاورنر

گاورنر یکی دیگر از اجزای کلیدی در این سیستم است که وظیفه کنترل سرعت روتور و توان مکانیکی ورودی به ژنراتور را بر عهده دارد. در یک ژنراتور سنکرون، سرعت روتور مستقیماً با فرکانس شبکه در ارتباط است، بنابراین کنترل دقیق آن اهمیت بسیار بالایی دارد.

گاورنر با اندازه‌گیری سرعت روتور و مقایسه آن با مقدار مرجع، مقدار سوخت یا توان ورودی توربین را تنظیم می‌کند. اگر سرعت کاهش یابد، گاورنر توان ورودی را افزایش می‌دهد و بالعکس.

این فرآیند باعث می‌شود سیستم در برابر تغییرات بار پایدار باقی بماند و فرکانس شبکه دچار نوسان نشود.

شرایط اولیه و مقداردهی مدل

یکی از ویژگی‌های مهم این شبیه‌سازی، مقداردهی اولیه سیستم در حالت پایدار دوره‌ای (Periodic Steady State) است. این حالت به این معناست که قبل از شروع شبیه‌سازی دینامیکی، تمام متغیرهای سیستم در شرایط تعادل تنظیم می‌شوند.

در این مدل، ماشین سنکرون طوری مقداردهی اولیه شده است که بتواند بار 250 مگاوات توان اکتیو و 15 مگاولت‌آمپر توان راکتیو را تأمین کند. این مقداردهی دقیق باعث می‌شود نتایج شبیه‌سازی از همان ابتدا پایدار بوده و از بروز نوسانات غیرواقعی جلوگیری شود.

برای بررسی این شرایط اولیه، در محیط Simscape می‌توان با راست‌کلیک روی بلوک ماشین سنکرون و انتخاب گزینه‌های مربوط به Electrical، مقادیر پایه (Base Values) و شرایط اولیه (Initial Conditions) را مشاهده کرد.

تحلیل نتایج شبیه‌سازی

در بخش نتایج شبیه‌سازی، دو متغیر اصلی مورد بررسی قرار گرفته‌اند: ولتاژ ترمینال ژنراتور و سرعت زاویه‌ای روتور. این دو کمیت نقش کلیدی در ارزیابی عملکرد سیستم دارند.

ولتاژ ترمینال نشان‌دهنده کیفیت کنترل AVR است. در شرایط ایده‌آل، این ولتاژ باید در مقدار نامی ثابت باقی بماند، حتی زمانی که بار سیستم تغییر می‌کند. در این شبیه‌سازی مشاهده می‌شود که AVR قادر است نوسانات ولتاژ را به سرعت اصلاح کند.

از سوی دیگر، سرعت روتور نشان‌دهنده عملکرد گاورنر و پایداری فرکانس سیستم است. در یک ماشین سنکرون، سرعت باید همواره با سرعت سنکرون شبکه هماهنگ باشد. هرگونه انحراف در این سرعت می‌تواند نشان‌دهنده عدم تعادل بین توان مکانیکی و الکتریکی باشد.

نتایج نشان می‌دهد که پس از اعمال تغییرات بار، سیستم در مدت زمان کوتاهی به حالت پایدار جدید می‌رسد و هر دو متغیر اصلی در محدوده مطلوب تثبیت می‌شوند.

نقش Simscape در مدل‌سازی دقیق سیستم

استفاده از محیط Simscape Electrical در Matlab امکان مدل‌سازی دقیق و فیزیکی اجزای سیستم قدرت را فراهم می‌کند. این ابزار اجازه می‌دهد تا معادلات دینامیکی ماشین سنکرون، سیستم تحریک و گاورنر به صورت یکپارچه حل شوند.

یکی از مزایای مهم این محیط، قابلیت مشاهده مستقیم پارامترهای فیزیکی مانند جریان‌ها، ولتاژها، گشتاور الکترومغناطیسی و سرعت روتور است. همچنین ابزار Simscape Logging امکان ثبت و تحلیل دقیق داده‌های شبیه‌سازی را فراهم می‌کند.

در این شبیه‌سازی، از قابلیت لاگ‌گیری برای بررسی رفتار گذرا سیستم استفاده شده است تا بتوان پاسخ دینامیکی ماشین سنکرون در شرایط بارگذاری مختلف را تحلیل کرد.

بررسی پایداری سیستم

پایداری سیستم قدرت یکی از مهم‌ترین موضوعات در طراحی و بهره‌برداری از ژنراتورهای سنکرون است. در این شبیه‌سازی، پایداری سیستم از دو منظر بررسی شده است: پایداری ولتاژ و پایداری فرکانس.

پایداری ولتاژ توسط AVR تضمین می‌شود، در حالی که پایداری فرکانس توسط گاورنر کنترل می‌گردد. تعامل صحیح بین این دو سیستم کنترلی باعث می‌شود ماشین سنکرون بتواند در شرایط مختلف بار، عملکردی پایدار و قابل اعتماد داشته باشد.

نتیجه‌گیری

این شبیه‌سازی نشان می‌دهد که یک ماشین سنکرون سه فاز مجهز به سیستم تحریک خودکار و گاورنر می‌تواند به‌طور مؤثر در شرایط بار سنگین عمل کند. کنترل دقیق ولتاژ ترمینال و سرعت روتور باعث افزایش پایداری سیستم و بهبود کیفیت توان خروجی می‌شود.

همچنین استفاده از محیط Matlab و Simscape امکان تحلیل دقیق رفتار دینامیکی سیستم را فراهم کرده و به مهندسان قدرت کمک می‌کند تا طراحی بهینه‌تری برای سیستم‌های تولید انرژی انجام دهند.

در نهایت می‌توان نتیجه گرفت که ترکیب مدل‌سازی دقیق فیزیکی با سیستم‌های کنترلی پیشرفته، نقش بسیار مهمی در بهبود عملکرد ژنراتورهای سنکرون در شبکه‌های قدرت مدرن ایفا می‌کند.
