در سامانه‌های الکترونیک قدرت مدرن، مبدل‌های DC-DC نقش بسیار مهمی در مدیریت انرژی، تنظیم ولتاژ و کنترل جریان ایفا می‌کنند. با افزایش نیاز به بازدهی بالا، کاهش ریپل جریان و بهبود عملکرد دینامیکی، استفاده از ساختارهای چندفازه به‌ویژه مبدل‌های دو فازه بین مهندسان و پژوهشگران محبوبیت فراوانی پیدا کرده است. یکی از کاربردی‌ترین ساختارها در این حوزه، مبدل DC-DC دو فازه دوطرفه یا Bidirectional DC-DC Converter است که قابلیت انتقال انرژی در هر دو جهت را فراهم می‌کند. در این شبیه‌سازی، نحوه کنترل جریان یک مبدل DC-DC دو فازه اینترلیود (Interleaved) مورد بررسی قرار می‌گیرد و عملکرد آن در محیط Matlab و Simulink تحلیل می‌شود.

آشنایی با مبدل DC-DC دو فازه دوطرفه

مبدل DC-DC دوطرفه نوعی مبدل الکترونیک قدرت است که می‌تواند انرژی را از یک منبع به بار و یا بالعکس انتقال دهد. این ویژگی در کاربردهایی مانند خودروهای الکتریکی، سیستم‌های ذخیره‌سازی انرژی، باتری‌ها، ریزشبکه‌ها و سامانه‌های انرژی تجدیدپذیر اهمیت بسیار زیادی دارد.

در ساختار مورد بررسی، مبدل از دو شاخه مجزا تشکیل شده است که هر یک شامل یک مبدل DC-DC دوطرفه مجهز به کلیدهای ایده‌آل IGBT هستند. این دو شاخه به صورت موازی کار می‌کنند و به کمک تکنیک اینترلیوینگ (Interleaving) عملکرد کلی سیستم را بهبود می‌بخشند.

استفاده از ساختار دو فازه باعث می‌شود جریان بین دو شاخه تقسیم شود و در نتیجه تنش وارد شده به قطعات کاهش یابد. همچنین این روش موجب کاهش ریپل جریان خروجی و افزایش کیفیت توان در سیستم می‌شود.

مفهوم اینترلیوینگ در مبدل‌های چندفازه

یکی از مهم‌ترین ویژگی‌های این شبیه‌سازی استفاده از تکنیک اینترلیوینگ است. در این روش چند مبدل مشابه به صورت موازی فعالیت می‌کنند اما سیگنال‌های سوئیچینگ آن‌ها نسبت به یکدیگر دارای اختلاف فاز مشخص هستند.

در مبدل دو فازه، هر دو شاخه دارای نسبت سیکل کاری یا Duty Cycle یکسان هستند اما سیگنال‌های کنترلی آن‌ها با اختلاف فاز 180 درجه اعمال می‌شوند. این اختلاف فاز موجب می‌شود ریپل جریان تولید شده توسط هر فاز تا حد زیادی یکدیگر را خنثی کنند.

مزایای اصلی استفاده از اینترلیوینگ عبارت‌اند از:

• کاهش ریپل جریان خروجی
• کاهش ریپل ولتاژ خروجی
• افزایش بازده سیستم
• کاهش اندازه فیلترها
• توزیع مناسب توان بین فازها
• کاهش تنش حرارتی قطعات قدرت
• بهبود کیفیت توان الکتریکی

به همین دلیل مبدل‌های اینترلیود در صنایع مختلف از جمله خودروهای برقی، سامانه‌های ذخیره‌سازی انرژی و تجهیزات مخابراتی کاربرد فراوانی دارند.

ساختار مدل شبیه‌سازی در Matlab و Simulink

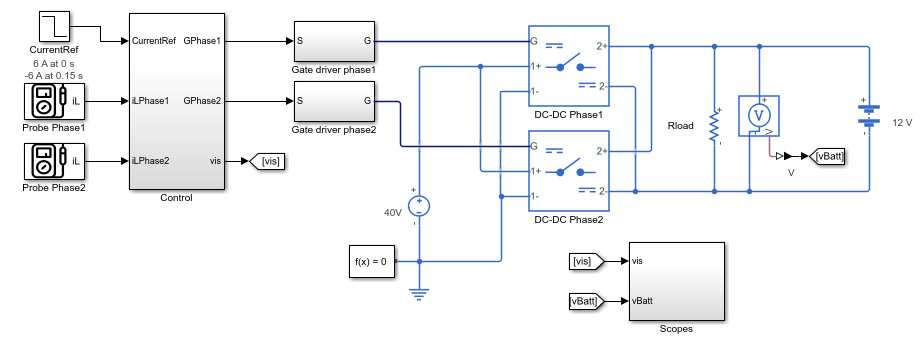

مدل شبیه‌سازی از دو مبدل DC-DC دوطرفه تشکیل شده است که به صورت موازی به یکدیگر متصل شده‌اند. هر شاخه دارای عناصر اصلی شامل سلف، کلیدهای IGBT و اجزای ذخیره‌کننده انرژی است.

برای پیاده‌سازی دقیق رفتار مدار از محیط Simscape Electrical استفاده شده است. این محیط امکان مدل‌سازی اجزای قدرت را با دقت بالا فراهم می‌کند و می‌تواند رفتار دینامیکی سیستم را در شرایط مختلف عملیاتی نمایش دهد.

مدل شامل زیرسیستم‌های مختلفی است که هر کدام وظیفه مشخصی بر عهده دارند:

• زیرسیستم مبدل DC-DC دوطرفه
• مدارهای اندازه‌گیری جریان و ولتاژ
• کنترل‌کننده PI
• مولد سیگنال PWM
• زیرسیستم Scopes برای نمایش نتایج
• بخش Simscape Logging جهت ثبت داده‌های شبیه‌سازی

کنترل جریان در مبدل DC-DC دو فازه

کنترل جریان یکی از مهم‌ترین بخش‌های این شبیه‌سازی است. هدف اصلی کنترل‌کننده آن است که جریان سلف را مطابق مقدار مرجع تعیین شده تنظیم کند. دستیابی به این هدف موجب عملکرد پایدار و مطمئن مبدل در شرایط مختلف بار خواهد شد.

در این مدل از یک کنترل‌کننده PI یا Proportional-Integral استفاده شده است. کنترل‌کننده PI یکی از رایج‌ترین روش‌های کنترل در الکترونیک قدرت محسوب می‌شود زیرا ضمن سادگی پیاده‌سازی، عملکرد مناسبی در حذف خطای ماندگار ارائه می‌دهد.

فرآیند کنترل به این صورت انجام می‌شود:

1. اندازه‌گیری جریان واقعی سلف
2. مقایسه جریان اندازه‌گیری شده با مقدار مرجع
3. محاسبه خطا توسط کنترل‌کننده
4. تولید سیگنال کنترلی مناسب
5. تنظیم نسبت سیکل کاری PWM
6. کنترل کلیدهای IGBT و اصلاح جریان خروجی

بخش تناسبی کنترل‌کننده باعث پاسخ سریع به تغییرات می‌شود و بخش انتگرالی خطای ماندگار را حذف می‌کند. ترکیب این دو عملکرد موجب می‌شود جریان سلف با دقت مناسبی مقدار مرجع را دنبال کند.

نقش Duty Cycle در کنترل مبدل

Duty Cycle یا نسبت سیکل کاری یکی از مهم‌ترین پارامترهای کنترلی در مبدل‌های سوئیچینگ است. این پارامتر نشان می‌دهد کلید قدرت چه مدت از یک دوره سوئیچینگ در حالت روشن قرار دارد.

کنترل‌کننده PI با تغییر Duty Cycle قادر است مقدار انرژی منتقل شده از ورودی به خروجی را تنظیم کند. هرچه نسبت سیکل کاری افزایش یابد، میزان انتقال توان نیز تغییر خواهد کرد و جریان سلف به مقدار مطلوب نزدیک‌تر می‌شود.

در این شبیه‌سازی هر دو فاز دارای Duty Cycle یکسان هستند اما به دلیل اختلاف فاز 180 درجه‌ای، ریپل جریان خروجی به طور محسوسی کاهش پیدا می‌کند.

استفاده از کلیدهای IGBT ایده‌آل

در این مدل از کلیدهای IGBT ایده‌آل استفاده شده است. ترانزیستورهای IGBT از پرکاربردترین کلیدهای نیمه‌هادی در الکترونیک قدرت هستند و ترکیبی از مزایای MOSFET و BJT را ارائه می‌دهند.

استفاده از مدل ایده‌آل موجب می‌شود تحلیل رفتار کنترلی سیستم ساده‌تر شده و تمرکز اصلی بر روی عملکرد الگوریتم کنترل جریان قرار گیرد. در مطالعات پیشرفته‌تر می‌توان اثرات غیرایده‌آل شامل تلفات سوئیچینگ، افت ولتاژ هدایت و اثرات حرارتی را نیز وارد مدل نمود.

تحلیل نتایج شبیه‌سازی

نتایج شبیه‌سازی از طریق قابلیت Simscape Logging ثبت و ذخیره شده‌اند. داده‌های ثبت شده امکان بررسی دقیق عملکرد سیستم را در طول زمان فراهم می‌کنند.

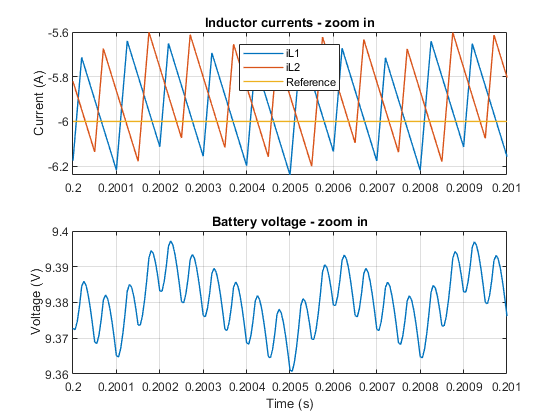

یکی از مهم‌ترین نمودارهای خروجی، مقایسه جریان مرجع و جریان اندازه‌گیری شده سلف است. این نمودار نشان می‌دهد که کنترل‌کننده PI توانسته است جریان واقعی را با دقت بالا به مقدار مرجع نزدیک کند.

در لحظات گذرا ممکن است اختلاف کوچکی بین جریان مرجع و جریان اندازه‌گیری شده مشاهده شود اما پس از مدت کوتاهی سیستم به حالت پایدار رسیده و خطا تقریباً به صفر می‌رسد.

نمودار دیگر مربوط به ولتاژ باتری در شبکه 12 ولتی است. بررسی این نمودار نشان می‌دهد که ولتاژ سیستم در محدوده قابل قبول باقی مانده و عملکرد مبدل موجب حفظ پایداری شبکه DC شده است.

مزایای استفاده از مبدل دو فازه

• کاهش قابل توجه ریپل جریان
• افزایش بازده انرژی
• بهبود پاسخ دینامیکی سیستم
• کاهش تنش حرارتی تجهیزات
• افزایش قابلیت اطمینان سیستم
• کاهش اندازه فیلترهای خروجی
• امکان استفاده در توان‌های بالاتر
• توزیع یکنواخت جریان بین فازها

کاربردهای صنعتی مبدل DC-DC دوطرفه دو فازه

این نوع مبدل در بسیاری از کاربردهای صنعتی و پژوهشی مورد استفاده قرار می‌گیرد:

• خودروهای هیبریدی و الکتریکی
• سامانه‌های مدیریت باتری
• سیستم‌های ذخیره‌سازی انرژی
• ایستگاه‌های شارژ خودروهای برقی
• ریزشبکه‌های هوشمند
• سیستم‌های انرژی خورشیدی و بادی
• تجهیزات مخابراتی و مراکز داده
• منابع تغذیه توان بالا

جمع‌بندی

در این شبیه‌سازی، کنترل جریان یک مبدل DC-DC دو فازه اینترلیود دوطرفه مورد بررسی قرار گرفت. ساختار سیستم از دو مبدل DC-DC دوطرفه مجهز به کلیدهای IGBT تشکیل شده است که با اختلاف فاز 180 درجه کار می‌کنند. برای کنترل جریان سلف از الگوریتم PI استفاده شده و نسبت سیکل کاری کلیدها به صورت پیوسته تنظیم می‌شود. نتایج حاصل از Simscape Logging نشان می‌دهد که جریان اندازه‌گیری شده با دقت مناسبی مقدار مرجع را دنبال می‌کند و ولتاژ شبکه 12 ولتی نیز در محدوده پایدار باقی می‌ماند. کاهش ریپل جریان، افزایش بازده، بهبود کیفیت توان و توزیع مناسب جریان بین فازها از مهم‌ترین مزایای این ساختار هستند که آن را به گزینه‌ای مناسب برای کاربردهای پیشرفته الکترونیک قدرت و سامانه‌های ذخیره‌سازی انرژی تبدیل می‌کند.

“`
