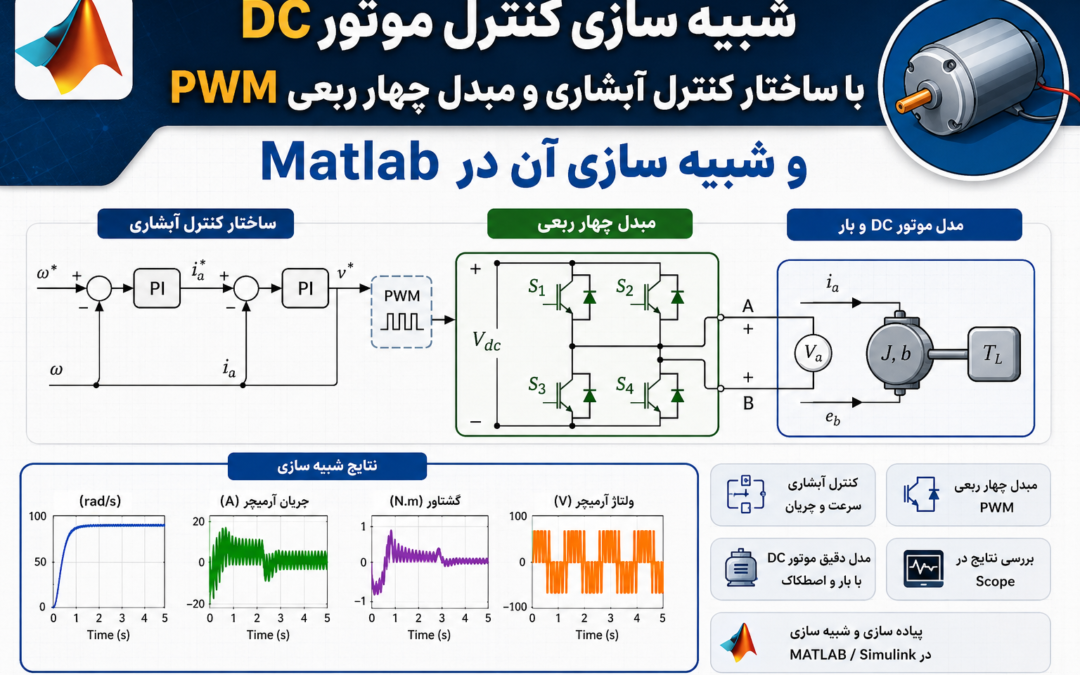

در این شبیه سازی، یک سیستم کنترل پیشرفته برای موتور DC مورد بررسی قرار گرفته است که بر پایه ساختار کنترل آبشاری (Cascade Control) طراحی شده است. این ساختار یکی از روش‌های متداول و بسیار مؤثر در کنترل موتورهای الکتریکی به ویژه در کاربردهای صنعتی و سیستم‌های نیازمند دقت بالا در کنترل سرعت و گشتاور محسوب می‌شود. در این مدل، از یک مبدل چهار ربعی (Four-Quadrant Chopper) با کنترل PWM برای تغذیه موتور DC استفاده شده است که امکان کنترل کامل در هر چهار ناحیه کاری موتور را فراهم می‌سازد.

در چنین ساختاری، سیستم کنترل به دو حلقه اصلی تقسیم می‌شود. حلقه بیرونی وظیفه کنترل سرعت موتور را بر عهده دارد و حلقه داخلی برای کنترل جریان طراحی شده است. این تفکیک باعث افزایش سرعت پاسخ‌دهی سیستم و بهبود پایداری در برابر اغتشاشات خارجی مانند تغییر بار مکانیکی می‌شود. در واقع، حلقه جریان به عنوان یک زیرسیستم سریع‌تر عمل کرده و تغییرات ناگهانی در جریان را اصلاح می‌کند، در حالی که حلقه سرعت تغییرات کلی سرعت موتور را تنظیم می‌نماید.

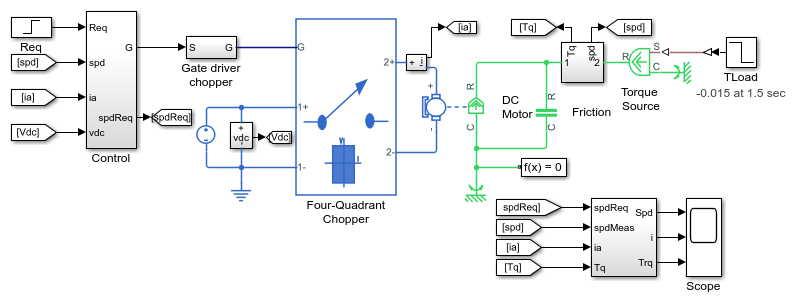

مدل شبیه سازی شده در محیط Matlab به گونه‌ای طراحی شده است که بتوان رفتار دینامیکی موتور DC را تحت شرایط مختلف بررسی کرد. زمان کل شبیه سازی برابر با 4 ثانیه در نظر گرفته شده است. در این بازه زمانی، تغییرات مهمی در شرایط کاری سیستم اعمال می‌شود که امکان تحلیل دقیق عملکرد کنترل‌کننده را فراهم می‌سازد. در زمان t = 1.5 ثانیه، گشتاور بار خارجی افزایش می‌یابد که این موضوع یک اغتشاش ناگهانی در سیستم محسوب می‌شود. سپس در زمان t = 2.5 ثانیه، مقدار سرعت مرجع از 1000 دور بر دقیقه به 2000 دور بر دقیقه تغییر می‌کند که نشان‌دهنده تغییر نقطه کاری سیستم است.

استفاده از مبدل چهار ربعی PWM در این شبیه سازی اهمیت ویژه‌ای دارد، زیرا این مبدل قادر است جریان و ولتاژ را در هر چهار ناحیه کاری موتور کنترل کند. این قابلیت به سیستم اجازه می‌دهد تا هم در حالت موتوری و هم در حالت ترمزی عملکرد دقیقی داشته باشد. در نتیجه، انرژی به صورت بهینه مدیریت شده و پاسخ سیستم در شرایط گذرا بهبود می‌یابد.

در بخش کنترل، حلقه جریان معمولاً با سرعت بسیار بالاتری نسبت به حلقه سرعت عمل می‌کند. این موضوع باعث می‌شود که جریان موتور سریع‌تر به مقدار مطلوب برسد و نوسانات آن کاهش یابد. در مقابل، حلقه سرعت با استفاده از کنترل‌کننده‌هایی مانند PI یا PID، خطای بین سرعت مرجع و سرعت واقعی موتور را کاهش داده و عملکرد کلی سیستم را تنظیم می‌کند. این ساختار آبشاری یکی از بهترین روش‌ها برای کنترل سیستم‌های الکترومکانیکی غیرخطی مانند موتور DC است.

نتایج شبیه سازی نشان می‌دهد که سیستم کنترل طراحی شده توانایی مقابله با تغییرات ناگهانی بار را دارد. در زمان اعمال افزایش بار در t = 1.5 ثانیه، کاهش موقت سرعت مشاهده می‌شود اما حلقه کنترل به سرعت وارد عمل شده و سرعت را به مقدار مطلوب بازمی‌گرداند. این رفتار نشان‌دهنده پایداری مناسب سیستم و عملکرد صحیح طراحی کنترل‌کننده است.

همچنین در تغییر سرعت مرجع در t = 2.5 ثانیه، سیستم قادر است به سرعت به مقدار جدید 2000 rpm همگرا شود. این موضوع بیانگر پاسخ گذرای مناسب و طراحی صحیح ضرایب کنترل‌کننده‌ها است. در سیستم‌های صنعتی، چنین رفتاری اهمیت بالایی دارد زیرا تغییرات بار و تغییر نقطه کاری به صورت مداوم رخ می‌دهد.

از دیدگاه پیاده‌سازی، این مدل قابلیت اجرا بر روی سیستم‌های بلادرنگ (Real-Time) را نیز دارا می‌باشد. همان‌طور که در آزمایش‌های انجام شده روی سخت‌افزار Speedgoat Performance با پردازنده Intel® i7 چهار هسته‌ای نشان داده شده است، این مدل توانسته با گام زمانی 50 میکروثانیه به صورت پایدار اجرا شود. این موضوع بیانگر کارایی بالای الگوریتم کنترل و بهینه بودن ساختار شبیه سازی در محیط Matlab/Simulink است.

توانایی اجرای بلادرنگ این سیستم نشان می‌دهد که طراحی انجام شده تنها یک مدل تئوریک نیست، بلکه قابلیت استفاده در کاربردهای عملی مانند رباتیک صنعتی، خودروهای الکتریکی، و سیستم‌های محرکه دقیق را دارد. در چنین کاربردهایی، نیاز به پاسخ سریع و دقیق سیستم کنترلی بسیار حیاتی است.

از منظر مهندسی کنترل، ساختار آبشاری به دلیل جداسازی دینامیک‌های سریع و کند، امکان طراحی ساده‌تر کنترل‌کننده‌ها را فراهم می‌کند. حلقه جریان به عنوان دینامیک سریع و حلقه سرعت به عنوان دینامیک کندتر مدل‌سازی می‌شود. این تفکیک باعث می‌شود طراحی کنترل‌کننده‌ها با دقت بیشتری انجام شده و تداخل بین حلقه‌ها کاهش یابد.

در مجموع، این شبیه سازی نشان می‌دهد که ترکیب مبدل PWM چهار ربعی با ساختار کنترل آبشاری می‌تواند عملکرد بسیار مطلوبی در کنترل موتور DC ارائه دهد. این ترکیب علاوه بر افزایش دقت کنترل، موجب بهبود راندمان سیستم و افزایش قابلیت اطمینان آن در شرایط کاری متغیر می‌شود.

در نتیجه می‌توان گفت استفاده از چنین ساختار کنترلی در محیط Matlab نه تنها امکان تحلیل دقیق رفتار دینامیکی موتور DC را فراهم می‌کند، بلکه بستری مناسب برای توسعه و پیاده‌سازی سیستم‌های کنترل پیشرفته در کاربردهای صنعتی واقعی ایجاد می‌نماید.
