کنترل دقیق مبدل‌های الکترونیک قدرت یکی از مهم‌ترین موضوعات در طراحی سیستم‌های صنعتی، تجهیزات محرکه الکتریکی و سامانه‌های تبدیل انرژی به شمار می‌رود. در میان انواع مبدل‌های DC به DC، چاپر چهار ربعی به دلیل قابلیت عملکرد در تمامی حالت‌های کاری ولتاژ و جریان، جایگاه ویژه‌ای در کاربردهای پیشرفته دارد. این ساختار امکان کنترل توان را در هر دو جهت فراهم می‌کند و به همین دلیل در سیستم‌هایی که نیاز به حرکت موتور در هر دو جهت، ترمز احیاکننده یا کنترل دقیق جریان دارند، به طور گسترده مورد استفاده قرار می‌گیرد.

در این شبیه‌سازی، نحوه کنترل یک چاپر چهار ربعی مورد بررسی قرار می‌گیرد. هدف اصلی، کنترل جریان خروجی با استفاده از یک کنترل‌کننده مبتنی بر PI است. سیستم به گونه‌ای طراحی شده که بتواند هم مراجع مثبت و هم مراجع منفی جریان را دنبال کند. همچنین در طول فرآیند شبیه‌سازی، تغییر قطبیت منبع DC بار نیز بررسی می‌شود تا عملکرد کنترل‌کننده در شرایط مختلف ارزیابی شود.

معرفی چاپر چهار ربعی

چاپر چهار ربعی یکی از پیشرفته‌ترین انواع مبدل‌های DC به DC محسوب می‌شود که قادر است در هر چهار ربع صفحه ولتاژ-جریان فعالیت کند. این ویژگی باعث می‌شود انرژی بتواند هم از منبع به بار و هم از بار به منبع منتقل شود. چنین قابلیتی در بسیاری از کاربردهای صنعتی اهمیت فراوانی دارد، زیرا علاوه بر کنترل حرکت، امکان بازیابی انرژی نیز فراهم می‌شود.

در مقایسه با چاپرهای یک‌ربعی یا دو‌ربعی، چاپر چهار ربعی انعطاف بسیار بیشتری در کنترل توان ارائه می‌دهد. این ساختار معمولاً با استفاده از چهار کلید قدرت و دیودهای موازی طراحی می‌شود تا امکان هدایت جریان در تمامی شرایط فراهم گردد.

ساختار مدل شبیه‌سازی

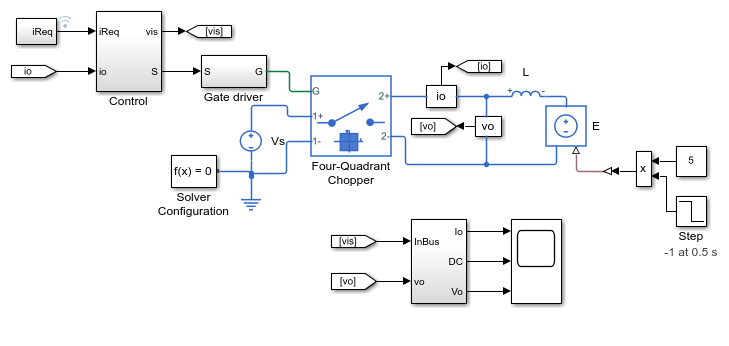

مدل طراحی‌شده در محیط Matlab و Simulink شامل بخش‌های مختلفی است که هر کدام وظیفه مشخصی بر عهده دارند. مهم‌ترین قسمت مدل، زیرسیستم کنترل است که فرمان‌های لازم برای کلیدهای قدرت را تولید می‌کند. علاوه بر آن، مدار قدرت شامل چاپر چهار ربعی، منبع تغذیه DC، بار و تجهیزات اندازه‌گیری نیز در مدل حضور دارند.

ارتباط مناسب میان بخش کنترل و مدار قدرت باعث می‌شود سیستم بتواند تغییرات مرجع جریان را با دقت مناسب دنبال کرده و عملکرد پایداری در شرایط مختلف داشته باشد.

کنترل‌کننده PI

در این شبیه‌سازی از یک کنترل‌کننده تناسبی-انتگرالی (PI) برای کنترل جریان خروجی استفاده شده است. این کنترل‌کننده یکی از رایج‌ترین روش‌های کنترل در سیستم‌های صنعتی محسوب می‌شود، زیرا ضمن سادگی پیاده‌سازی، عملکرد مناسبی در حذف خطای ماندگار و بهبود پاسخ گذرا ارائه می‌دهد.

کنترل‌کننده ابتدا اختلاف بین جریان مرجع و جریان اندازه‌گیری‌شده را محاسبه می‌کند. سپس بر اساس ضرایب تناسبی و انتگرالی، سیگنال کنترلی مناسب را تولید می‌کند تا چاپر بتواند جریان خروجی را به مقدار مطلوب نزدیک کند.

در صورتی که ضرایب PI به درستی تنظیم شوند، سیستم قادر خواهد بود با نوسان کم و سرعت مناسب به مقدار مرجع برسد. انتخاب این ضرایب تأثیر مستقیمی بر کیفیت پاسخ دینامیکی سیستم خواهد داشت.

کنترل جریان خروجی

یکی از مهم‌ترین اهداف این شبیه‌سازی، کنترل دقیق جریان خروجی است. در بسیاری از کاربردهای صنعتی، کنترل جریان نسبت به کنترل ولتاژ اهمیت بیشتری دارد، زیرا گشتاور موتورهای DC و بسیاری از تجهیزات قدرت مستقیماً به جریان وابسته است.

سیستم کنترل باید بتواند حتی در صورت تغییر شرایط بار یا تغییر جهت جریان، مقدار واقعی جریان را به مرجع تعیین‌شده نزدیک نگه دارد. این موضوع باعث افزایش دقت عملکرد تجهیزات و کاهش تنش‌های الکتریکی در مدار می‌شود.

استفاده از مراجع مثبت و منفی

یکی از ویژگی‌های مهم این شبیه‌سازی، استفاده همزمان از مراجع مثبت و منفی جریان است. در نیمه ابتدایی زمان شبیه‌سازی، کنترل‌کننده جریان را مطابق مرجع اولیه تنظیم می‌کند. سپس با تغییر مرجع، جهت جریان نیز تغییر کرده و چاپر وارد یکی از ربع‌های دیگر عملکرد خود می‌شود.

این قابلیت نشان می‌دهد که سیستم محدود به یک جهت انتقال توان نیست و می‌تواند در شرایط مختلف، پاسخ مناسبی به تغییرات فرمان کنترلی ارائه دهد.

زمان شبیه‌سازی

کل زمان اجرای شبیه‌سازی برابر با یک ثانیه در نظر گرفته شده است. اگرچه این بازه زمانی کوتاه به نظر می‌رسد، اما برای مشاهده رفتار دینامیکی سیستم، تغییر جهت جریان و بررسی عملکرد کنترل‌کننده کاملاً مناسب است.

در این بازه زمانی، تمامی تغییرات اصلی سیستم قابل مشاهده بوده و پاسخ چاپر نسبت به تغییرات مرجع و شرایط مدار به خوبی ارزیابی می‌شود.

تغییر قطبیت منبع DC بار

یکی از مهم‌ترین اتفاقات این شبیه‌سازی در زمان 0.5 ثانیه رخ می‌دهد. در این لحظه، قطبیت منبع DC بار (E) تغییر داده می‌شود. این تغییر شرایط جدیدی را برای مدار ایجاد کرده و عملکرد کنترل‌کننده را در مواجهه با یک تغییر ناگهانی مورد آزمایش قرار می‌دهد.

پس از تغییر قطبیت، کنترل‌کننده باید بتواند بدون ایجاد ناپایداری، جریان خروجی را مجدداً به مقدار مرجع هدایت کند. این آزمایش نشان‌دهنده مقاومت سیستم در برابر اغتشاشات و تغییرات ناگهانی است.

ثبت داده‌های شبیه‌سازی با Simscape Logging

برای تحلیل دقیق عملکرد سیستم، داده‌های شبیه‌سازی توسط قابلیت Simscape Logging ثبت می‌شوند. این ابزار امکان مشاهده تمامی متغیرهای مهم مدار را فراهم کرده و تحلیل رفتار سیستم را بسیار ساده‌تر می‌کند.

با استفاده از داده‌های ثبت‌شده می‌توان روند تغییرات جریان، ولتاژ، وضعیت کلیدها و سایر پارامترهای مدار را بررسی کرد. این اطلاعات نقش مهمی در ارزیابی صحت عملکرد مدل دارند.

تحلیل نتایج شبیه‌سازی

نتایج حاصل از شبیه‌سازی نشان می‌دهد که جریان اندازه‌گیری‌شده به خوبی جریان مرجع را دنبال می‌کند. در زمان تغییر مرجع یا تغییر قطبیت منبع، مقداری پاسخ گذرا مشاهده می‌شود، اما کنترل‌کننده PI به سرعت سیستم را به شرایط پایدار بازمی‌گرداند.

همچنین ولتاژ خروجی مدار متناسب با شرایط کاری تغییر کرده و امکان انتقال توان در هر چهار ربع عملکرد فراهم می‌شود. این موضوع نشان‌دهنده عملکرد صحیح چاپر چهار ربعی در تمامی حالت‌های مورد انتظار است.

بررسی ولتاژ خروجی مدار

علاوه بر جریان، ولتاژ خروجی مدار نیز یکی از پارامترهای مهم قابل بررسی است. ولتاژ خروجی متناسب با فرمان کنترل و وضعیت کلیدهای قدرت تغییر می‌کند. در هنگام تغییر جهت جریان، ولتاژ نیز تغییرات لازم را تجربه می‌کند تا شرایط مناسب برای انتقال انرژی فراهم شود.

بررسی همزمان ولتاژ و جریان، تصویر کاملی از عملکرد سیستم در اختیار طراح قرار می‌دهد و امکان تحلیل دقیق‌تر رفتار مبدل را فراهم می‌کند.

مزایای استفاده از چاپر چهار ربعی

استفاده از چاپر چهار ربعی مزایای متعددی دارد که از مهم‌ترین آن‌ها می‌توان به کنترل دوطرفه توان، امکان ترمز احیاکننده، کنترل دقیق جریان، افزایش بازده انرژی، عملکرد مناسب در تغییر جهت حرکت و قابلیت استفاده در سیستم‌های محرکه پیشرفته اشاره کرد.

به دلیل همین مزایا، این نوع مبدل در صنایع مختلف از جمله خودروهای الکتریکی، سیستم‌های حمل‌ونقل، تجهیزات رباتیک، ماشین‌آلات صنعتی و منابع تغذیه قابل برنامه‌ریزی کاربرد گسترده‌ای پیدا کرده است.

شبیه‌سازی بلادرنگ

یکی از ویژگی‌های قابل توجه این مدل، امکان اجرای آن به صورت بلادرنگ است. این شبیه‌سازی بر روی سیستم هدف بلادرنگ Speedgoat مورد آزمایش قرار گرفته و عملکرد موفقی داشته است. اجرای بلادرنگ به مهندسان اجازه می‌دهد قبل از پیاده‌سازی عملی، رفتار سیستم را در شرایط واقعی بررسی کرده و الگوریتم‌های کنترلی را اعتبارسنجی کنند.

قابلیت اجرای بلادرنگ به ویژه در طراحی کنترل‌کننده‌های صنعتی اهمیت فراوانی دارد، زیرا بسیاری از مشکلات احتمالی پیش از ساخت نمونه واقعی شناسایی می‌شوند.

مشخصات سخت‌افزار مورد استفاده

در آزمایش انجام‌شده، از یک سیستم Speedgoat Performance مجهز به پردازنده چند هسته‌ای Intel Core i7 با فرکانس 3.5 گیگاهرتز استفاده شده است. توان پردازشی مناسب این سخت‌افزار باعث شده مدل بدون کاهش کیفیت محاسبات، به صورت بلادرنگ اجرا شود.

چنین سخت‌افزارهایی معمولاً برای توسعه سیستم‌های کنترل پیشرفته، تست کنترل‌کننده‌ها و اجرای الگوریتم‌های پیچیده الکترونیک قدرت مورد استفاده قرار می‌گیرند.

گام زمانی شبیه‌سازی

مدل قادر است با گام زمانی 50 میکروثانیه به صورت بلادرنگ اجرا شود. انتخاب این گام زمانی باعث می‌شود تغییرات سریع کلیدهای قدرت و دینامیک مدار با دقت مناسبی محاسبه شوند.

هرچه گام زمانی کوچک‌تر انتخاب شود، دقت شبیه‌سازی افزایش پیدا می‌کند، هرچند توان پردازشی بیشتری نیز مورد نیاز خواهد بود. انتخاب مقدار 50 میکروثانیه تعادل مناسبی میان سرعت اجرا و دقت محاسبات ایجاد کرده است.

جمع‌بندی

شبیه‌سازی کنترل چاپر چهار ربعی در Matlab نمونه‌ای مناسب برای بررسی عملکرد مبدل‌های پیشرفته DC به DC محسوب می‌شود. استفاده از کنترل‌کننده PI، امکان دنبال کردن مراجع مثبت و منفی جریان، تغییر قطبیت منبع DC در میانه شبیه‌سازی و تحلیل نتایج توسط Simscape Logging، مجموعه‌ای کامل برای ارزیابی رفتار سیستم فراهم کرده است. همچنین قابلیت اجرای بلادرنگ با گام زمانی 50 میکروثانیه بر روی سخت‌افزار Speedgoat نشان می‌دهد که این مدل علاوه بر اهداف آموزشی، برای توسعه و آزمایش سیستم‌های کنترلی صنعتی نیز کاربرد قابل توجهی دارد.
