“`htmکنترل دقیق سرعت موتورهای جریان مستقیم (DC) یکی از مهم‌ترین مباحث در حوزه سیستم‌های کنترل، الکترونیک قدرت و اتوماسیون صنعتی است. در بسیاری از کاربردهای صنعتی، وجود تأخیر در اندازه‌گیری یا ارسال اطلاعات می‌تواند عملکرد سیستم کنترل را تحت تأثیر قرار دهد و باعث کاهش پایداری، افزایش نوسانات و افت کیفیت پاسخ دینامیکی شود. به همین دلیل استفاده از روش‌های جبران‌کننده تأخیر، از جمله پیش‌بین اسمیت (Smith Predictor)، اهمیت ویژه‌ای پیدا کرده است. در این شبیه‌سازی، ساختار کنترل سرعت یک موتور DC مبتنی بر پیش‌بین اسمیت بررسی می‌شود که در آن یک چاپر چهار ربعی با کنترل PWM وظیفه تأمین توان موتور را بر عهده دارد. همچنین تأخیر موجود در اندازه‌گیری سرعت موتور توسط کنترل‌کننده جبران شده تا عملکرد مطلوب سیستم حتی در شرایط تغییر بار و تغییر سرعت مرجع حفظ شود.

معرفی سیستم کنترل موتور DC

موتورهای DC به دلیل ساختار ساده، قابلیت کنترل مناسب گشتاور و سرعت، پاسخ سریع و راندمان مناسب، در بسیاری از سامانه‌های صنعتی و تحقیقاتی مورد استفاده قرار می‌گیرند. در چنین سیستم‌هایی معمولاً هدف اصلی، حفظ سرعت موتور در مقدار مطلوب حتی در شرایط تغییر بار یا تغییر فرمان ورودی است. برای دستیابی به این هدف، یک کنترل‌کننده مناسب باید بتواند تغییرات سیستم را به سرعت تشخیص داده و سیگنال کنترلی مناسبی تولید کند.

در این شبیه‌سازی، کنترل سرعت موتور بر پایه ساختار پیش‌بین اسمیت طراحی شده است. این ساختار به طور ویژه برای سیستم‌هایی که دارای تأخیر زمانی هستند توسعه یافته و می‌تواند اثرات منفی تأخیر را تا حد زیادی کاهش دهد. وجود تأخیر در سیستم اندازه‌گیری سرعت باعث می‌شود کنترل‌کننده اطلاعات قدیمی دریافت کند و همین موضوع ممکن است موجب افت کیفیت کنترل شود. پیش‌بین اسمیت با استفاده از مدل ریاضی سیستم، رفتار آینده موتور را پیش‌بینی کرده و تأثیر تأخیر را جبران می‌کند.

استفاده از چاپر چهار ربعی

تغذیه موتور DC در این شبیه‌سازی توسط یک چاپر چهار ربعی انجام می‌شود. این مبدل قدرت امکان عملکرد موتور را در هر چهار ناحیه کاری فراهم می‌کند. به عبارت دیگر، موتور می‌تواند هم در حالت موتوری و هم در حالت ترمزی و در هر دو جهت دوران فعالیت داشته باشد. چنین قابلیتی باعث افزایش انعطاف‌پذیری سیستم شده و امکان کنترل دقیق‌تر سرعت و گشتاور را فراهم می‌کند.

کنترل ولتاژ خروجی چاپر از طریق مدولاسیون پهنای پالس یا PWM انجام می‌شود. در این روش با تغییر نسبت سیکل کاری پالس‌ها، مقدار متوسط ولتاژ اعمال شده به موتور تغییر کرده و در نتیجه سرعت موتور قابل تنظیم خواهد بود. PWM علاوه بر سادگی پیاده‌سازی، راندمان بالایی نیز داشته و در اکثر درایوهای مدرن موتورهای الکتریکی مورد استفاده قرار می‌گیرد.

ساختار زیرسیستم کنترل

زیرسیستم کنترل شامل دو بخش اصلی است. بخش نخست، کنترل‌کننده مبتنی بر پیش‌بین اسمیت است که مسئول تولید فرمان مناسب برای حفظ سرعت موتور می‌باشد. بخش دوم نیز وظیفه تولید سیگنال PWM را بر عهده دارد تا فرمان کنترلی به صورت مناسب به چاپر اعمال شود.

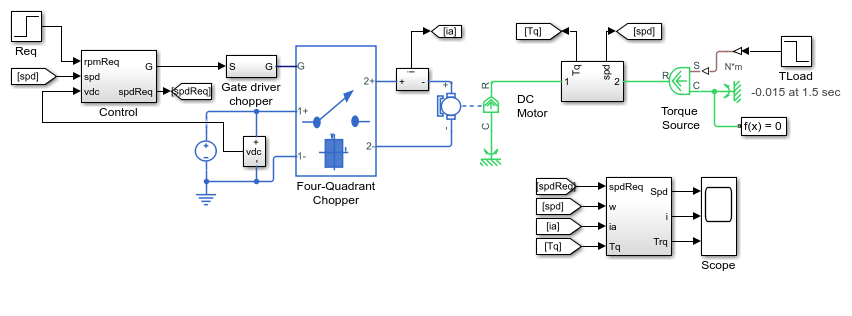

در این ساختار، ابتدا سرعت واقعی موتور توسط حسگر اندازه‌گیری می‌شود. اما اندازه‌گیری دارای تأخیر زمانی برابر با ۵ میلی‌ثانیه است. کنترل‌کننده با استفاده از مدل داخلی موتور، سرعت واقعی را پیش‌بینی کرده و قبل از رسیدن داده اندازه‌گیری‌شده، تصمیم کنترلی لازم را اتخاذ می‌کند. همین ویژگی باعث بهبود قابل توجه عملکرد سیستم می‌شود.

نقش پیش‌بین اسمیت در سیستم

پیش‌بین اسمیت یکی از روش‌های کلاسیک جبران تأخیر زمانی در سیستم‌های کنترل است. ایده اصلی این روش آن است که به جای تکیه کامل بر سیگنال اندازه‌گیری دارای تأخیر، از مدل ریاضی سیستم برای پیش‌بینی خروجی استفاده شود.

در نتیجه کنترل‌کننده می‌تواند بر اساس وضعیت پیش‌بینی‌شده موتور تصمیم‌گیری کند و اثرات منفی ناشی از تأخیر اندازه‌گیری را تا حد زیادی کاهش دهد. این موضوع باعث افزایش سرعت پاسخ، کاهش نوسانات، بهبود پایداری و کاهش خطای ماندگار سیستم خواهد شد.

هرچه مدل ریاضی موتور دقیق‌تر باشد، عملکرد پیش‌بین اسمیت نیز بهتر خواهد بود. بنابراین دقت مدل‌سازی موتور DC نقش بسیار مهمی در کیفیت نهایی کنترل ایفا می‌کند.

بررسی سناریوی شبیه‌سازی

زمان کل اجرای شبیه‌سازی برابر با ۴ ثانیه در نظر گرفته شده است. در ابتدای فرآیند، موتور با سرعت مرجع ۱۰۰۰ دور بر دقیقه شروع به کار می‌کند و کنترل‌کننده تلاش می‌کند سرعت موتور را در این مقدار تثبیت نماید.

در زمان ۱٫۵ ثانیه، گشتاور بار افزایش پیدا می‌کند. این تغییر بار یک اغتشاش خارجی محسوب می‌شود که تمایل دارد سرعت موتور را کاهش دهد. کنترل‌کننده باید این تغییر را تشخیص داده و با افزایش ولتاژ اعمالی به موتور، سرعت را مجدداً به مقدار مرجع بازگرداند.

در زمان ۲٫۵ ثانیه نیز سرعت مرجع از ۱۰۰۰ دور بر دقیقه به ۲۰۰۰ دور بر دقیقه تغییر می‌کند. در این مرحله سیستم باید بدون ایجاد نوسانات شدید یا اضافه‌جهش قابل توجه، سرعت موتور را به مقدار جدید برساند. عملکرد مناسب کنترل‌کننده در این بخش نشان‌دهنده کیفیت طراحی سیستم کنترل خواهد بود.

عملکرد حسگر سرعت

برای اندازه‌گیری سرعت موتور از یک حسگر استفاده شده است که دارای تأخیر زمانی ۵ میلی‌ثانیه می‌باشد. اگر این تأخیر جبران نشود، کنترل‌کننده همواره بر اساس اطلاعات گذشته تصمیم‌گیری خواهد کرد و همین موضوع می‌تواند موجب کاهش کیفیت پاسخ سیستم شود.

وجود پیش‌بین اسمیت باعث می‌شود کنترل‌کننده قبل از دریافت اطلاعات واقعی، رفتار موتور را تخمین بزند و اثر این تأخیر تا حد زیادی حذف شود. این ویژگی یکی از مهم‌ترین مزایای ساختار پیشنهادی محسوب می‌شود.

تحلیل نتایج شبیه‌سازی

در ابتدای شبیه‌سازی سرعت موتور به مقدار مرجع نزدیک شده و پس از مدت کوتاهی به حالت پایدار می‌رسد. هنگام افزایش گشتاور بار، کاهش مختصری در سرعت مشاهده می‌شود اما کنترل‌کننده به سرعت این افت را جبران کرده و موتور مجدداً به سرعت مرجع بازمی‌گردد.

در زمان تغییر سرعت مرجع نیز موتور با پاسخ سریع به سمت مقدار جدید حرکت می‌کند. استفاده از پیش‌بین اسمیت باعث می‌شود پاسخ سیستم نرم‌تر بوده و نوسانات ناشی از تأخیر اندازه‌گیری به حداقل برسد. این موضوع نشان می‌دهد که ساختار پیشنهادی برای کاربردهای صنعتی که دارای تأخیر در اندازه‌گیری هستند، گزینه‌ای بسیار مناسب محسوب می‌شود.

اجرای بلادرنگ شبیه‌سازی

این شبیه‌سازی بر روی یک سامانه بلادرنگ Speedgoat Performance مورد آزمایش قرار گرفته است. سخت‌افزار مورد استفاده مجهز به پردازنده چند هسته‌ای Intel Core i7 با فرکانس ۳٫۵ گیگاهرتز بوده و مدل توانسته است با گام زمانی ۵۰ میکروثانیه به صورت کاملاً بلادرنگ اجرا شود.

اجرای بلادرنگ نشان می‌دهد که مدل علاوه بر دقت مناسب، از نظر محاسباتی نیز بهینه بوده و قابلیت استفاده در فرآیندهای کنترل واقعی، تست سخت‌افزار در حلقه (HIL)، توسعه کنترل‌کننده‌های صنعتی و اعتبارسنجی الگوریتم‌های کنترلی را دارد.

مزایای این شبیه‌سازی

• پیاده‌سازی کنترل سرعت موتور DC با استفاده از پیش‌بین اسمیت.
• استفاده از چاپر چهار ربعی برای کنترل کامل موتور.
• به‌کارگیری مدولاسیون PWM جهت کنترل ولتاژ موتور.
• جبران تأخیر اندازه‌گیری سرعت به کمک مدل داخلی سیستم.
• بررسی رفتار موتور در برابر تغییرات ناگهانی بار.
• تحلیل پاسخ سیستم هنگام تغییر سرعت مرجع.
• قابلیت اجرای بلادرنگ با گام زمانی ۵۰ میکروثانیه.
• مناسب برای آموزش، پژوهش و طراحی سیستم‌های کنترل صنعتی.

جمع‌بندی

این شبیه‌سازی نمونه‌ای کاربردی از کنترل پیشرفته سرعت موتور DC با استفاده از پیش‌بین اسمیت است که اثرات تأخیر موجود در سیستم اندازه‌گیری را به صورت مؤثری جبران می‌کند. ترکیب کنترل‌کننده پیش‌بین اسمیت با چاپر چهار ربعی و تکنیک PWM موجب ایجاد پاسخ سریع، پایدار و دقیق در شرایط مختلف کاری می‌شود. بررسی رفتار موتور در هنگام افزایش بار و تغییر سرعت مرجع نیز نشان می‌دهد که ساختار کنترلی طراحی‌شده از توانایی بالایی در حفظ عملکرد مطلوب برخوردار است. علاوه بر این، قابلیت اجرای بلادرنگ مدل با گام زمانی بسیار کوچک، این شبیه‌سازی را به گزینه‌ای مناسب برای تحقیقات دانشگاهی، توسعه کنترل‌کننده‌های صنعتی و ارزیابی عملکرد سامانه‌های کنترل موتورهای DC در محیط Matlab تبدیل می‌کند.

“`
