کوپل مکانیکی بین چندین موتور الکتریکی یکی از مفاهیم مهم در سیستم‌های محرکه الکتریکی پیشرفته است که در بسیاری از کاربردهای صنعتی، رباتیک، خطوط تولید، ماشین‌آلات دقیق و سامانه‌های انتقال قدرت مورد استفاده قرار می‌گیرد. در این شبیه‌سازی، نحوه اتصال مکانیکی دو درایو موتور بررسی می‌شود تا رفتار دینامیکی مجموعه‌ای شامل دو موتور که از طریق یک ارتباط مکانیکی به یکدیگر متصل شده‌اند، تحلیل شود.

این مثال با هدف بررسی اثرات کوپل مکانیکی میان دو موتور محرکه ارائه شده است. در بسیاری از کاربردهای صنعتی، یک موتور به تنهایی وظیفه تأمین حرکت یک بار مکانیکی را بر عهده ندارد و ممکن است چند موتور به صورت هماهنگ برای ایجاد گشتاور بیشتر، افزایش قابلیت اطمینان یا کنترل دقیق‌تر حرکت مورد استفاده قرار گیرند. در چنین شرایطی، نحوه تعامل مکانیکی بین موتورها تأثیر مستقیمی بر عملکرد کلی سیستم خواهد داشت.

در این شبیه‌سازی، دو درایو موتور از طریق یک اتصال مکانیکی به یکدیگر مرتبط شده‌اند. هر درایو شامل یک موتور الکتریکی، بخش الکترونیک قدرت، سیستم کنترل و اجزای مکانیکی مربوط به خود است. اتصال مکانیکی باعث می‌شود که تغییرات سرعت، گشتاور و شتاب یک موتور بر عملکرد موتور دیگر اثرگذار باشد. بنابراین تحلیل این سیستم نیازمند در نظر گرفتن همزمان دینامیک الکتریکی و مکانیکی است.

اهمیت کوپل مکانیکی در سیستم‌های محرکه

در سیستم‌های محرکه چندموتوره، هماهنگی بین موتورها اهمیت بسیار زیادی دارد. اگر دو موتور به صورت مکانیکی به یکدیگر متصل باشند، هرگونه تغییر در شرایط کاری یکی از موتورها می‌تواند باعث ایجاد تغییر در موتور دیگر شود. برای مثال، افزایش بار مکانیکی روی یکی از موتورها باعث افزایش نیاز به گشتاور شده و موتور دوم نیز تحت تأثیر این تغییر قرار می‌گیرد.

کوپل مکانیکی می‌تواند به شکل‌های مختلفی ایجاد شود. استفاده از شفت مشترک، چرخ‌دنده‌ها، تسمه‌ها، کوپلینگ‌های انعطاف‌پذیر و سیستم‌های انتقال قدرت نمونه‌هایی از روش‌های ایجاد ارتباط مکانیکی بین موتورها هستند. هر یک از این روش‌ها دارای ویژگی‌های دینامیکی خاصی بوده و در طراحی سیستم کنترل باید اثرات آن‌ها در نظر گرفته شود.

مدل‌سازی سیستم مکانیکی دو موتور

در شبیه‌سازی Matlab، سیستم مکانیکی دو موتور معمولاً با استفاده از معادلات حرکت دورانی مدل می‌شود. معادله اصلی حرکت یک سیستم چرخشی به صورت زیر بیان می‌شود:

T_e – T_L = J × dω/dt + Bω

که در آن T_e گشتاور الکترومغناطیسی تولید شده توسط موتور، T_L گشتاور بار، J ممان اینرسی سیستم، B ضریب اصطکاک مکانیکی و ω سرعت زاویه‌ای است. در سیستم دارای دو موتور، علاوه بر این پارامترها باید گشتاور انتقالی بین دو موتور نیز در نظر گرفته شود.

هنگامی که دو موتور به صورت مکانیکی کوپل می‌شوند، سرعت آن‌ها دیگر مستقل از یکدیگر نیست. اگر اتصال کاملاً صلب باشد، هر دو موتور تقریباً سرعت یکسانی خواهند داشت، اما در یک کوپل انعطاف‌پذیر ممکن است اختلاف سرعت لحظه‌ای بین دو موتور ایجاد شود. این اختلاف سرعت باعث ایجاد گشتاور کوپلینگ شده و رفتار گذرای سیستم را تغییر می‌دهد.

ساختار درایوهای موتور در شبیه‌سازی

هر درایو موتور در این مدل شامل چند بخش اصلی است. بخش اول موتور الکتریکی است که وظیفه تبدیل انرژی الکتریکی به انرژی مکانیکی را بر عهده دارد. بخش دوم مبدل الکترونیک قدرت است که ولتاژ و جریان اعمالی به موتور را کنترل می‌کند. بخش سوم کنترل‌کننده است که با دریافت اطلاعات سرعت یا موقعیت، فرمان‌های لازم برای عملکرد مناسب موتور را تولید می‌کند.

کنترل‌کننده‌ها در سیستم‌های دو موتوره نقش بسیار مهمی دارند، زیرا علاوه بر کنترل عملکرد هر موتور، باید هماهنگی بین دو موتور نیز حفظ شود. در بسیاری از کاربردها، یکی از موتورها می‌تواند به عنوان موتور اصلی و دیگری به عنوان موتور کمکی عمل کند، یا هر دو موتور به صورت مشترک بار مکانیکی را تحمل کنند.

تحلیل رفتار دینامیکی سیستم

یکی از اهداف اصلی این شبیه‌سازی، بررسی رفتار سیستم در شرایط گذرا و حالت ماندگار است. در زمان راه‌اندازی، موتورها باید از حالت سکون به سرعت مرجع برسند. در این مرحله، جریان راه‌اندازی، گشتاور تولیدی و تعامل مکانیکی بین دو موتور اهمیت زیادی دارد.

در لحظه اعمال تغییرات بار، سیستم کوپل شده باید بتواند خود را با شرایط جدید تطبیق دهد. اگر کنترل‌کننده‌ها به درستی طراحی نشده باشند، ممکن است نوسانات سرعت، افزایش جریان موتور یا توزیع نامناسب گشتاور بین دو موتور ایجاد شود.

نتایج شبیه‌سازی معمولاً شامل نمودارهای سرعت موتور اول، سرعت موتور دوم، گشتاورهای الکترومغناطیسی، جریان‌های موتور و گشتاور انتقالی مکانیکی است. بررسی این نمودارها به مهندسان کمک می‌کند تا عملکرد سیستم را ارزیابی کرده و پارامترهای کنترلی را بهینه‌سازی کنند.

کاربردهای صنعتی سیستم‌های دو موتور کوپل شده

سیستم‌های دارای چند موتور کوپل شده در صنایع مختلف کاربرد گسترده‌ای دارند. در خطوط نورد فلزات، چندین موتور باید به صورت هماهنگ حرکت کنند تا فرآیند تولید با دقت بالا انجام شود. در جرثقیل‌ها و تجهیزات جابه‌جایی بار نیز استفاده از چند موتور برای توزیع مناسب نیرو و افزایش ظرفیت باربرداری رایج است.

در خودروهای الکتریکی چندموتوره، مانند خودروهایی که دارای موتور مستقل برای هر محور یا هر چرخ هستند، تحلیل تعامل مکانیکی و کنترلی اهمیت زیادی دارد. همچنین در ربات‌های صنعتی، هماهنگی بین محرکه‌های مختلف برای دستیابی به حرکت دقیق ضروری است.

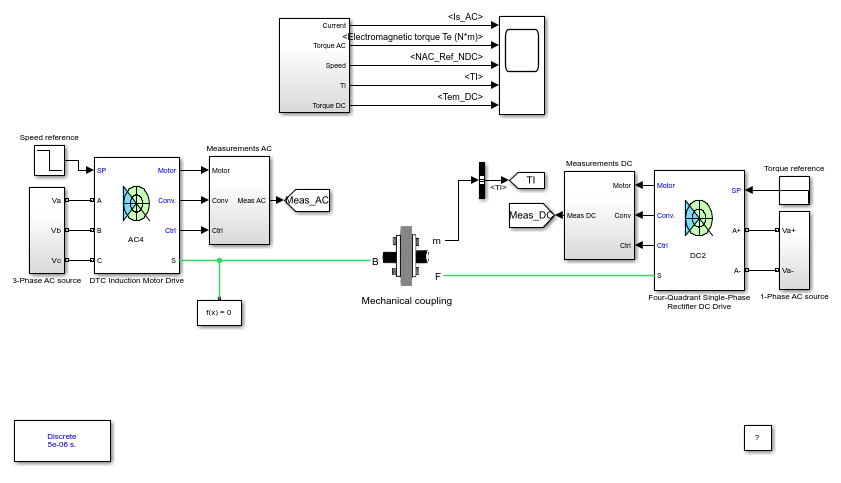

پیاده‌سازی شبیه‌سازی در Matlab

نرم‌افزار Matlab و محیط Simulink ابزارهای قدرتمندی برای مدل‌سازی و تحلیل سیستم‌های محرکه الکتریکی فراهم می‌کنند. در این محیط می‌توان مدل موتور، درایو الکتریکی، کنترل‌کننده‌ها و بخش مکانیکی کوپل شده را به صورت بلوکی ایجاد کرد.

در این شبیه‌سازی، مدل دو درایو موتور به گونه‌ای طراحی می‌شود که ارتباط مکانیکی بین آن‌ها قابل بررسی باشد. پارامترهایی مانند اینرسی موتور، ضریب اصطکاک، مشخصات موتور، پارامترهای کنترل‌کننده و نوع اتصال مکانیکی قابل تنظیم هستند تا شرایط مختلف کاری مورد مطالعه قرار گیرد.

با اجرای شبیه‌سازی در Matlab، رفتار سیستم در زمان‌های مختلف مشاهده شده و امکان مقایسه عملکرد دو موتور فراهم می‌شود. این قابلیت به طراحان اجازه می‌دهد پیش از ساخت نمونه واقعی، مشکلات احتمالی سیستم را شناسایی کرده و طراحی را بهبود دهند.

جمع‌بندی شبیه‌سازی

شبیه‌سازی کوپل مکانیکی دو درایو موتور، یک نمونه کاربردی برای بررسی تعامل بین بخش‌های الکتریکی و مکانیکی در سیستم‌های محرکه مدرن است. در این مدل، عملکرد دو موتور که از طریق یک ارتباط مکانیکی به یکدیگر متصل شده‌اند، تحلیل می‌شود و اثرات تغییرات بار، سرعت و گشتاور بر رفتار کلی سیستم مورد بررسی قرار می‌گیرد.

استفاده از Matlab در این زمینه امکان طراحی، آزمایش و بهینه‌سازی سیستم‌های چندموتوره را بدون نیاز به ساخت نمونه فیزیکی فراهم می‌کند. این موضوع باعث کاهش هزینه‌های توسعه، افزایش سرعت طراحی و بهبود عملکرد سیستم‌های صنعتی خواهد شد. شبیه‌سازی چنین ساختارهایی نقش مهمی در آموزش مهندسی برق، طراحی درایوهای پیشرفته و توسعه فناوری‌های جدید در حوزه کنترل حرکت دارد.

این شبیه‌سازی توسط Louis-A. Dessaint، H. Fortin-Blanchette و C. Semaille از دانشگاه Ecole de technologie supérieure در مونترال ارائه شده است و به عنوان نمونه‌ای آموزشی برای بررسی سیستم‌های محرکه الکتریکی کوپل شده مورد استفاده قرار می‌گیرد.
