این شبیه‌سازی به بررسی رفتار یک سلونوئید با کورس محدود (Limited Travel Solenoid) مجهز به فنر بازگرداننده می‌پردازد که پارامترهای آن بر اساس داده‌های حاصل از تحلیل اجزای محدود میدان مغناطیسی (FEM) تعریف شده‌اند. هدف اصلی این مدل، نمایش رفتار غیرخطی و واقعی‌تر سیستم در مقایسه با مدل‌های خطی رایج در محیط‌هایی مانند Simscape است. در این نوع سیستم‌ها، اثرات اشباع مغناطیسی نقش بسیار مهمی در دقت نتایج ایفا می‌کنند و نادیده گرفتن آن‌ها می‌تواند منجر به اختلاف قابل توجه بین رفتار واقعی و مدل شبیه‌سازی شود.

معرفی سیستم سلونوئید با کورس محدود

سلونوئید مورد بررسی شامل یک هسته متحرک (Plunger)، سیم‌پیچ تحریک و یک فنر بازگرداننده است. در حالت بدون تحریک الکتریکی، فنر موقعیت پیستون را در فاصله 0.1 میلی‌متر از وضعیت کاملاً جذب‌شده نگه می‌دارد. این وضعیت تعادل مکانیکی بین نیروی فنر و عدم وجود نیروی الکترومغناطیسی است. در زمان t = 0.1 ثانیه، به سیم‌پیچ ولتاژ اعمال می‌شود و جریان در مدار باعث ایجاد میدان مغناطیسی شده و نیروی جذب به سمت داخل افزایش می‌یابد. در نتیجه، پیستون به موقعیت صفر حرکت می‌کند.

در مرحله‌ای دیگر از عملکرد سیستم، در زمان t = 0.06 ثانیه نیروی خارجی بزرگ‌تری نسبت به نیروی نگهدارنده به سیستم وارد می‌شود. این نیرو باعث می‌شود پیستون از موقعیت اولیه خود عبور کرده و به بیشترین کورس حرکتی خود یعنی 0.2 میلی‌متر برسد. این رفتار نشان‌دهنده حساسیت بالای سیستم نسبت به شرایط بارگذاری خارجی و دینامیک غیرخطی آن است.

مدل‌سازی مبتنی بر داده‌های FEM

در این شبیه‌سازی، نیروی سلونوئید و نیروی ضد محرکه (Back EMF) از طریق یک بلوک پارامتری‌شده مبتنی بر داده‌های میدان مغناطیسی محاسبه می‌شود. این داده‌ها معمولاً از نرم‌افزارهای تحلیل اجزای محدود میدان مغناطیسی استخراج می‌شوند. مزیت اصلی این روش، توانایی در نظر گرفتن رفتار غیرخطی ماده مغناطیسی و اشباع هسته است.

در این مدل دو روش اصلی برای پارامتری‌سازی وجود دارد:

• استفاده مستقیم از داده‌های شار مغناطیسی (Flux Data)

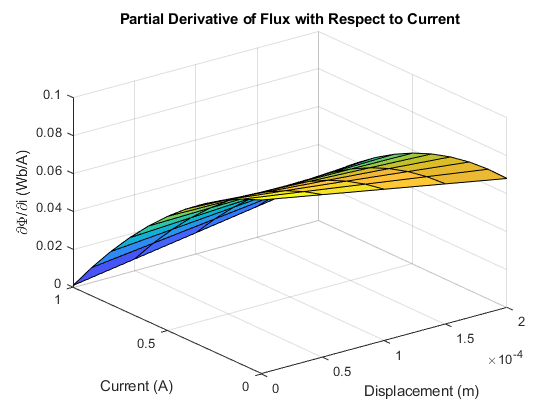

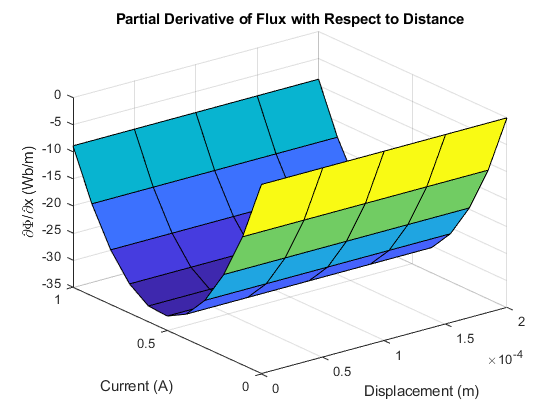

• استفاده از مشتقات جزئی شار نسبت به جریان و موقعیت (∂Flux/∂I و ∂Flux/∂x)

روش دوم معمولاً دقت بالاتری ارائه می‌دهد، زیرا تغییرات موضعی سیستم را بهتر مدل می‌کند. با این حال، این روش نیازمند پیش‌پردازش داده‌ها و محاسبات اولیه پیچیده‌تری است. در مقابل، روش اول ساده‌تر است اما ممکن است در شرایط غیرخطی شدید دقت کمتری داشته باشد.

تفاوت با مدل‌های خطی در Simscape

یکی از تفاوت‌های مهم این رویکرد با مدل‌های استاندارد موجود در Simscape Electrical™ در نحوه در نظر گرفتن اشباع مغناطیسی است. در مدل‌های خطی، فرض می‌شود که رابطه بین جریان، شار و نیروی مغناطیسی خطی است. این فرض در شرایطی که جریان کم باشد یا هسته در ناحیه اشباع قرار نگیرد، می‌تواند قابل قبول باشد.

اما در واقعیت، با افزایش جریان، ماده مغناطیسی وارد ناحیه اشباع می‌شود و افزایش بیشتر جریان دیگر منجر به افزایش متناسب شار و نیرو نمی‌شود. این رفتار غیرخطی در مدل مبتنی بر FEM به‌خوبی قابل مشاهده و شبیه‌سازی است.

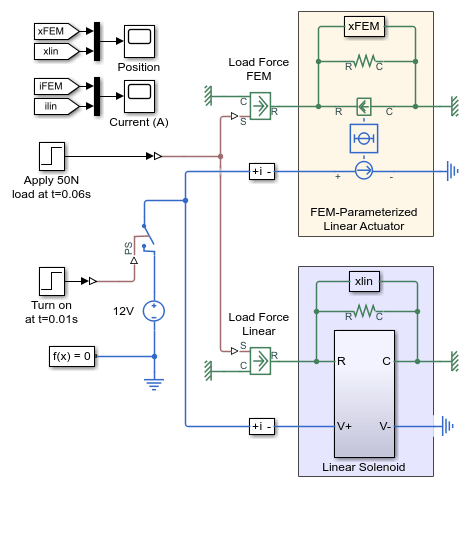

در مثال ارائه‌شده، زیرسیستم «سلونوئید ساده بدون اثر اشباع» بر اساس اندوکتانس در جریان 0.1 آمپر تنظیم شده است. این اندوکتانس در واقع مشتق جزئی شار نسبت به جریان است و از فایل مقداردهی اولیه محاسبه می‌شود. این مدل در شرایط خاص می‌تواند با مدل غیرخطی همخوانی داشته باشد، اما در حالت کلی تفاوت‌هایی در پاسخ گذرا و حالت پایدار مشاهده می‌شود.

نقش اشباع مغناطیسی در رفتار سیستم

اشباع مغناطیسی یکی از مهم‌ترین عوامل ایجاد غیرخطی بودن در سلونوئیدها است. زمانی که هسته مغناطیسی به اشباع نزدیک می‌شود، افزایش جریان دیگر باعث افزایش قابل توجه شار نمی‌شود. این موضوع باعث کاهش بهره نیرویی سیستم و تغییر در پاسخ دینامیکی آن می‌شود.

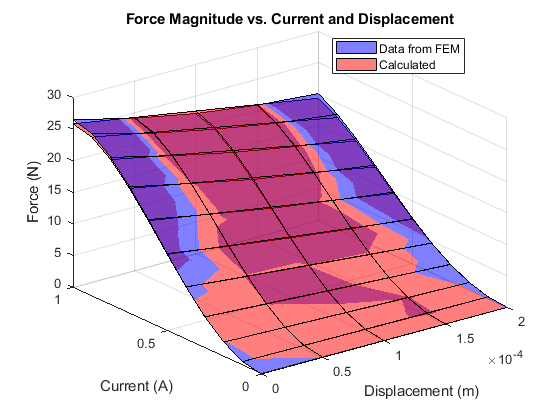

در مدل‌های مبتنی بر FEM، این پدیده به صورت طبیعی در داده‌های استخراج‌شده لحاظ شده است. بنابراین نیروی تولیدی سلونوئید نه تنها تابع جریان، بلکه تابع موقعیت و وضعیت اشباع ماده نیز هست. این موضوع باعث افزایش دقت شبیه‌سازی در کاربردهای صنعتی مانند شیرهای الکترومکانیکی، رله‌ها و سیستم‌های کنترل دقیق می‌شود.

تحلیل رفتار دینامیکی سیستم

رفتار دینامیکی سلونوئید شامل تعامل پیچیده بین نیروی الکترومغناطیسی، نیروی فنر و نیروی خارجی اعمال‌شده است. معادله حرکت سیستم را می‌توان به صورت زیر در نظر گرفت:

m d²x/dt² = F_em(I, x) – kx – F_load

که در آن m جرم پیستون، k سختی فنر، F_em نیروی الکترومغناطیسی وابسته به جریان و موقعیت، و F_load نیروی خارجی اعمال‌شده است. در مدل FEM، تابع F_em به صورت جدول داده یا تابع غیرخطی تعریف شده است.

در نتیجه، پاسخ سیستم می‌تواند شامل رفتارهای غیرخطی مانند تغییر نرخ شتاب، اشباع حرکت و حتی حساسیت بالا نسبت به تغییرات کوچک جریان باشد. این ویژگی‌ها در مدل‌های خطی قابل مشاهده نیستند.

نتایج شبیه‌سازی و مقایسه رفتارها

نتایج شبیه‌سازی نشان می‌دهد که مدل خطی سلونوئید در شرایط جریان پایین تقریباً رفتار مشابهی با مدل غیرخطی دارد. به عنوان مثال، زمانی که ولتاژ تغذیه از 12 ولت به 1.4 ولت کاهش داده می‌شود، جریان حالت پایدار تقریباً به 0.1 آمپر می‌رسد و در این شرایط نتایج دو مدل به یکدیگر نزدیک می‌شوند.

اما در شرایط کاری واقعی با جریان‌های بالاتر، اختلاف قابل توجهی بین دو مدل مشاهده می‌شود. مدل FEM قادر است کاهش راندمان نیرویی ناشی از اشباع را نشان دهد، در حالی که مدل خطی همچنان افزایش خطی نیرو را فرض می‌کند.

این تفاوت در نمودارهای شبیه‌سازی به‌وضوح قابل مشاهده است و نشان می‌دهد که انتخاب نوع مدل‌سازی تأثیر مستقیم بر دقت تحلیل دارد.

تحلیل شار و پارامترهای مغناطیسی

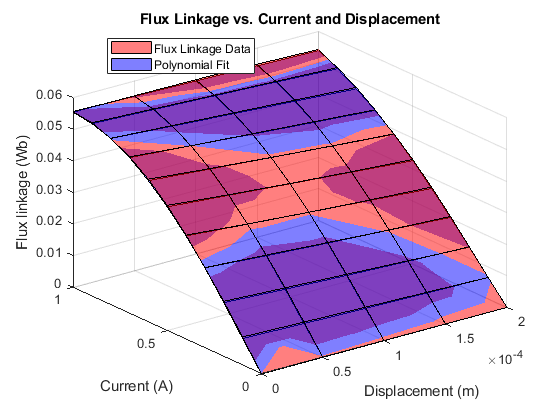

یکی دیگر از بخش‌های مهم این شبیه‌سازی، بررسی داده‌های شار مغناطیسی است. این داده‌ها شامل رابطه بین جریان، موقعیت و شار عبوری از هسته هستند. در روش مشتقات جزئی، پارامترهایی مانند اندوکتانس به صورت زیر تعریف می‌شوند:

L(x, I) = ∂λ/∂I

که λ شار پیوندی است. این رابطه نشان می‌دهد که اندوکتانس خود یک تابع غیرخطی از موقعیت و جریان است. در نتیجه، مدل سلونوئید در واقع یک سیستم با پارامترهای متغیر در زمان و مکان محسوب می‌شود.

جمع‌بندی

این شبیه‌سازی نشان می‌دهد که استفاده از داده‌های FEM برای پارامتری‌سازی سلونوئید، دقت مدل‌سازی را به شکل قابل توجهی افزایش می‌دهد. برخلاف مدل‌های خطی ساده، این رویکرد قادر است رفتارهای غیرخطی ناشی از اشباع مغناطیسی را به‌طور کامل در نظر بگیرد. همچنین امکان تحلیل دقیق‌تر رفتار دینامیکی، پاسخ گذرا و اثرات بار خارجی فراهم می‌شود.

در نهایت، می‌توان نتیجه گرفت که برای طراحی سیستم‌های الکترومکانیکی دقیق، استفاده از مدل‌های مبتنی بر FEM در محیط‌هایی مانند Matlab و Simscape نه تنها توصیه می‌شود، بلکه در بسیاری از کاربردهای صنعتی یک ضرورت محسوب می‌گردد.
