باتری‌های قابل شارژ یکی از مهم‌ترین اجزای گوشی‌های هوشمند امروزی محسوب می‌شوند. عملکرد مناسب باتری نه تنها بر مدت زمان استفاده از دستگاه تأثیر می‌گذارد، بلکه نقش مهمی در افزایش طول عمر تجهیزات الکترونیکی و حفظ ایمنی کاربران نیز دارد. به همین دلیل، روش‌های مختلفی برای شارژ باتری توسعه یافته‌اند که در میان آن‌ها روش شارژ با جریان ثابت و ولتاژ ثابت یا CC-CV (Constant Current – Constant Voltage) به عنوان یکی از رایج‌ترین و کارآمدترین تکنیک‌ها شناخته می‌شود. این روش در اکثر گوشی‌های هوشمند، تبلت‌ها و بسیاری از تجهیزات قابل حمل مورد استفاده قرار می‌گیرد.

در این شبیه‌سازی، نحوه پیاده‌سازی فرآیند شارژ یک باتری متداول مورد استفاده در گوشی هوشمند بررسی می‌شود. هدف اصلی از این شبیه‌سازی، تحلیل رفتار باتری در مراحل مختلف شارژ، بررسی عملکرد کنترل‌کننده و مشاهده تغییرات جریان و ولتاژ در طول فرآیند شارژ است. محیط Matlab و Simulink به همراه قابلیت‌های Simscape امکان مدل‌سازی دقیق اجزای الکتریکی و تحلیل نتایج را فراهم می‌کنند و به پژوهشگران و مهندسان اجازه می‌دهند عملکرد سیستم شارژ را پیش از پیاده‌سازی واقعی ارزیابی نمایند.

اهمیت مدیریت شارژ در باتری‌های گوشی هوشمند

باتری‌های لیتیوم-یونی که امروزه در اکثر گوشی‌های هوشمند استفاده می‌شوند، دارای ویژگی‌های خاصی هستند که نیازمند روش‌های شارژ کنترل‌شده می‌باشند. شارژ مستقیم باتری بدون کنترل مناسب می‌تواند باعث افزایش دما، کاهش ظرفیت ذخیره‌سازی انرژی، افت عملکرد و حتی ایجاد خطرات ایمنی شود. به همین دلیل مدارهای مدیریت باتری از الگوریتم‌های پیشرفته برای کنترل فرآیند شارژ استفاده می‌کنند.

روش CC-CV یکی از استانداردترین راهکارها برای شارژ این نوع باتری‌ها است. در این روش ابتدا باتری با یک جریان ثابت شارژ می‌شود تا زمانی که ولتاژ آن به مقدار مشخصی برسد. پس از رسیدن ولتاژ باتری به حد تعیین‌شده، سیستم وارد مرحله ولتاژ ثابت می‌شود و جریان شارژ به تدریج کاهش پیدا می‌کند. این فرآیند موجب می‌شود باتری به صورت ایمن و با راندمان بالا شارژ گردد.

مبانی روش شارژ CC-CV

فرآیند شارژ CC-CV از دو مرحله اصلی تشکیل شده است. در مرحله نخست، جریان شارژ روی یک مقدار ثابت تنظیم می‌شود. در این بازه زمانی ولتاژ باتری به تدریج افزایش پیدا می‌کند و انرژی مورد نیاز در سلول‌های باتری ذخیره می‌شود. از آنجا که جریان ثابت باقی می‌ماند، نرخ شارژ در این مرحله نسبتاً بالا است و بخش عمده ظرفیت باتری در همین مرحله تأمین می‌شود.

پس از آنکه ولتاژ باتری به مقدار آستانه تعیین‌شده رسید، مرحله دوم آغاز می‌شود. در این بخش ولتاژ شارژ روی یک مقدار ثابت نگه داشته می‌شود و جریان شارژ به تدریج کاهش می‌یابد. کاهش جریان به دلیل نزدیک شدن باتری به ظرفیت کامل رخ می‌دهد. این روش از شارژ بیش از حد باتری جلوگیری کرده و موجب افزایش طول عمر آن می‌شود.

یکی از مزایای اصلی این تکنیک، ایجاد تعادل میان سرعت شارژ و حفاظت از باتری است. اگر شارژ تنها با جریان ثابت ادامه پیدا کند، احتمال آسیب دیدن سلول‌های باتری وجود دارد. از سوی دیگر اگر از ابتدا ولتاژ ثابت اعمال شود، زمان شارژ بسیار طولانی خواهد شد. ترکیب این دو روش، عملکرد بهینه‌ای را فراهم می‌کند.

ساختار مدل شبیه‌سازی در Matlab و Simulink

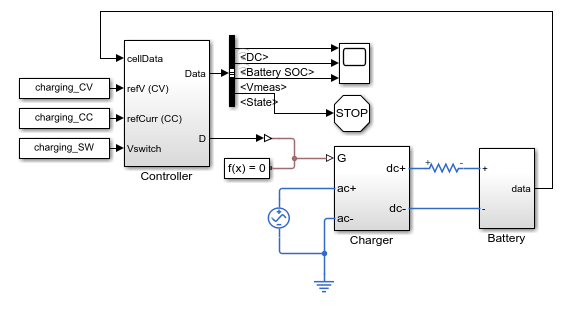

در این شبیه‌سازی، یک مدل کامل از سیستم شارژ باتری گوشی هوشمند در محیط Simulink طراحی می‌شود. اجزای اصلی مدل شامل منبع تغذیه، باتری، کنترل‌کننده شارژ و بلوک‌های اندازه‌گیری است. هر یک از این بخش‌ها وظیفه خاصی را در فرآیند شارژ بر عهده دارند.

مدل باتری رفتار دینامیکی سلول لیتیوم-یونی را شبیه‌سازی می‌کند. این مدل شامل پارامترهایی مانند ظرفیت باتری، مقاومت داخلی، ولتاژ نامی و مشخصات شارژ و دشارژ است. استفاده از مدل دقیق باتری باعث می‌شود نتایج شبیه‌سازی به شرایط واقعی نزدیک‌تر باشند.

بخش کنترل‌کننده وظیفه تشخیص وضعیت باتری و تغییر حالت عملکرد میان جریان ثابت و ولتاژ ثابت را بر عهده دارد. این زیرسیستم به طور مداوم ولتاژ باتری را پایش می‌کند و زمانی که مقدار ولتاژ به حد مشخصی برسد، استراتژی شارژ را تغییر می‌دهد.

زیرسیستم کنترل‌کننده

کنترل‌کننده یکی از مهم‌ترین بخش‌های این شبیه‌سازی محسوب می‌شود. در مرحله جریان ثابت، کنترل‌کننده مقدار جریان شارژ را روی یک سطح مشخص نگه می‌دارد. این کار معمولاً از طریق حلقه‌های کنترلی و الگوریتم‌های فیدبک انجام می‌شود.

زمانی که ولتاژ باتری به مقدار هدف می‌رسد، کنترل‌کننده به صورت خودکار وارد مرحله ولتاژ ثابت می‌شود. در این حالت ولتاژ خروجی سیستم شارژ ثابت نگه داشته شده و جریان شارژ متناسب با وضعیت باتری کاهش پیدا می‌کند. این تغییر وضعیت یکی از مهم‌ترین بخش‌های عملکرد سیستم مدیریت باتری است.

در محیط Simulink می‌توان این منطق کنترلی را با استفاده از بلوک‌های منطقی، مقایسه‌کننده‌ها، سوئیچ‌ها و کنترل‌کننده‌های PID یا سایر ساختارهای کنترلی پیاده‌سازی کرد. این موضوع انعطاف‌پذیری بالایی برای توسعه مدل‌های پیشرفته‌تر فراهم می‌کند.

نتایج شبیه‌سازی و تحلیل رفتار سیستم

نتایج به‌دست‌آمده از Simscape Logging اطلاعات ارزشمندی درباره عملکرد سیستم شارژ ارائه می‌دهند. یکی از مهم‌ترین نمودارهای حاصل از شبیه‌سازی، نمودار جریان شارژ باتری است. این نمودار رفتار سیستم را در دو مرحله مختلف شارژ به خوبی نمایش می‌دهد.

در ابتدای فرآیند شارژ، جریان روی مقدار ثابتی قرار دارد. این موضوع نشان‌دهنده عملکرد صحیح مرحله CC است. در این بازه زمانی، باتری با سرعت نسبتاً بالایی انرژی دریافت می‌کند و ولتاژ آن به تدریج افزایش می‌یابد.

با رسیدن ولتاژ باتری به مقدار آستانه تعیین‌شده، سیستم وارد مرحله CV می‌شود. در این مرحله جریان دیگر ثابت نیست و به مرور زمان کاهش پیدا می‌کند. کاهش تدریجی جریان یکی از مشخصه‌های اصلی شارژ ولتاژ ثابت است و نشان می‌دهد باتری به ظرفیت کامل خود نزدیک می‌شود.

تحلیل این نمودارها به مهندسان کمک می‌کند تا عملکرد الگوریتم کنترل شارژ را ارزیابی کرده و در صورت نیاز پارامترهای سیستم را بهینه‌سازی نمایند. همچنین می‌توان تأثیر تغییر ظرفیت باتری، مقاومت داخلی و شرایط عملیاتی مختلف را بر فرآیند شارژ بررسی کرد.

مزایای شبیه‌سازی فرآیند شارژ باتری

شبیه‌سازی فرآیند شارژ پیش از ساخت نمونه واقعی دارای مزایای فراوانی است. نخست آنکه هزینه‌های طراحی و آزمایش کاهش می‌یابد. مهندسان می‌توانند سناریوهای مختلف را بدون نیاز به تجهیزات فیزیکی مورد ارزیابی قرار دهند.

مزیت دیگر، امکان تحلیل شرایط بحرانی است. برای مثال می‌توان رفتار سیستم را در دماهای مختلف، ظرفیت‌های متفاوت باتری یا شرایط خطا بررسی کرد. انجام چنین آزمایش‌هایی در محیط واقعی ممکن است زمان‌بر، پرهزینه یا حتی خطرناک باشد.

علاوه بر این، شبیه‌سازی امکان توسعه الگوریتم‌های پیشرفته مدیریت باتری را فراهم می‌کند. طراحان می‌توانند روش‌های مختلف کنترل شارژ را مقایسه کرده و بهترین گزینه را برای کاربرد مورد نظر انتخاب نمایند.

کاربردهای صنعتی این شبیه‌سازی

اگرچه این شبیه‌سازی بر روی یک باتری گوشی هوشمند متمرکز است، اما اصول آن در بسیاری از سیستم‌های ذخیره‌سازی انرژی کاربرد دارد. لپ‌تاپ‌ها، تبلت‌ها، تجهیزات پزشکی قابل حمل، ابزارهای الکترونیکی صنعتی و حتی خودروهای الکتریکی از مفاهیم مشابهی برای مدیریت شارژ باتری استفاده می‌کنند.

به همین دلیل یادگیری و تحلیل این مدل می‌تواند پایه مناسبی برای توسعه پروژه‌های بزرگ‌تر در حوزه سیستم‌های ذخیره‌سازی انرژی و مدیریت باتری باشد. دانشجویان، پژوهشگران و مهندسان برق و مکاترونیک می‌توانند از این شبیه‌سازی به عنوان نقطه شروعی برای تحقیقات پیشرفته‌تر بهره ببرند.

جمع‌بندی

شبیه‌سازی شارژ باتری گوشی هوشمند با استفاده از روش جریان ثابت و ولتاژ ثابت یکی از کاربردی‌ترین مثال‌های موجود در Matlab و Simulink برای مطالعه رفتار باتری‌های لیتیوم-یونی است. در این شبیه‌سازی ابتدا باتری با جریان ثابت شارژ می‌شود و پس از رسیدن ولتاژ به مقدار تعیین‌شده، فرآیند شارژ با ولتاژ ثابت ادامه پیدا می‌کند. نتایج حاصل از Simscape Logging نشان می‌دهد که جریان شارژ در ابتدا ثابت بوده و سپس با ورود به مرحله ولتاژ ثابت به تدریج کاهش می‌یابد.

این شبیه‌سازی علاوه بر نمایش عملکرد واقعی سیستم‌های مدیریت باتری، بستری مناسب برای تحلیل، طراحی و بهینه‌سازی الگوریتم‌های شارژ فراهم می‌کند. استفاده از چنین مدل‌هایی در محیط Matlab موجب افزایش دقت طراحی، کاهش هزینه‌های توسعه و بهبود عملکرد نهایی محصولات الکترونیکی مبتنی بر باتری خواهد شد.
