در سیستمهای مدرن کنترل سیگنال و پردازش داده، استفاده از المانهای قابل تنظیم دیجیتال نقش بسیار مهمی در افزایش دقت، انعطافپذیری و قابلیت برنامهریزی مدارها دارد. یکی از این عناصر کلیدی، پتانسیومتر دیجیتال (Digital Potentiometer یا Digipot) است که به عنوان جایگزینی برای پتانسیومترهای مکانیکی در بسیاری از کاربردهای صنعتی و الکترونیکی مورد استفاده قرار میگیرد. این المان به کمک سیگنالهای دیجیتال، مقدار مقاومت معادل خود را تغییر داده و امکان کنترل نرمافزاری بهره تقویتکنندهها، فیلترها و سایر مدارهای آنالوگ را فراهم میسازد.
در این شبیهسازی، یک مدل پارامتری از پتانسیومتر دیجیتال بر اساس اطلاعات دیتاشیت در محیط Matlab/Simscape Electrical طراحی شده است. هدف اصلی، بررسی رفتار دینامیکی تغییر مقاومت و تأثیر آن بر بهره یک تقویتکننده عملیاتی (Op-Amp) میباشد. این مدل علاوه بر نمایش عملکرد پایه Digipot، نشان میدهد چگونه میتوان از بلوکهای ماسکشده (Masked Subsystem) برای ایجاد بلوکهای قابل استفاده مجدد در شبیهسازیهای پیچیدهتر استفاده کرد.

ساختار کلی پتانسیومتر دیجیتال در شبیهسازی
پتانسیومتر دیجیتال مورد بررسی دارای مقاومت کل 10 کیلو اهم است که بر اساس دیتاشیت به 16 گام مجزا تقسیم شده است. این تقسیمبندی به معنای کوانتیزه بودن مقدار مقاومت خروجی است؛ به این صورت که مقدار مقاومت بین پایههای مختلف به صورت گسسته و نه پیوسته تغییر میکند. این ویژگی یکی از مهمترین تفاوتهای آن با پتانسیومترهای آنالوگ است.
در مدل شبیهسازی، مقاومت بین ترمینالهای L (Low) و W (Wiper) مطابق رابطه زیر تعریف میشود:
R(LW) = R × N / 16
همچنین مقاومت بین ترمینالهای H (High) و W به صورت زیر محاسبه میشود:
R(HW) = R × (16 − N) / 16
در این روابط، N مقدار شمارنده داخلی (Internal Counter) است که مقدار آن بین 0 تا 16 تغییر میکند. این شمارنده تعیینکننده موقعیت وایپر در شبکه مقاومتی دیجیتال است.
منطق کنترلی و عملکرد شمارنده داخلی
یکی از بخشهای مهم در این شبیهسازی، نحوه کنترل شمارنده داخلی است. این شمارنده با استفاده از سیگنال Chip Select (CS) فعال میشود. هنگامی که سیگنال CS در حالت فعال قرار میگیرد، تغییرات ورودی U/D (Up/Down) باعث افزایش یا کاهش مقدار شمارنده میشود.
اگر سیگنال U/D در لحظه فعالسازی در حالت بالا باشد، شمارنده در هر پالس افزایشی یک واحد افزایش مییابد. در مقابل، اگر در حالت پایین باشد، مقدار شمارنده کاهش پیدا میکند. این ساختار امکان کنترل دقیق و مرحلهای مقاومت خروجی را فراهم میکند و برای کاربردهای کنترل بهره در مدارهای آنالوگ بسیار مناسب است.
نکته مهم در این مدل، ماهیت غیرهمزمان (Asynchronous) شمارنده است. در نتیجه برای پیادهسازی آن در محیط Matlab از بلوکهای Triggered و Enabled Subsystem استفاده شده است تا رفتار واقعی یک مدار دیجیتال نزدیکتر شبیهسازی شود.

پیادهسازی در Simscape Electrical
در محیط Simscape Electrical، پتانسیومتر دیجیتال به صورت یک Subsystem ماسکشده پیادهسازی شده است. این روش امکان استفاده مجدد از بلوک در پروژههای مختلف را فراهم میکند و باعث افزایش خوانایی مدل میشود. با استفاده از کلید Ctrl+U میتوان ساختار داخلی این بلوک را مشاهده کرد.
در داخل این Subsystem، دو مقاومت متغیر به همراه یک گره مرکزی (Wiper Node) وجود دارد که مقدار آنها بر اساس مقدار شمارنده تنظیم میشود. این ساختار معادل الکتریکی یک پتانسیومتر واقعی است که به صورت دیجیتالی کنترل میشود.
برای شبیهسازی رفتار زمانی، یک Pulse Generator در مدل استفاده شده است که هر ثانیه یک پالس تولید میکند. این پالس باعث افزایش مقدار N شده و در نتیجه مقاومت R2 به صورت پلهای تغییر میکند. این تغییرات مستقیماً بر بهره تقویتکننده عملیاتی تأثیر میگذارد.
تحلیل عملکرد در مدار تقویتکننده عملیاتی
در این شبیهسازی، پتانسیومتر دیجیتال به عنوان مقاومت بازخورد (Feedback Resistor) در یک تقویتکننده عملیاتی استفاده شده است. بهره این مدار به صورت ساده از رابطه زیر تبعیت میکند:
Gain = R2 / R1
در این مدار مقدار R1 برابر 10 کیلو اهم در نظر گرفته شده است. در حالت اولیه، مقدار شمارنده N برابر 8 است، بنابراین مقدار مقاومت R2 برابر است با:
R2 = 10K × 8 / 16 = 5KΩ
در نتیجه بهره اولیه مدار برابر 0.5 خواهد بود. اگر ورودی سینوسی با دامنه 1 ولت اعمال شود، خروجی برابر 0.5 ولت خواهد شد.
با افزایش مقدار N در هر ثانیه، مقدار مقاومت R2 افزایش مییابد و در نهایت زمانی که N به 16 برسد، مقاومت به مقدار 10 کیلو اهم میرسد. در این حالت بهره مدار به 1 نزدیک میشود و خروجی تقریباً برابر ورودی خواهد شد.
رفتار زمانی و نتایج شبیهسازی

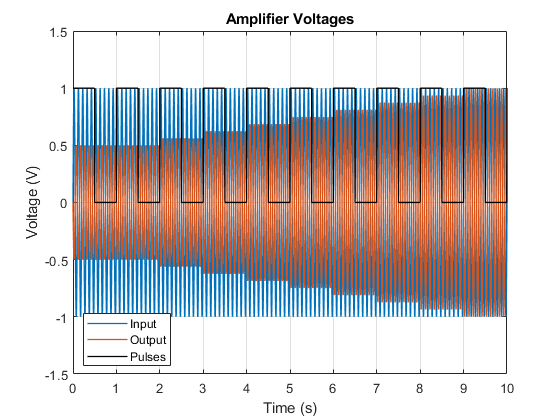

نتایج شبیهسازی نشان میدهد که تغییرات بهره مدار به صورت پلهای و همزمان با پالسهای کنترلی رخ میدهد. این تغییرات در خروجی به صورت افزایش تدریجی دامنه سیگنال سینوسی قابل مشاهده است. در ابتدای شبیهسازی، خروجی دارای دامنه کم است اما به مرور زمان و با افزایش مقدار N، دامنه خروجی افزایش مییابد.
این رفتار نشاندهنده عملکرد دقیق پتانسیومتر دیجیتال در کنترل بهره تقویتکننده است. همچنین نشان میدهد که سیستمهای دیجیتال میتوانند کنترل دقیقی بر پارامترهای آنالوگ اعمال کنند.
بهبودهای پیشنهادی در مدل شبیهسازی
اگرچه مدل ارائهشده رفتار اصلی پتانسیومتر دیجیتال را به خوبی نمایش میدهد، اما میتوان آن را با افزودن ویژگیهای پیشرفتهتر بهبود داد. یکی از این بهبودها، در نظر گرفتن مقاومت wiper است. در حالت واقعی، یک مقاومت کوچک بین پایه W و نقطه اتصال داخلی وجود دارد که میتواند بر دقت مدل تأثیر بگذارد.
بهبود دیگر، محدودسازی تغییرات مقاومت در شرایطی است که جریان wiper صفر باشد. در برخی کاربردهای صوتی، تغییر وضعیت تنها زمانی انجام میشود که جریان عبوری از وایپر صفر باشد تا از ایجاد نویز یا کلیکهای صوتی جلوگیری شود. این ویژگی میتواند با افزودن یک بلوک تشخیص جریان و شرط کنترلی به مدل اضافه شود.
همچنین میتوان رفتار غیرایدهآل مانند تأخیر سوئیچینگ، نویز کوانتیزاسیون و عدم قطعیت در مقدار مقاومت را نیز در مدل لحاظ کرد تا شبیهسازی به واقعیت نزدیکتر شود.

کاربردهای صنعتی و اهمیت شبیهسازی
پتانسیومترهای دیجیتال در طیف گستردهای از کاربردها مورد استفاده قرار میگیرند. از جمله مهمترین آنها میتوان به کنترل ولوم در سیستمهای صوتی، تنظیم بهره در تقویتکنندهها، کالیبراسیون خودکار مدارها و سیستمهای کنترل صنعتی اشاره کرد.
استفاده از شبیهسازی در Matlab این امکان را فراهم میکند که قبل از پیادهسازی سختافزاری، رفتار سیستم به طور کامل تحلیل شود. این موضوع باعث کاهش هزینه طراحی و افزایش دقت در توسعه سیستمهای الکترونیکی میشود.
جمعبندی
در این شبیهسازی، یک مدل دقیق و پارامتری از پتانسیومتر دیجیتال بر اساس دیتاشیت در محیط Matlab/Simscape Electrical ارائه شد. این مدل توانست رفتار گسسته تغییر مقاومت و تأثیر آن بر بهره یک تقویتکننده عملیاتی را به خوبی نمایش دهد. استفاده از بلوکهای ماسکشده و شمارنده داخلی، امکان توسعه مدلهای پیچیدهتر را نیز فراهم میکند.
در نهایت، این شبیهسازی نشان میدهد که چگونه میتوان از ابزارهای قدرتمند Matlab برای مدلسازی دقیق سیستمهای الکترونیکی دیجیتال-آنالوگ استفاده کرد و رفتار واقعی آنها را با دقت بالا تحلیل نمود.
