ترانسفورماتورهای سه‌فاز از مهم‌ترین تجهیزات مورد استفاده در سیستم‌های قدرت هستند و نقش اساسی در انتقال، توزیع و تبدیل انرژی الکتریکی ایفا می‌کنند. در بسیاری از کاربردهای صنعتی، استفاده از آرایش‌های خاص سیم‌پیچ به منظور دستیابی به ویژگی‌های الکتریکی ویژه ضروری است. یکی از این آرایش‌ها، ترانسفورماتور زیگزاگ (Zigzag Transformer) است که به دلیل قابلیت ایجاد نقطه نول، کاهش هارمونیک‌ها، متعادل‌سازی بار و بهبود عملکرد شبکه‌های سه‌فاز، کاربرد گسترده‌ای در صنایع مختلف دارد.

در محیط Matlab و به‌ویژه در Simscape، امکان طراحی و شبیه‌سازی ترانسفورماتورهای سفارشی با ساختارهای پیچیده فراهم شده است. این قابلیت به مهندسان اجازه می‌دهد تا علاوه بر استفاده از بلوک‌های آماده، مدل‌های اختصاصی خود را نیز ایجاد کرده و رفتار واقعی تجهیزات را با دقت بیشتری بررسی کنند. شبیه‌سازی ترانسفورماتور زیگزاگ سفارشی سه‌فاز نمونه‌ای از این قابلیت‌ها است که امکان مقایسه روش‌های مختلف مدل‌سازی و تحلیل عملکرد ترانسفورماتور را فراهم می‌کند.

معرفی ترانسفورماتور زیگزاگ سه‌فاز

ترانسفورماتور زیگزاگ نوعی ترانسفورماتور ویژه است که سیم‌پیچ‌های اولیه یا ثانویه آن به گونه‌ای طراحی شده‌اند که هر فاز از دو نیم‌سیم‌پیچ تشکیل می‌شود و این نیم‌سیم‌پیچ‌ها بر روی هسته‌های مختلف قرار می‌گیرند. چنین ساختاری موجب ایجاد مسیرهای مناسب برای جریان‌های توالی صفر شده و در نتیجه امکان ایجاد نقطه نول پایدار و کاهش اعوجاج‌های هارمونیکی را فراهم می‌کند.

در بسیاری از شبکه‌های توزیع برق، ترانسفورماتورهای زیگزاگ برای زمین کردن شبکه، کاهش عدم تعادل ولتاژ، حذف هارمونیک مرتبه سوم و افزایش کیفیت توان مورد استفاده قرار می‌گیرند. به همین دلیل مدل‌سازی دقیق این تجهیز در نرم‌افزار Matlab اهمیت فراوانی دارد.

روش‌های ایجاد ترانسفورماتور سفارشی در Simscape

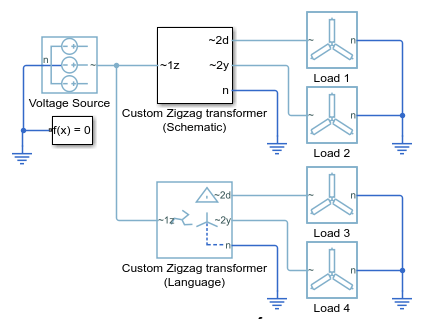

در این شبیه‌سازی دو روش متفاوت برای ایجاد یک ترانسفورماتور سفارشی معرفی شده است. هر دو روش از نظر عملکرد الکتریکی نتایج مشابهی تولید می‌کنند اما نحوه پیاده‌سازی و میزان انعطاف‌پذیری آن‌ها متفاوت است.

استفاده از بلوک‌های آماده کتابخانه Simscape

در روش نخست، ساختار ترانسفورماتور با استفاده از بلوک‌های موجود در کتابخانه Simscape طراحی می‌شود. در این روش مدار مغناطیسی و سیم‌پیچ‌ها با کنار هم قرار دادن بلوک‌های استاندارد ایجاد شده و در نهایت کل مجموعه به صورت یک زیرسیستم ماسک‌دار Simulink پیاده‌سازی می‌شود.

این روش برای بسیاری از کاربران مناسب است زیرا بدون نیاز به برنامه‌نویسی امکان ایجاد مدل‌های نسبتاً پیچیده را فراهم می‌کند. همچنین تغییر پارامترهای مختلف مانند تعداد دور سیم‌پیچ، مقاومت‌ها، اندوکتانس‌های نشتی و سایر مشخصات الکتریکی به سادگی از طریق تنظیمات بلوک امکان‌پذیر است.

یکی دیگر از مزایای این روش، قابلیت مشاهده آسان ساختار داخلی مدل است. کاربران می‌توانند تمامی اجزای مدار مغناطیسی را مشاهده کرده و ارتباط بین بلوک‌ها را بررسی کنند. این موضوع در آموزش، تحلیل و توسعه مدل بسیار مفید خواهد بود.

استفاده از زبان Simscape

در روش دوم، ترانسفورماتور به صورت یک مؤلفه سفارشی با استفاده از زبان Simscape ایجاد می‌شود. زبان Simscape یک زبان مدل‌سازی فیزیکی است که امکان تعریف مستقیم معادلات حاکم بر سیستم‌های فیزیکی را فراهم می‌کند.

در این روش تمامی روابط الکتریکی، مغناطیسی و پارامترهای داخلی ترانسفورماتور در قالب کد نوشته می‌شوند. سپس این کد به یک بلوک قابل استفاده در Simulink تبدیل می‌شود که از نظر ظاهری همانند سایر بلوک‌های استاندارد عمل می‌کند.

برای مشاهده کد منبع این مدل کافی است روی بلوک مربوط به ترانسفورماتور سفارشی دوبار کلیک کرده و گزینه مربوط به مشاهده Source Code را انتخاب کرد. این قابلیت به کاربران اجازه می‌دهد نحوه تعریف پارامترها، معادلات و ارتباط میان متغیرهای مختلف را بررسی کرده و در صورت نیاز تغییرات دلخواه خود را اعمال کنند.

ساختار سیم‌پیچ‌های ترانسفورماتور

مدل ارائه شده دارای سه مجموعه سیم‌پیچ مختلف است که هر کدام نقش مشخصی در عملکرد ترانسفورماتور دارند.

سیم‌پیچ اولیه به صورت زیگزاگ طراحی شده است. این آرایش موجب تقسیم شار مغناطیسی میان شاخه‌های مختلف هسته شده و عملکرد مناسبی در برابر بارهای نامتعادل ایجاد می‌کند.

در سمت ثانویه نخست، سیم‌پیچ به صورت دلتا با آرایش ساعت یک طراحی شده است. این نوع اتصال موجب ایجاد اختلاف فاز مشخص میان ولتاژهای اولیه و ثانویه شده و در بسیاری از شبکه‌های انتقال و توزیع برق کاربرد دارد.

سیم‌پیچ ثانویه دوم نیز به صورت ستاره یا Wye پیاده‌سازی شده است. استفاده از اتصال ستاره امکان دسترسی به نقطه نول را فراهم کرده و برای تغذیه بارهای سه‌فاز و تک‌فاز بسیار مناسب است.

قابلیت تنظیم اختلاف فاز

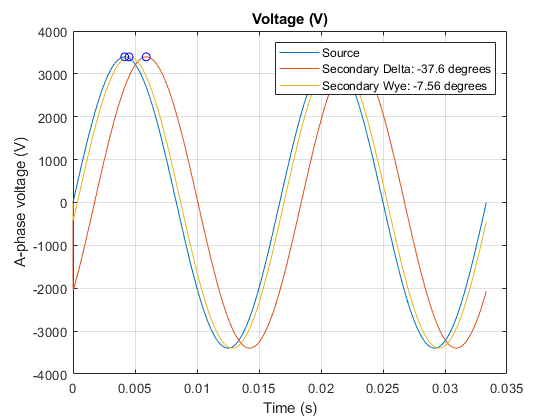

یکی از ویژگی‌های مهم این مدل، امکان تعیین اختلاف فاز میان سیم‌پیچ زیگزاگ و سیم‌پیچ ستاره از طریق پارامترهای ماسک بلوک است. این قابلیت به کاربران اجازه می‌دهد شرایط مختلف بهره‌برداری را بدون تغییر ساختار اصلی مدل بررسی کنند.

در سیستم‌های قدرت، اختلاف فاز میان سیم‌پیچ‌ها اهمیت فراوانی دارد زیرا بر نحوه انتقال توان، هماهنگی میان تجهیزات و عملکرد حفاظتی شبکه تأثیر مستقیم می‌گذارد. بنابراین امکان تنظیم این پارامتر در شبیه‌سازی موجب افزایش دقت تحلیل‌ها خواهد شد.

مدل‌سازی مدار مغناطیسی

یکی از بخش‌های مهم در شبیه‌سازی ترانسفورماتور، مدل‌سازی دقیق مدار مغناطیسی است. در این مدل، شار مغناطیسی میان ستون‌های مختلف هسته توزیع شده و ارتباط میان سیم‌پیچ‌ها از طریق این مدار برقرار می‌شود.

در صورتی که مدار مغناطیسی به صورت صحیح مدل‌سازی شود، نتایج شبیه‌سازی می‌توانند رفتار واقعی ترانسفورماتور را با دقت بسیار مناسبی نمایش دهند. این موضوع به ویژه هنگام بررسی شرایط گذرا، اشباع هسته و تغییرات بار اهمیت زیادی پیدا می‌کند.

مزایای استفاده از بلوک‌های استاندارد

پیاده‌سازی مدل با استفاده از بلوک‌های استاندارد Simscape دارای مزایای متعددی است. از جمله این مزایا می‌توان به سادگی طراحی، سرعت توسعه مدل، امکان مشاهده گرافیکی ساختار مدار و سهولت عیب‌یابی اشاره کرد.

این روش برای پروژه‌های آموزشی، تحلیل‌های اولیه و مدل‌هایی که نیاز به توسعه سریع دارند گزینه بسیار مناسبی محسوب می‌شود.

مزایای استفاده از زبان Simscape

استفاده از زبان Simscape انعطاف‌پذیری بسیار بیشتری در اختیار طراح قرار می‌دهد. در این روش می‌توان رفتارهای پیچیده، معادلات اختصاصی و ویژگی‌های غیرخطی تجهیزات را به صورت مستقیم در مدل تعریف کرد.

همچنین توسعه مدل‌های جدید، اضافه کردن پارامترهای سفارشی، تعریف روابط فیزیکی جدید و ایجاد بلوک‌های اختصاصی تنها با ویرایش کد امکان‌پذیر خواهد بود. این ویژگی برای پروژه‌های تحقیقاتی و صنعتی اهمیت فراوانی دارد.

بررسی نتایج شبیه‌سازی

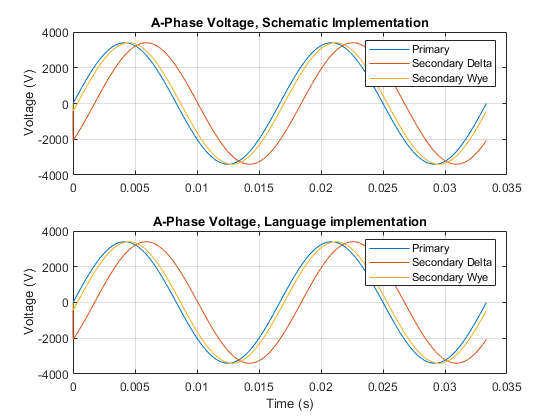

نتایج ثبت شده توسط Simscape Logging امکان مقایسه دو روش مختلف مدل‌سازی را فراهم می‌کنند. نمودارهای حاصل نشان می‌دهند که هر دو مدل رفتار الکتریکی مشابهی از خود نشان می‌دهند و پاسخ‌های دینامیکی آن‌ها با یکدیگر تطابق مناسبی دارند.

این موضوع بیانگر آن است که هم استفاده از بلوک‌های آماده و هم پیاده‌سازی با زبان Simscape قادر هستند مدل دقیقی از ترانسفورماتور زیگزاگ سه‌فاز ایجاد کنند. انتخاب هر یک از این روش‌ها به نیاز پروژه، میزان پیچیدگی مدل و سطح تخصص کاربر بستگی خواهد داشت.

کاربردهای صنعتی

ترانسفورماتورهای زیگزاگ در صنایع مختلف کاربردهای فراوانی دارند. از جمله مهم‌ترین کاربردهای آن‌ها می‌توان به ایجاد نقطه نول مصنوعی، زمین کردن شبکه‌های سه‌فاز، کاهش هارمونیک‌های مرتبه سوم، بهبود کیفیت توان، متعادل‌سازی بارهای نامتقارن و افزایش پایداری سیستم‌های توزیع اشاره کرد.

در نیروگاه‌ها، پست‌های برق، صنایع نفت و گاز، مجتمع‌های پتروشیمی، کارخانه‌های تولیدی و شبکه‌های توزیع شهری از این نوع ترانسفورماتورها به منظور افزایش قابلیت اطمینان شبکه استفاده می‌شود.

اهمیت شبیه‌سازی در Matlab

شبیه‌سازی ترانسفورماتورهای سفارشی در Matlab پیش از ساخت نمونه واقعی، امکان بررسی دقیق عملکرد تجهیز را فراهم می‌کند. مهندسان می‌توانند اثر تغییر پارامترهای مختلف، نحوه توزیع شار، اختلاف فاز، رفتار گذرا و پاسخ سیستم در شرایط کاری متفاوت را بدون صرف هزینه‌های عملی مورد ارزیابی قرار دهند.

علاوه بر این، امکان مقایسه روش‌های مختلف مدل‌سازی باعث می‌شود مناسب‌ترین ساختار برای پروژه انتخاب شود. در پروژه‌های آموزشی نیز این شبیه‌سازی دید بسیار مناسبی نسبت به رفتار داخلی ترانسفورماتورهای چند سیم‌پیچه در اختیار دانشجویان و پژوهشگران قرار می‌دهد.

جمع‌بندی

شبیه‌سازی ترانسفورماتور زیگزاگ سفارشی سه‌فاز در Matlab نمونه‌ای مناسب از قابلیت‌های پیشرفته Simscape در مدل‌سازی تجهیزات الکتریکی است. در این شبیه‌سازی دو روش متفاوت شامل استفاده از بلوک‌های استاندارد کتابخانه و پیاده‌سازی با زبان Simscape ارائه شده‌اند که هر دو امکان ایجاد مدل دقیق ترانسفورماتور را فراهم می‌کنند.

وجود سیم‌پیچ اولیه زیگزاگ، سیم‌پیچ ثانویه دلتا با آرایش ساعت یک و سیم‌پیچ ثانویه ستاره، همراه با قابلیت تنظیم اختلاف فاز از طریق پارامترهای بلوک، انعطاف‌پذیری بالایی در تحلیل شرایط مختلف بهره‌برداری ایجاد می‌کند. نتایج حاصل از Simscape Logging نیز نشان می‌دهد که هر دو روش مدل‌سازی عملکرد مناسبی داشته و می‌توانند برای تحلیل، طراحی، آموزش و توسعه سیستم‌های قدرت مورد استفاده قرار گیرند.
