درایورهای LED یکی از اجزای کلیدی در طراحی سیستم‌های روشنایی مدرن هستند که نقش اصلی آن‌ها تأمین جریان پایدار و کنترل‌شده برای دیودهای نوری (LED) است. برخلاف منابع تغذیه ولتاژی، LEDها به شدت به جریان وابسته هستند و کوچک‌ترین تغییر در جریان می‌تواند موجب تغییر محسوس در شدت نور یا حتی آسیب به آن‌ها شود. در میان انواع مختلف درایورها، درایور LED خطی مبتنی بر تنظیم‌کننده جریان یکی از ساده‌ترین و در عین حال قابل‌اعتمادترین ساختارها محسوب می‌شود.

در این شبیه‌سازی، یک درایور LED خطی مورد بررسی قرار گرفته است که بر اساس یک مدار تنظیم‌کننده جریان طراحی شده است. هدف اصلی این مدار، حفظ جریان ثابت در LED حتی در شرایط تغییر ولتاژ ورودی است. این ویژگی باعث می‌شود روشنایی LED پایدار باقی بماند و عملکرد سیستم در بازه وسیعی از ولتاژ تغذیه قابل اطمینان باشد.

ساختار کلی درایور LED خطی

در یک درایور خطی، یک عنصر کنترلی مانند ترانزیستور در حالت فعال قرار می‌گیرد و به عنوان مقاومت متغیر عمل می‌کند. این عنصر به گونه‌ای کنترل می‌شود که جریان عبوری از LED در مقدار مشخصی ثابت باقی بماند. در ساده‌ترین حالت، یک مقاومت حسگر جریان نیز در مسیر قرار می‌گیرد تا مقدار جریان اندازه‌گیری و به حلقه فیدبک منتقل شود.

در مدل شبیه‌سازی شده، منبع تغذیه به صورت متغیر در نظر گرفته شده و رفتار مدار در برابر تغییرات آن بررسی شده است. زمانی که ولتاژ ورودی کمتر از مقدار آستانه (حدود 12 ولت) است، مدار قادر به حفظ جریان تنظیم‌شده نیست و LED در حالت تنظیم کامل قرار نمی‌گیرد. اما پس از عبور ولتاژ از این مقدار، سیستم وارد ناحیه تنظیم می‌شود و جریان LED تقریباً ثابت باقی می‌ماند.

اصل عملکرد تنظیم‌کننده جریان

اصل عملکرد این نوع درایور بر پایه فیدبک منفی است. در این ساختار، جریان LED اندازه‌گیری شده و با مقدار مرجع مقایسه می‌شود. اگر جریان از مقدار هدف کمتر باشد، عنصر کنترلی هدایت بیشتری ایجاد می‌کند و اگر جریان بیش از حد افزایش یابد، هدایت کاهش می‌یابد. این فرآیند به صورت پیوسته انجام می‌شود و نتیجه آن تثبیت جریان خروجی است.

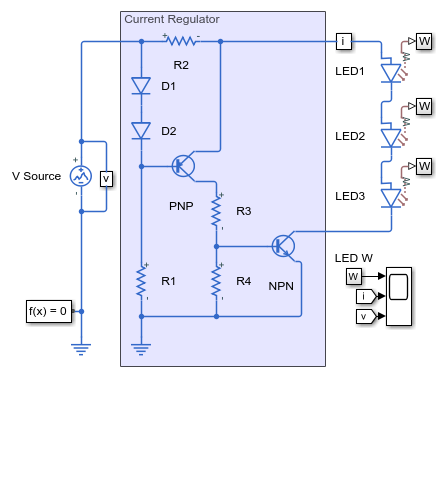

در شبیه‌سازی انجام‌شده در محیط Matlab و Simscape، این رفتار به خوبی قابل مشاهده است. مدل مدار شامل منبع ولتاژ DC، المان تنظیم‌کننده جریان، LED و بلوک‌های اندازه‌گیری جریان و توان است. با افزایش تدریجی ولتاژ ورودی، تغییرات جریان و توان خروجی ثبت و تحلیل می‌شود.

تحلیل نتایج شبیه‌سازی

یکی از مهم‌ترین نتایج این شبیه‌سازی، رفتار آستانه‌ای مدار است. نمودار جریان خروجی نشان می‌دهد که تا زمانی که ولتاژ تغذیه کمتر از حدود 12 ولت است، جریان LED به مقدار تنظیم‌شده نمی‌رسد و مدار در حالت غیر ایده‌آل کار می‌کند. اما پس از عبور از این نقطه، جریان به مقدار ثابت نزدیک شده و در یک محدوده پایدار باقی می‌ماند.

این ویژگی نشان‌دهنده ورود مدار به ناحیه تنظیم (Regulation Region) است. در این ناحیه، تغییرات ولتاژ ورودی تأثیر قابل توجهی بر جریان خروجی ندارند. این رفتار برای کاربردهای روشنایی بسیار مهم است، زیرا تغییرات ولتاژ شبکه یا منبع تغذیه نباید باعث تغییر محسوس در شدت نور شود.

نمودار دیگر مربوط به راندمان (Efficiency) مدار است که به عنوان تابعی از ولتاژ ورودی بررسی شده است. در درایورهای خطی، راندمان معمولاً وابسته به اختلاف ولتاژ ورودی و ولتاژ LED است. هرچه این اختلاف بیشتر باشد، توان بیشتری به صورت حرارت در عنصر کنترلی تلف می‌شود و راندمان کاهش می‌یابد.

بررسی رفتار توان و تلفات

یکی از چالش‌های اصلی در درایورهای خطی، اتلاف توان است. از آنجا که عنصر کنترلی به صورت خطی کار می‌کند، بخش قابل توجهی از توان ورودی به گرما تبدیل می‌شود. در شبیه‌سازی مشاهده می‌شود که با افزایش ولتاژ ورودی، توان تلف‌شده نیز افزایش می‌یابد، در حالی که توان مصرفی LED تقریباً ثابت باقی می‌ماند.

این موضوع باعث کاهش راندمان کلی سیستم در ولتاژهای بالاتر می‌شود. به همین دلیل، در کاربردهای صنعتی و توان بالا، معمولاً از درایورهای سوئیچینگ استفاده می‌شود. با این حال، درایورهای خطی به دلیل سادگی طراحی، هزینه پایین و نویز کم همچنان در بسیاری از کاربردهای کم‌قدرت مورد استفاده قرار می‌گیرند.

مدل‌سازی در Matlab و Simscape

در محیط Matlab، به‌ویژه Simscape Electrical، مدل‌سازی چنین سیستمی به صورت کاملاً فیزیکی انجام می‌شود. هر بخش از مدار شامل منابع، المان‌های نیمه‌هادی و سنسورها به صورت بلوک‌های مجزا تعریف می‌شود. این رویکرد امکان تحلیل دقیق رفتار گذرا و پایدار سیستم را فراهم می‌کند.

در این شبیه‌سازی، منبع ولتاژ به صورت sweep شده تغییر داده می‌شود تا پاسخ مدار در شرایط مختلف بررسی گردد. سپس با استفاده از بلوک‌های logging، جریان LED، ولتاژ ورودی و توان مصرفی ثبت شده و در قالب نمودارهای تحلیلی نمایش داده می‌شوند.

نتایج نشان می‌دهد که مدل به خوبی قادر به نمایش نقطه ورود به ناحیه تنظیم است. همچنین رفتار غیرخطی مدار در ناحیه نزدیک به آستانه به وضوح قابل مشاهده است که یکی از ویژگی‌های مهم سیستم‌های مبتنی بر فیدبک محسوب می‌شود.

جمع‌بندی تحلیل شبیه‌سازی

این شبیه‌سازی نشان می‌دهد که درایور LED خطی مبتنی بر تنظیم‌کننده جریان، اگرچه ساختار ساده‌ای دارد، اما قادر است جریان LED را در یک محدوده پایدار نگه دارد. مهم‌ترین نقطه عملکردی این مدار، ولتاژ آستانه‌ای در حدود 12 ولت است که پس از آن سیستم وارد حالت تنظیم کامل می‌شود.

از طرف دیگر، تحلیل راندمان نشان می‌دهد که این نوع درایور در ولتاژهای بالاتر با افت بازدهی مواجه است که ناشی از اتلاف توان در عنصر کنترلی است. بنابراین انتخاب این ساختار باید با توجه به محدودیت‌های توان و حرارت انجام شود.

در نهایت، استفاده از Matlab و Simscape برای مدل‌سازی این سیستم، امکان بررسی دقیق رفتار دینامیکی و پایدار مدار را فراهم کرده و ابزار مناسبی برای طراحی و بهینه‌سازی درایورهای LED محسوب می‌شود.
