در سیستم‌های الکترونیک قدرت، مبدل‌های DC-DC نقش بسیار مهمی در تبدیل و تنظیم ولتاژ دارند. یکی از پرکاربردترین انواع این مبدل‌ها، مبدل Buck یا کاهنده است که برای کاهش سطح ولتاژ DC ورودی به یک مقدار پایین‌تر و قابل کنترل استفاده می‌شود. با وجود بازده بالا و عملکرد قابل اعتماد، این مبدل‌ها در شرایط خطا (Fault Conditions) ممکن است دچار آسیب‌های جدی شوند. یکی از مهم‌ترین خطاها در این سیستم‌ها، خرابی یا اتصال کوتاه در کلید قدرت مانند MOSFET است. در این شبیه‌سازی، رفتار مبدل Buck تحت خطای MOSFET و عملکرد مدارهای حفاظتی مانند Crowbar بررسی می‌شود.

هدف اصلی این شبیه‌سازی، تحلیل رفتار سیستم در شرایط غیرعادی و بررسی نحوه واکنش مدار حفاظتی برای جلوگیری از آسیب به بار و سایر اجزای حساس مدار است. در این مدل، پس از وقوع خطا در MOSFET، مدار Crowbar فعال شده و با ایجاد مسیر کم‌مقاومت، ولتاژ خروجی را محدود می‌کند تا در نهایت فیوز ورودی عمل کرده و مدار را از منبع تغذیه جدا کند.

معرفی مبدل Buck و عملکرد پایه آن

مبدل Buck یکی از ساده‌ترین و در عین حال پرکاربردترین مبدل‌های DC-DC است. این مبدل معمولاً از یک کلید قدرت (MOSFET)، دیود هرزگرد، سلف و خازن تشکیل شده است. عملکرد اصلی آن بر اساس سوئیچینگ سریع MOSFET و ذخیره و تخلیه انرژی در سلف است. زمانی که MOSFET روشن می‌شود، انرژی در سلف ذخیره شده و هنگام خاموش شدن، این انرژی به بار منتقل می‌شود.

کنترل ولتاژ خروجی معمولاً از طریق تغییر نسبت سیکل کاری (Duty Cycle) انجام می‌شود. در حالت ایده‌آل، این سیستم دارای راندمان بالا و ریپل کم در خروجی است. اما در شرایط واقعی، وجود خطا در کلید قدرت می‌تواند کل عملکرد سیستم را مختل کند.

بررسی خطای MOSFET در مبدل Buck

MOSFET به عنوان عنصر کلیدی سوئیچینگ در مبدل Buck، بیشترین تنش الکتریکی و حرارتی را تحمل می‌کند. در صورت وقوع خطا، مانند اتصال کوتاه Drain-Source یا خرابی Gate Drive، جریان‌های بسیار بزرگی در مدار ایجاد می‌شود. این جریان می‌تواند به سرعت باعث آسیب دیدن سلف، خازن و حتی منبع تغذیه شود.

در این شبیه‌سازی، خطای MOSFET به صورت عمدی در یک زمان مشخص اعمال می‌شود تا رفتار دینامیکی مدار در شرایط Fault بررسی شود. پس از وقوع خطا، مسیر جریان تغییر کرده و سیستم از حالت سوئیچینگ کنترل‌شده به حالت اتصال تقریباً کوتاه تبدیل می‌شود.

مدار حفاظتی Crowbar و نقش آن

مدار Crowbar یکی از روش‌های کلاسیک و بسیار مؤثر برای حفاظت از بار در برابر اضافه ولتاژ است. این مدار معمولاً شامل یک عنصر کلیدزن سریع مانند SCR یا تریاک است که در صورت افزایش ولتاژ از حد مجاز، به سرعت فعال شده و خروجی را اتصال کوتاه می‌کند.

در این شبیه‌سازی، پس از تشخیص خطای MOSFET و افزایش غیرعادی ولتاژ یا جریان، مدار Crowbar فعال می‌شود. این مدار با ایجاد یک مسیر کم‌مقاومت موازی با بار، ولتاژ را در سطح ایمن نگه می‌دارد. هرچند این عمل باعث عبور جریان زیاد از فیوز ورودی می‌شود، اما هدف اصلی آن حفاظت از بار و جلوگیری از آسیب‌های جدی‌تر است.

ساختار مدل شبیه‌سازی

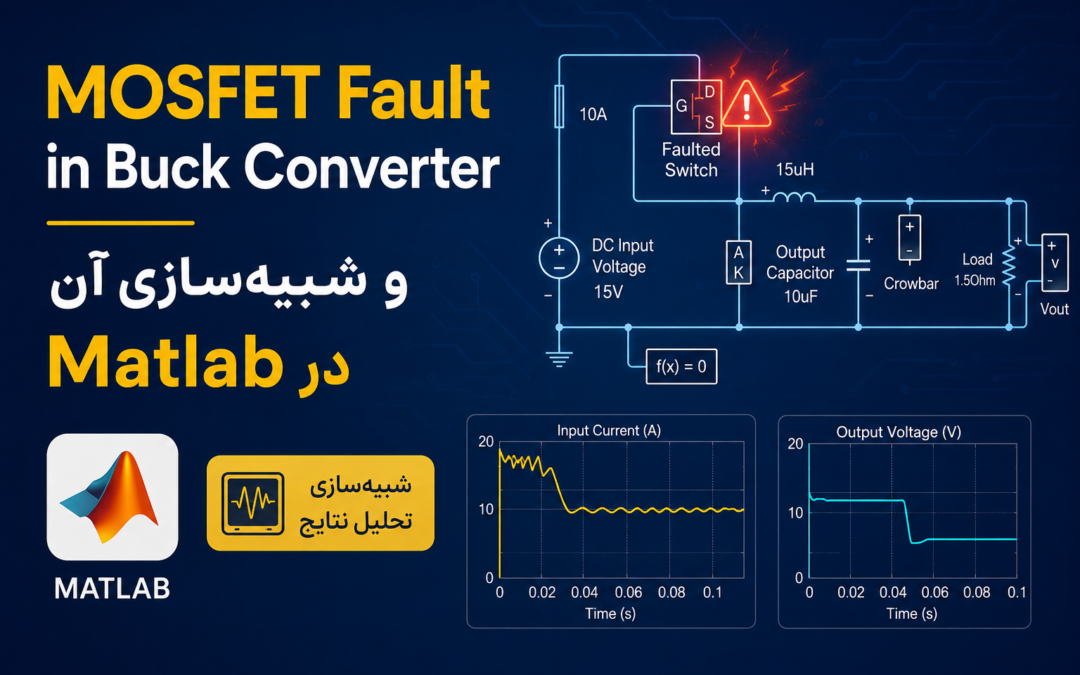

مدل شبیه‌سازی شده شامل سه بخش اصلی است: مبدل Buck، زیرسیستم خطای سوئیچ (Faulted Switch Subsystem) و مدار Crowbar. در بخش مبدل، عناصر اصلی شامل MOSFET، دیود، سلف و خازن قرار دارند. زیرسیستم خطا وظیفه دارد در زمان مشخص، MOSFET را در حالت معیوب قرار دهد.

پس از فعال شدن خطا، جریان و ولتاژ در مدار به سرعت تغییر می‌کند. در این لحظه، زیرسیستم Crowbar وارد عمل شده و با اتصال کوتاه کردن خروجی، از افزایش بیش از حد ولتاژ روی بار جلوگیری می‌کند. این فرآیند به صورت دینامیکی در محیط شبیه‌سازی MATLAB/Simulink و Simscape اجرا شده است.

تحلیل رفتار سیستم پس از وقوع خطا

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، بررسی پاسخ گذرای سیستم پس از وقوع خطا است. زمانی که MOSFET دچار خطا می‌شود، جریان ورودی به شدت افزایش پیدا می‌کند. این افزایش جریان به دلیل حذف عملکرد سوئیچینگ کنترل‌شده و ایجاد مسیر مستقیم جریان است.

در همین لحظه، ولتاژ خروجی نیز دچار نوسان شدید شده و از مقدار نامی خود خارج می‌شود. با فعال شدن مدار Crowbar، ولتاژ خروجی به سرعت کاهش یافته و در یک سطح پایین تثبیت می‌شود. این فرآیند باعث می‌شود انرژی اضافی به صورت جریان از طریق فیوز تخلیه شود.

در نهایت، فیوز ورودی به دلیل عبور جریان بیش از حد، عمل کرده و مدار را از منبع تغذیه جدا می‌کند. این رفتار نشان‌دهنده عملکرد صحیح سیستم حفاظتی در جلوگیری از آسیب گسترده‌تر است.

نتایج شبیه‌سازی و تفسیر نمودارها

در نتایج شبیه‌سازی، دو پارامتر اصلی مورد بررسی قرار گرفته‌اند: جریان عبوری از فیوز ورودی و ولتاژ دو سر مقاومت بار. نمودار جریان نشان می‌دهد که در لحظه وقوع خطا، یک افزایش ناگهانی و شدید در جریان رخ می‌دهد. این افزایش تا زمان عملکرد فیوز ادامه دارد.

از طرف دیگر، نمودار ولتاژ بار نشان می‌دهد که پس از فعال شدن Crowbar، ولتاژ به سرعت کاهش یافته و در یک مقدار نزدیک به صفر یا مقدار بسیار پایین تثبیت می‌شود. این رفتار نشان‌دهنده عملکرد صحیح مدار حفاظتی در محدودسازی انرژی تحویلی به بار است.

تحلیل این نمودارها نشان می‌دهد که طراحی صحیح سیستم حفاظتی در مبدل‌های قدرت، نقش بسیار مهمی در افزایش قابلیت اطمینان سیستم دارد. بدون وجود چنین مدارهایی، خرابی MOSFET می‌تواند به آسیب‌های زنجیره‌ای در کل سیستم منجر شود.

جمع‌بندی

در این شبیه‌سازی، رفتار یک مبدل Buck تحت خطای MOSFET بررسی شد و نقش مدار Crowbar در حفاظت از بار مورد تحلیل قرار گرفت. نتایج نشان داد که در شرایط خطا، جریان و ولتاژ به سرعت از محدوده مجاز خارج می‌شوند، اما با ورود مدار حفاظتی، این مقادیر کنترل شده و از آسیب بیشتر جلوگیری می‌شود.

به طور کلی، استفاده از شبیه‌سازی در محیط MATLAB/Simulink امکان بررسی دقیق رفتار سیستم‌های قدرت در شرایط غیرعادی را فراهم می‌کند. این امر به مهندسان کمک می‌کند تا طراحی‌های ایمن‌تر و قابل اطمینان‌تری ارائه دهند و از وقوع خسارات جدی در کاربردهای واقعی جلوگیری کنند.
