ژنراتورهای آسنکرون سه‌فاز یکی از رایج‌ترین تجهیزات مورد استفاده در سامانه‌های تبدیل انرژی باد به برق هستند. این ژنراتورها به دلیل ساختار ساده، هزینه نگهداری پایین، قابلیت اطمینان بالا و عملکرد مناسب در شرایط مختلف بهره‌برداری، در بسیاری از نیروگاه‌های بادی مورد استفاده قرار می‌گیرند. در این شبیه‌سازی، عملکرد یک ژنراتور القایی به عنوان ژنراتور توربین بادی مورد بررسی قرار گرفته است. همچنین نحوه تبدیل سرعت باد به توان مکانیکی توسط توربین، تأمین توان بار محلی، تبادل انرژی با شبکه و جبران توان راکتیو مورد تحلیل قرار می‌گیرد.

معرفی سیستم شبیه‌سازی

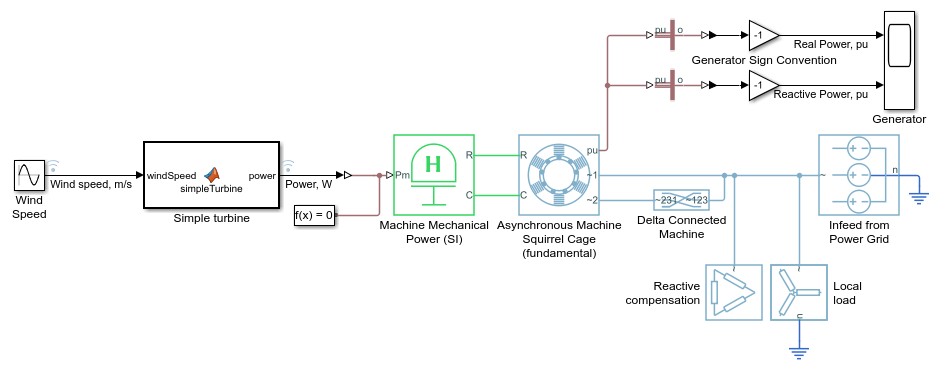

در این شبیه‌سازی، یک ماشین القایی سه‌فاز به عنوان ژنراتور توربین بادی در نظر گرفته شده است. انرژی جنبشی باد ابتدا توسط پره‌های توربین جذب شده و سپس به انرژی مکانیکی تبدیل می‌شود. این انرژی مکانیکی به محور ژنراتور منتقل شده و در نهایت به انرژی الکتریکی تبدیل می‌شود. برای مدل‌سازی رفتار توربین از بلوک Simple Turbine استفاده شده است که رابطه‌ای ساده میان سرعت باد و توان خروجی توربین برقرار می‌کند.

این مدل به گونه‌ای طراحی شده است که رفتار واقعی یک توربین بادی را تا حد مناسبی بازسازی کند. به عبارت دیگر، تنها در محدوده مشخصی از سرعت باد امکان تولید انرژی وجود دارد و خارج از این محدوده، ژنراتور قادر به تولید توان نخواهد بود. علاوه بر این، تعامل سیستم با شبکه برق و بار محلی نیز در مدل لحاظ شده است تا شرایط واقعی بهره‌برداری از یک مزرعه بادی یا یک توربین متصل به شبکه شبیه‌سازی شود.

عملکرد بلوک Simple Turbine

بلوک Simple Turbine یکی از اجزای اصلی این شبیه‌سازی محسوب می‌شود. وظیفه این بلوک تبدیل سرعت باد به توان مکانیکی خروجی توربین است. این تبدیل بر اساس منحنی مشخصه توان خروجی نسبت به سرعت باد انجام می‌شود. در واقع این بلوک بدون نیاز به مدل‌سازی پیچیده آیرودینامیکی، رفتار کلی توربین را با استفاده از یک منحنی استاندارد نمایش می‌دهد.

توان خروجی توربین مستقیماً به سرعت باد وابسته است. هرچه سرعت باد افزایش یابد، توان قابل استخراج نیز افزایش پیدا می‌کند، اما این افزایش تنها در محدوده مجاز عملکرد توربین اتفاق می‌افتد. در سرعت‌های بسیار پایین یا بسیار بالا، سیستم برای حفظ ایمنی تجهیزات و جلوگیری از آسیب‌های مکانیکی، تولید توان را متوقف می‌کند.

محدوده عملکرد توربین بادی

یکی از مهم‌ترین ویژگی‌های توربین‌های بادی، وجود دو سرعت مرزی تحت عنوان سرعت راه‌اندازی (Cut-in Speed) و سرعت توقف (Cut-out Speed) است. این دو پارامتر نقش بسیار مهمی در عملکرد سیستم دارند.

زمانی که سرعت باد کمتر از سرعت راه‌اندازی باشد، انرژی موجود در باد برای غلبه بر تلفات مکانیکی و راه‌اندازی توربین کافی نیست. در نتیجه ژنراتور هیچ توان اکتیوی تولید نمی‌کند و خروجی آن برابر صفر خواهد بود.

از سوی دیگر، اگر سرعت باد از مقدار مجاز یا همان سرعت توقف بیشتر شود، برای جلوگیری از آسیب دیدن پره‌ها، گیربکس و سایر اجزای مکانیکی، توربین به صورت خودکار از مدار خارج شده و تولید توان متوقف می‌شود. بنابراین در هر دو حالت، یعنی سرعت کمتر از حداقل مجاز یا بیشتر از حداکثر مجاز، توان تولیدی ژنراتور صفر خواهد بود.

تنها زمانی که سرعت باد در بازه کاری تعریف‌شده قرار گیرد، توربین قادر خواهد بود انرژی مکانیکی تولید کرده و ژنراتور نیز توان الکتریکی را به شبکه تحویل دهد.

ویژگی‌های ژنراتور القایی

ژنراتورهای القایی برخلاف ژنراتورهای سنکرون برای ایجاد میدان مغناطیسی به توان راکتیو نیاز دارند. به همین دلیل حتی در زمان تولید توان اکتیو، این ماشین‌ها همواره مقداری توان راکتیو از شبکه دریافت می‌کنند. این ویژگی یکی از مهم‌ترین تفاوت‌های ماشین‌های القایی با ماشین‌های سنکرون محسوب می‌شود.

در این شبیه‌سازی نیز ژنراتور همواره مصرف‌کننده توان راکتیو است. اگر این توان راکتیو از شبکه تأمین شود، موجب افزایش جریان شبکه، کاهش ضریب توان و افت ولتاژ خواهد شد. بنابراین استفاده از تجهیزات جبران‌کننده توان راکتیو اهمیت زیادی پیدا می‌کند.

جبران‌سازی توان راکتیو

برای کاهش وابستگی ژنراتور به شبکه و بهبود کیفیت توان، از بلوک Reactive Compensation استفاده شده است. این بلوک وظیفه تأمین بخش عمده توان راکتیو مورد نیاز ماشین القایی را بر عهده دارد.

در این مدل، جبران‌کننده توان راکتیو به گونه‌ای طراحی شده است که در ولتاژ خط به خط ۴۴۰ ولت بتواند توان راکتیو معادل ۹۰ کیلووار تولید کند. این مقدار باعث می‌شود بخش قابل توجهی از توان راکتیو مورد نیاز ژنراتور به صورت محلی تأمین شود و فشار وارد بر شبکه کاهش یابد.

استفاده از بانک خازنی یا سایر تجهیزات جبران‌کننده موجب بهبود ضریب توان، کاهش جریان خطوط انتقال، کاهش تلفات و افزایش پایداری ولتاژ شبکه می‌شود. به همین دلیل تقریباً در تمامی نیروگاه‌های مبتنی بر ژنراتورهای القایی از سیستم‌های جبران توان راکتیو استفاده می‌شود.

تأمین توان بار محلی

در این شبیه‌سازی یک بار محلی با توان مصرفی ۷۵ کیلووات نیز در نظر گرفته شده است. هدف از این بار، نمایش نحوه توزیع انرژی میان ژنراتور بادی و شبکه برق است.

هرگاه توان تولیدی توربین کمتر از ۷۵ کیلووات باشد، شبکه برق کسری توان را جبران می‌کند. به عبارت دیگر، بار همواره توان مورد نیاز خود را دریافت می‌کند و کمبود تولید ژنراتور توسط شبکه تأمین می‌شود. این وضعیت معمولاً در زمان کاهش سرعت باد یا شرایط نامناسب جوی اتفاق می‌افتد.

در مقابل، اگر سرعت باد افزایش یافته و ژنراتور بیش از ۷۵ کیلووات توان تولید کند، ابتدا نیاز بار محلی تأمین شده و سپس توان اضافی به شبکه برق تزریق می‌شود. این موضوع یکی از ویژگی‌های اصلی نیروگاه‌های بادی متصل به شبکه است که امکان صادرات انرژی تولیدی را فراهم می‌کند.

تعامل ژنراتور با شبکه برق

یکی از اهداف مهم این شبیه‌سازی بررسی نحوه تبادل انرژی میان توربین بادی و شبکه قدرت است. شبکه در این مدل نقش یک منبع پشتیبان را ایفا می‌کند. زمانی که تولید انرژی توسط باد کاهش می‌یابد، شبکه برق کمبود توان را جبران می‌کند و از قطع تغذیه بار جلوگیری می‌شود.

در شرایطی که تولید ژنراتور از میزان مصرف بار بیشتر باشد، جهت جریان توان معکوس شده و انرژی اضافی وارد شبکه می‌شود. این قابلیت باعث می‌شود انرژی تولیدشده توسط توربین بدون اتلاف مورد استفاده قرار گیرد و بهره‌وری اقتصادی نیروگاه افزایش یابد.

رفتار سیستم در سرعت‌های مختلف باد

با تغییر سرعت باد، توان خروجی توربین نیز تغییر می‌کند. در سرعت‌های پایین، تولید توان تقریباً صفر است. با ورود سرعت باد به محدوده عملکرد، توان خروجی به تدریج افزایش یافته و ژنراتور انرژی بیشتری تولید می‌کند.

در سرعت‌های بالاتر، توان خروجی به مقدار نامی نزدیک می‌شود و توربین با حداکثر ظرفیت خود کار می‌کند. اگر سرعت باد از حد مجاز عبور کند، سیستم حفاظتی توربین وارد عمل شده و تولید توان متوقف می‌شود. این رفتار باعث افزایش طول عمر تجهیزات و جلوگیری از آسیب‌های مکانیکی می‌شود.

نتایج شبیه‌سازی

نتایج ثبت‌شده توسط بخش Simscape Logging امکان بررسی دقیق عملکرد سیستم را فراهم می‌کنند. نمودارهای خروجی، تغییرات سرعت باد ورودی و توان خروجی بلوک Simple Turbine را نمایش می‌دهند.

با مشاهده این نمودارها می‌توان ارتباط مستقیم میان سرعت باد و توان تولیدی را به خوبی مشاهده کرد. زمانی که سرعت باد از محدوده مجاز خارج می‌شود، توان خروجی به صفر می‌رسد. در محدوده عملکرد توربین نیز افزایش سرعت باد موجب افزایش توان تولیدی خواهد شد.

همچنین می‌توان نحوه عملکرد جبران‌کننده توان راکتیو، میزان توان دریافتی از شبکه و مقدار توان صادرشده به شبکه را نیز مورد بررسی قرار داد. این اطلاعات برای تحلیل عملکرد نیروگاه‌های بادی و طراحی سیستم‌های کنترل بسیار ارزشمند هستند.

مزایای این شبیه‌سازی

این شبیه‌سازی محیط مناسبی برای مطالعه رفتار ژنراتورهای القایی متصل به شبکه فراهم می‌کند. استفاده از یک مدل ساده اما کاربردی برای توربین بادی موجب می‌شود تحلیل عملکرد سیستم با سرعت بالا و پیچیدگی کمتر انجام شود. همچنین امکان بررسی اثر تغییر سرعت باد، عملکرد سیستم جبران توان راکتیو، نحوه تأمین بار و تبادل انرژی با شبکه در شرایط مختلف وجود دارد.

از سوی دیگر، این مدل پایه مناسبی برای توسعه پروژه‌های پیشرفته‌تر محسوب می‌شود. پژوهشگران می‌توانند با افزودن سیستم‌های کنترلی، مبدل‌های الکترونیک قدرت، مدل‌های دقیق آیرودینامیکی یا الگوریتم‌های کنترل توان، عملکرد سیستم را با دقت بیشتری مورد مطالعه قرار دهند.

جمع‌بندی

در این شبیه‌سازی، عملکرد یک ژنراتور آسنکرون سه‌فاز به عنوان ژنراتور توربین بادی مورد بررسی قرار گرفت. مدل ارائه‌شده با استفاده از بلوک Simple Turbine، تبدیل سرعت باد به توان مکانیکی را بر اساس منحنی مشخصه توربین انجام می‌دهد. ژنراتور تنها در محدوده مجاز سرعت باد قادر به تولید توان بوده و خارج از این محدوده تولید انرژی متوقف می‌شود. همچنین به دلیل ماهیت ماشین القایی، ژنراتور همواره به توان راکتیو نیاز دارد که این نیاز توسط واحد جبران‌سازی توان راکتیو تا حد زیادی تأمین می‌شود. وجود یک بار محلی ۷۵ کیلوواتی و اتصال به شبکه برق نیز امکان بررسی تبادل انرژی میان توربین و شبکه را فراهم کرده است. نتایج حاصل از شبیه‌سازی نشان می‌دهد که این مدل می‌تواند رفتار اصلی یک سیستم تولید برق بادی مبتنی بر ژنراتور القایی را با دقت مناسب نمایش داده و به عنوان بستری مناسب برای آموزش، تحلیل و توسعه سامانه‌های تولید انرژی بادی در محیط Matlab مورد استفاده قرار گیرد.
