موتورهای سنکرون مغناطیس دائم (Permanent Magnet Synchronous Motor یا PMSM) از جمله پرکاربردترین ماشین‌های الکتریکی در سامانه‌های صنعتی، خودروهای برقی، تجهیزات اتوماسیون، رباتیک و سامانه‌های کنترل حرکت به شمار می‌روند. عملکرد مطلوب، بازده بالا، چگالی توان مناسب و قابلیت کنترل دقیق باعث شده است که این موتورها در بسیاری از کاربردهای پیشرفته مورد استفاده قرار گیرند. با این حال، بررسی رفتار الکتریکی موتور به تنهایی برای تحلیل عملکرد واقعی آن کافی نیست؛ زیرا افزایش دما می‌تواند ویژگی‌های الکتریکی و مکانیکی موتور را تحت تأثیر قرار دهد. در این شبیه‌سازی، یک مدل غیرخطی از موتور PMSM همراه با مدل حرارتی مورد بررسی قرار می‌گیرد تا بتوان رفتار الکتریکی و حرارتی موتور را به صورت همزمان تحلیل کرد.

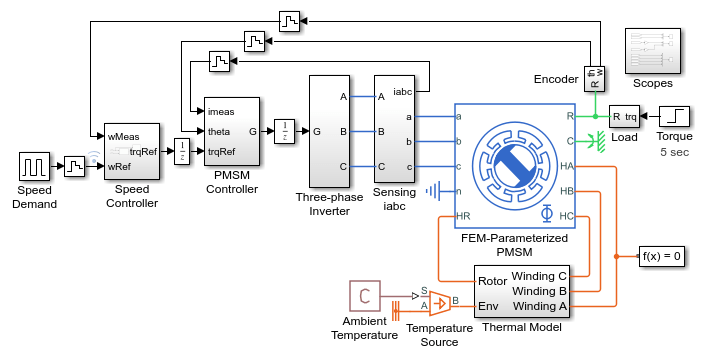

مدل غیرخطی موتور PMSM

در این شبیه‌سازی، رفتار موتور سنکرون مغناطیس دائم بر اساس یک مدل غیرخطی تعریف شده است. برخلاف مدل‌های خطی که معمولاً از ضرایب ثابت برای اندوکتانس و شار مغناطیسی استفاده می‌کنند، در این مدل وابستگی پارامترها به شرایط کاری موتور در نظر گرفته شده است. این موضوع باعث می‌شود نتایج حاصل از شبیه‌سازی به عملکرد واقعی موتور نزدیک‌تر باشد و امکان بررسی رفتار موتور در شرایط مختلف بار و سرعت فراهم شود.

مدل غیرخطی به ویژه در شرایطی که موتور تحت بارهای متغیر یا سرعت‌های مختلف قرار دارد اهمیت زیادی پیدا می‌کند. در چنین شرایطی، اشباع مغناطیسی، تغییرات شار و تغییر مشخصات الکترومغناطیسی موتور می‌توانند بر عملکرد کلی سیستم اثرگذار باشند. بنابراین استفاده از مدل غیرخطی دقت تحلیل را افزایش داده و امکان طراحی کنترل‌کننده‌های دقیق‌تر را فراهم می‌کند.

استفاده از داده‌های جدولی برای شار پیوندی

یکی از ویژگی‌های مهم این شبیه‌سازی، تعریف رفتار موتور با استفاده از داده‌های جدولی مربوط به شار پیوندی (Flux Linkage) است. در این روش، به جای استفاده از روابط تحلیلی ساده، اطلاعات حاصل از اندازه‌گیری یا تحلیل‌های دقیق در قالب جدول در اختیار مدل قرار می‌گیرد. این داده‌ها بیان‌کننده رفتار واقعی موتور در شرایط مختلف کاری هستند و باعث می‌شوند پاسخ مدل به واقعیت نزدیک‌تر شود.

استفاده از داده‌های جدولی این امکان را فراهم می‌کند که اثرات غیرخطی ناشی از اشباع هسته مغناطیسی، تغییرات جریان و تغییرات میدان مغناطیسی به صورت دقیق در مدل لحاظ شوند. در نتیجه، خروجی‌های شبیه‌سازی شامل سرعت، گشتاور و جریان از دقت بالاتری برخوردار خواهند بود.

مدل حرارتی موتور

علاوه بر مدل الکتریکی و مکانیکی، در این شبیه‌سازی یک مدل حرارتی نیز برای موتور در نظر گرفته شده است. هدف از این مدل، بررسی نحوه تولید و انتقال حرارت در بخش‌های مختلف موتور است. افزایش دمای موتور یکی از مهم‌ترین عوامل کاهش عمر تجهیزات الکتریکی محسوب می‌شود و می‌تواند موجب افت بازده، کاهش توان خروجی و حتی آسیب دیدن سیم‌پیچ‌ها و آهنرباهای دائم شود.

در مدل حرارتی، تلفات تولید شده در موتور به انرژی گرمایی تبدیل می‌شوند. این گرما از طریق بخش‌های مختلف موتور منتقل شده و باعث افزایش دمای اجزای داخلی می‌شود. به همین دلیل، تحلیل حرارتی نقش بسیار مهمی در طراحی سیستم‌های خنک‌کننده و انتخاب شرایط بهره‌برداری مناسب ایفا می‌کند.

تبدیل تلفات موتور به انرژی گرمایی

در این شبیه‌سازی، تمامی تلفات الکتریکی ایجاد شده در موتور به صورت گرما در نظر گرفته می‌شوند. این گرما از طریق پورت‌های حرارتی مربوط به سیم‌پیچ‌های استاتور و روتور وارد مدل حرارتی می‌شود. به عبارت دیگر، انرژی تلف شده تنها از بین نمی‌رود، بلکه به صورت افزایش دمای اجزای مختلف موتور ظاهر می‌شود.

این روش مدل‌سازی باعث می‌شود بتوان رابطه مستقیمی بین شرایط کاری موتور و افزایش دمای آن برقرار کرد. هرچه جریان موتور بیشتر شود، میزان تلفات اهمی افزایش یافته و در نتیجه دمای سیم‌پیچ‌ها نیز بیشتر خواهد شد. همچنین بارهای سنگین و عملکرد طولانی‌مدت موتور موجب افزایش تدریجی دمای اجزای مختلف خواهد شد.

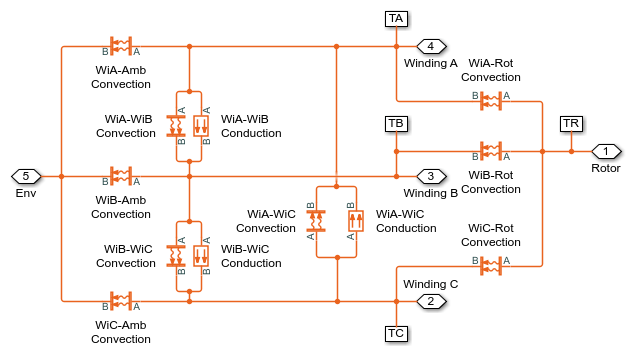

زیرسیستم مدل حرارتی

مدل حرارتی موتور شامل زیرسیستمی است که انتقال حرارت میان سیم‌پیچ‌های استاتور و روتور را شبیه‌سازی می‌کند. این زیرسیستم روابط انتقال گرما میان اجزای مختلف موتور را در نظر گرفته و نحوه توزیع دما را در طول زمان محاسبه می‌کند.

وجود چنین زیرسیستمی باعث می‌شود بتوان رفتار حرارتی موتور را همزمان با عملکرد الکتریکی آن بررسی کرد. این موضوع در طراحی موتورهای صنعتی، سامانه‌های محرکه خودروهای برقی و تجهیزات با توان بالا اهمیت فراوانی دارد؛ زیرا افزایش بیش از حد دما می‌تواند موجب کاهش عملکرد موتور یا فعال شدن سیستم‌های حفاظتی شود.

نتایج شبیه‌سازی با استفاده از Simscape Logging

برای تحلیل دقیق عملکرد موتور، نتایج شبیه‌سازی توسط قابلیت Simscape Logging ثبت و ذخیره می‌شوند. این قابلیت امکان مشاهده تغییرات متغیرهای مختلف سیستم را در طول زمان فراهم می‌کند و ابزار مناسبی برای ارزیابی رفتار موتور در شرایط کاری گوناگون به شمار می‌رود.

با استفاده از اطلاعات ثبت شده می‌توان تغییرات سرعت، جریان، گشتاور و دمای اجزای مختلف موتور را بررسی کرد و عملکرد کنترل‌کننده را مورد ارزیابی قرار داد. این اطلاعات همچنین برای اعتبارسنجی مدل و بهینه‌سازی طراحی موتور بسیار ارزشمند هستند.

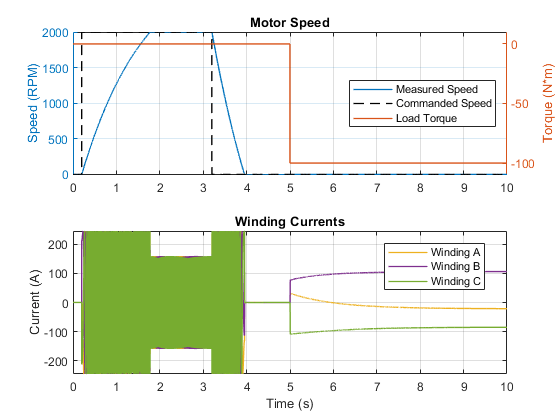

بررسی تغییرات سرعت و جریان سیم‌پیچ‌ها

یکی از نتایج مهم این شبیه‌سازی، نمایش تغییرات سرعت موتور و جریان سیم‌پیچ‌ها است. سیستم کنترل تلاش می‌کند سرعت واقعی موتور را با سیگنال مرجع منطبق کند. در طول فرآیند شبیه‌سازی، کنترل‌کننده به طور مداوم جریان‌های استاتور را تنظیم می‌کند تا اختلاف میان سرعت واقعی و سرعت مرجع به حداقل برسد.

در بخشی از شبیه‌سازی، یک گشتاور بار به محور موتور اعمال می‌شود. اعمال این بار موجب کاهش لحظه‌ای سرعت شده و کنترل‌کننده برای جبران این تغییر، جریان سیم‌پیچ‌ها را افزایش می‌دهد. این رفتار نشان‌دهنده عملکرد مناسب سیستم کنترل و توانایی موتور در پاسخ به تغییرات بار است.

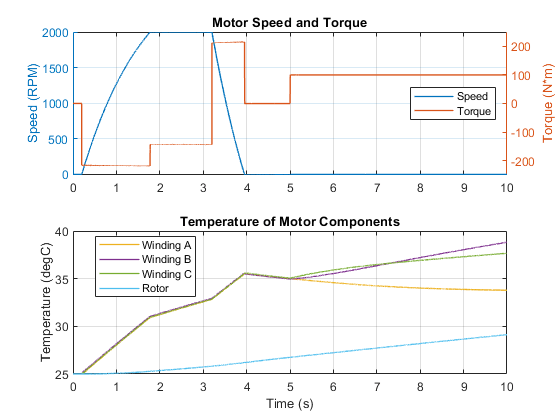

بررسی سرعت، گشتاور و دمای اجزای موتور

علاوه بر سرعت و جریان، تغییرات گشتاور تولیدی موتور نیز در طول شبیه‌سازی ثبت می‌شود. بررسی نمودارهای گشتاور نشان می‌دهد که موتور چگونه در برابر تغییرات بار واکنش نشان داده و گشتاور لازم را برای حفظ سرعت تولید می‌کند.

همچنین تغییرات دمای سیم‌پیچ‌ها و روتور به صورت همزمان نمایش داده می‌شود. با افزایش مدت زمان عملکرد موتور، انرژی تلف شده باعث افزایش دمای اجزای مختلف شده و انتقال حرارت میان سیم‌پیچ‌های سه‌فاز و روتور به خوبی قابل مشاهده است. این نتایج اهمیت مدل حرارتی را در پیش‌بینی شرایط واقعی عملکرد موتور نشان می‌دهند.

اهمیت استفاده از مدل حرارتی در طراحی موتور

در بسیاری از کاربردهای صنعتی، تنها بررسی عملکرد الکتریکی موتور کافی نیست و لازم است وضعیت حرارتی نیز به دقت مورد ارزیابی قرار گیرد. افزایش بیش از حد دما می‌تواند موجب کاهش عمر عایق سیم‌پیچ‌ها، افت راندمان، کاهش قابلیت اطمینان و حتی خرابی کامل موتور شود. به همین دلیل، ترکیب مدل‌های الکتریکی، مکانیکی و حرارتی در یک محیط شبیه‌سازی جامع، امکان طراحی دقیق‌تر و انتخاب راهکارهای مناسب برای خنک‌سازی موتور را فراهم می‌کند.

استفاده از چنین مدل‌هایی همچنین امکان ارزیابی عملکرد موتور در شرایط کاری مختلف، بررسی اثر بارهای سنگین، تحلیل عملکرد طولانی‌مدت و طراحی کنترل‌کننده‌های مقاوم در برابر تغییرات دمایی را فراهم می‌سازد. این موضوع در توسعه سامانه‌های محرکه پیشرفته و تجهیزات صنعتی مدرن از اهمیت بسیار بالایی برخوردار است.

جمع‌بندی

این شبیه‌سازی یک مدل غیرخطی از موتور سنکرون مغناطیس دائم را همراه با مدل حرارتی ارائه می‌دهد که در آن رفتار موتور بر اساس داده‌های واقعی شار پیوندی تعریف شده است. تلفات ایجاد شده در موتور به گرما تبدیل شده و از طریق پورت‌های حرارتی سیم‌پیچ‌های استاتور و روتور وارد مدل حرارتی می‌شوند. نتایج حاصل از شبیه‌سازی نشان می‌دهند که سیستم کنترل قادر است سرعت موتور را با سیگنال مرجع دنبال کند، در برابر اعمال گشتاور بار واکنش مناسبی نشان دهد و همزمان تغییرات دمای اجزای مختلف موتور را نیز نمایش دهد. این رویکرد امکان تحلیل همزمان رفتار الکتریکی، مکانیکی و حرارتی موتور را فراهم کرده و دقت طراحی، ارزیابی عملکرد و توسعه سامانه‌های کنترلی مبتنی بر Matlab را به میزان قابل توجهی افزایش می‌دهد.
