مبدل باک (Buck Converter) یکی از پرکاربردترین مبدل‌های DC به DC در سیستم‌های الکترونیک قدرت است که وظیفه آن کاهش سطح ولتاژ ورودی و تأمین یک ولتاژ خروجی پایدار و قابل کنترل است. این مبدل در منابع تغذیه سوئیچینگ، تجهیزات صنعتی، سیستم‌های مخابراتی، خودروهای الکتریکی، سامانه‌های انرژی تجدیدپذیر و بسیاری از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد. دستیابی به ولتاژ خروجی پایدار، حتی در شرایطی که بار تغییر می‌کند، یکی از مهم‌ترین اهداف طراحی این مبدل است. در این شبیه‌سازی، نحوه کنترل ولتاژ خروجی مبدل باک با استفاده از یک کنترل‌کننده مبتنی بر PI در محیط Matlab و Simulink بررسی می‌شود.

آشنایی با مبدل باک

مبدل باک یک مبدل کاهنده ولتاژ است که ولتاژ DC ورودی را به سطح پایین‌تری از ولتاژ DC تبدیل می‌کند. عملکرد این مبدل بر اساس کلیدزنی سریع یک سوئیچ قدرت و استفاده از عناصر ذخیره‌کننده انرژی مانند سلف و خازن است. در هر سیکل کلیدزنی، انرژی در سلف ذخیره شده و سپس به بار منتقل می‌شود. این فرآیند باعث می‌شود ولتاژ خروجی نسبت به ولتاژ ورودی کاهش یافته و در عین حال راندمان سیستم بسیار بالا باقی بماند.

مقدار ولتاژ خروجی تا حد زیادی به نسبت زمان روشن بودن کلید نسبت به کل دوره کلیدزنی یا همان Duty Cycle وابسته است. بنابراین با تغییر Duty Cycle می‌توان مقدار ولتاژ خروجی را به صورت دقیق کنترل کرد. به همین دلیل در اغلب کاربردهای صنعتی از سیستم‌های کنترلی استفاده می‌شود تا این پارامتر به صورت خودکار تنظیم شود.

هدف از شبیه‌سازی

هدف اصلی این شبیه‌سازی، کنترل ولتاژ خروجی مبدل باک و حفظ مقدار آن در یک سطح مطلوب است. برای دستیابی به این هدف، از یک کنترل‌کننده PI استفاده می‌شود که به صورت پیوسته اختلاف میان ولتاژ مرجع و ولتاژ اندازه‌گیری‌شده را بررسی کرده و بر اساس آن مقدار Duty Cycle را تنظیم می‌کند.

در این مدل فرض شده است که ولتاژ ورودی در تمام مدت شبیه‌سازی ثابت باقی می‌ماند. بنابراین تنها عاملی که باعث ایجاد تغییر در رفتار سیستم می‌شود، تغییر بار خروجی است. این شرایط امکان بررسی عملکرد کنترل‌کننده را در مواجهه با اغتشاشات ناشی از تغییر بار فراهم می‌کند.

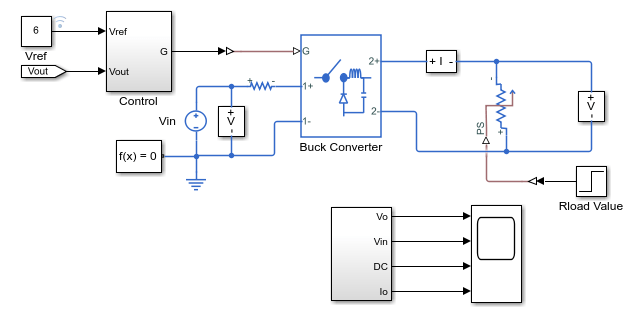

ساختار مدل شبیه‌سازی

مدل طراحی‌شده از چند بخش اصلی تشکیل شده است که هر یک وظیفه مشخصی را در عملکرد سیستم بر عهده دارند. بخش نخست شامل منبع ولتاژ DC است که انرژی مورد نیاز مبدل را تأمین می‌کند. پس از آن، مدار قدرت شامل کلید قدرت، دیود، سلف و خازن قرار دارد که فرآیند تبدیل ولتاژ را انجام می‌دهد.

در ادامه، ولتاژ خروجی توسط حسگر اندازه‌گیری شده و به زیرسیستم کنترل ارسال می‌شود. این زیرسیستم از یک الگوریتم کنترلی مبتنی بر PI استفاده می‌کند تا اختلاف میان مقدار مرجع و مقدار واقعی ولتاژ را محاسبه کند. خروجی کنترل‌کننده به مولد PWM ارسال شده و در نهایت Duty Cycle مناسب برای کلید قدرت تولید می‌شود.

استفاده از کنترل‌کننده PI

کنترل‌کننده PI یکی از رایج‌ترین روش‌های کنترل در سیستم‌های قدرت و الکترونیک صنعتی محسوب می‌شود. این کنترل‌کننده از دو بخش تناسبی (Proportional) و انتگرالی (Integral) تشکیل شده است. بخش تناسبی به سرعت نسبت به خطای لحظه‌ای واکنش نشان می‌دهد، در حالی که بخش انتگرالی خطاهای باقی‌مانده در طول زمان را حذف می‌کند.

در این شبیه‌سازی، کنترل‌کننده PI وظیفه دارد اختلاف بین ولتاژ مرجع و ولتاژ خروجی را کاهش دهد. هر زمان که بار تغییر کند یا خروجی از مقدار مطلوب فاصله بگیرد، کنترل‌کننده با اصلاح Duty Cycle تلاش می‌کند ولتاژ را دوباره به مقدار مرجع بازگرداند.

سادگی پیاده‌سازی، عملکرد مناسب، پایداری مطلوب و قابلیت تنظیم نسبتاً آسان ضرایب کنترلی از مهم‌ترین دلایل استفاده گسترده از کنترل‌کننده PI در مبدل‌های DC-DC است.

فرض ثابت بودن ولتاژ ورودی

در این شبیه‌سازی فرض شده است که ولتاژ ورودی در تمام مدت اجرای مدل ثابت باقی می‌ماند. این فرض باعث می‌شود تحلیل رفتار سیستم ساده‌تر شده و تمرکز اصلی بر عملکرد حلقه کنترل ولتاژ و واکنش آن نسبت به تغییرات بار قرار گیرد.

در بسیاری از منابع تغذیه سوئیچینگ، ولتاژ ورودی در بازه‌های زمانی کوتاه تغییر محسوسی ندارد. بنابراین این فرض برای ارزیابی اولیه عملکرد کنترل‌کننده کاملاً منطقی و کاربردی محسوب می‌شود.

مدل بار متغیر

برای بررسی عملکرد واقعی سیستم، بار خروجی به صورت یک مقاومت متغیر مدل‌سازی شده است. مقاومت متغیر یکی از بهترین روش‌ها برای شبیه‌سازی تغییرات بار در مبدل‌های DC-DC محسوب می‌شود زیرا می‌تواند شرایط کاری مختلف را ایجاد کند.

در ابتدای شبیه‌سازی، مقدار مقاومت در یک سطح مشخص قرار دارد و سیستم به حالت پایدار می‌رسد. سپس در زمان مشخص‌شده مقدار مقاومت تغییر می‌کند که این تغییر باعث تغییر جریان خروجی و ایجاد اختلال در ولتاژ خروجی خواهد شد.

زمان اجرای شبیه‌سازی

مدت زمان کل اجرای شبیه‌سازی برابر با 0.25 ثانیه در نظر گرفته شده است. این بازه زمانی برای مشاهده رفتار گذرا، رسیدن سیستم به حالت پایدار و همچنین بررسی پاسخ کنترل‌کننده پس از تغییر بار کاملاً مناسب است.

در بخش ابتدایی شبیه‌سازی، سیستم فرصت کافی برای تثبیت ولتاژ خروجی دارد. سپس در ادامه، تغییر بار اعمال شده و رفتار حلقه کنترل مورد ارزیابی قرار می‌گیرد.

اعمال تغییر بار در زمان 0.15 ثانیه

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، اعمال تغییر بار در زمان 0.15 ثانیه است. در این لحظه مقدار مقاومت بار تغییر می‌کند و به دنبال آن جریان مصرفی نیز دچار تغییر می‌شود. این اتفاق موجب ایجاد نوسان موقت در ولتاژ خروجی خواهد شد.

کنترل‌کننده PI پس از تشخیص اختلاف میان ولتاژ اندازه‌گیری‌شده و مقدار مرجع، مقدار Duty Cycle را اصلاح می‌کند تا ولتاژ خروجی مجدداً به مقدار مطلوب برسد. سرعت بازیابی ولتاژ و میزان نوسانات ایجادشده معیار مناسبی برای ارزیابی کیفیت عملکرد کنترل‌کننده هستند.

ثبت داده‌ها با Simscape Logging

برای تحلیل دقیق عملکرد سیستم از قابلیت Simscape Logging استفاده شده است. این ابزار امکان ذخیره‌سازی تمامی متغیرهای مهم مدار را فراهم می‌کند و مهندس طراح می‌تواند پس از پایان شبیه‌سازی، رفتار هر بخش از سیستم را با جزئیات بررسی کند.

ثبت داده‌ها باعث می‌شود تحلیل عملکرد کنترل‌کننده، بررسی تغییرات ولتاژ، جریان و سایر پارامترهای مدار با دقت بیشتری انجام شود و نیازی به اندازه‌گیری مستقیم تمامی سیگنال‌ها در محیط مدل وجود نداشته باشد.

تحلیل نتایج شبیه‌سازی

نتایج حاصل از شبیه‌سازی نشان می‌دهد که ولتاژ اندازه‌گیری‌شده در شرایط عادی اختلاف بسیار کمی با ولتاژ مرجع دارد. این موضوع بیانگر عملکرد مناسب حلقه کنترل در تنظیم ولتاژ خروجی است.

با اعمال تغییر بار در زمان 0.15 ثانیه، ولتاژ خروجی برای مدت کوتاهی دچار تغییر می‌شود اما کنترل‌کننده PI به سرعت واکنش نشان داده و با اصلاح Duty Cycle، ولتاژ را به مقدار مطلوب بازمی‌گرداند. این رفتار نشان‌دهنده پایداری مناسب سیستم و عملکرد صحیح الگوریتم کنترل است.

همچنین نمودار ولتاژ ورودی نشان می‌دهد که مقدار آن در تمام طول شبیه‌سازی ثابت باقی مانده است. این موضوع امکان تحلیل دقیق اثر تغییر بار بر عملکرد کنترل‌کننده را فراهم می‌کند، زیرا تنها متغیر مؤثر در پاسخ سیستم، تغییر شرایط بار خواهد بود.

مزایای این روش کنترل

استفاده از کنترل‌کننده PI در مبدل باک مزایای متعددی دارد. از جمله این مزایا می‌توان به سادگی طراحی، سرعت مناسب پاسخ، حذف خطای ماندگار، حفظ پایداری سیستم، قابلیت پیاده‌سازی آسان در کنترل‌کننده‌های دیجیتال و عملکرد مطلوب در برابر تغییرات بار اشاره کرد.

این ویژگی‌ها باعث شده‌اند کنترل PI همچنان یکی از محبوب‌ترین روش‌های کنترل در طراحی منابع تغذیه سوئیچینگ و مبدل‌های DC-DC باشد.

جمع‌بندی

در این شبیه‌سازی، کنترل ولتاژ خروجی یک مبدل باک با استفاده از کنترل‌کننده PI در محیط Matlab و Simulink مورد بررسی قرار گرفت. در این مدل، ولتاژ ورودی ثابت فرض شده و بار توسط یک مقاومت متغیر شبیه‌سازی شده است. زمان کل اجرای شبیه‌سازی برابر با 0.25 ثانیه بوده و تغییر بار در زمان 0.15 ثانیه اعمال می‌شود تا عملکرد حلقه کنترل در شرایط گذرا ارزیابی گردد.

نتایج به‌دست‌آمده نشان می‌دهد که کنترل‌کننده PI قادر است با تنظیم مناسب Duty Cycle، ولتاژ خروجی را حتی پس از تغییر بار در مقدار مرجع حفظ کند. استفاده از قابلیت Simscape Logging نیز امکان بررسی دقیق رفتار سیستم و تحلیل تمامی پارامترهای مهم مدار را فراهم می‌کند. این شبیه‌سازی نمونه‌ای مناسب برای آشنایی با طراحی حلقه کنترل ولتاژ در مبدل‌های DC-DC و ارزیابی عملکرد آن‌ها در محیط Matlab محسوب می‌شود.
