مبدل ماتریسی سه‌فاز (Three-Phase Matrix Converter) یکی از ساختارهای پیشرفته در الکترونیک قدرت است که امکان تبدیل مستقیم توان AC به AC را بدون استفاده از لینک DC فراهم می‌کند. این ویژگی باعث می‌شود که این مبدل نسبت به مبدل‌های متداول AC-DC-AC از نظر حجم، راندمان، قابلیت کنترل و کیفیت توان مزیت‌های قابل توجهی داشته باشد. در این شبیه‌سازی، یک مبدل ماتریسی سه‌فاز مورد بررسی قرار می‌گیرد که یک بار ساکن (Static Load) را تغذیه می‌کند و در سمت منبع نیز ضریب توان واحد (Unity Power Factor) حفظ می‌شود. همچنین نتایج شبیه‌سازی با استفاده از بلوک Scopes در محیط Matlab/Simulink و Simscape قابل مشاهده و تحلیل هستند.

هدف اصلی این شبیه‌سازی، بررسی رفتار دینامیکی مبدل ماتریسی، کیفیت شکل موج‌های ولتاژ و جریان در سمت منبع و بار، و همچنین ارزیابی توانایی سیستم در کنترل همزمان توان اکتیو و راکتیو است. در ادامه، به بررسی ساختار، اصول عملکرد، روش مدلسازی و تحلیل نتایج پرداخته می‌شود.

ساختار مبدل ماتریسی سه‌فاز

مبدل ماتریسی سه‌فاز از یک آرایه سوئیچینگ شامل ۹ کلید دوبل (Bidirectional Switches) تشکیل شده است که هر فاز ورودی را می‌تواند به هر فاز خروجی متصل کند. این ساختار اجازه می‌دهد که تبدیل مستقیم ولتاژ سه‌فاز ورودی به سه‌فاز خروجی بدون استفاده از لینک DC انجام شود.

ویژگی مهم این ساختار، قابلیت کنترل لحظه‌ای ارتباط بین ورودی و خروجی است که با استفاده از روش‌های مدولاسیون پیشرفته مانند Venturini یا Space Vector Modulation انجام می‌شود. این کنترل دقیق باعث می‌شود که بتوان جریان‌های ورودی را به گونه‌ای تنظیم کرد که ضریب توان نزدیک به واحد باقی بماند.

اصل عملکرد در تغذیه بار ساکن

در این شبیه‌سازی، بار مورد استفاده یک بار ساکن است که می‌تواند شامل مقاومت، سلف یا ترکیبی از آن‌ها باشد. وظیفه مبدل ماتریسی، تأمین ولتاژ سه‌فاز متعادل برای این بار است، در حالی که جریان کشیده شده از منبع باید هم‌فاز با ولتاژ منبع باشد.

برای رسیدن به این هدف، الگوریتم کنترل جریان ورودی به گونه‌ای طراحی شده است که مؤلفه راکتیو جریان حذف شود. در نتیجه، توان راکتیو نزدیک به صفر شده و ضریب توان برابر یک حاصل می‌شود. این ویژگی یکی از مهم‌ترین مزیت‌های مبدل ماتریسی در مقایسه با ساختارهای مبتنی بر لینک DC است.

مدلسازی در محیط Matlab و Simulink

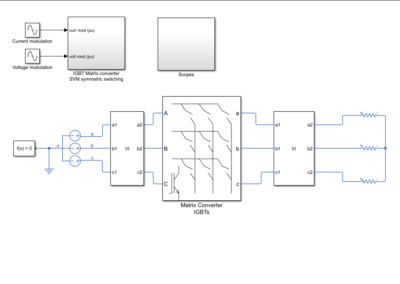

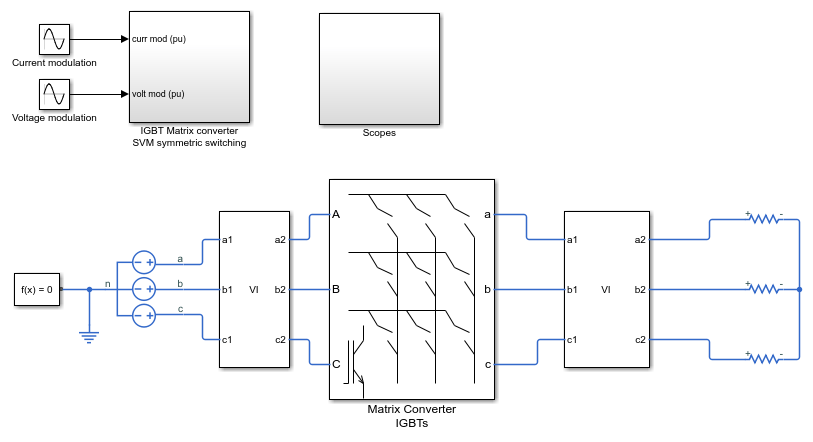

مدلسازی این سیستم در محیط Matlab/Simulink انجام شده و از بلوک‌های Simscape Electrical برای نمایش رفتار واقعی اجزای قدرت استفاده شده است. در این مدل، بخش‌های اصلی شامل منبع سه‌فاز، مبدل ماتریسی، سیستم کنترل و بار ساکن هستند.

بخش کنترل شامل تولید پالس‌های سوئیچینگ برای ۹ کلید دوبل است. این پالس‌ها بر اساس مقایسه سیگنال مرجع ولتاژ خروجی و جریان ورودی تولید می‌شوند. استفاده از روش‌های مدولاسیون برداری فضایی باعث بهبود کیفیت ولتاژ خروجی و کاهش هارمونیک‌ها می‌شود.

همچنین در این شبیه‌سازی از بلوک Scopes برای مشاهده سیگنال‌های کلیدی استفاده شده است. این سیگنال‌ها شامل ولتاژهای فاز ورودی، جریان‌های منبع، ولتاژ خروجی مبدل و جریان بار هستند. این ابزار امکان تحلیل دقیق رفتار سیستم در حوزه زمان را فراهم می‌کند.

تحلیل رفتار ولتاژ و جریان

نتایج شبیه‌سازی نشان می‌دهد که ولتاژهای ورودی از منبع به صورت سینوسی و متعادل هستند. جریان‌های ورودی نیز به دلیل کنترل مناسب، شکل سینوسی داشته و تقریباً هم‌فاز با ولتاژها هستند. این موضوع نشان‌دهنده دستیابی به ضریب توان واحد است.

در سمت خروجی، ولتاژهای تولید شده توسط مبدل ماتریسی دارای کیفیت مناسبی هستند و بار ساکن به صورت پایدار تغذیه می‌شود. جریان بار نیز بسته به نوع بار (مقاومتی یا سلفی) رفتار مشخصی از خود نشان می‌دهد. در بارهای سلفی، اختلاف فاز جزئی بین ولتاژ و جریان مشاهده می‌شود که طبیعی است.

نقش کنترل در بهبود عملکرد سیستم

یکی از مهم‌ترین بخش‌های این شبیه‌سازی، سیستم کنترل مبدل ماتریسی است. کنترل دقیق سوئیچ‌ها نقش کلیدی در کاهش هارمونیک‌ها و بهبود کیفیت توان دارد. الگوریتم کنترل به گونه‌ای طراحی شده است که در هر لحظه، بهترین مسیر انتقال توان بین فازهای ورودی و خروجی انتخاب شود.

این انتخاب هوشمندانه باعث می‌شود که هم ولتاژ خروجی در سطح مطلوب باقی بماند و هم جریان ورودی کمترین اعوجاج را داشته باشد. در نتیجه، سیستم از نظر کیفیت توان در سطح بالایی قرار می‌گیرد.

بررسی نتایج شبیه‌سازی در Scopes

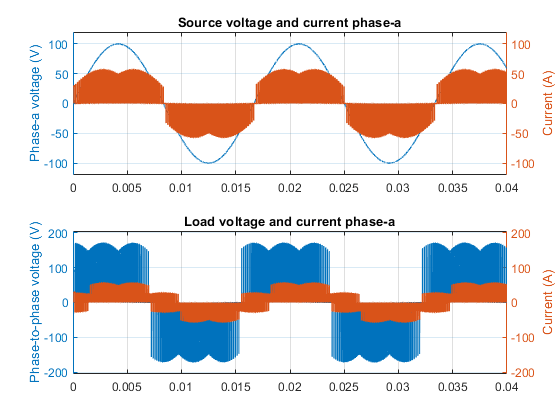

در محیط Scopes، چندین نمودار مهم برای تحلیل سیستم ارائه شده است. اولین نمودار مربوط به ولتاژهای سه‌فاز منبع است که نشان‌دهنده تعادل کامل سیستم ورودی می‌باشد. نمودار دوم جریان‌های منبع را نشان می‌دهد که تقریباً سینوسی و هم‌فاز با ولتاژ هستند.

نمودار سوم مربوط به ولتاژ خروجی مبدل است که نشان‌دهنده عملکرد صحیح سیستم در تولید ولتاژ سه‌فاز برای بار است. در نهایت، نمودار جریان بار نشان می‌دهد که بار ساکن به صورت پایدار تغذیه می‌شود و هیچ نوسان غیرعادی در سیستم مشاهده نمی‌شود.

این نتایج نشان می‌دهند که طراحی مبدل و سیستم کنترل به درستی انجام شده و اهداف شبیه‌سازی به طور کامل تحقق یافته است.

مزایا و چالش‌های مبدل ماتریسی

مبدل ماتریسی دارای مزایای متعددی از جمله حذف لینک DC، کاهش حجم سیستم، قابلیت کنترل ضریب توان و بهبود کیفیت توان است. با این حال، پیاده‌سازی آن با چالش‌هایی مانند پیچیدگی بالای کنترل، نیاز به سوئیچ‌های دوطرفه و محدودیت در نسبت تبدیل ولتاژ همراه است.

در شبیه‌سازی انجام شده، این چالش‌ها به صورت نرم‌افزاری مدیریت شده‌اند و عملکرد سیستم در شرایط ایده‌آل بررسی شده است. در کاربردهای صنعتی، استفاده از این مبدل نیازمند طراحی دقیق‌تر سخت‌افزار و الگوریتم‌های حفاظتی پیشرفته است.

جمع‌بندی

در این شبیه‌سازی، عملکرد یک مبدل ماتریسی سه‌فاز در تغذیه بار ساکن مورد بررسی قرار گرفت. نتایج نشان داد که این ساختار قادر است ولتاژ خروجی با کیفیت مناسب تولید کند و جریان ورودی را با ضریب توان نزدیک به واحد تنظیم نماید. استفاده از محیط Matlab/Simulink و ابزارهای Simscape امکان تحلیل دقیق رفتار سیستم را فراهم کرده است.

به طور کلی، مبدل ماتریسی سه‌فاز یک گزینه پیشرفته و کارآمد در سیستم‌های تبدیل انرژی الکتریکی محسوب می‌شود و می‌تواند در کاربردهای صنعتی آینده نقش مهمی ایفا کند. شبیه‌سازی انجام شده نیز نشان داد که این ساختار از نظر تئوری و عملی قابلیت دستیابی به عملکرد مطلوب را دارد.
