در سامانه‌های مدرن محرکه الکتریکی، استفاده از مبدل‌های الکترونیک قدرت پیشرفته نقش بسیار مهمی در بهبود عملکرد، افزایش بازده و کنترل دقیق ماشین‌های الکتریکی ایفا می‌کند. یکی از ساختارهای نوین در این حوزه، استفاده از مبدل‌های ماتریسی برای تغذیه ماشین‌های القایی است. مبدل ماتریسی به دلیل حذف لینک DC، کاهش حجم تجهیزات ذخیره‌سازی انرژی، افزایش چگالی توان و قابلیت انتقال مستقیم انرژی بین منبع و بار، به عنوان یکی از گزینه‌های جذاب در کاربردهای صنعتی و تحقیقاتی مطرح شده است. در این شبیه‌سازی، نحوه کنترل سرعت روتور در یک محرکه ماشین القایی تغذیه‌شده توسط مبدل ماتریسی با استفاده از روش کنترل اسکالر V/f مورد بررسی قرار می‌گیرد.

کنترل اسکالر یا V/f یکی از ساده‌ترین و در عین حال پرکاربردترین روش‌های کنترل ماشین‌های القایی محسوب می‌شود. در این روش، کنترل سرعت ماشین از طریق تنظیم فرکانس و دامنه ولتاژ اعمالی به استاتور انجام می‌شود. هدف اصلی این تکنیک حفظ نسبت ثابت ولتاژ به فرکانس است تا شار مغناطیسی ماشین در محدوده مطلوب باقی بماند. ثابت نگه داشتن شار موجب می‌شود عملکرد ماشین در سرعت‌های مختلف پایدار بوده و گشتاور قابل قبولی تولید شود.

معرفی ساختار محرکه مبتنی بر مبدل ماتریسی

در این شبیه‌سازی، یک منبع ولتاژ سه‌فاز با دامنه و فرکانس ثابت، انرژی مورد نیاز ماشین القایی را از طریق یک مبدل ماتریسی سه‌فاز تأمین می‌کند. مبدل ماتریسی از مجموعه‌ای از کلیدهای نیمه‌هادی تشکیل شده است که امکان اتصال مستقیم هر فاز ورودی به هر فاز خروجی را فراهم می‌کنند. برخلاف اینورترهای متداول که دارای یک لینک DC بین بخش یکسوساز و اینورتر هستند، مبدل ماتریسی مستقیماً توان AC ورودی را به توان AC خروجی با فرکانس و دامنه مورد نظر تبدیل می‌کند.

حذف خازن‌های حجیم لینک DC یکی از مهم‌ترین مزایای این ساختار به شمار می‌رود. این ویژگی علاوه بر کاهش ابعاد سیستم، موجب افزایش قابلیت اطمینان و طول عمر تجهیزات می‌شود. همچنین امکان کنترل مستقل دامنه و فرکانس ولتاژ خروجی باعث می‌شود مبدل ماتریسی گزینه مناسبی برای راه‌اندازی و کنترل ماشین‌های القایی باشد.

اصول کنترل اسکالر V/f

عملکرد ماشین القایی وابستگی شدیدی به شار مغناطیسی موجود در فاصله هوایی دارد. از آنجا که شار تقریباً متناسب با نسبت ولتاژ به فرکانس است، کاهش فرکانس بدون کاهش متناسب ولتاژ می‌تواند باعث اشباع هسته مغناطیسی شود. از سوی دیگر، افزایش فرکانس بدون افزایش مناسب ولتاژ منجر به کاهش شار و افت گشتاور خواهد شد.

به همین دلیل در روش کنترل اسکالر، کنترل‌کننده نسبت ولتاژ به فرکانس را در مقدار ثابتی نگه می‌دارد. در نتیجه با تغییر فرکانس مرجع، دامنه ولتاژ خروجی نیز به صورت متناسب تنظیم می‌شود. این رویکرد باعث می‌شود شار مغناطیسی تقریباً ثابت باقی مانده و ماشین بتواند در محدوده وسیعی از سرعت‌ها عملکرد مناسبی داشته باشد.

سادگی پیاده‌سازی، نیاز کم به اندازه‌گیری پارامترها و هزینه پایین از مهم‌ترین مزایای این روش کنترل هستند. هرچند در مقایسه با روش‌های پیشرفته‌ای مانند کنترل برداری یا کنترل مستقیم گشتاور، پاسخ دینامیکی ضعیف‌تری دارد، اما همچنان در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

مدولاسیون ونتورینی با تزریق هارمونیک سوم

برای کنترل مبدل ماتریسی در این شبیه‌سازی از روش مدولاسیون ونتورینی همراه با تزریق هارمونیک سوم استفاده شده است. روش ونتورینی یکی از شناخته‌شده‌ترین تکنیک‌های مدولاسیون برای مبدل‌های ماتریسی محسوب می‌شود و امکان تولید ولتاژهای خروجی سینوسی با کیفیت مناسب را فراهم می‌کند.

تزریق هارمونیک سوم باعث افزایش دامنه قابل دستیابی ولتاژ خروجی و بهبود بهره‌برداری از ولتاژ ورودی می‌شود. همچنین این روش می‌تواند کیفیت شکل موج خروجی را افزایش داده و اعوجاج هارمونیکی را کاهش دهد. در نتیجه عملکرد ماشین القایی در شرایط مختلف کاری بهبود یافته و راندمان کلی سیستم افزایش پیدا می‌کند.

یکی دیگر از ویژگی‌های مهم این مدولاسیون، دستیابی به ضریب جابجایی واحد در سمت ورودی است. این قابلیت باعث می‌شود جریان ورودی تقریباً هم‌فاز با ولتاژ ورودی باشد و توان راکتیو مصرفی سیستم به حداقل برسد. بنابراین کیفیت توان شبکه تغذیه نیز حفظ خواهد شد.

عملکرد ماشین القایی در حالت موتوری

در بخش نخست این شبیه‌سازی، ماشین القایی در حالت موتوری فعالیت می‌کند. در این وضعیت انرژی الکتریکی از منبع تغذیه دریافت شده و به انرژی مکانیکی تبدیل می‌شود. کنترل‌کننده V/f فرکانس مرجع مورد نیاز را تولید کرده و مبدل ماتریسی ولتاژ سه‌فاز مناسب را در اختیار استاتور قرار می‌دهد.

با افزایش تدریجی فرکانس خروجی، سرعت میدان دوار استاتور افزایش یافته و روتور نیز به دنبال آن شتاب می‌گیرد. اختلاف سرعت بین میدان دوار و روتور که به عنوان لغزش شناخته می‌شود، موجب ایجاد جریان‌های القایی در روتور و تولید گشتاور الکترومغناطیسی می‌شود. این گشتاور بار مکانیکی را به حرکت درآورده و سرعت ماشین را به مقدار مرجع نزدیک می‌کند.

در این شرایط انتظار می‌رود سرعت اندازه‌گیری‌شده ماشین با مقدار مرجع تطابق مناسبی داشته باشد. همچنین گشتاور تولیدی باید به گونه‌ای تغییر کند که نیازهای بار مکانیکی را تأمین نماید.

عملکرد ماشین القایی در حالت ژنراتوری

یکی از ویژگی‌های مهم این شبیه‌سازی، بررسی عملکرد ماشین در حالت ژنراتوری است. زمانی که سرعت روتور از سرعت سنکرون بیشتر شود، جهت انتقال توان تغییر کرده و ماشین به عنوان ژنراتور عمل می‌کند. در این وضعیت انرژی مکانیکی دریافت‌شده از محرک خارجی به انرژی الکتریکی تبدیل می‌شود.

مبدل ماتریسی به دلیل ساختار دوطرفه خود قابلیت انتقال توان در هر دو جهت را دارد. بنابراین بدون نیاز به تجهیزات اضافی، امکان بازگرداندن انرژی تولیدی به سمت منبع تغذیه فراهم می‌شود. این ویژگی در کاربردهایی مانند سیستم‌های ترمز احیاکننده، توربین‌های بادی و بسیاری از سامانه‌های صنعتی دارای اهمیت فراوان است.

در حالت ژنراتوری، علامت گشتاور الکترومغناطیسی تغییر می‌کند و جریان توان از سمت ماشین به شبکه منتقل می‌شود. مشاهده این تغییرات در نتایج شبیه‌سازی می‌تواند عملکرد صحیح ساختار کنترل و مبدل ماتریسی را تأیید کند.

بررسی مدل شبیه‌سازی

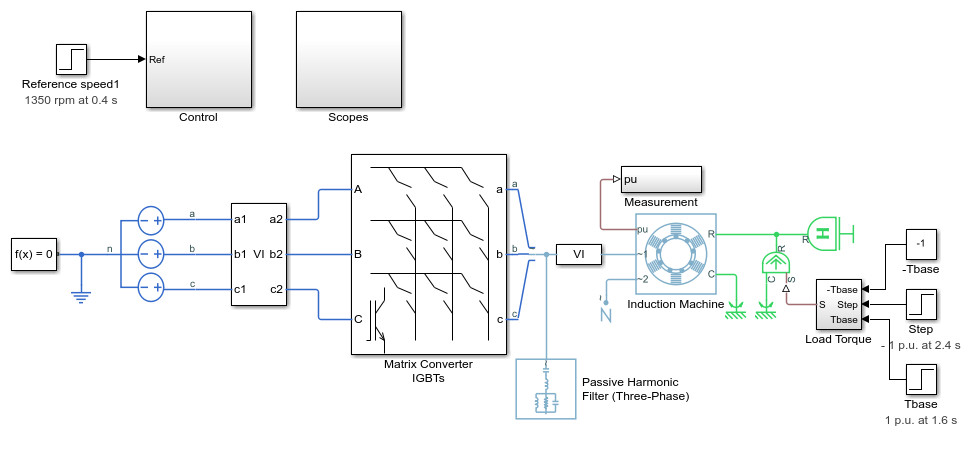

مدل شبیه‌سازی شامل بخش‌های مختلفی است که هر یک وظیفه مشخصی را بر عهده دارند. منبع ولتاژ سه‌فاز ورودی، انرژی اولیه سیستم را فراهم می‌کند. مبدل ماتریسی وظیفه تبدیل مستقیم توان AC به AC را بر عهده دارد. کنترل‌کننده V/f فرکانس و دامنه ولتاژ مرجع را تولید می‌کند و ماشین القایی نیز به عنوان بار اصلی سیستم در نظر گرفته شده است.

علاوه بر این، بلوک‌های اندازه‌گیری برای ثبت سرعت، گشتاور، ولتاژها و جریان‌ها در مدل قرار داده شده‌اند. این اطلاعات امکان ارزیابی دقیق عملکرد سیستم را فراهم می‌کنند. استفاده از محیط Simscape نیز باعث می‌شود رفتار الکتریکی و مکانیکی اجزای مختلف با دقت بالایی مدل‌سازی شود.

تحلیل نتایج شبیه‌سازی

نتایج ثبت‌شده از طریق Simscape Logging نشان می‌دهند که سرعت اندازه‌گیری‌شده ماشین رفتار مناسبی نسبت به سرعت مرجع دارد. در زمان اعمال تغییرات مرجع سرعت، سیستم با پاسخ قابل قبول به مقدار جدید نزدیک می‌شود. هرچند به دلیل ماهیت کنترل اسکالر، ممکن است مقداری تأخیر یا خطا در مقایسه با روش‌های کنترل پیشرفته مشاهده شود.

منحنی گشتاور الکترومغناطیسی نیز اطلاعات ارزشمندی درباره وضعیت عملکرد ماشین ارائه می‌دهد. در لحظات راه‌اندازی، گشتاور افزایش پیدا می‌کند تا اینرسی سیستم غلبه شود. پس از رسیدن به سرعت مطلوب، مقدار گشتاور در سطح مورد نیاز بار تثبیت می‌شود. همچنین در زمان تغییر حالت از موتوری به ژنراتوری، تغییر علامت گشتاور به وضوح قابل مشاهده است.

مقایسه سرعت مرجع و سرعت واقعی نشان می‌دهد که روش V/f با وجود سادگی، توانایی مناسبی در کنترل سرعت ماشین القایی دارد. از سوی دیگر، عملکرد مبدل ماتریسی و مدولاسیون ونتورینی موجب تولید ولتاژهای سه‌فاز با کیفیت مطلوب شده و شرایط کاری مناسبی را برای ماشین فراهم می‌کند.

جمع‌بندی

این شبیه‌سازی به بررسی کنترل سرعت یک ماشین القایی تغذیه‌شده توسط مبدل ماتریسی با استفاده از روش کنترل اسکالر V/f می‌پردازد. در این ساختار، مبدل ماتریسی با بهره‌گیری از مدولاسیون ونتورینی همراه با تزریق هارمونیک سوم، ولتاژ سه‌فاز مورد نیاز ماشین را تولید می‌کند. کنترل‌کننده نیز با حفظ نسبت ثابت ولتاژ به فرکانس، شرایط لازم برای عملکرد پایدار ماشین را فراهم می‌سازد.

نتایج شبیه‌سازی نشان می‌دهند که سیستم قادر است در هر دو حالت موتوری و ژنراتوری عملکرد مناسبی داشته باشد. تطابق قابل قبول سرعت واقعی با سرعت مرجع، کنترل مؤثر گشتاور و قابلیت انتقال توان در دو جهت از جمله ویژگی‌های مهم این ساختار محسوب می‌شوند. به همین دلیل، استفاده از مبدل ماتریسی در کنار کنترل اسکالر می‌تواند راهکاری کارآمد برای بسیاری از کاربردهای صنعتی و پژوهشی مرتبط با محرکه‌های الکتریکی باشد.

“`
