خنک‌کننده‌های ترموالکتریک مبتنی بر اثر پلتیر یکی از فناوری‌های مهم در حوزه انتقال حرارت و مدیریت دمای تجهیزات الکترونیکی محسوب می‌شوند. این تجهیزات بدون استفاده از کمپرسور، مبرد یا قطعات مکانیکی متحرک قادر هستند با عبور جریان الکتریکی، گرما را از یک سمت به سمت دیگر منتقل کنند. به همین دلیل در بسیاری از کاربردهای صنعتی، پزشکی، مخابراتی، تجهیزات آزمایشگاهی، سامانه‌های فضایی و سیستم‌های الکترونیکی حساس مورد استفاده قرار می‌گیرند.

در این شبیه‌سازی عملکرد یک المان پلتیر در حالت سرمایشی مورد بررسی قرار می‌گیرد. هدف اصلی، تحلیل رفتار سیستم در شرایط مختلف کاری، بررسی ضریب عملکرد (Coefficient of Performance یا COP)، ظرفیت انتقال حرارت و تعیین جریان بهینه برای دستیابی به بیشترین بازده است. محیط Simscape در نرم‌افزار Matlab این امکان را فراهم می‌کند که رفتار الکتریکی و حرارتی المان پلتیر به صورت همزمان مدل‌سازی شده و نتایج دقیقی از عملکرد آن استخراج شود.

مبانی عملکرد اثر پلتیر

اثر پلتیر یکی از مهم‌ترین پدیده‌های ترموالکتریک است که در آن با عبور جریان الکتریکی از محل اتصال دو ماده نیمه‌هادی متفاوت، گرما از یک سمت جذب و در سمت دیگر آزاد می‌شود. در نتیجه یک سطح سرد و یک سطح گرم ایجاد می‌شود. اگر جهت جریان تغییر کند، نقش سطح سرد و گرم نیز جابه‌جا خواهد شد. این ویژگی باعث شده است که ماژول‌های پلتیر علاوه بر سرمایش، قابلیت گرمایش نیز داشته باشند.

از آنجا که در این فناوری هیچ قطعه متحرکی وجود ندارد، تجهیزات ترموالکتریک دارای مزایایی مانند صدای بسیار کم، طول عمر بالا، عدم نیاز به گازهای مبرد و قابلیت کنترل دقیق دما هستند. البته راندمان این سیستم‌ها نسبت به سامانه‌های تبرید تراکمی کمتر است و به همین دلیل انتخاب شرایط کاری مناسب اهمیت زیادی دارد.

هدف شبیه‌سازی

در این شبیه‌سازی، یک ماژول پلتیر در حالت سرمایشی مدل‌سازی شده است که دمای سمت گرم آن برابر با 50 درجه سانتی‌گراد در نظر گرفته می‌شود. این شرایط معادل حالتی است که سمت گرم ماژول به یک هیت‌سینک ایده‌آل متصل شده باشد؛ یعنی هیت‌سینکی که قادر است هر مقدار گرمای تولیدشده را بدون افزایش دمای خود دفع کند.

در چنین شرایطی می‌توان عملکرد ذاتی ماژول پلتیر را بدون تأثیر محدودیت‌های سیستم خنک‌کننده بررسی کرد و نتایج حاصل، تخمین مناسبی از رفتار واقعی المان ارائه خواهند داد.

ضریب عملکرد (COP)

یکی از مهم‌ترین شاخص‌های ارزیابی عملکرد خنک‌کننده‌های ترموالکتریک، ضریب عملکرد یا COP است. این پارامتر نسبت انرژی حرارتی منتقل‌شده از سمت سرد به توان الکتریکی مصرفی را نشان می‌دهد و مطابق رابطه زیر تعریف می‌شود:

COP = Qc / Pin

در این رابطه، Qc بیانگر میزان گرمای استخراج‌شده از سمت سرد و Pin توان الکتریکی ورودی به ماژول است. هرچه مقدار COP بزرگ‌تر باشد، سیستم انرژی الکتریکی را با راندمان بیشتری به فرآیند سرمایش تبدیل می‌کند.

بررسی این پارامتر یکی از مهم‌ترین اهداف طراحی کنترل‌کننده‌های جریان در سامانه‌های ترموالکتریک است، زیرا عملکرد اقتصادی و مصرف انرژی مستقیماً به مقدار COP وابسته است.

تحلیل نمودار ضریب عملکرد

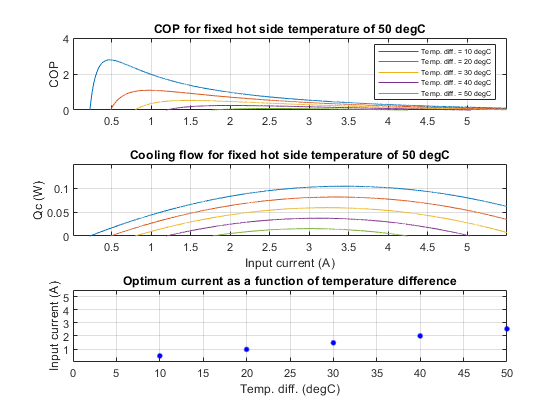

نخستین نمودار حاصل از شبیه‌سازی تغییرات ضریب عملکرد را نسبت به جریان ورودی برای اختلاف دماهای مختلف نمایش می‌دهد. نتایج نشان می‌دهد که با ثابت بودن جریان، هرچه اختلاف دمای بین دو سمت ماژول افزایش پیدا کند، مقدار COP کاهش می‌یابد.

علت این موضوع افزایش انتقال طبیعی گرما از سمت گرم به سمت سرد است. هنگامی که اختلاف دما بیشتر می‌شود، گرمای بیشتری از طریق هدایت حرارتی به سمت سرد بازمی‌گردد و بخشی از توان سرمایشی تولید شده توسط اثر پلتیر را خنثی می‌کند. در نتیجه راندمان کلی سیستم کاهش پیدا می‌کند.

این رفتار نشان می‌دهد که طراحی مناسب سیستم دفع حرارت و کاهش اختلاف دمای دو سمت ماژول تأثیر مستقیمی بر افزایش راندمان خواهد داشت.

رفتار انتقال حرارت با تغییر جریان

نمودار دوم میزان گرمای استخراج‌شده از سمت سرد را بر حسب جریان ورودی نمایش می‌دهد. نتایج نشان می‌دهد که در ابتدای افزایش جریان، ظرفیت سرمایشی نیز افزایش پیدا می‌کند، زیرا شدت اثر پلتیر بیشتر شده و گرمای بیشتری از سمت سرد منتقل می‌شود.

اما این روند تنها تا یک مقدار مشخص ادامه دارد. پس از رسیدن به نقطه بیشینه، افزایش بیشتر جریان موجب کاهش ظرفیت سرمایش می‌شود. دلیل این موضوع تولید حرارت ژولی در مقاومت داخلی ماژول است. افزایش جریان باعث افزایش تلفات اهمی شده و بخش قابل توجهی از انرژی ورودی به صورت گرمای ناخواسته تولید می‌شود. این گرمای اضافی بخشی از ظرفیت سرمایشی را از بین می‌برد و عملکرد سیستم را کاهش می‌دهد.

بنابراین همیشه بیشترین جریان به معنای بهترین عملکرد نیست و لازم است جریان کاری به صورت بهینه انتخاب شود.

جریان بهینه عملکرد

سومین نمودار نتایج شبیه‌سازی، جریان بهینه‌ای را نشان می‌دهد که در هر اختلاف دما بیشترین مقدار ضریب عملکرد را ایجاد می‌کند. این نمودار یکی از کاربردی‌ترین خروجی‌های مدل محسوب می‌شود، زیرا در طراحی کنترل‌کننده‌های ترموالکتریک می‌توان از آن برای تعیین جریان مناسب استفاده کرد.

اگر کنترل‌کننده بتواند جریان خروجی خود را بر اساس این نقطه بهینه تنظیم کند، مصرف انرژی کاهش یافته و راندمان سیستم افزایش پیدا خواهد کرد. این موضوع در کاربردهایی که مصرف توان اهمیت زیادی دارد، مانند تجهیزات قابل حمل، سیستم‌های خورشیدی یا تجهیزات فضایی، اهمیت ویژه‌ای پیدا می‌کند.

مدل هیت‌سینک ایده‌آل

در این شبیه‌سازی سمت گرم المان پلتیر به یک منبع دمایی متصل شده است که نقش یک هیت‌سینک ایده‌آل را ایفا می‌کند. این منبع دمایی قادر است هر مقدار گرمای تولید شده را بدون تغییر دما دفع کند. اگرچه چنین شرایطی در عمل به طور کامل قابل دستیابی نیست، اما برای بررسی رفتار ذاتی ماژول و استخراج منحنی‌های عملکرد، تقریب بسیار مناسبی محسوب می‌شود.

در مدل‌های واقعی معمولاً مقاومت حرارتی هیت‌سینک، سرعت فن، شرایط محیطی و انتقال حرارت جابجایی نیز وارد مدل می‌شوند تا رفتار واقعی‌تر سیستم مورد بررسی قرار گیرد.

پارامترهای استفاده‌شده در مدل

بلوک پلتیر استفاده شده در این شبیه‌سازی دارای مشخصات زیر است:

• ضریب سیبک: 220×10^-6 ولت بر کلوین
• مقاومت داخلی: 0.02 اهم
• هدایت حرارتی: 1.5×10^-3 وات بر کلوین

این پارامترها رفتار الکتریکی و حرارتی المان را مشخص می‌کنند و تأثیر مستقیمی بر ظرفیت سرمایش، راندمان و نقطه کاری بهینه دارند. تغییر هر یک از این پارامترها می‌تواند منحنی‌های عملکرد سیستم را به شکل محسوسی تغییر دهد.

مزایای شبیه‌سازی در Matlab و Simscape

استفاده از محیط Simscape در Matlab امکان مدل‌سازی همزمان بخش‌های الکتریکی و حرارتی را فراهم می‌کند. در این محیط تمامی معادلات انتقال حرارت، جریان الکتریکی و اثرات ترموالکتریک به صورت فیزیکی حل می‌شوند و نتایج بسیار نزدیک به رفتار واقعی سیستم خواهند بود.

از جمله مهم‌ترین مزایای این شبیه‌سازی می‌توان به بررسی سریع شرایط مختلف کاری، کاهش هزینه ساخت نمونه اولیه، امکان تحلیل حساسیت پارامترها، طراحی کنترل‌کننده، ارزیابی راندمان و بهینه‌سازی عملکرد سیستم اشاره کرد.

همچنین با استفاده از قابلیت Simscape Logging می‌توان تمامی متغیرهای داخلی مدل را ثبت و تحلیل کرد و نمودارهای دقیقی از تغییرات جریان، توان، انتقال حرارت و ضریب عملکرد استخراج نمود.

تحلیل نتایج شبیه‌سازی

نتایج شبیه‌سازی نشان می‌دهد که عملکرد المان پلتیر به شدت تحت تأثیر اختلاف دمای دو سمت ماژول و جریان ورودی قرار دارد. افزایش اختلاف دما موجب کاهش راندمان شده و افزایش بیش از حد جریان نیز به دلیل تولید حرارت ژولی، ظرفیت سرمایشی را کاهش می‌دهد.

از سوی دیگر وجود یک نقطه کاری بهینه برای هر اختلاف دما بیانگر آن است که انتخاب صحیح جریان تغذیه نقش بسیار مهمی در دستیابی به بیشترین بازده دارد. این موضوع اهمیت طراحی سیستم‌های کنترل هوشمند برای ماژول‌های ترموالکتریک را به خوبی نشان می‌دهد.

جمع‌بندی

این شبیه‌سازی دید مناسبی نسبت به عملکرد خنک‌کننده‌های ترموالکتریک مبتنی بر اثر پلتیر ارائه می‌دهد و نشان می‌دهد که پارامترهایی مانند اختلاف دما، جریان ورودی، مقاومت داخلی و هدایت حرارتی تأثیر مستقیمی بر راندمان و ظرفیت سرمایش دارند. بررسی همزمان ضریب عملکرد، میزان انتقال حرارت و جریان بهینه، اطلاعات ارزشمندی برای طراحی سامانه‌های سرمایشی ترموالکتریک فراهم می‌کند.

استفاده از Matlab و Simscape امکان تحلیل دقیق رفتار این تجهیزات را پیش از ساخت نمونه واقعی فراهم ساخته و به طراحان کمک می‌کند تا مناسب‌ترین شرایط کاری، بهترین پارامترهای کنترلی و بیشترین راندمان ممکن را برای کاربردهای مختلف به دست آورند.
