مقدمه

دستگاه‌های ترموالکتریک از جمله فناوری‌های مهم در حوزه تبدیل مستقیم انرژی الکتریکی به انتقال حرارت هستند که در سال‌های اخیر کاربردهای گسترده‌ای در سیستم‌های خنک‌سازی دقیق، تجهیزات الکترونیکی، صنایع پزشکی و حتی فضاپیماها پیدا کرده‌اند. یکی از شناخته‌شده‌ترین این تجهیزات، سلول پلتیر (Peltier Device) است که بر اساس اثر پلتیر کار می‌کند. این اثر بیان می‌کند که با عبور جریان الکتریکی از محل اتصال دو ماده نیمه‌هادی متفاوت، می‌توان انتقال گرما را به صورت جهت‌دار ایجاد کرد.

در این شبیه‌سازی، عملکرد یک ماژول پلتیر در حالت خنک‌کنندگی (Cooling Mode) مورد بررسی قرار گرفته است. در این حالت، سمت سرد دستگاه وظیفه جذب حرارت از محیط هدف را بر عهده دارد و سمت گرم، این حرارت به همراه توان الکتریکی ورودی به محیط اطراف دفع می‌شود. دمای سمت گرم در این مدل برابر 50 درجه سانتی‌گراد در نظر گرفته شده است که نقش یک منبع حرارتی ایده‌آل (Heat Sink Ideal) را ایفا می‌کند.

تعریف ضریب عملکرد (COP) در سیستم پلتیر

یکی از مهم‌ترین شاخص‌ها در ارزیابی عملکرد سیستم‌های تبریدی و ترموالکتریک، ضریب عملکرد یا COP (Coefficient of Performance) است. در دستگاه پلتیر، این ضریب به صورت نسبت حرارت جذب‌شده از سمت سرد به توان الکتریکی ورودی تعریف می‌شود:

COP = Qc / Pin

که در آن Qc میزان حرارت استخراج‌شده از سمت سرد و Pin توان الکتریکی ورودی به ماژول است. هرچه مقدار COP بیشتر باشد، سیستم از نظر انرژی کارآمدتر خواهد بود. در سیستم‌های ترموالکتریک، برخلاف سیستم‌های تبرید مکانیکی، دستیابی به COP بالا چالش‌برانگیزتر است زیرا جریان الکتریکی علاوه بر ایجاد اثر پلتیر، باعث ایجاد تلفات اهمی (Joule Heating) نیز می‌شود.

پارامترهای مدل پلتیر در شبیه‌سازی

در این شبیه‌سازی، یک مدل استاندارد از ماژول پلتیر مورد استفاده قرار گرفته است که پارامترهای فیزیکی آن به صورت زیر تعریف می‌شوند:

– ضریب سیبک (Seebeck Coefficient): برابر 220×10⁻⁶ ولت بر کلوین
– مقاومت داخلی (Internal Resistance): برابر 0.02 اهم
– رسانایی حرارتی (Thermal Conductance): برابر 1.5×10⁻³ وات بر کلوین

این پارامترها تعیین‌کننده رفتار الکتریکی و حرارتی دستگاه هستند. ضریب سیبک میزان توانایی تبدیل اختلاف دما به ولتاژ را مشخص می‌کند، مقاومت داخلی نقش مهمی در تلفات اهمی دارد و رسانایی حرارتی بیانگر میزان انتقال حرارت ناخواسته از سمت گرم به سمت سرد است.

تحلیل رفتار COP بر حسب جریان ورودی

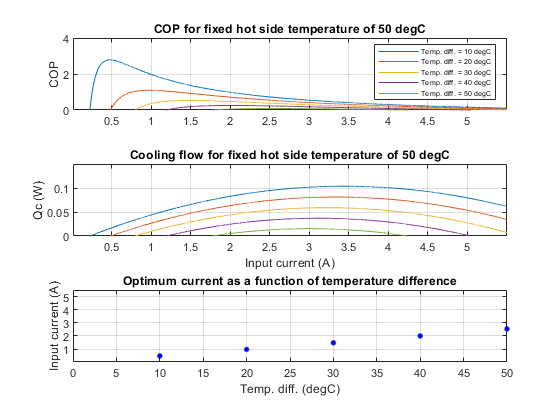

در اولین بخش از نتایج شبیه‌سازی، تغییرات ضریب عملکرد (COP) بر حسب جریان ورودی برای اختلاف دماهای مختلف بررسی شده است. نتایج نشان می‌دهد که با افزایش جریان الکتریکی، COP ابتدا افزایش یافته و سپس کاهش پیدا می‌کند. این رفتار غیرخطی ناشی از رقابت بین اثر پلتیر و تولید حرارت ژولی است.

در جریان‌های پایین، اثر پلتیر غالب بوده و دستگاه به طور مؤثر گرما را از سمت سرد به سمت گرم منتقل می‌کند، بنابراین COP افزایش می‌یابد. اما با افزایش بیشتر جریان، تلفات اهمی به شدت افزایش یافته و باعث تولید حرارت اضافی در داخل ماژول می‌شود. این حرارت اضافی باعث کاهش کارایی کلی سیستم و در نتیجه افت COP می‌گردد.

همچنین مشاهده می‌شود که برای یک مقدار جریان ثابت، هرچه اختلاف دمای بین دو سمت پلتیر بیشتر باشد، مقدار COP کاهش می‌یابد. این موضوع به دلیل افزایش انتقال حرارت طبیعی از سمت گرم به سرد است که عملکرد خنک‌کنندگی را تضعیف می‌کند.

بررسی جریان حرارتی (Heat Flow) در عملکرد پلتیر

در نمودار دوم شبیه‌سازی، تغییرات جریان حرارتی استخراج‌شده از سمت سرد نسبت به جریان ورودی بررسی شده است. این نمودار نشان می‌دهد که با افزایش جریان الکتریکی، مقدار حرارت جذب‌شده ابتدا افزایش می‌یابد و به یک مقدار بیشینه می‌رسد.

در ناحیه اولیه، افزایش جریان باعث تقویت اثر پلتیر و افزایش انتقال حرارت از سمت سرد می‌شود. اما پس از رسیدن به نقطه بهینه، افزایش بیشتر جریان باعث غالب شدن اثرات تلفات اهمی می‌شود. این تلفات به صورت گرما در داخل ماده تولید شده و بخشی از ظرفیت خنک‌کنندگی را خنثی می‌کند. در نتیجه، جریان حرارتی کاهش یافته و عملکرد سیستم افت می‌کند.

این رفتار نشان می‌دهد که هر سیستم پلتیر دارای یک نقطه بهینه کاری است که در آن بیشترین میزان خنک‌کنندگی قابل دستیابی است. طراحی کنترل‌کننده مناسب برای حفظ عملکرد در این نقطه اهمیت زیادی دارد.

بررسی نقطه بهینه جریان برای بیشینه‌سازی COP

در بخش سوم نتایج، جریان بهینه‌ای که بیشترین مقدار COP را برای هر اختلاف دما ایجاد می‌کند مورد بررسی قرار گرفته است. این نقطه به عنوان نقطه کاری بهینه سیستم شناخته می‌شود و نقش مهمی در طراحی سیستم‌های کنترلی دارد.

نتایج نشان می‌دهد که با افزایش اختلاف دما، مقدار جریان بهینه تغییر می‌کند و معمولاً به سمت مقادیر بالاتر یا پایین‌تر جابه‌جا می‌شود. این تغییر ناشی از تغییر در تعادل بین اثر پلتیر، هدایت حرارتی معکوس و تلفات اهمی است.

شناخت این نقطه بهینه برای طراحی سیستم‌های خنک‌کننده ترموالکتریک بسیار حیاتی است، زیرا عملکرد خارج از این نقطه می‌تواند باعث کاهش شدید بازده انرژی شود.

تحلیل کلی نتایج شبیه‌سازی

نتایج حاصل از این شبیه‌سازی نشان می‌دهد که عملکرد دستگاه پلتیر به شدت به جریان ورودی و اختلاف دمای بین دو سمت وابسته است. رفتار غیرخطی سیستم ناشی از ترکیب سه پدیده اصلی شامل اثر پلتیر، هدایت حرارتی معکوس و تلفات ژولی است.

در کاربردهای عملی، انتخاب جریان مناسب اهمیت بسیار زیادی دارد. اگر جریان کمتر از حد بهینه باشد، ظرفیت خنک‌کنندگی کاهش می‌یابد و اگر بیشتر از حد بهینه باشد، تلفات انرژی باعث افت عملکرد می‌شود. بنابراین استفاده از کنترل‌کننده‌های دقیق جریان در سیستم‌های مبتنی بر پلتیر ضروری است.

کاربرد شبیه‌سازی در Matlab و Simscape

مدل مورد استفاده در این تحلیل بر پایه Simscape در محیط Matlab توسعه داده شده است. استفاده از این ابزار امکان مدل‌سازی دقیق رفتار الکتریکی و حرارتی سیستم‌های ترموالکتریک را فراهم می‌کند. Simscape این قابلیت را دارد که تعامل بین حوزه‌های مختلف فیزیکی مانند الکتریسیته و حرارت را به صورت همزمان شبیه‌سازی کند.

این نوع شبیه‌سازی به مهندسان اجازه می‌دهد تا بدون نیاز به ساخت نمونه فیزیکی، رفتار سیستم را در شرایط مختلف بررسی کنند. همچنین امکان تحلیل حساسیت پارامترها، بهینه‌سازی طراحی و بررسی شرایط کاری مختلف فراهم می‌شود.

جمع‌بندی

در این شبیه‌سازی، عملکرد یک دستگاه پلتیر در حالت خنک‌کننده مورد بررسی قرار گرفت و رفتار آن از نظر ضریب عملکرد، جریان حرارتی و نقطه بهینه کاری تحلیل شد. نتایج نشان داد که سیستم دارای یک رفتار بهینه غیرخطی است که تحت تأثیر مستقیم جریان ورودی و اختلاف دما قرار دارد.

به طور کلی، استفاده از دستگاه‌های ترموالکتریک مانند پلتیر در کاربردهای دقیق خنک‌سازی بسیار ارزشمند است، اما طراحی صحیح و کنترل بهینه آن‌ها برای دستیابی به بازده مناسب ضروری است. شبیه‌سازی‌های مبتنی بر Matlab نقش مهمی در درک بهتر این رفتار و بهینه‌سازی سیستم‌های واقعی ایفا می‌کنند.
