مبدل‌های الکترونیک قدرت یکی از مهم‌ترین اجزای سیستم‌های مدرن تبدیل انرژی الکتریکی هستند که در کاربردهایی مانند درایوهای موتور، منابع تغذیه، سیستم‌های انرژی تجدیدپذیر، شبکه‌های هوشمند و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. برای تحلیل رفتار این مبدل‌ها در محیط‌های شبیه‌سازی، روش مدل‌سازی انتخاب‌شده تأثیر مستقیمی بر سرعت اجرا، دقت نتایج و منابع محاسباتی مورد نیاز دارد. در محیط Matlab و Simulink روش‌های مختلفی برای مدل‌سازی مبدل‌های قدرت ارائه شده است که هرکدام بسته به هدف شبیه‌سازی می‌توانند مزایا و محدودیت‌های خاص خود را داشته باشند.

شبیه‌سازی «مبدل تابع کلیدزنی کنترل‌شده با پالس‌های آتش متوسط» یکی از نمونه‌های مهم برای بررسی تفاوت میان روش‌های مدل‌سازی مبدل‌های الکترونیک قدرت است. در این شبیه‌سازی، عملکرد یک مبدل قدرت با استفاده از روش تابع کلیدزنی (Switching Function) بررسی شده و نتایج آن با حالت‌های مختلف تولید و نمونه‌برداری پالس‌های کنترلی مقایسه می‌شود. هدف اصلی این شبیه‌سازی نشان دادن مزایای استفاده از پالس‌های متوسط‌شده در کاهش زمان محاسبات و حفظ کیفیت پاسخ سیستم است.

معرفی مدل‌سازی مبدل‌های الکترونیک قدرت

مبدل‌های قدرت معمولاً شامل کلیدهای نیمه‌هادی مانند IGBT، MOSFET یا تریستور هستند که با سرعت بالا روشن و خاموش می‌شوند. مدل‌سازی مستقیم این کلیدها باعث ایجاد جزئیات بسیار دقیق از رفتار سوئیچینگ می‌شود، اما در مقابل نیازمند گام زمانی بسیار کوچک و توان محاسباتی بالا است. در بسیاری از کاربردهای مهندسی، به‌خصوص زمانی که هدف بررسی رفتار کلی سیستم یا کنترل‌کننده است، استفاده از مدل‌های ساده‌تر می‌تواند گزینه مناسب‌تری باشد.

یکی از روش‌های مؤثر، استفاده از مدل تابع کلیدزنی است. در این روش به جای شبیه‌سازی جزئیات فیزیکی هر کلید، وضعیت کلیدها با یک تابع ریاضی نمایش داده می‌شود. این تابع بر اساس سیگنال‌های کنترلی تولید شده توسط PWM، حالت هدایت یا عدم هدایت مسیرهای مختلف مبدل را تعیین می‌کند. این روش باعث افزایش سرعت شبیه‌سازی شده و امکان بررسی سیستم‌های بزرگ‌تر را فراهم می‌سازد.

ساختار شبیه‌سازی مبدل تابع کلیدزنی

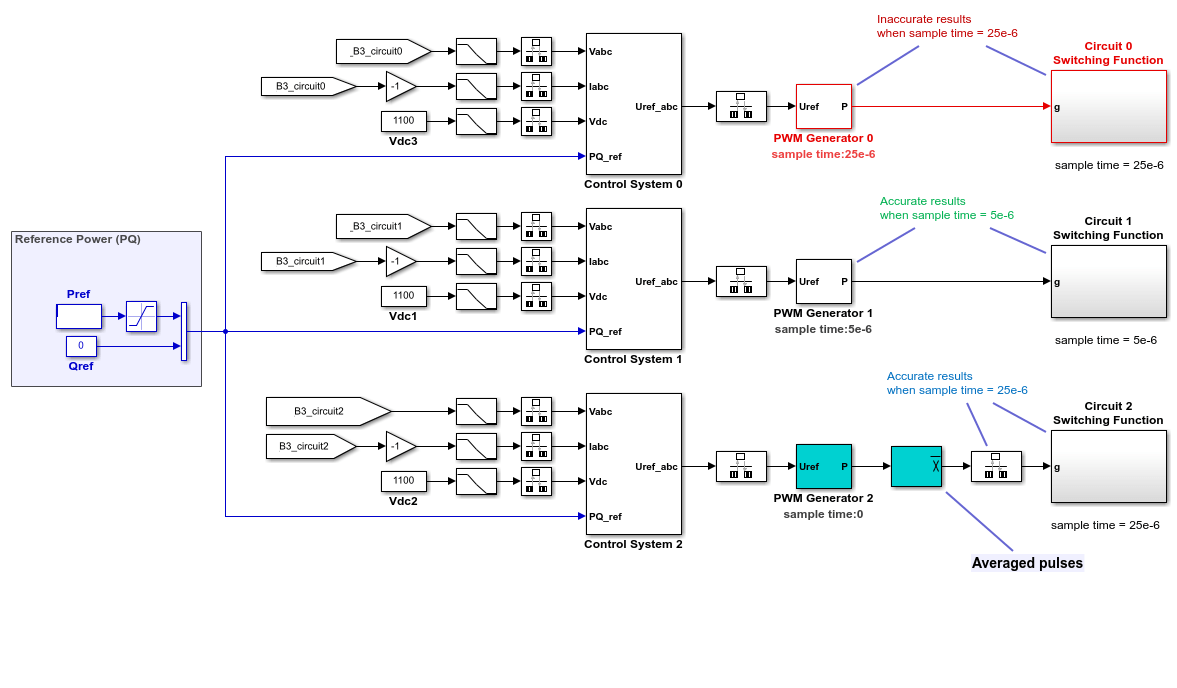

در این شبیه‌سازی سه مدار مختلف برای مقایسه روش‌های کنترل و نمونه‌برداری مورد استفاده قرار گرفته است. هر سه مدار از یک ساختار مبدل تابع کلیدزنی استفاده می‌کنند، اما نحوه اعمال پالس‌های آتش و زمان نمونه‌برداری در آن‌ها متفاوت است.

در مدار شماره صفر، مبدل توسط یک تابع کلیدزنی کنترل می‌شود که پالس‌های آتش آن توسط یک مولد PWM تولید می‌شوند. فرکانس عملکرد مولد PWM به گونه‌ای تنظیم شده است که زمان نمونه‌برداری برابر با 25 میکروثانیه باشد. در این حالت، پالس‌های واقعی کلیدزنی بدون میانگین‌گیری به مدل مبدل اعمال می‌شوند. این روش دقت مناسبی دارد اما به دلیل تغییرات سریع سیگنال کلیدزنی، ممکن است زمان اجرای شبیه‌سازی افزایش پیدا کند.

در مدار شماره یک، ساختار کلی مشابه مدار شماره صفر است و همچنان از یک مبدل تابع کلیدزنی و مولد PWM استفاده می‌شود. تفاوت اصلی در این است که زمان نمونه‌برداری کاهش یافته و مقدار آن برابر با 5 میکروثانیه در نظر گرفته شده است. کاهش زمان نمونه‌برداری باعث افزایش دقت در دنبال کردن تغییرات سریع سیگنال‌های کلیدزنی می‌شود، اما در مقابل تعداد محاسبات مورد نیاز افزایش پیدا کرده و مدت زمان اجرای شبیه‌سازی بیشتر خواهد شد.

استفاده از پالس‌های آتش متوسط‌شده

در مدار شماره دو، یک روش متفاوت برای کنترل مبدل استفاده شده است. در این حالت، تابع کلیدزنی توسط پالس‌های آتش متوسط‌شده کنترل می‌شود. به جای اعمال مستقیم پالس‌های PWM، مقدار متوسط این پالس‌ها در یک بازه زمانی مشخص محاسبه شده و به مبدل اعمال می‌شود. این روش باعث حذف نوسانات سریع ناشی از کلیدزنی‌های متوالی شده و رفتار کلی سیستم را با تعداد محاسبات کمتر نمایش می‌دهد.

در این مدل، مولد PWM در حالت پیوسته (Continuous Mode) قرار دارد و پالس‌ها در بازه زمانی 25 میکروثانیه میانگین‌گیری می‌شوند. نکته مهم این است که با وجود استفاده از زمان نمونه‌برداری بزرگ‌تر نسبت به مدار شماره یک، نتایج حاصل می‌توانند کیفیت قابل قبولی داشته باشند. این ویژگی نشان می‌دهد که در بسیاری از مطالعات سیستم‌های قدرت، استفاده از مدل متوسط‌شده می‌تواند جایگزین مناسبی برای مدل‌های دقیق کلیدزنی باشد.

مقایسه روش‌های مختلف مدل‌سازی

یکی از اهداف اصلی این شبیه‌سازی، مقایسه عملکرد سه روش مختلف مدل‌سازی مبدل است. در روش اول، پالس‌های PWM به صورت مستقیم به مدل تابع کلیدزنی اعمال می‌شوند. این روش جزئیات بیشتری از رفتار کلیدها ارائه می‌دهد، اما نیازمند گام زمانی کوچک و منابع پردازشی بیشتر است.

در روش دوم، با کاهش زمان نمونه‌برداری به 5 میکروثانیه، دقت ثبت تغییرات افزایش می‌یابد. این مدل می‌تواند جزئیات بیشتری از عملکرد کلیدزنی را نمایش دهد، اما هزینه محاسباتی آن بیشتر از حالت اول است.

در روش سوم، استفاده از پالس‌های متوسط‌شده باعث می‌شود که مدل بتواند رفتار اصلی مبدل را با سرعت بالاتر شبیه‌سازی کند. نتایج نشان می‌دهند که این روش با وجود استفاده از زمان نمونه‌برداری بزرگ‌تر، عملکرد مناسبی ارائه می‌دهد و پاسخ سیستم به پاسخ مدل دقیق‌تر نزدیک است.

اهمیت استفاده از مدل متوسط در شبیه‌سازی سیستم‌های قدرت

در پروژه‌های بزرگ مانند سیستم‌های انتقال انرژی، نیروگاه‌های خورشیدی، توربین‌های بادی و شبکه‌های قدرت، تعداد زیادی مبدل الکترونیک قدرت وجود دارد. اگر تمامی کلیدهای نیمه‌هادی با جزئیات کامل مدل‌سازی شوند، زمان اجرای شبیه‌سازی ممکن است بسیار طولانی شود. به همین دلیل، مدل‌های متوسط‌شده نقش مهمی در کاهش زمان محاسبات دارند.

مدل متوسط مبدل معمولاً برای طراحی کنترل‌کننده‌ها، تحلیل پایداری سیستم، بررسی پاسخ گذرا و مطالعات سطح سیستم استفاده می‌شود. در این شرایط، هدف اصلی مشاهده رفتار کلی مبدل است و جزئیات فرکانس بالای کلیدزنی اهمیت کمتری دارند.

نتایج شبیه‌سازی در Matlab

پس از اجرای شبیه‌سازی، نتایج خروجی سه مدار بررسی می‌شوند. مقایسه سیگنال‌های خروجی نشان می‌دهد که استفاده از پالس‌های متوسط‌شده می‌تواند کیفیت پاسخ مناسبی ایجاد کند. در حالی که مدل دارای پالس‌های واقعی با زمان نمونه‌برداری کوچک‌تر نیازمند محاسبات بیشتری است، مدل متوسط‌شده با زمان نمونه‌برداری بزرگ‌تر قادر است رفتار مشابهی ارائه دهد.

این نتیجه اهمیت انتخاب روش مناسب مدل‌سازی را در شبیه‌سازی سیستم‌های قدرت نشان می‌دهد. انتخاب مدل باید بر اساس هدف مطالعه انجام شود؛ به عنوان مثال، برای بررسی تلفات کلیدها یا شکل موج دقیق جریان، مدل کلیدزنی جزئی مناسب‌تر است، اما برای طراحی کنترل‌کننده یا تحلیل عملکرد کلی سیستم، مدل متوسط‌شده می‌تواند انتخاب بهتری باشد.

جمع‌بندی

شبیه‌سازی مبدل تابع کلیدزنی کنترل‌شده با پالس‌های آتش متوسط نشان می‌دهد که روش‌های مختلف مدل‌سازی در Matlab دارای کاربردهای متفاوتی هستند. مدل‌های کلیدزنی مستقیم دقت بالاتری در نمایش جزئیات دارند اما نیازمند زمان محاسباتی بیشتر هستند. در مقابل، استفاده از پالس‌های متوسط‌شده امکان اجرای سریع‌تر شبیه‌سازی را فراهم می‌کند و در بسیاری از کاربردهای مهندسی نتایج قابل قبولی ارائه می‌دهد.

این شبیه‌سازی یک نمونه کاربردی از اهمیت انتخاب روش مدل‌سازی مناسب در الکترونیک قدرت است و نشان می‌دهد که با استفاده از تکنیک‌های متوسط‌سازی می‌توان تعادل مناسبی بین دقت و سرعت شبیه‌سازی ایجاد کرد. محیط Matlab و Simulink با ارائه چنین مدل‌هایی امکان تحلیل و طراحی پیشرفته سیستم‌های تبدیل انرژی را برای مهندسان و پژوهشگران فراهم می‌کند.
