مقدمه

سلول‌های خورشیدی یکی از مهم‌ترین اجزای سیستم‌های تولید انرژی تجدیدپذیر محسوب می‌شوند و امروزه نقش بسیار مهمی در تأمین انرژی پاک و کاهش وابستگی به سوخت‌های فسیلی ایفا می‌کنند. با افزایش استفاده از نیروگاه‌های خورشیدی در مقیاس‌های کوچک و بزرگ، شناخت دقیق رفتار الکتریکی پنل‌های خورشیدی اهمیت بیشتری پیدا کرده است. یکی از مهم‌ترین مشخصه‌های عملکرد یک پنل خورشیدی، منحنی توان-ولتاژ یا Power-Voltage (P-V) Curve است که اطلاعات ارزشمندی درباره بیشترین توان قابل استخراج از پنل در شرایط مختلف محیطی ارائه می‌دهد.

در این شبیه سازی، نحوه تولید منحنی توان-ولتاژ برای یک آرایه خورشیدی بررسی می‌شود. هدف اصلی، تحلیل رفتار پنل خورشیدی در شرایط مختلف ولتاژ خروجی و تعیین نقطه‌ای است که بیشترین توان در آن تولید می‌شود. شناخت این منحنی برای طراحی اینورترهای خورشیدی، الگوریتم‌های ردیابی نقطه حداکثر توان (MPPT) و افزایش بازده سیستم‌های فتوولتائیک کاملاً ضروری است.

اهمیت منحنی توان-ولتاژ در سیستم‌های خورشیدی

هر پنل خورشیدی دارای مشخصات الکتریکی منحصر‌به‌فردی است که تحت تأثیر میزان تابش خورشید، دمای سلول، نوع پنل و شرایط محیطی قرار می‌گیرد. اگر ولتاژ خروجی پنل تغییر کند، جریان تولیدی نیز تغییر کرده و در نتیجه توان خروجی مقدار ثابتی نخواهد داشت. حاصل ضرب ولتاژ و جریان، توان خروجی پنل را تشکیل می‌دهد و اگر این توان برای مقادیر مختلف ولتاژ محاسبه شود، منحنی توان-ولتاژ به دست خواهد آمد.

این منحنی معمولاً دارای یک قله مشخص است که به آن نقطه حداکثر توان یا Maximum Power Point (MPP) گفته می‌شود. در این نقطه، پنل خورشیدی بیشترین انرژی ممکن را تولید می‌کند و اگر سیستم در این ناحیه کار کند، راندمان تولید انرژی به حداکثر خواهد رسید.

نقطه حداکثر توان (Maximum Power Point)

یکی از مهم‌ترین مفاهیم در طراحی سیستم‌های فتوولتائیک، نقطه حداکثر توان است. این نقطه، ترکیب مناسبی از ولتاژ و جریان را مشخص می‌کند که در آن حاصل‌ضرب این دو پارامتر بیشترین مقدار ممکن خواهد بود. در عمل، این نقطه همواره ثابت نیست و با تغییر شرایط محیطی جابه‌جا می‌شود.

افزایش یا کاهش شدت تابش خورشید، تغییر دمای پنل، سایه‌اندازی جزئی، آلودگی سطح پنل و حتی فرسودگی تجهیزات می‌توانند محل قرارگیری این نقطه را تغییر دهند. به همین دلیل، اینورترهای مدرن از الگوریتم‌های MPPT استفاده می‌کنند تا همواره نقطه حداکثر توان را دنبال کرده و بیشترین انرژی ممکن را از پنل استخراج نمایند.

اهمیت منحنی توان-ولتاژ در طراحی اینورتر

اینورتر قلب یک سیستم خورشیدی متصل به شبکه یا مستقل از شبکه محسوب می‌شود. وظیفه این تجهیز تبدیل انرژی DC تولید شده توسط پنل‌های خورشیدی به برق AC قابل استفاده است. اما این تبدیل زمانی بیشترین بازده را خواهد داشت که اینورتر بتواند پنل را در نقطه حداکثر توان نگه دارد.

به همین دلیل، بررسی منحنی توان-ولتاژ یکی از مراحل اساسی در طراحی اینورترهای خورشیدی است. مهندسان با استفاده از این منحنی می‌توانند محدوده کاری مناسب اینورتر، محدوده ولتاژ ورودی، ظرفیت تجهیزات الکترونیک قدرت و عملکرد الگوریتم MPPT را ارزیابی کنند.

پارامترهای مؤثر بر منحنی توان-ولتاژ

شکل منحنی توان-ولتاژ تنها به ویژگی‌های ذاتی پنل محدود نمی‌شود، بلکه عوامل محیطی نیز تأثیر قابل توجهی بر آن دارند. مهم‌ترین این عوامل عبارت‌اند از:

• شدت تابش خورشید (Irradiance)
• دمای سلول خورشیدی
• نوع فناوری ساخت پنل
• زاویه تابش نور خورشید
• سایه‌اندازی جزئی یا کامل
• فرسودگی و کاهش راندمان پنل در طول زمان

با افزایش شدت تابش، جریان خروجی افزایش یافته و در نتیجه توان تولیدی نیز بیشتر می‌شود. در مقابل، افزایش دمای سلول معمولاً موجب کاهش ولتاژ خروجی شده و نقطه حداکثر توان را به سمت ولتاژهای پایین‌تر منتقل می‌کند.

ساختار مدل شبیه سازی در Matlab و Simscape

در این شبیه سازی از محیط Simscape برای مدل‌سازی دقیق آرایه خورشیدی استفاده می‌شود. مدل شامل یک پنل یا آرایه خورشیدی، تجهیزات اندازه‌گیری جریان و ولتاژ، بار قابل کنترل و ابزارهای ثبت اطلاعات است.

هدف مدل آن است که با تغییر تدریجی ولتاژ یا مقاومت بار، تمام نقاط عملکرد پنل اندازه‌گیری شوند. سپس با محاسبه حاصل‌ضرب ولتاژ و جریان، توان خروجی برای هر نقطه به دست آمده و منحنی کامل توان-ولتاژ ترسیم می‌شود.

یکی از قابلیت‌های ارزشمند Simscape Logging ثبت تمامی متغیرهای داخلی سیستم است. این ویژگی امکان تحلیل دقیق رفتار پنل خورشیدی را بدون نیاز به افزودن بلوک‌های اندازه‌گیری متعدد فراهم می‌کند و استخراج منحنی‌های عملکرد را بسیار ساده‌تر می‌سازد.

نتایج شبیه سازی

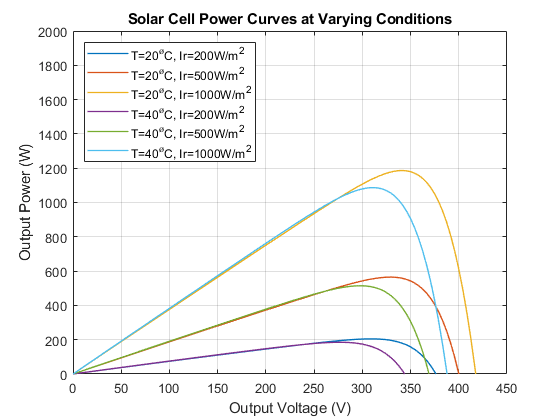

نتایج شبیه سازی نشان می‌دهد که توان خروجی پنل خورشیدی در تمامی مقادیر ولتاژ یکسان نیست. در ابتدای منحنی و در ولتاژهای پایین، اگرچه جریان مقدار نسبتاً بالایی دارد، اما به دلیل کوچک بودن ولتاژ، توان خروجی محدود است. با افزایش تدریجی ولتاژ، توان نیز افزایش یافته تا زمانی که به نقطه حداکثر توان برسد.

پس از عبور از این نقطه، کاهش جریان نسبت به افزایش ولتاژ غالب شده و توان خروجی کاهش پیدا می‌کند. بنابراین، منحنی توان-ولتاژ دارای یک قله مشخص است که همان نقطه عملکرد بهینه سیستم محسوب می‌شود.

ثبت نتایج توسط Simscape Logging این امکان را فراهم می‌کند که تمامی داده‌های ولتاژ، جریان و توان استخراج شده و برای تحلیل‌های بعدی یا طراحی کنترل‌کننده‌های MPPT مورد استفاده قرار گیرند.

کاربردهای صنعتی منحنی توان-ولتاژ

تحلیل منحنی توان-ولتاژ تنها به محیط‌های دانشگاهی محدود نمی‌شود، بلکه در بسیاری از پروژه‌های صنعتی نیز مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• طراحی اینورترهای خورشیدی
• پیاده‌سازی الگوریتم‌های MPPT
• بهینه‌سازی عملکرد نیروگاه‌های خورشیدی
• تحلیل راندمان پنل‌های فتوولتائیک
• مقایسه انواع فناوری‌های سلول خورشیدی
• بررسی اثر دما و تابش بر عملکرد پنل
• آموزش مباحث انرژی‌های تجدیدپذیر
• تحلیل سیستم‌های متصل به شبکه و مستقل از شبکه

مزایای انجام شبیه سازی در Matlab

نرم‌افزار Matlab به همراه Simscape Electrical یکی از کامل‌ترین محیط‌های شبیه سازی سیستم‌های فتوولتائیک محسوب می‌شود. وجود مدل‌های دقیق، قابلیت مدل‌سازی اجزای الکترونیک قدرت، امکان تحلیل پارامتری و ابزارهای قدرتمند ثبت اطلاعات باعث شده است که بسیاری از پژوهشگران و مهندسان از این محیط برای طراحی و ارزیابی سیستم‌های خورشیدی استفاده کنند.

علاوه بر این، امکان اتصال مدل پنل خورشیدی به اینورتر، مبدل‌های DC-DC، کنترل‌کننده‌های MPPT، سیستم ذخیره‌سازی انرژی و شبکه برق وجود دارد و می‌توان عملکرد کل نیروگاه را در شرایط واقعی مورد بررسی قرار داد.

جمع‌بندی

منحنی توان-ولتاژ یکی از مهم‌ترین مشخصه‌های عملکرد یک آرایه خورشیدی است که اطلاعات ارزشمندی درباره نقطه حداکثر توان، راندمان سیستم و نحوه استخراج بیشترین انرژی از پنل ارائه می‌دهد. در این شبیه سازی، نحوه تولید منحنی توان-ولتاژ برای یک آرایه خورشیدی با استفاده از محیط Matlab و Simscape بررسی شد و مشاهده گردید که بیشترین توان تنها در یک نقطه مشخص از منحنی حاصل می‌شود.

شناخت دقیق این منحنی برای طراحی اینورترها، توسعه الگوریتم‌های MPPT، افزایش بازده نیروگاه‌های خورشیدی و تحلیل رفتار سیستم‌های فتوولتائیک ضروری است. به همین دلیل، این شبیه سازی می‌تواند مرجع مناسبی برای دانشجویان، پژوهشگران و مهندسان حوزه انرژی‌های تجدیدپذیر باشد که قصد دارند رفتار واقعی پنل‌های خورشیدی را در شرایط مختلف محیطی بررسی و تحلیل کنند.
