مبدل‌های DC/DC نقش بسیار مهمی در سیستم‌های الکترونیک قدرت، منابع تغذیه سوئیچینگ، تجهیزات مخابراتی، سیستم‌های انرژی تجدیدپذیر و کاربردهای صنعتی دارند. یکی از ساختارهای پرکاربرد در این حوزه، مبدل Forward Converter است که به دلیل قابلیت ایزولاسیون الکتریکی، راندمان مناسب و امکان انتقال توان در سطوح مختلف ولتاژ، در بسیاری از منابع تغذیه صنعتی مورد استفاده قرار می‌گیرد. در این شبیه‌سازی، عملکرد یک مبدل Forward بررسی شده و رفتار ولتاژ خروجی آن بر اساس پارامترهای کلیدی مانند سیکل کاری کلید و نسبت تبدیل ترانسفورماتور تحلیل می‌شود.

مبدل Forward یک مبدل DC/DC ایزوله‌شده است که برای انتقال انرژی از منبع ورودی به بار، از یک ترانسفورماتور در مسیر کلید قدرت استفاده می‌کند. برخلاف مبدل‌های غیرایزوله مانند Buck یا Boost، در این ساختار امکان جداسازی الکتریکی بین ورودی و خروجی وجود دارد. این ویژگی باعث افزایش ایمنی سیستم و امکان استفاده از مبدل در کاربردهایی با نیاز به جداسازی زمین الکتریکی می‌شود.

در ساختار Forward Converter، یک کلید قدرت مانند MOSFET وظیفه کنترل جریان انرژی را بر عهده دارد. با روشن شدن کلید، انرژی از منبع DC ورودی به سیم‌پیچ اولیه ترانسفورماتور منتقل می‌شود. میدان مغناطیسی ایجادشده در هسته ترانسفورماتور باعث القای ولتاژ در سیم‌پیچ ثانویه شده و انرژی به سمت مدار خروجی منتقل می‌شود. هنگامی که کلید خاموش می‌شود، مسیر انتقال انرژی تغییر کرده و مدار باید شرایطی را فراهم کند که انرژی ذخیره‌شده در عناصر مغناطیسی به شکل مناسب تخلیه شود تا از اشباع هسته جلوگیری شود.

ساختار کلی مبدل Forward

ساختار اصلی این مبدل شامل چند بخش مهم است که هر کدام وظیفه مشخصی در عملکرد سیستم دارند. بخش اول منبع ولتاژ DC ورودی است که انرژی اولیه را تأمین می‌کند. پس از آن، کلید قدرت MOSFET قرار دارد که با سیگنال PWM کنترل می‌شود. ترانسفورماتور در ادامه مسیر قرار گرفته و علاوه بر ایجاد ایزولاسیون، امکان افزایش یا کاهش سطح ولتاژ را فراهم می‌کند.

در سمت خروجی نیز معمولاً از دیودهای یکسوساز، سلف فیلتر و خازن استفاده می‌شود. دیودها وظیفه تبدیل ولتاژ پالسی خروجی ترانسفورماتور به یک ولتاژ DC را دارند. سلف و خازن نیز با کاهش ریپل ولتاژ و جریان، خروجی صاف‌تر و مناسب‌تری برای تغذیه بار فراهم می‌کنند.

رابطه تئوری ولتاژ خروجی در Forward Converter

یکی از مهم‌ترین روابط در تحلیل عملکرد مبدل Forward، رابطه بین ولتاژ ورودی، سیکل کاری کلید، نسبت تبدیل ترانسفورماتور و ولتاژ خروجی است. در حالت ایده‌آل، ولتاژ خروجی این مبدل از رابطه زیر به دست می‌آید:

Vout = n × D × Vin

در این رابطه، Vout ولتاژ خروجی مبدل، Vin ولتاژ ورودی DC، D سیکل کاری کلید یا Duty Cycle و n نسبت تبدیل ترانسفورماتور است. نسبت تبدیل ترانسفورماتور نیز به صورت زیر تعریف می‌شود:

n = N2 / N1

که در آن N1 تعداد دور سیم‌پیچ اولیه و N2 تعداد دور سیم‌پیچ ثانویه ترانسفورماتور است. این رابطه نشان می‌دهد که با تغییر سیکل کاری کلید یا نسبت تبدیل ترانسفورماتور می‌توان مقدار ولتاژ خروجی را کنترل کرد.

نقش سیکل کاری در کنترل خروجی

در مبدل Forward، کنترل ولتاژ خروجی معمولاً از طریق تغییر سیکل کاری سیگنال PWM انجام می‌شود. سیکل کاری مشخص می‌کند که MOSFET چه مدت در هر دوره سوئیچینگ روشن باقی بماند. افزایش مقدار D باعث افزایش مدت زمان انتقال انرژی از ورودی به خروجی شده و در نتیجه ولتاژ خروجی افزایش پیدا می‌کند.

به عنوان مثال، اگر ولتاژ ورودی ثابت باشد و نسبت تبدیل ترانسفورماتور تغییر نکند، افزایش Duty Cycle باعث افزایش ولتاژ متوسط خروجی خواهد شد. به همین دلیل، در منابع تغذیه کنترل‌شده از یک حلقه فیدبک استفاده می‌شود تا با اندازه‌گیری ولتاژ خروجی و مقایسه آن با مقدار مرجع، مقدار مناسب سیکل کاری تولید شود.

شبیه‌سازی مبدل Forward در Matlab

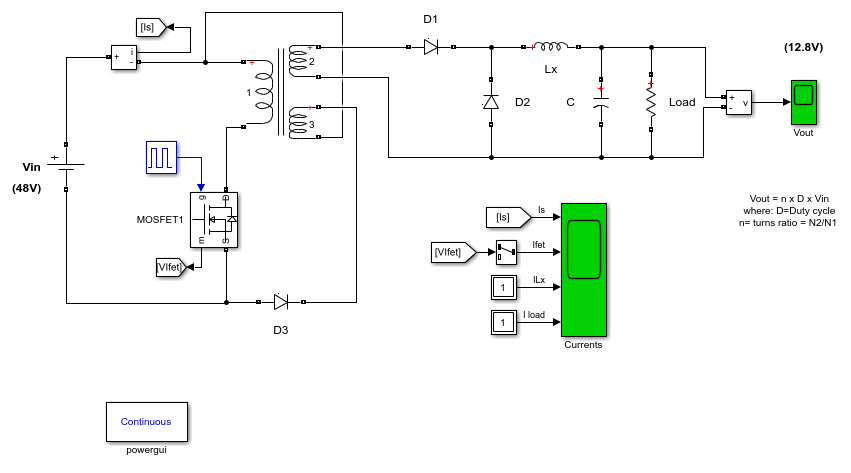

نرم‌افزار Matlab و محیط Simulink ابزارهای قدرتمندی برای تحلیل و شبیه‌سازی مبدل‌های الکترونیک قدرت فراهم می‌کنند. در این شبیه‌سازی، مدل Forward Converter شامل منبع DC، کلید MOSFET، ترانسفورماتور، دیودهای قدرت، فیلتر خروجی و بار الکتریکی ایجاد می‌شود.

در بخش کنترل، یک سیگنال PWM برای تحریک MOSFET تولید می‌شود. این سیگنال با فرکانس سوئیچینگ مشخص و سیکل کاری قابل تنظیم به کلید اعمال می‌شود. با تغییر مقدار Duty Cycle می‌توان تأثیر آن را بر ولتاژ خروجی مشاهده کرد و نتایج شبیه‌سازی را با رابطه تئوری مقایسه نمود.

یکی از اهداف مهم این شبیه‌سازی، بررسی رفتار دینامیکی مبدل در هنگام تغییر شرایط کاری است. در یک سیستم واقعی، تغییر بار یا تغییر ولتاژ ورودی می‌تواند باعث تغییر ولتاژ خروجی شود. بنابراین بررسی پاسخ مبدل در شرایط مختلف اهمیت زیادی دارد.

بررسی عملکرد ترانسفورماتور در مبدل Forward

ترانسفورماتور در Forward Converter علاوه بر ایزولاسیون، نقش مهمی در تنظیم سطح ولتاژ دارد. انتخاب مناسب نسبت تبدیل باعث می‌شود محدوده عملکرد کلید قدرت و سایر قطعات بهینه شود. اگر نسبت تبدیل بیش از حد بزرگ انتخاب شود، جریان‌های سمت خروجی افزایش یافته و تلفات بیشتر می‌شود. از طرف دیگر، نسبت تبدیل کوچک ممکن است باعث کاهش توانایی مبدل در تأمین ولتاژ مورد نیاز شود.

در شبیه‌سازی Matlab می‌توان پارامترهای ترانسفورماتور مانند نسبت دور، مقاومت سیم‌پیچ‌ها و مشخصات هسته را تغییر داد و تأثیر آن‌ها را بر عملکرد کلی سیستم بررسی کرد. این قابلیت باعث می‌شود قبل از ساخت نمونه عملی، طراحی مبدل بهینه‌سازی شود.

تحلیل نتایج شبیه‌سازی

نتایج شبیه‌سازی Forward Converter معمولاً شامل شکل موج ولتاژ خروجی، جریان سلف، جریان کلید MOSFET و سیگنال PWM است. شکل موج خروجی نشان می‌دهد که پس از عبور از فیلتر LC، ولتاژ پالسی اولیه به یک ولتاژ DC با ریپل کم تبدیل می‌شود.

همچنین بررسی جریان عبوری از MOSFET و دیودها امکان تحلیل تلفات و انتخاب مناسب قطعات را فراهم می‌کند. در طراحی‌های صنعتی، کاهش تلفات کلیدزنی و هدایت اهمیت زیادی دارد زیرا مستقیماً بر راندمان سیستم تأثیر می‌گذارد.

کاربردهای Forward Converter

مبدل Forward در بسیاری از کاربردهای توان متوسط مورد استفاده قرار می‌گیرد. منابع تغذیه صنعتی، تجهیزات مخابراتی، سیستم‌های کنترل، شارژرها و مبدل‌های مورد استفاده در تجهیزات پزشکی از جمله حوزه‌هایی هستند که این ساختار در آن‌ها کاربرد دارد.

مزیت اصلی این مبدل نسبت به ساختارهای ساده‌تر، قابلیت انتقال توان بالاتر همراه با ایزولاسیون الکتریکی است. به همین دلیل، زمانی که نیاز به یک منبع تغذیه ایمن، پایدار و با راندمان مناسب وجود دارد، Forward Converter می‌تواند گزینه مناسبی باشد.

جمع‌بندی

در این شبیه‌سازی، عملکرد مبدل Forward به عنوان یکی از مبدل‌های مهم DC/DC ایزوله بررسی شد. این مبدل با استفاده از یک کلید قدرت، ترانسفورماتور و مدار فیلتر خروجی، امکان تبدیل سطح ولتاژ و انتقال توان با ایزولاسیون الکتریکی را فراهم می‌کند. رابطه اصلی عملکرد آن یعنی Vout = n × D × Vin نشان‌دهنده وابستگی مستقیم ولتاژ خروجی به سیکل کاری و نسبت تبدیل ترانسفورماتور است.

استفاده از Matlab و Simulink برای شبیه‌سازی این مبدل، امکان بررسی دقیق رفتار سیستم، تحلیل شکل موج‌ها و بهینه‌سازی طراحی را قبل از پیاده‌سازی سخت‌افزاری فراهم می‌کند. این شبیه‌سازی می‌تواند به عنوان یک ابزار آموزشی و مهندسی برای درک بهتر عملکرد مبدل‌های DC/DC و طراحی سیستم‌های الکترونیک قدرت مورد استفاده قرار گیرد.
