مقدمه

مبدل‌های DC/DC یکی از مهم‌ترین تجهیزات در حوزه الکترونیک قدرت محسوب می‌شوند و وظیفه اصلی آن‌ها تبدیل انرژی الکتریکی از یک سطح ولتاژ مستقیم به سطح ولتاژ مستقیم دیگری است. این مبدل‌ها در طیف وسیعی از کاربردهای صنعتی، خودروسازی، تجهیزات پزشکی، منابع تغذیه سوئیچینگ، سامانه‌های انرژی تجدیدپذیر و درایوهای موتورهای الکتریکی مورد استفاده قرار می‌گیرند. با توجه به رشد روزافزون سیستم‌های کنترل دیجیتال و نیاز به مدیریت دقیق توان، طراحی و تحلیل عملکرد مبدل‌های DC/DC اهمیت بسیار زیادی پیدا کرده است.

یکی از ساختارهای پرکاربرد این خانواده، مبدل DC/DC دو‌ربعی (Two-Quadrant DC/DC Converter) است. این مبدل علاوه بر قابلیت تغییر سطح ولتاژ، امکان تغییر جهت جریان را نیز فراهم می‌کند. در نتیجه، انتقال انرژی می‌تواند در دو جهت انجام شود و همین ویژگی باعث شده است که این مبدل در سیستم‌هایی که نیازمند ترمز احیاکننده (Regenerative Braking)، شارژ و دشارژ باتری یا کنترل موتورهای جریان مستقیم هستند، کاربرد فراوانی داشته باشد.

در این شبیه سازی، عملکرد یک مبدل DC/DC دو‌ربعی بررسی می‌شود. هدف اصلی، نمایش نحوه تبدیل ولتاژ DC از یک سطح به سطحی دیگر با حفظ قطبیت ولتاژ و همچنین امکان معکوس شدن جهت جریان است. استفاده از محیط Matlab و Simulink این امکان را فراهم می‌کند که رفتار کل سیستم تحت شرایط مختلف بار و کنترل‌کننده به‌صورت دقیق مورد تحلیل قرار گیرد.

مبدل DC/DC چیست؟

مبدل‌های DC/DC تجهیزاتی هستند که انرژی الکتریکی جریان مستقیم را با راندمان بالا از یک سطح ولتاژ به سطح ولتاژ دیگری تبدیل می‌کنند. برخلاف رگولاتورهای خطی که بخش زیادی از انرژی را به صورت گرما تلف می‌کنند، این مبدل‌ها با استفاده از کلیدهای نیمه‌هادی و تکنیک‌های سوئیچینگ، انرژی را با حداقل تلفات منتقل می‌کنند.

از مهم‌ترین مزایای این مبدل‌ها می‌توان به راندمان بالا، حجم کوچک، قابلیت کنترل دقیق ولتاژ و جریان، پاسخ دینامیکی مناسب و امکان کنترل توان اشاره کرد. این ویژگی‌ها باعث شده‌اند که تقریباً تمامی منابع تغذیه مدرن از نوع سوئیچینگ باشند.

مفهوم عملکرد دو‌ربعی

در تحلیل مبدل‌های الکترونیک قدرت معمولاً از مفهوم چهار ربع عملکرد استفاده می‌شود. هر ربع نشان‌دهنده ترکیب خاصی از علامت ولتاژ و جریان است. مبدل دو‌ربعی قادر است در دو ناحیه از این چهار ربع فعالیت کند.

در این ساختار، ولتاژ خروجی همواره دارای یک قطبیت ثابت است اما جریان می‌تواند در هر دو جهت عبور کند. به عبارت دیگر، انرژی می‌تواند هم از منبع به بار منتقل شود و هم در شرایط خاص از بار به منبع بازگردد. این ویژگی برای کاربردهایی که نیاز به بازیابی انرژی دارند اهمیت بسیار زیادی دارد.

ساختار کلی مبدل دو‌ربعی

یک مبدل DC/DC دو‌ربعی معمولاً از کلیدهای قدرت مانند MOSFET یا IGBT، دیودهای هرزگرد، سلف، خازن و مدار کنترل تشکیل شده است. عملکرد هماهنگ این اجزا باعث می‌شود ولتاژ خروجی پایدار باقی بماند و جریان در هر دو جهت قابل کنترل باشد.

مدار کنترل با اندازه‌گیری ولتاژ و جریان خروجی، سیگنال‌های PWM مورد نیاز کلیدهای قدرت را تولید می‌کند. تغییر نسبت سیکل کاری (Duty Cycle) موجب تنظیم ولتاژ خروجی و کنترل توان انتقالی خواهد شد.

اصل عملکرد مبدل

در این شبیه سازی، مبدل وظیفه دارد ولتاژ DC ورودی را به سطح ولتاژ دیگری با همان قطبیت تبدیل کند. تفاوت اصلی این مبدل با بسیاری از ساختارهای معمول در آن است که علاوه بر انتقال انرژی از منبع به بار، امکان بازگشت انرژی از بار به منبع نیز وجود دارد.

در حالت اول، جریان از منبع تغذیه به سمت بار حرکت می‌کند و بار انرژی دریافت می‌کند. در حالت دوم، در صورتی که بار به یک منبع انرژی تبدیل شود، مانند موتور DC در هنگام ترمز، جریان معکوس شده و انرژی ذخیره‌شده دوباره به سمت منبع یا باتری بازگردانده می‌شود.

این ویژگی باعث افزایش راندمان کلی سیستم و کاهش اتلاف انرژی می‌شود که در کاربردهای صنعتی اهمیت بسیار زیادی دارد.

مزایای مبدل دو‌ربعی

مهم‌ترین مزیت این ساختار، قابلیت انتقال توان در دو جهت است. علاوه بر آن، کنترل دقیق جریان، راندمان بالا، کاهش تلفات حرارتی، افزایش عمر تجهیزات و امکان استفاده در سیستم‌های بازیابی انرژی از دیگر مزایای آن محسوب می‌شوند.

از آنجایی که ولتاژ خروجی همواره دارای قطبیت ثابتی است، طراحی بسیاری از بارها ساده‌تر شده و نیازی به تغییر جهت ولتاژ وجود ندارد. این موضوع باعث افزایش پایداری سیستم نیز می‌شود.

کاربردهای صنعتی

مبدل DC/DC دو‌ربعی در بسیاری از صنایع مدرن مورد استفاده قرار می‌گیرد. از جمله مهم‌ترین کاربردهای آن می‌توان به سیستم‌های شارژ و دشارژ باتری، خودروهای برقی، موتورهای جریان مستقیم، تجهیزات آزمایشگاهی، منابع تغذیه قابل برنامه‌ریزی، سیستم‌های UPS، صنایع ریلی، تجهیزات هوافضا و سامانه‌های ذخیره‌سازی انرژی اشاره کرد.

در خودروهای الکتریکی، هنگام ترمزگیری، موتور نقش ژنراتور را ایفا کرده و انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. این انرژی توسط مبدل دو‌ربعی دوباره به باتری منتقل می‌شود و راندمان کلی خودرو افزایش پیدا می‌کند.

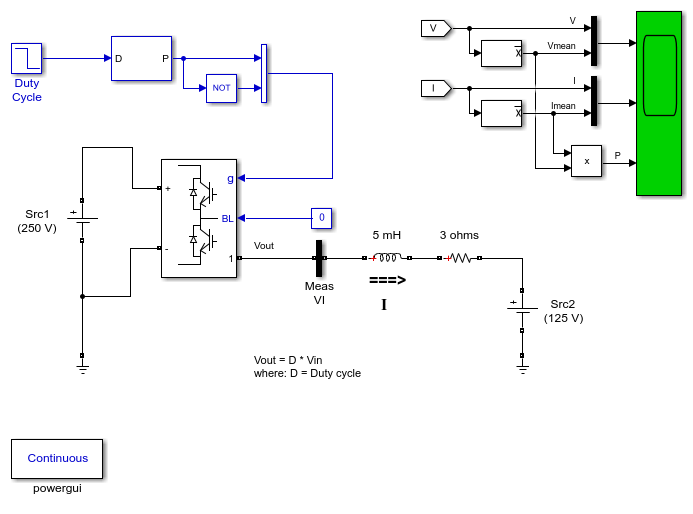

شبیه‌سازی مبدل در Matlab و Simulink

محیط Matlab و Simulink یکی از قدرتمندترین ابزارهای موجود برای تحلیل سیستم‌های الکترونیک قدرت محسوب می‌شود. وجود کتابخانه Simscape Electrical امکان مدل‌سازی دقیق کلیدهای نیمه‌هادی، منابع تغذیه، المان‌های پسیو و سیستم‌های کنترلی را فراهم می‌کند.

در این شبیه سازی، عملکرد مبدل در شرایط مختلف کاری مورد بررسی قرار می‌گیرد. تغییرات ولتاژ ورودی، تغییر بار، تغییر جهت جریان و عملکرد کلیدهای قدرت قابل مشاهده هستند. همچنین می‌توان شکل موج ولتاژ، جریان، توان، جریان سلف و ولتاژ خازن را تحلیل کرد.

یکی از مزایای مهم شبیه سازی در Matlab آن است که بدون نیاز به ساخت نمونه واقعی، رفتار سیستم در شرایط مختلف بررسی شده و مشکلات احتمالی قبل از پیاده‌سازی عملی شناسایی می‌شوند. این موضوع موجب کاهش هزینه طراحی و افزایش سرعت توسعه پروژه خواهد شد.

پارامترهای قابل بررسی در شبیه‌سازی

در طول اجرای شبیه سازی می‌توان پارامترهای متعددی را مورد ارزیابی قرار داد. از جمله این پارامترها می‌توان به ولتاژ ورودی، ولتاژ خروجی، جریان ورودی، جریان خروجی، توان انتقالی، راندمان مبدل، فرکانس کلیدزنی، نسبت سیکل کاری، ریپل ولتاژ، ریپل جریان و پاسخ گذرای سیستم اشاره کرد.

تحلیل این پارامترها به طراح کمک می‌کند تا بهترین مقادیر برای اجزای مدار انتخاب شده و عملکرد سیستم در شرایط واقعی بهینه شود.

اهمیت کنترل جریان معکوس

یکی از ویژگی‌های منحصر‌به‌فرد این مبدل، قابلیت کنترل جریان در هر دو جهت است. این ویژگی تنها با طراحی مناسب مدار قدرت و الگوریتم کنترلی امکان‌پذیر خواهد بود. در صورت طراحی صحیح، انتقال انرژی کاملاً پایدار بوده و از ایجاد اضافه جریان یا نوسانات ناخواسته جلوگیری می‌شود.

کنترل دقیق جریان معکوس در کاربردهایی مانند باتری‌های لیتیومی اهمیت ویژه‌ای دارد، زیرا فرآیند شارژ و دشارژ باید با دقت بالا انجام شود تا عمر باتری افزایش یافته و ایمنی سیستم حفظ شود.

جمع‌بندی

مبدل DC/DC دو‌ربعی یکی از مهم‌ترین ساختارهای مورد استفاده در الکترونیک قدرت است که امکان تبدیل ولتاژ DC با حفظ قطبیت و انتقال جریان در هر دو جهت را فراهم می‌کند. این ویژگی موجب شده است که این مبدل در سیستم‌های بازیابی انرژی، کنترل موتورهای DC، خودروهای برقی، سامانه‌های ذخیره‌سازی انرژی و منابع تغذیه پیشرفته کاربرد گسترده‌ای داشته باشد.

شبیه سازی این مبدل در Matlab امکان تحلیل دقیق عملکرد کلیدهای قدرت، بررسی انتقال توان، ارزیابی کیفیت ولتاژ و جریان خروجی و مطالعه رفتار سیستم در شرایط مختلف کاری را فراهم می‌کند. به همین دلیل، این شبیه سازی یکی از مثال‌های ارزشمند برای دانشجویان، پژوهشگران و مهندسان حوزه الکترونیک قدرت محسوب می‌شود و نقش مهمی در طراحی، بهینه‌سازی و اعتبارسنجی سیستم‌های تبدیل انرژی ایفا می‌کند.
