اینورترهای چندسطحی به دلیل کیفیت بالای شکل موج خروجی، کاهش تنش ولتاژی روی کلیدهای قدرت و کاهش اعوجاج هارمونیکی، امروزه به یکی از مهم‌ترین مبدل‌های الکترونیک قدرت در کاربردهای صنعتی و شبکه‌های قدرت تبدیل شده‌اند. در میان انواع مختلف اینورترهای چندسطحی، اینورتر سه‌سطحی نوع Neutral Point Clamped (NPC) یا گیره‌شده به نقطه خنثی، به دلیل ساختار مناسب، قابلیت تحمل ولتاژهای بالا و عملکرد مطلوب در سیستم‌های توان متوسط و بالا، بیشترین کاربرد را در صنایع مختلف پیدا کرده است.

یکی از مهم‌ترین چالش‌های بهره‌برداری از اینورترهای سه‌سطحی NPC، حفظ تعادل ولتاژ دو خازن لینک DC است. در صورت ایجاد عدم تعادل بین ولتاژ این دو خازن، کیفیت ولتاژ خروجی کاهش یافته و عملکرد کل سیستم تحت تأثیر قرار می‌گیرد. به همین دلیل، روش‌های مختلفی برای کنترل ولتاژ نقطه خنثی توسعه یافته‌اند که یکی از مؤثرترین آن‌ها، استفاده از تکنیک Space Vector Pulse Width Modulation (SVPWM) همراه با کنترل ولتاژ نقطه خنثی است.

در این شبیه سازی، عملکرد یک اینورتر سه‌سطحی NPC با توان نامی 2 مگاولت‌آمپر مورد بررسی قرار می‌گیرد که از تکنیک مدولاسیون بردار فضایی به همراه کنترل ولتاژ نقطه خنثی استفاده می‌کند. هدف اصلی این شبیه سازی، بررسی توانایی کنترل‌کننده در حفظ تعادل ولتاژ لینک DC هنگام وقوع عدم تعادل شدید در سیستم است.

معرفی ساختار اینورتر سه‌سطحی NPC

اینورترهای سه‌سطحی NPC نسبت به اینورترهای دو سطحی دارای مزایای متعددی هستند. در این ساختار، ولتاژ خروجی هر فاز می‌تواند سه مقدار مختلف شامل مثبت، صفر و منفی را تولید کند. این ویژگی باعث می‌شود شکل موج خروجی بسیار نزدیک‌تر به موج سینوسی باشد و در نتیجه اعوجاج هارمونیکی کاهش یابد.

ساختار این مبدل از کلیدهای نیمه‌هادی، دیودهای گیره‌کننده و دو خازن لینک DC تشکیل شده است. دو خازن، ولتاژ منبع DC را به دو بخش مساوی تقسیم می‌کنند و نقطه اتصال آن‌ها به عنوان نقطه خنثی شناخته می‌شود. در شرایط ایده‌آل، ولتاژ هر خازن باید برابر نصف ولتاژ کل لینک DC باشد. اما در شرایط عملی، بارهای نامتقارن یا نحوه کلیدزنی ممکن است باعث برهم خوردن این تعادل شوند.

اهمیت کنترل ولتاژ نقطه خنثی

یکی از مهم‌ترین مشکلات اینورترهای NPC، تغییر ولتاژ نقطه خنثی است. اگر ولتاژ دو خازن لینک DC از حالت متعادل خارج شود، سطح ولتاژهای خروجی اینورتر تغییر کرده و کیفیت توان کاهش پیدا می‌کند. این مسئله علاوه بر افزایش اعوجاج هارمونیکی، می‌تواند باعث افزایش تنش الکتریکی روی کلیدهای قدرت و حتی کاهش عمر تجهیزات شود.

به همین دلیل، الگوریتم‌های کنترل ولتاژ نقطه خنثی به گونه‌ای طراحی می‌شوند که اختلاف ولتاژ دو خازن را به حداقل رسانده و همواره ولتاژ نقطه میانی را در مقدار مطلوب نگه دارند.

مدولاسیون بردار فضایی (SVPWM)

روش SVPWM یکی از پیشرفته‌ترین تکنیک‌های مدولاسیون در اینورترهای چندسطحی محسوب می‌شود. برخلاف روش PWM سینوسی، در این تکنیک بردارهای ولتاژی در صفحه مختلط تحلیل شده و بهترین توالی کلیدزنی برای تولید ولتاژ مرجع انتخاب می‌شود.

استفاده از SVPWM مزایای فراوانی دارد که از جمله آن‌ها می‌توان به افزایش بهره‌برداری از ولتاژ لینک DC، کاهش اعوجاج هارمونیکی، کاهش تلفات کلیدزنی، تولید ولتاژ خروجی با کیفیت بالاتر و فراهم شدن امکان کنترل ولتاژ نقطه خنثی اشاره کرد.

مشخصات سیستم مورد بررسی

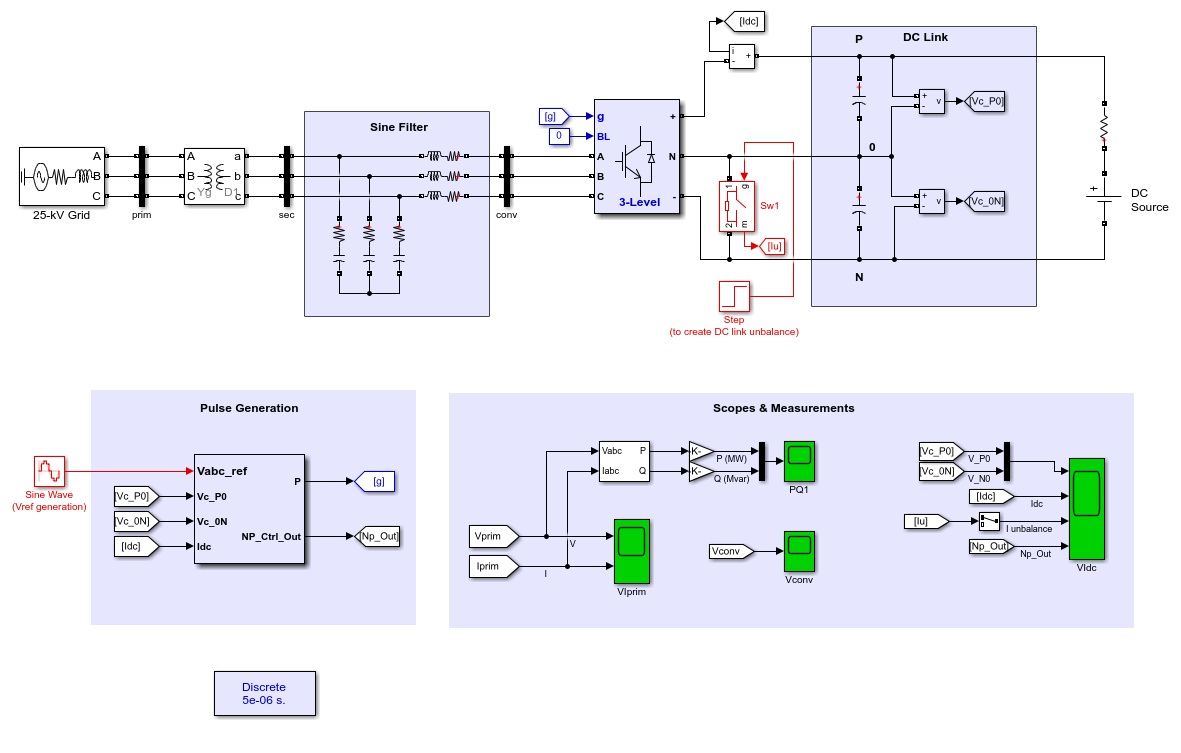

در این شبیه سازی، انرژی مورد نیاز اینورتر توسط یک منبع DC ایده‌آل با ولتاژ 2400 ولت تأمین می‌شود. اینورتر دارای توان نامی 2 مگاولت‌آمپر بوده و انرژی تولیدی را به یک شبکه توزیع سه‌فاز با سطح ولتاژ 25 کیلوولت منتقل می‌کند.

برای اتصال اینورتر به شبکه، از یک ترانسفورماتور افزاینده استفاده شده است. همچنین در سمت ثانویه ترانسفورماتور یک فیلتر سینوسی قرار گرفته تا هارمونیک‌های فرکانس بالا که در اثر فرآیند کلیدزنی ایجاد می‌شوند، حذف شده و ولتاژ خروجی کیفیت مناسبی داشته باشد.

ایجاد عدم تعادل در لینک DC

به منظور ارزیابی عملکرد کنترل‌کننده، در مدل از یک کلید ایده‌آل با نام Sw1 استفاده شده است. این کلید در زمان مشخصی از شبیه سازی وارد مدار شده و باعث ایجاد یک عدم تعادل شدید در ولتاژ لینک DC می‌شود.

هدف از ایجاد این شرایط، بررسی میزان توانایی الگوریتم کنترل ولتاژ نقطه خنثی در بازگرداندن سیستم به وضعیت متعادل است. چنین آزمونی یکی از رایج‌ترین روش‌های ارزیابی عملکرد کنترل‌کننده‌های اینورترهای چندسطحی محسوب می‌شود.

پارامترهای کنترل

کنترل اینورتر به صورت حلقه باز انجام می‌شود و تولید پالس‌های کلیدزنی توسط بلوک SVPWM 3-Level Generator صورت می‌گیرد. فرکانس کلیدزنی روی مقدار 1620 هرتز تنظیم شده است که تعادل مناسبی میان کیفیت شکل موج و تلفات کلیدزنی ایجاد می‌کند.

همچنین ضریب تناسبی کنترل ولتاژ نقطه خنثی برابر با 0.04 انتخاب شده است. این مقدار باعث می‌شود کنترل‌کننده بتواند بدون ایجاد نوسانات شدید، اختلاف ولتاژ دو خازن را اصلاح کند.

روند اجرای شبیه سازی

پس از اجرای مدل، شکل موج‌های مربوط به ولتاژ لینک DC از طریق Scope با نام VIdc قابل مشاهده هستند. تا پیش از زمان 0.2 ثانیه، ولتاژ دو خازن تقریباً برابر بوده و سیستم در شرایط پایدار قرار دارد.

در زمان 0.2 ثانیه، کلید Sw1 وارد مدار شده و عدم تعادل بزرگی در لینک DC ایجاد می‌کند. با وجود این اختلال، الگوریتم کنترل ولتاژ نقطه خنثی به سرعت وارد عمل شده و اختلاف ولتاژ میان دو خازن را کاهش می‌دهد. در نتیجه سیستم مجدداً به شرایط پایدار بازمی‌گردد و کیفیت ولتاژ خروجی حفظ می‌شود.

بررسی حذف کنترل ولتاژ نقطه خنثی

یکی از بخش‌های مهم این شبیه سازی، مقایسه عملکرد سیستم در حضور و عدم حضور کنترل‌کننده است. برای انجام این آزمایش، کافی است بلوک تولیدکننده SVPWM باز شده و ضریب تناسبی کنترل ولتاژ نقطه خنثی از مقدار 0.04 به صفر تغییر داده شود.

پس از اجرای مجدد شبیه سازی مشاهده می‌شود که در نبود کنترل‌کننده، اختلاف ولتاژ دو خازن به سرعت افزایش یافته و سیستم قادر به حفظ تعادل لینک DC نیست. این موضوع نشان می‌دهد که کنترل ولتاژ نقطه خنثی نقش بسیار مهمی در عملکرد صحیح اینورترهای سه‌سطحی دارد.

مزایای استفاده از کنترل ولتاژ نقطه خنثی

• حفظ تعادل ولتاژ دو خازن لینک DC
• بهبود کیفیت ولتاژ خروجی اینورتر
• کاهش اعوجاج هارمونیکی
• افزایش پایداری سیستم در شرایط گذرا
• کاهش تنش ولتاژی روی کلیدهای قدرت
• افزایش قابلیت اطمینان اینورتر
• بهبود عملکرد سیستم در بارهای نامتعادل
• افزایش طول عمر تجهیزات الکترونیک قدرت

کاربردهای صنعتی

اینورترهای سه‌سطحی NPC با کنترل ولتاژ نقطه خنثی در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرند. از جمله مهم‌ترین این کاربردها می‌توان به اتصال نیروگاه‌های خورشیدی و بادی به شبکه، درایو موتورهای فشار متوسط، سیستم‌های انتقال HVDC، صنایع فولاد، معادن، پالایشگاه‌ها، کشتی‌های الکتریکی، سیستم‌های ذخیره‌ساز انرژی، تجهیزات FACTS و مبدل‌های توان بالا اشاره کرد.

جمع‌بندی

این شبیه سازی عملکرد یک اینورتر سه‌سطحی NPC با تکنیک مدولاسیون بردار فضایی و کنترل ولتاژ نقطه خنثی را مورد بررسی قرار می‌دهد. مدل نشان می‌دهد که استفاده از الگوریتم کنترل ولتاژ نقطه خنثی تأثیر چشمگیری در حفظ تعادل ولتاژ لینک DC، افزایش پایداری سیستم و بهبود کیفیت ولتاژ خروجی دارد. ایجاد یک عدم تعادل عمدی در لینک DC و مقایسه عملکرد سیستم در حضور و عدم حضور کنترل‌کننده، به خوبی اهمیت این روش کنترلی را نشان می‌دهد. این شبیه سازی نمونه‌ای مناسب برای آشنایی با اصول عملکرد اینورترهای چندسطحی، تکنیک SVPWM و روش‌های کنترل ولتاژ نقطه خنثی در محیط Matlab و Simulink بوده و می‌تواند مبنای مناسبی برای توسعه پروژه‌های تحقیقاتی و صنعتی در حوزه الکترونیک قدرت و اتصال منابع انرژی تجدیدپذیر به شبکه باشد.
