اینورترهای چندسطحی یکی از مهم‌ترین فناوری‌ها در حوزه الکترونیک قدرت مدرن هستند که به دلیل توانایی تولید ولتاژ خروجی با کیفیت بالا، کاهش هارمونیک‌ها و کاهش تنش‌های ولتاژی روی کلیدهای قدرت، در کاربردهای توان بالا مانند سیستم‌های انتقال و توزیع انرژی، نیروگاه‌های خورشیدی، درایوهای صنعتی و شبکه‌های هوشمند مورد استفاده قرار می‌گیرند. در میان ساختارهای مختلف اینورترهای چندسطحی، اینورتر NPC سه‌سطحی (Neutral Point Clamped) یکی از پرکاربردترین توپولوژی‌ها در سیستم‌های قدرت متوسط و بالا محسوب می‌شود.

در این شبیه سازی، عملکرد یک اینورتر NPC سه‌سطحی با توان نامی 2 مگاولت‌آمپر بررسی می‌شود که با استفاده از روش مدولاسیون پهنای پالس بردار فضایی یا Space Vector Pulse Width Modulation (SVPWM) کنترل شده است. یکی از ویژگی‌های مهم این مدل، استفاده از کنترل ولتاژ نقطه خنثی لینک DC است که وظیفه حفظ تعادل ولتاژ در خازن‌های لینک DC را بر عهده دارد. این موضوع در اینورترهای چندسطحی اهمیت بسیار زیادی دارد، زیرا عدم تعادل ولتاژ نقطه میانی می‌تواند باعث کاهش کیفیت توان، افزایش تنش روی کلیدهای قدرت و کاهش قابلیت اطمینان سیستم شود.

معرفی ساختار اینورتر NPC سه‌سطحی

اینورتر NPC سه‌سطحی یک مبدل DC به AC است که به جای تولید تنها دو سطح ولتاژ مثبت و منفی، سه سطح ولتاژ خروجی ایجاد می‌کند. این سه سطح معمولاً شامل ولتاژ مثبت، صفر و ولتاژ منفی هستند. استفاده از سطح ولتاژ صفر باعث کاهش تغییرات ناگهانی ولتاژ (dv/dt) و کاهش هارمونیک‌های خروجی می‌شود.

در ساختار NPC، نقطه میانی بین دو خازن لینک DC به عنوان نقطه خنثی شناخته می‌شود. کلیدهای قدرت و دیودهای کلمپ‌کننده به گونه‌ای طراحی شده‌اند که ولتاژ خروجی هر فاز بتواند سه مقدار مختلف را ایجاد کند. این ویژگی باعث می‌شود اینورتر بتواند توان‌های بالا را با کیفیت موج بهتر نسبت به اینورترهای دو سطحی منتقل کند.

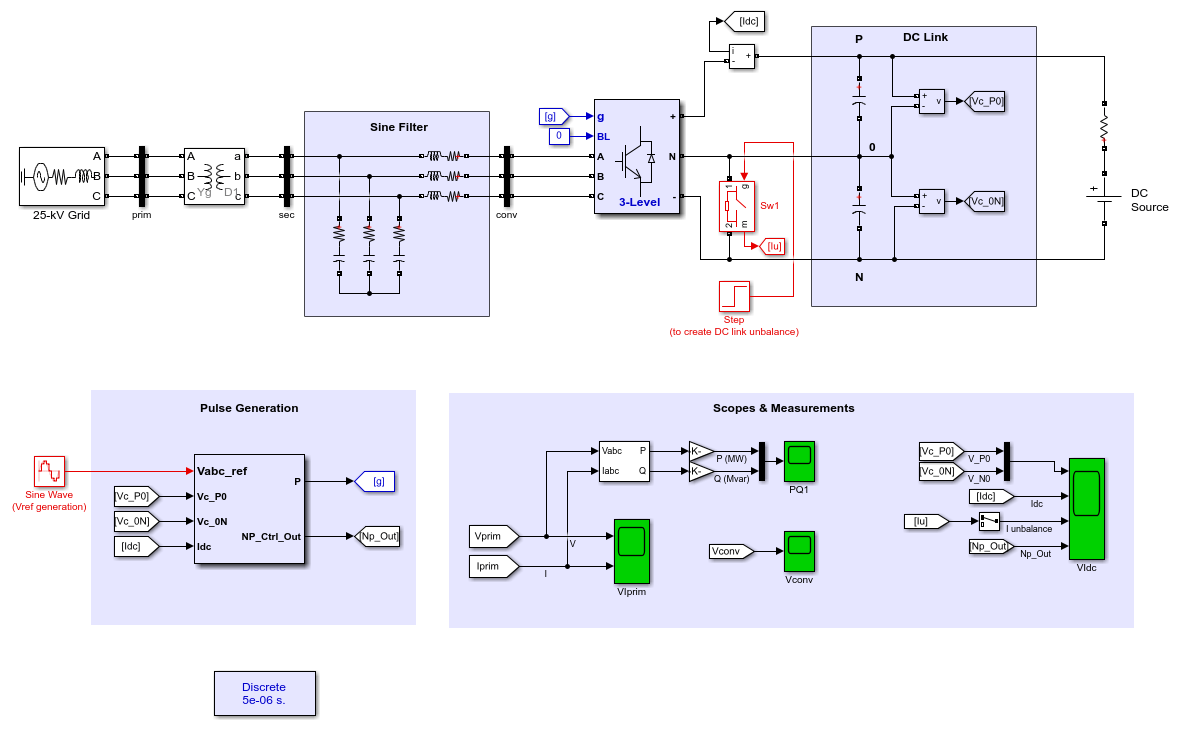

در این شبیه سازی، یک منبع DC ایده‌آل با ولتاژ 2400 ولت به ورودی اینورتر متصل شده است. اینورتر سه‌فاز سه‌سطحی توان 2 مگاولت‌آمپر را به یک شبکه توزیع 25 کیلوولت منتقل می‌کند. وجود ترانسفورماتور توزیع در مسیر انتقال انرژی باعث تطبیق سطح ولتاژ خروجی اینورتر با شبکه شده و امکان اتصال سیستم قدرت الکترونیک به شبکه توزیع را فراهم می‌کند.

استفاده از مدولاسیون بردار فضایی SVPWM

روش SVPWM یکی از پیشرفته‌ترین روش‌های کنترل کلیدزنی در مبدل‌های قدرت است که نسبت به روش‌های سنتی PWM عملکرد بهتری ارائه می‌دهد. در این روش، ولتاژ سه‌فاز مرجع به یک بردار فضایی تبدیل شده و با انتخاب مناسب حالت‌های کلیدزنی، بردار خروجی مورد نظر تولید می‌شود.

مزیت اصلی استفاده از SVPWM در اینورترهای چندسطحی، استفاده بهتر از محدوده ولتاژ DC، کاهش اعوجاج هارمونیکی و افزایش راندمان سیستم است. همچنین این روش امکان کنترل دقیق‌تر وضعیت کلیدهای قدرت را فراهم می‌کند و برای کاربردهای توان بالا مانند اینورترهای متصل به شبکه بسیار مناسب است.

در این مدل از بلوک SVPWM 3-Level Generator برای ایجاد سیگنال‌های کنترلی کلیدهای اینورتر استفاده شده است. فرکانس کلیدزنی PWM برابر با 1620 هرتز تنظیم شده است. انتخاب این مقدار باعث ایجاد تعادل بین کاهش هارمونیک‌های خروجی و افزایش تلفات کلیدزنی می‌شود.

اهمیت کنترل ولتاژ نقطه خنثی در اینورترهای چندسطحی

یکی از چالش‌های اصلی در اینورترهای NPC سه‌سطحی، حفظ تعادل ولتاژ در نقطه خنثی لینک DC است. لینک DC معمولاً از دو خازن سری تشکیل شده است که نقطه اتصال آن‌ها به عنوان نقطه میانی یا Neutral Point استفاده می‌شود. در شرایط ایده‌آل، ولتاژ دو خازن باید برابر باشد، اما در عمل به دلیل تغییرات بار، عدم تقارن جریان‌ها و شرایط کلیدزنی، این تعادل ممکن است از بین برود.

در صورت ایجاد عدم تعادل، یکی از خازن‌ها ممکن است بیش از حد شارژ شده و دیگری تخلیه شود. این وضعیت باعث ایجاد اختلاف ولتاژ در لینک DC شده و می‌تواند عملکرد اینورتر را مختل کند. به همین دلیل، کنترل ولتاژ نقطه خنثی یکی از بخش‌های مهم الگوریتم‌های کنترلی اینورترهای NPC محسوب می‌شود.

در این شبیه سازی، یک حلقه کنترل ولتاژ نقطه خنثی در بلوک SVPWM در نظر گرفته شده است. ضریب بهره تناسبی این کنترل‌کننده برابر 0.04 تنظیم شده است. این کنترل‌کننده با اصلاح الگوی کلیدزنی، جریان عبوری از نقطه خنثی را مدیریت کرده و تلاش می‌کند ولتاژ دو بخش لینک DC را برابر نگه دارد.

ایجاد عدم تعادل در لینک DC

برای بررسی عملکرد سیستم کنترل، از یک کلید ایده‌آل با نام Sw1 استفاده شده است. این کلید باعث ایجاد یک عدم تعادل عمدی در لینک DC می‌شود. در زمان 0.2 ثانیه، کلید فعال شده و شرایط نامتقارنی شدیدی در منبع DC ایجاد می‌کند.

هدف از ایجاد این اغتشاش، بررسی توانایی کنترل‌کننده ولتاژ نقطه خنثی در بازگرداندن شرایط سیستم به حالت پایدار است. نتایج شبیه سازی نشان می‌دهد که پس از ایجاد عدم تعادل، کنترل‌کننده SVPWM قادر است ولتاژ نقطه خنثی را کنترل کرده و اختلاف ولتاژ بین خازن‌های لینک DC را کاهش دهد.

فیلتر سینوسی در خروجی اینورتر

به دلیل عملکرد کلیدزنی سریع نیمه‌هادی‌های قدرت، خروجی اینورتر دارای مولفه‌های هارمونیکی با فرکانس بالا است. برای کاهش این هارمونیک‌ها و بهبود کیفیت توان تزریقی به شبکه، از یک فیلتر سینوسی در سمت ثانویه ترانسفورماتور استفاده شده است.

فیلتر سینوسی باعث حذف بخش قابل توجهی از مولفه‌های فرکانس بالا شده و ولتاژ خروجی نزدیک‌تری به شکل موج سینوسی ایده‌آل ایجاد می‌کند. استفاده از این نوع فیلترها در سیستم‌های متصل به شبکه، علاوه بر بهبود کیفیت توان، موجب کاهش مشکلات ناشی از اعوجاج هارمونیکی در تجهیزات شبکه می‌شود.

بررسی نتایج شبیه سازی در Matlab

پس از اجرای شبیه سازی، می‌توان شکل موج‌های مختلف سیستم را در Scope مربوط به VIdc مشاهده کرد. این نمودارها رفتار ولتاژ لینک DC و عملکرد کنترل‌کننده نقطه خنثی را نمایش می‌دهند.

در حالت فعال بودن کنترل ولتاژ نقطه خنثی، پس از ایجاد عدم تعادل در زمان 0.2 ثانیه، سیستم قادر است شرایط پایدار را بازیابی کند. اگرچه یک تغییر لحظه‌ای در ولتاژ مشاهده می‌شود، اما کنترل‌کننده باعث کاهش سریع انحراف ولتاژ شده و تعادل لینک DC حفظ می‌شود.

برای مقایسه عملکرد سیستم، می‌توان بهره تناسبی کنترل‌کننده ولتاژ نقطه خنثی را برابر صفر قرار داد. در این حالت، کنترل فعال غیرفعال می‌شود و شبیه سازی دوباره اجرا می‌شود. نتایج نشان می‌دهد که بدون کنترل ولتاژ نقطه خنثی، عدم تعادل لینک DC پس از ایجاد اغتشاش به سرعت افزایش پیدا می‌کند.

این مقایسه نشان می‌دهد که وجود کنترل‌کننده نقطه خنثی در اینورترهای NPC سه‌سطحی یک ضرورت اساسی است و بدون آن، عملکرد مبدل در شرایط واقعی شبکه نمی‌تواند تضمین شود.

کاربردهای این شبیه سازی

مدل‌سازی اینورتر NPC سه‌سطحی با کنترل SVPWM کاربردهای گسترده‌ای در طراحی و تحلیل سیستم‌های قدرت دارد. از جمله مهم‌ترین کاربردهای این ساختار می‌توان به سیستم‌های تولید انرژی تجدیدپذیر، اینورترهای نیروگاه‌های خورشیدی بزرگ، سیستم‌های انتقال توان HVDC، درایوهای موتورهای توان بالا و مبدل‌های متصل به شبکه اشاره کرد.

این شبیه سازی در Matlab و محیط Simulink امکان بررسی رفتار دینامیکی اینورتر، تحلیل اثر تغییر پارامترهای کنترلی و ارزیابی عملکرد سیستم در شرایط مختلف را فراهم می‌کند. مهندسان می‌توانند با تغییر پارامترهایی مانند فرکانس کلیدزنی، بهره کنترل ولتاژ نقطه خنثی و شرایط بار، عملکرد سیستم را بررسی کرده و طراحی بهینه‌تری برای مبدل‌های قدرت ارائه دهند.

جمع‌بندی

این شبیه سازی، عملکرد یک اینورتر NPC سه‌سطحی با توان 2 مگاولت‌آمپر را بررسی می‌کند که با روش SVPWM کنترل شده است. مهم‌ترین بخش این مدل، کنترل ولتاژ نقطه خنثی لینک DC است که نقش حیاتی در حفظ تعادل ولتاژ خازن‌ها و افزایش پایداری سیستم دارد.

نتایج نشان می‌دهد که کنترل‌کننده نقطه خنثی می‌تواند در برابر اغتشاش‌های شدید مانند عدم تعادل ایجاد شده در لینک DC، عملکرد مناسبی ارائه دهد. همچنین مقایسه حالت کنترل فعال و غیرفعال نشان می‌دهد که استفاده از این روش کنترلی برای عملکرد مطمئن اینورترهای NPC چندسطحی ضروری است.

شبیه سازی این سیستم در Matlab یک ابزار قدرتمند برای مطالعه ساختارهای پیشرفته الکترونیک قدرت، طراحی الگوریتم‌های کنترلی و توسعه مبدل‌های مورد استفاده در شبکه‌های انرژی آینده محسوب می‌شود.
