پدیده قطع ناگهانی جریان یا Current Chopping یکی از رفتارهای مهم در مدارهای دارای عناصر القایی است که در بسیاری از تجهیزات قدرت، کلیدزنی صنعتی، مبدل‌های الکترونیک قدرت و سیستم‌های حفاظتی مشاهده می‌شود. زمانی که جریان عبوری از یک سلف به‌صورت ناگهانی توسط یک کلید قطع می‌شود، انرژی ذخیره‌شده در میدان مغناطیسی سلف نمی‌تواند به‌صورت آنی از بین برود. در نتیجه، این انرژی باعث ایجاد افزایش شدید ولتاژ در دو سر سلف شده و ممکن است اضافه‌ولتاژهای مخربی را در مدار ایجاد کند.

در این شبیه‌سازی، اثر قطع جریان در یک مدار القایی ساده با استفاده از یک کلید ایده‌آل بررسی می‌شود. هدف اصلی، مشاهده رفتار ولتاژ و جریان سلف هنگام باز شدن کلید و تحلیل اضافه‌ولتاژ ایجادشده ناشی از قطع ناگهانی جریان است. این پدیده در طراحی سیستم‌های قدرت اهمیت زیادی دارد، زیرا اضافه‌ولتاژهای ناشی از قطع جریان می‌توانند موجب آسیب به تجهیزات الکتریکی، کاهش عمر عایق‌ها و ایجاد اختلال در عملکرد سیستم شوند.

معرفی مدار شبیه‌سازی قطع جریان سلفی

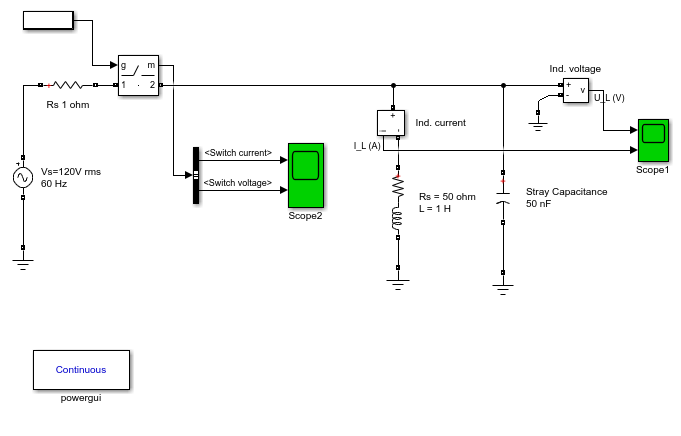

در این شبیه‌سازی یک مدار القایی شامل یک سلف و مقاومت سری بررسی می‌شود. مدار توسط یک منبع ولتاژ متناوب با مقدار مؤثر 120 ولت و فرکانس 60 هرتز تغذیه می‌شود. عنصر اصلی مدار یک سلف با مقدار اندوکتانس 1 هانری است که دارای مقاومت داخلی 50 اهم در نظر گرفته شده است.

برای مدل‌سازی رفتار واقعی‌تر سلف، یک خازن پراکندگی با مقدار 50 نانوفاراد به مدار اضافه شده است. وجود این خازن باعث می‌شود که هنگام قطع جریان، مدار دارای رفتار نوسانی باشد و انرژی ذخیره‌شده بین سلف و خازن جابه‌جا شود. این موضوع سبب ایجاد یک اضافه‌ولتاژ با فرکانس بالا در دو سر سلف خواهد شد.

کلید استفاده‌شده در این شبیه‌سازی یک کلید ایده‌آل با مقاومت حالت وصل برابر با 1 میلی‌اهم است. وضعیت اولیه کلید بسته بوده و جریان از مدار عبور می‌کند. کلید در زمان 36 میلی‌ثانیه باز شده و سپس در زمان 0.15 ثانیه دوباره بسته می‌شود تا رفتار مدار در هنگام وصل مجدد نیز بررسی شود.

عملکرد کلید و ایجاد پدیده Current Chopping

در لحظه‌ای که کلید بسته است، جریان از منبع به مدار القایی اعمال شده و سلف انرژی را در میدان مغناطیسی خود ذخیره می‌کند. مقدار جریان سلف در زمان باز شدن کلید برابر با 0.187 آمپر است. هنگامی که کلید در زمان 36 میلی‌ثانیه باز می‌شود، مسیر عبور جریان ناگهان قطع می‌شود.

بر اساس قوانین الکترومغناطیس، جریان سلف نمی‌تواند به‌صورت لحظه‌ای تغییر کند. رابطه ولتاژ سلف به شکل زیر بیان می‌شود:

V_L = L × di/dt

از آنجا که باز شدن کلید باعث تغییر بسیار سریع جریان می‌شود، مقدار di/dt بسیار بزرگ شده و در نتیجه ولتاژ زیادی در دو سر سلف ایجاد می‌شود. این ولتاژ همان اضافه‌ولتاژ ناشی از قطع جریان یا Current Chopping است.

در مدار واقعی، وجود ظرفیت‌های انگلی مانند ظرفیت پراکندگی سیم‌پیچ باعث محدود شدن تغییرات بسیار سریع ولتاژ می‌شود. در این شبیه‌سازی، خازن 50 نانوفارادی باعث ایجاد یک مدار تشدید LC شده و نوسانات فرکانس بالا را ایجاد می‌کند.

محاسبه مقدار اضافه‌ولتاژ ایجادشده

حداکثر ولتاژ ایجادشده در دو سر سلف را می‌توان با استفاده از رابطه انرژی بین سلف و خازن محاسبه کرد. انرژی ذخیره‌شده در سلف پس از قطع کلید به خازن منتقل می‌شود و باعث افزایش ولتاژ خازن خواهد شد. رابطه تقریبی حداکثر ولتاژ به صورت زیر است:

U_Lmax = I_L × √(L/C)

با قرار دادن مقادیر موجود در مدار خواهیم داشت:

U_Lmax = 0.187 × √(1 / 50×10^-9)

U_Lmax ≈ 836 V

نتیجه نشان می‌دهد که قطع جریانی با مقدار تنها 0.187 آمپر می‌تواند باعث ایجاد ولتاژی در حدود 836 ولت شود. این مقدار چندین برابر ولتاژ تغذیه مدار است و اهمیت استفاده از مدارهای حفاظتی مانند اسنابرهای RC، دیودهای هرزگرد و محدودکننده‌های ولتاژ را نشان می‌دهد.

تحلیل رفتار مدار هنگام وصل مجدد کلید

در زمان 0.15 ثانیه، کلید دوباره بسته می‌شود. در این لحظه ولتاژ منبع برابر صفر است، بنابراین جریان سلف با یک مؤلفه DC یا Offset همراه خواهد شد. این پدیده به دلیل شرایط اولیه انرژی ذخیره‌شده در مدار رخ می‌دهد.

هنگام بسته شدن کلید، جریان لحظه‌ای زیادی در مسیر کلید مشاهده می‌شود. این جریان ضربه‌ای ناشی از تخلیه سریع انرژی ذخیره‌شده در خازن پراکندگی از طریق مقاومت منبع است.

در شبیه‌سازی مشاهده می‌شود که جریان کلید دارای یک جهش سریع است. مقدار این جهش را می‌توان با رابطه ساده زیر محاسبه کرد:

I = V/R

با توجه به اینکه ولتاژ خازن حدود 30 ولت و مقاومت مسیر منبع برابر 1 اهم است، جریان اولیه برابر خواهد بود با:

I = 30 / 1 = 30 A

پس از این جهش جریان، خازن با یک ثابت زمانی بسیار کوچک تخلیه می‌شود. ثابت زمانی مدار RC برابر است با:

τ = RC = 1 × 50×10^-9

τ = 50 ns

این مقدار بسیار کوچک نشان می‌دهد که فرآیند تخلیه خازن در مدت‌زمان بسیار کوتاهی اتفاق می‌افتد و جریان ضربه‌ای دارای مدت‌زمان بسیار محدود خواهد بود.

بررسی نتایج شبیه‌سازی در Matlab

برای مشاهده رفتار مدار، پس از اجرای شبیه‌سازی می‌توان سیگنال‌های ولتاژ سلف U_L و جریان سلف I_L را در Scope مشاهده کرد. نمودارهای حاصل نشان می‌دهند که قبل از باز شدن کلید، مدار دارای رفتار سینوسی پایدار است.

در لحظه باز شدن کلید، جریان سلف به‌طور ناگهانی تغییر کرده و یک نوسان فرکانس بالا در ولتاژ سلف ظاهر می‌شود. فرکانس این نوسان حدود 711 هرتز است که ناشی از تعامل بین اندوکتانس سلف و ظرفیت خازنی مدار است.

همچنین در زمان وصل مجدد کلید، جریان ضربه‌ای بزرگی در کلید مشاهده می‌شود که ناشی از تخلیه انرژی خازن است. این نتایج اهمیت تحلیل گذرا در مدارهای قدرت را نشان می‌دهد، زیرا بسیاری از آسیب‌های تجهیزات الکتریکی نه در حالت ماندگار، بلکه در لحظات گذرا رخ می‌دهند.

کاربردهای مهندسی پدیده قطع جریان سلفی

پدیده Current Chopping در بسیاری از کاربردهای مهندسی برق مشاهده می‌شود. در کلیدهای قدرت، کنتاکتورها، رله‌ها، موتورهای الکتریکی، ترانسفورماتورها و مبدل‌های قدرت، قطع جریان‌های القایی می‌تواند باعث ایجاد اضافه‌ولتاژهای شدید شود.

در طراحی تجهیزات صنعتی، مهندسان معمولاً از روش‌هایی مانند استفاده از مدارهای اسنابر، مقاومت‌های محدودکننده، وریستورهای اکسید فلزی (MOV) و دیودهای حفاظتی برای کاهش این اضافه‌ولتاژها استفاده می‌کنند.

شبیه‌سازی این پدیده در Matlab امکان بررسی دقیق رفتار مدار، مشاهده اثر پارامترهای مختلف مانند مقدار اندوکتانس و ظرفیت خازنی، و طراحی راهکارهای حفاظتی مناسب را فراهم می‌کند. این نوع تحلیل‌ها نقش مهمی در افزایش قابلیت اطمینان سیستم‌های الکتریکی و جلوگیری از خرابی تجهیزات دارند.

جمع‌بندی

در این شبیه‌سازی، رفتار یک مدار القایی هنگام قطع ناگهانی جریان بررسی شد. نتایج نشان داد که حتی یک جریان کوچک در یک سلف می‌تواند در هنگام قطع کلید، ولتاژ بسیار بزرگی ایجاد کند. وجود ظرفیت پراکندگی باعث تشکیل مدار تشدید LC شده و نوسانات فرکانس بالا را ایجاد می‌کند.

شبیه‌سازی Matlab ابزار قدرتمندی برای تحلیل این پدیده‌های گذرا است و به مهندسان اجازه می‌دهد قبل از ساخت نمونه واقعی، عملکرد مدار و روش‌های حفاظتی را بررسی کنند. تحلیل دقیق Current Chopping در طراحی سیستم‌های قدرت، تجهیزات کلیدزنی و مدارهای الکترونیک قدرت اهمیت بسیار زیادی دارد.
